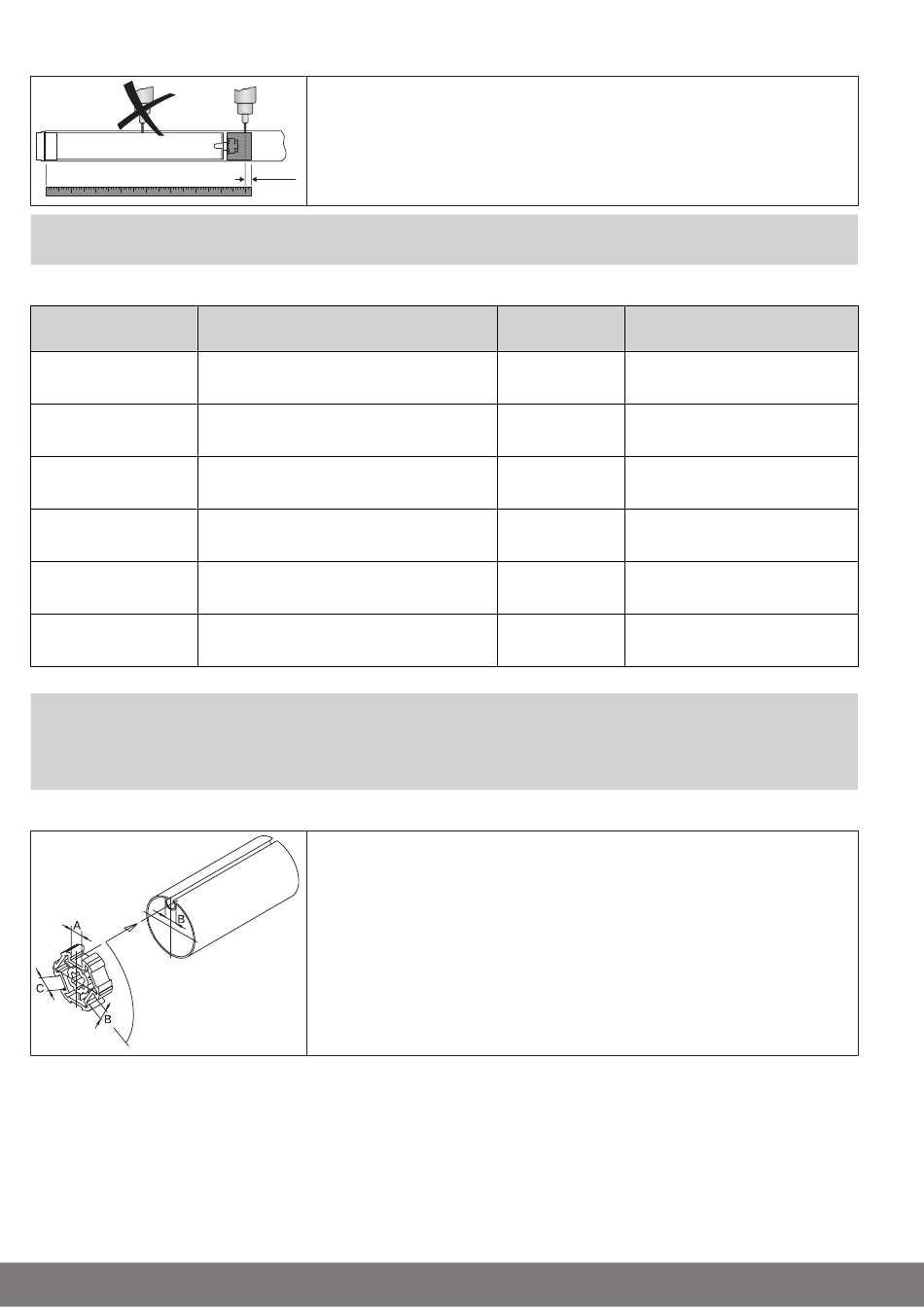

Buismotor beveiligen tegen axiaal verschuiven
Opgelet
Let er bij het boren in de wikkelbuis op, nooit in het bereik van de buismotor te boren!
Meenemer verbinden met de wikkelbuis Ø35 + Ø45 + Ø58
Buismotordiameter
[mm]
Ø 35
Ø 45
Ø 45
Ø 45
Ø 58
Ø 58
Wij adviseren tevens om de wikkelbuis aan het tegenlager vast te schroeven.
Opgelet
De buismotor mag niet in de wikkelbuis geslagen worden. Ook mag u hem niet in de wikkel-
buis laten vallen! De bevestiging van het pantser is alleen mogelijk met behulp van veren of
omhoogschuifbeveiligingen.
Montage van de aandrijving in de buis
10
Om de buismotor te beveiligen tegen axiaal verschuiven, adviseren wij om de mee-
nemer aan de buis vast te schroeven.
-10 mm
Wikkelbuis-Ø
[mm]
40 mm kunststof meenemer
50-70 mm kunststof meenemer
50-85 mm kunststof meenemer
voor hindernisherkenning
50-85 mm spuitgiet-meenemer
85-133 mm aluminium meenemer
63-120 mm spuitgiet-meenemer
Bij profielbuizen:
Toleranties van de sleufbreedten in de verschillende wikkelbuizen kunnen bij sommi-
ge meenemers worden gecorrigeerd door de meenemer in een andere sleufopening
te draaien. Deze sleufopeningen hebben verschillende afmetingen en bieden zo de
mogelijkheid voor een passende montage van de buismotor.
Draaimoment
Bevestigingsschroeven
max. [N m]
meenemer (4 stuks)
13
25
40
50
120
Platverzonken schroef
120
Plaatschroef
Ø 4,8 x 9,5 mm
Plaatschroef
Ø 4,8 x 9,5 mm
Plaatschroef
Ø 4,8 x 9,5 mm
Plaatschroef
Ø 4,8 x 9,5 mm
M8 x 16 mm
Plaatschroef
Ø 6,3 x 13 mm
