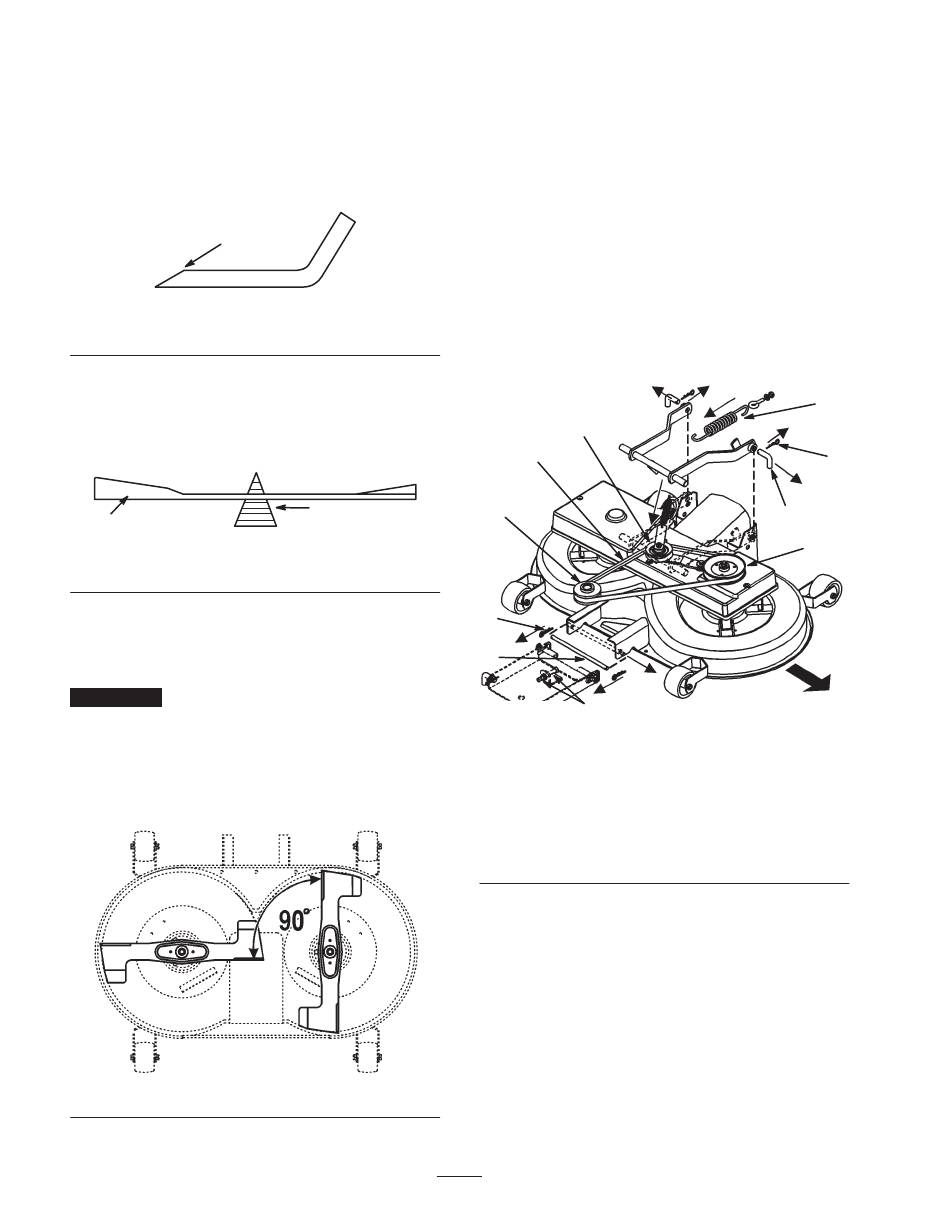

Maaimes(sen) slijpen
1. Gebruik een vijl om de snijranden aan beide uiteinden
van het mes te slijpen (Fig. 36). Houd daarbij de
oorspronkelijke hoek in stand. Het mes blijft in balans
als u van beide snijranden dezelfde hoeveelheid
materiaal verwijdert.
1
Figuur 36
1. Onder oorspronkelijke hoek slijpen
2. Controleer de balans van het mes met een mesbalans
(Fig. 37). Als het mes horizontaal blijft, is het in balans
en geschikt voor gebruik. Als het mes niet in balans is,
moet u wat metaal afvijlen van de achterkant van het
mes. Herhaal dit indien nodig totdat het mes in balans is.
1
Figuur 37
1. Mes
Maaimes(sen) monteren
1. Monteer het mes, de klemring en de mesbout (Fig. 35).
Belangrijk
De gebogen randen van het mes moeten
naar de bovenkant van de maaikast wijzen om een goede
maaikwaliteit te garanderen.
2. Zet de messen in een hoek van 90 graden ten opzichte
van elkaar (Fig. 38).
3. De mesbout aandraaien tot 50 Nm.
Figuur 38
1854
2
1855
2. Mesbalans
34
De maaieenheid verwijderen
1. Parkeer de machine op een horizontaal oppervlak,
schakel de aftakas uit, stel de parkeerrem in werking,
zet de motor af en verwijder het sleuteltje uit het
contact. Trek de kabel van de bougie(s).
2. Zet de maaihoogtehendel in de laagste stand.
3. Trek de arm van de spanpoelie in en verwijder de
V-riem van de poelie (Fig. 39).
4. Maak de veer los van de schakelhendel (Fig. 39).
5. Verwijder de maaimachine van de tunnel door de tunnel
op te lichten van de twee gelaste pennen en ongeveer
10 cm naar achteren te trekken. Zet de tunnel vast om te
voorkomen dat deze terugvalt.
1
2
8
6
7
10
Figuur 39
1. Spanpoelie en arm van
spanpoelie
2. V-riem
3. Inschakelveer
4. Klemmen van achterste
pennen
5. Achterste pennen
6. Maak de klemmen van de twee achterste pennen los en
verwijder de pennen (Fig. 39). U hebt misschien een
tang nodig om de tweede pen eruit te trekken.
7. Maak de klem van de voorste pen los en verwijder de
pen (Fig. 39).
8. Verwijder de V-riem van de motorpoelie (Fig. 39).
9. Schuif de maaimachine weg van onder de tractor.
3
4
5
9
6. Klemmen van voorste
pennen
7. Voorste pen
8. Motorpoelie
9. Poelie van V-riem
10. M12-moeren van
voorwielophanging
