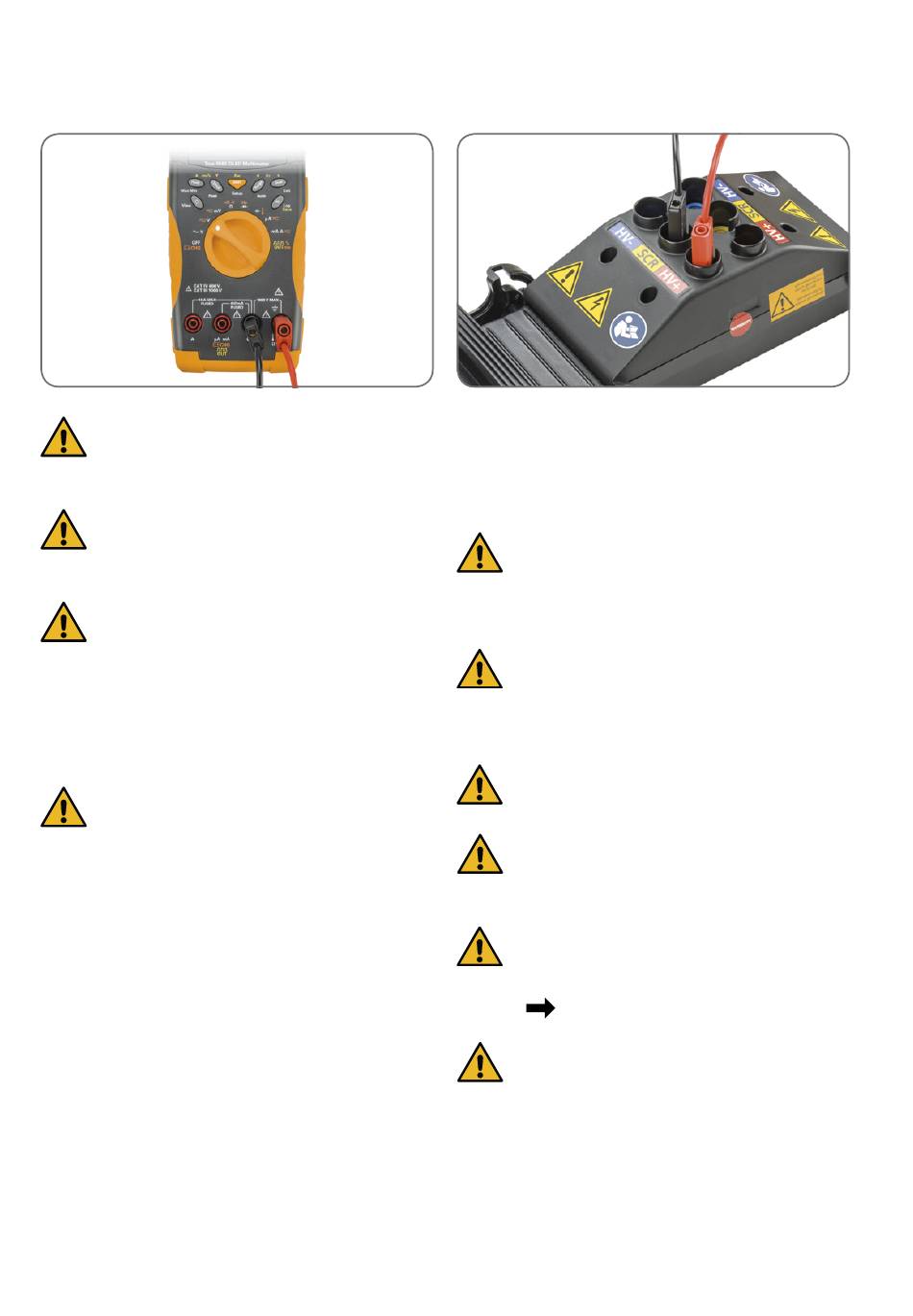

3.6 Controle van de spanningsvrijheid
met een multimeter
3.6.1
De gebruikte test- / meetapparaten moeten
goedgekeurd en geschikt zijn voor de te tes-
ten spanning.
De gebruikte meetkabels moeten aanra-
kingsveilig zijn en goedgekeurd en geschikt
zijn voor de testen spanning.
Om de spanningsvrijheid met de HV-adap-
terset te controleren, mogen uitsluitend
geschikte test- / meetmiddelen worden ge-
bruikt!
(Opschrift op het test-/ meetapparaat mini-
maal CAT I en de max. aanwezige bedrijfs-
spanning, bijv. CAT I 1000 V)
Controleer uw test- /meetapparaat vóór de
test op beschadiging en werking.
Stel het test- / meetapparaat in op een geschikt DC-spannings-
meetbereik. Schakel de automatische omschakeling van het
meetbereik uit.
Controleer de werking van het test- / meetapparaat bij een
spanningsbron die u kent.
3.6.1 – 3.6.2 Testen
Om potentiaalspanningen ten opzichte van de afscher-
ming (SCR) te meten, sluit u eerst de COM-aansluiting van
het test- / meetapparaat met behulp van een geschikte
meetkabel aan op de aansluiting SCR (afscherming) van de
HV-adapterset.
Verbind de aansluiting (V) van het test- / meetapparaat met
de te testen aansluiting HV+ of HV-. De resulterende span-
ning kan nu bij het test- / meetapparaat worden afgelezen.
Om spanningen tussen HV+ en HV- te testen, verbindt u
de aansluiting COM van het test- / meetapparaat met de
14
3.6.2
HV- aansluiting van de HV-adapterset en de aansluiting (V)
van het test- / meetapparaat met de HV+ aansluiting van de
HV-adapterset.
De spanning moet bij beide tests telkens nul volt bedragen.
Het test- / meetapparaat moet ingesteld zijn
op DC-gelijkspanning en de automatische
overschakeling van het meetbereik moet uit-
geschakeld zijn.
Bij tests moet er absoluut op worden gelet
dat uitsluitend wordt gemeten bij de meet-
bussen aan de zijde van het ingestoken adap-
teruiteinde!
De gelijknamige aansluitingen hebben
onderling geen verbinding!
Wanneer de spanning meer dan 60 V DC
bedraagt, moet het complete HV-systeem als
GEVAARLIJK ACTIEF worden beschouwd.
Let hierbij op eventuele fouten tijdens de
spanningstest door de spanningsdaling bij
de interne weerstand.
3.7
Er mag niet verder worden gewerkt aan
spanningvoerende HV-componenten!
