5
Installatie
5.1
Gereedschappen, materialen en hulpmiddelen
Voor de installatie, montage en het onderhoud is nodig:
• Standaardgereedschappen en meetinstrumenten op het gebied van
de verwarmingsinstallatie, waterinstallatie en elektrotechnische in-
stallatie
5.2
Toebehoren monteren
OPMERKING
Restanten in het leidingnet kunnen het toestel beschadigen.
▶ Spoel het leidingnet om restanten te verwijderen.
Monter de toebehoren niet in natte ruimten (bijv. badkamer).
OPMERKING
Schade aan de installatie door verkeerde pluggen en schroeven!
De montage met verkeerde pluggen en schroeven kan schade veroorza-
ken. De meegeleverde pluggen en schroeven zijn geschikt voor beton en
baksteen.
▶ Alleen pluggen en schroeven gebruiken, die geschikt zijn voor de con-
structie van de wand.
▶ Boor op een daarvoor geschikte plaats drie gaten voor de steun en
plaats daarin pluggen ( afb. 13 en 14).
Kabellengten:
– BUS-kabel, 2-aderig: 2,9 m
– Netkabel met netstekker 3 m
164,4
122,5
Ø 9
34,4
15
94,4
204

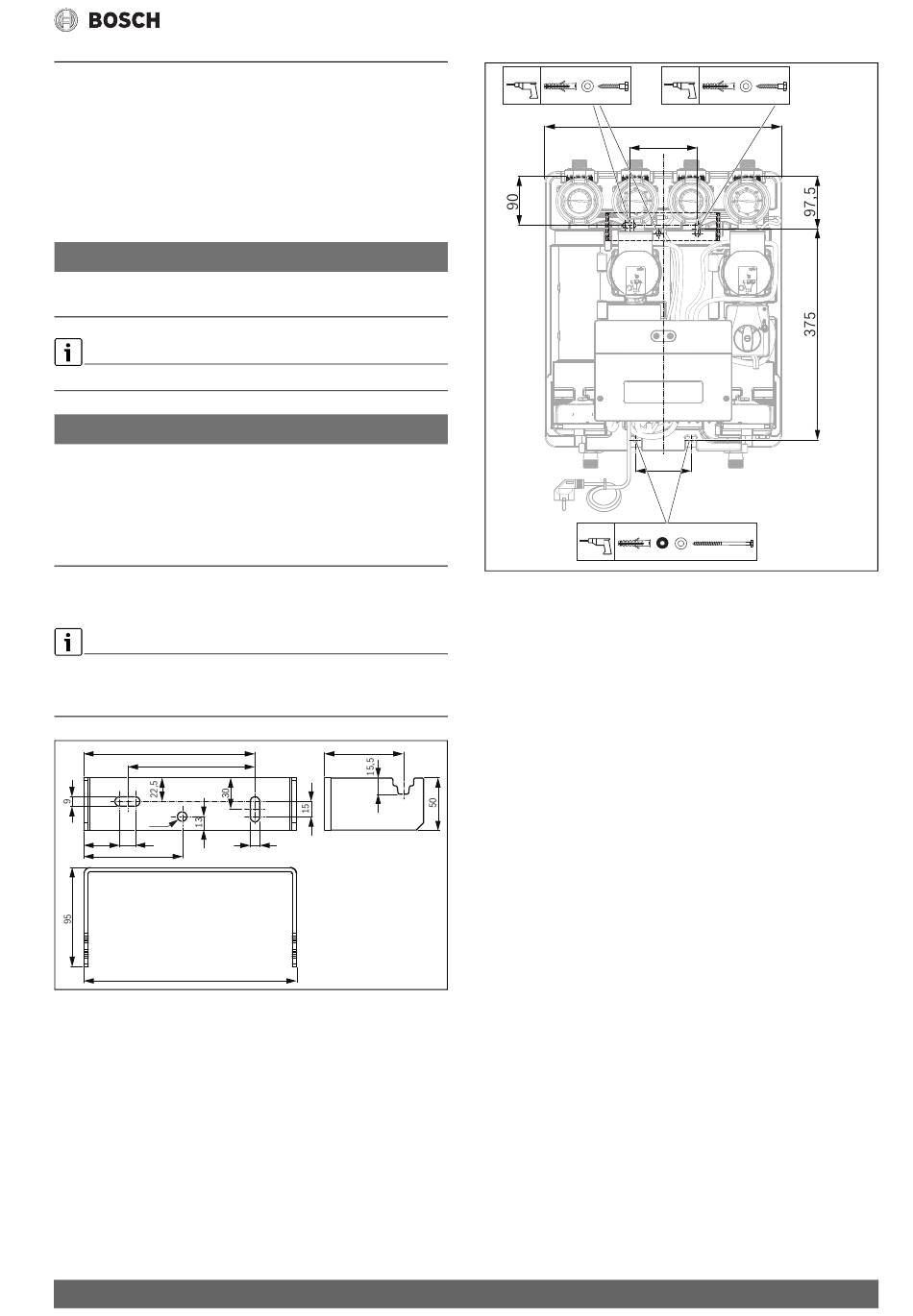

Afb. 13 Afmetingen van de steun
HSM2 – 6721821628 (2021/11)
75,5
9
0010041221-001
S10 16x8,5 8x50
ø 10 mm
122,5
99
ø 10 mm
S10
19,5x8 16x8,5
Afb. 14 Bevestiging aan de wand, als voorbeeld HSM2-M 20/7 MM200
▶ Neem de voorste isolatie weg.
▶ Steun horizontaal met de uitsparingen naar boven met drie korte
schroeven met vulringen op de wand bevestigen.
▶ Achterste isolatie met de aanwezige sleuven over de steun steken, tot
deze tegen de wand aanlicht en de pompgroep in de steun hangen.
De onderste doorgaande boringen op de wand aantekenen. Pomp-
groep en isolatie weer wegnemen.
▶ Gaten boren en pluggen plaatsen.
▶ Achterste isolatie weer over de steun steken en de pompgroep inhan-
gen.
▶ Met de lange schroeven met vulringen en isolatieringen (voor akoes-
tische ontkoppeling) de toebehoren op de wand bevestigen. Het aan-
draaimoment zodanig kiezen, dat de isolatie niet wordt vervormd.
▶ Leidingverbindingen en aansluitingen uitvoeren.
▶ Temperatuurbewaking MC1/MC2 monteren en instellen
( hoofdstuk 5.3, pagina 14) en door de daarvoor bedoelde ka-
beldoorvoer boven op de isolatie naar buiten leiden.
Installatie
S10 16x8,5 8x50
ø 10 mm
440
M8x90mm
0010041223-001
13
