VEILIGHEIDSVOORSCHRIFTEN VOOR DE HYDRAULISCHE AANSLUITING
•
Het systeem moet goed worden gespoeld alvorens het te verbinden met de ketel.
•
Het systeemwater moet worden behandeld om algemene corrosie en de vorming van ketelsteen en
kalkbezinksel te vermijden. .
•
Indien de ketel wordt aangesloten, beveelt ACV aan een goedgekeurd systeemschoonmaakmiddel toe
te passen
•
Controleer op lekken.
AANSLUITING VERWARMING
Zorg ervoor dat u isolatiekleppen op het verwarmingscircuit van de installatie installeert, zodat u de
ketel kunt aftappen zonder het hele systeem leeg te laten lopen.

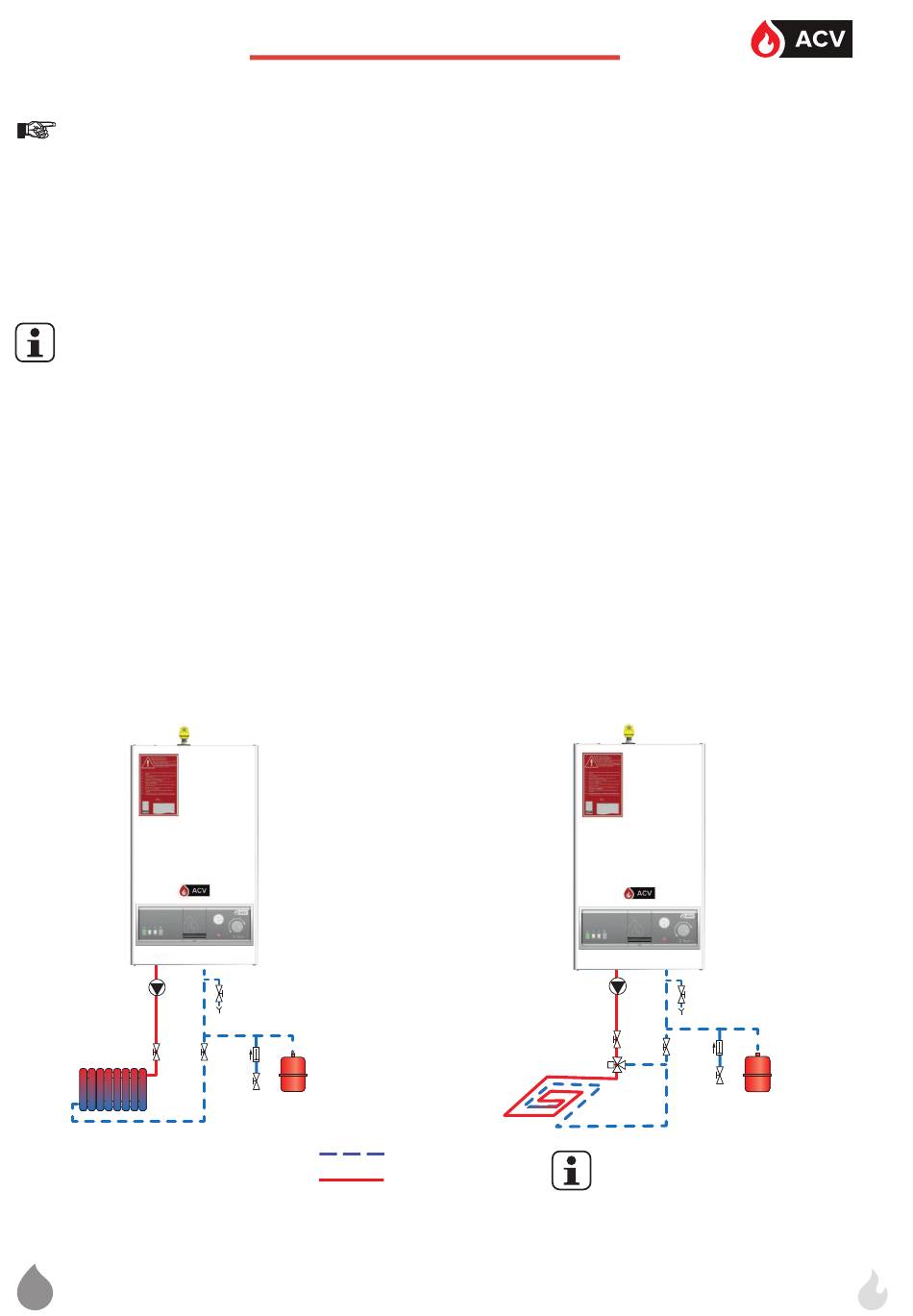

Typische installatie - hoge temperatuur
1. Afsluitkraan
2. Circulatiepomp
3. Vulkraan
4. Terugslagklep
5. Expansievat
6. Veiligheidsklep (ingebouwd)
7. Aftapkraan
8. Automatische ontluchter (ingbouwd)
2
1
NL
8
6
7
1
4
5
3
A1007841-664Y7800 • A
Installatie
Typische installatie - lage temperatuur
1. Afsluitkraan
2. Driewegsmengkraan
3. Circulatiepomp
4. Veiligheidsklep (ingebouwd)
5. Vulkraan
6. Terugslagklep
7. Expansieva (ingebouwd - 10 L)t
8. Aftapkraan
9. Automatische ontluchter (ingebouwd)
Koud water
Warm water
9
4
3
8
1
1
6
2
5
Zorg
er
bij
vloerverwarmingssysteem
voor dat de pomp in de modus
"Constante druk" staat.
7
een
15
