Bedrijfsverlichting

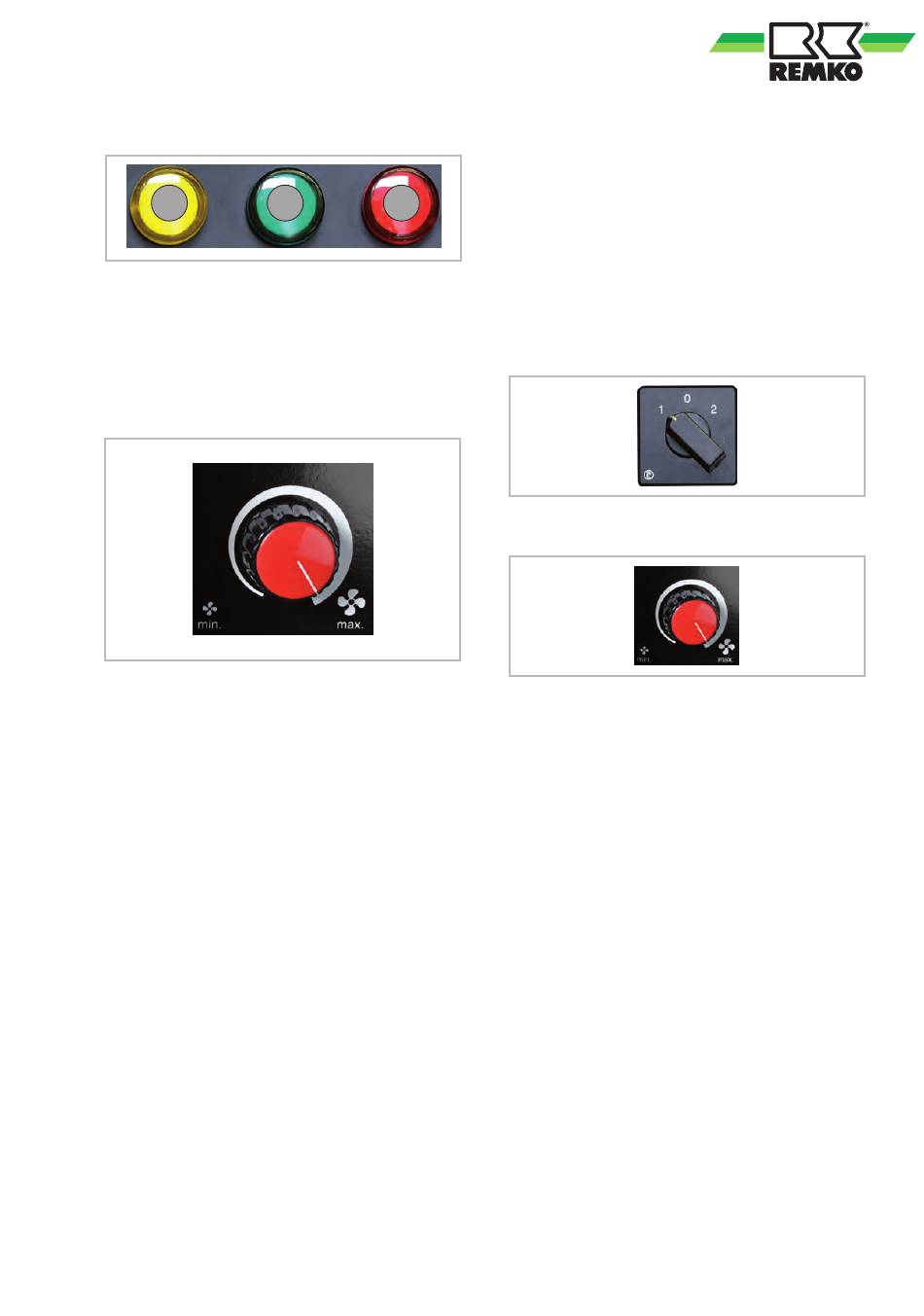

1
2
1: Geel = HT-bedrijf
2: Groen = max. verwarmingsvermogen
3: Rood = STB-storing
Uitblaastemperatuur inregelen
Het ventilatortoerental bij de start op max.
instellen.
Als na een bedrijfstijd van ca. 5 minuten het GELE
lampje niet brandt, moet het ventilatortoerental met
ca. 10% worden verminderd.
Als na nog eens 5 minuten het GELE lampje niet
brandt, moet de voormelde procedure worden her-
haald tot het GELE-HT-bedrijfslampje continu
brandt.
Nu is het apparaat optimaal aangepast aan de
omgevingsvoorwaarden en werkt in hoog tempera-
tuurbedrijf van ca. 100-120 °C.
Veiligheid bij overtemperatuur
Als in continubedrijf de bedrijfsvoorwaarden wij-
zigen en de temperatuur stijgt bij het uitblazen
boven de 120 °C schakelt het apparaat automa-
tisch terug naar een verwarmingsvermogen van 7
kW bij ELT 10-HT en van 12 kW bij ELT 18-HT.
Het GROENE controlelampje gaat uit, het GELE
lampje blijft branden.
In dit geval adviseren wij een controle van de
bedrijfsomstandigheden resp. een verhoging van
het toerental met 10% tot het max. verwarmings-
vermogen weer inschakelt.
GROENE controlelampje brandt!
Bij absolute warmteophoping, zoals bijv. een ver-
smalde luchtafvoer, geen vrije luchtaanzuiging of
ventilatiestilstand volgt een apparaatuitschakeling
van de STB. Deze moet na het verhelpen van het
3
defect en afkoeling handmatig worden ontgren-
deld.
Alleen ventileren
In deze stand draait uitsluitend de luchttoevoerven-
tilator. Een thermostatische regeling en een ver-
warmingsbedrijf zijn niet mogelijk. De bedrijfsscha-
kelaar in stand "1" zetten.
Het ventilatortoerental kan in deze bedrijfsmodus
ook worden aangepast.
13
