20
nl | Aansluiting - Meeste uitvoeringen

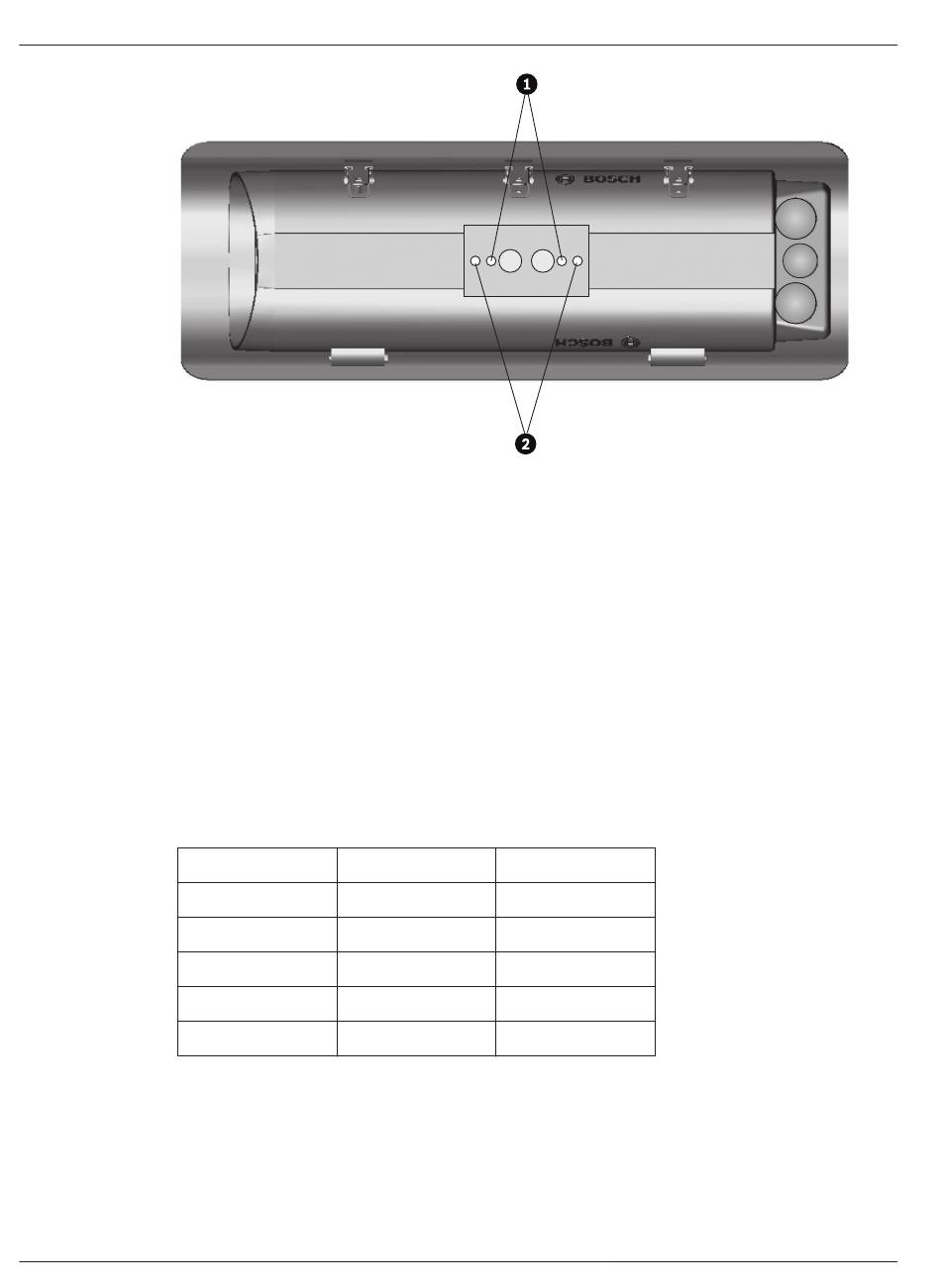

Afbeelding 5.1: Locatie van de doorvoerkabelopeningen.
2.
3.
4.
5.
5.1.4
Voedingsaansluitingen
De voeding in de behuizingen moet worden geleverd via UL Standard SJ-kabel (of beter) die
geschikt is voor gebruik buitenshuis. Het installeren van de kabels moet voldoen aan richtlijn
4-010 van NEC 400-4 CEC en de kabels moeten zijn gemerkt met OUTDOOR, W, of W-A.
Raadpleeg bij camera's van 24 V de onderstaande tabel voor de aanbevolen maximale
kabellengten en het kiezen van de juiste kabeldiameter.
Kabeldikte in mm² Kabeldikte AWG
0.5
1
1.5
2.5
4
Tabel 5.1: Aanbevolen maximale kabellengten voor behuizingen uitgerust met 24 V camera's, verwarmingen
en blowers
Bij kabeldiktes van meer dan 2,5 mm² (14 AWG) moet de kabel worden gesplitst om op de
aansluitklem te kunnen worden aangesloten.
1.
2014.05 | 4.0 | F.01U.167.418
Draai de twee grote fittingen met 3/8-inch NPT-draad in de voet van de behuizing.
Trek de kabels door de fittingen in de behuizing. Draai de fitting vast met een
aanhaalmoment van 4,0 Nm tot 4,5 Nm. Dit moment ligt ca. 1 tot 1,5 slag voorbij het punt
waarop de fitting de kabel pakt. Als dit niet wordt gedaan, kan er water binnendringen,
waardoor de elektronische onderdelen beschadigd raken.
Bevestig de voet op de bovenste arm van de montagesteun.
Zorg ervoor dat de openingen in de achterste kap worden afgedicht door de
meegeleverde rubberpluggen. Druk ze naar binnen tot ze verzonken zijn en laat dan los.
20
18
16
14
12
Als de doorvoeroptie is gekozen, is deze stap niet van toepassing. Draai een van de grote
fittingen met ½-inch NPT-draad in een van de gaten in de achterklep.
Afstand m
27 (90)
42 (140)
67 (220)
108 (355)
172 (565)
Operation Manual
UHI/UHO Series Camera Housing
Bosch Security Systems, Inc.
