Installatie & instrukties 680CMK

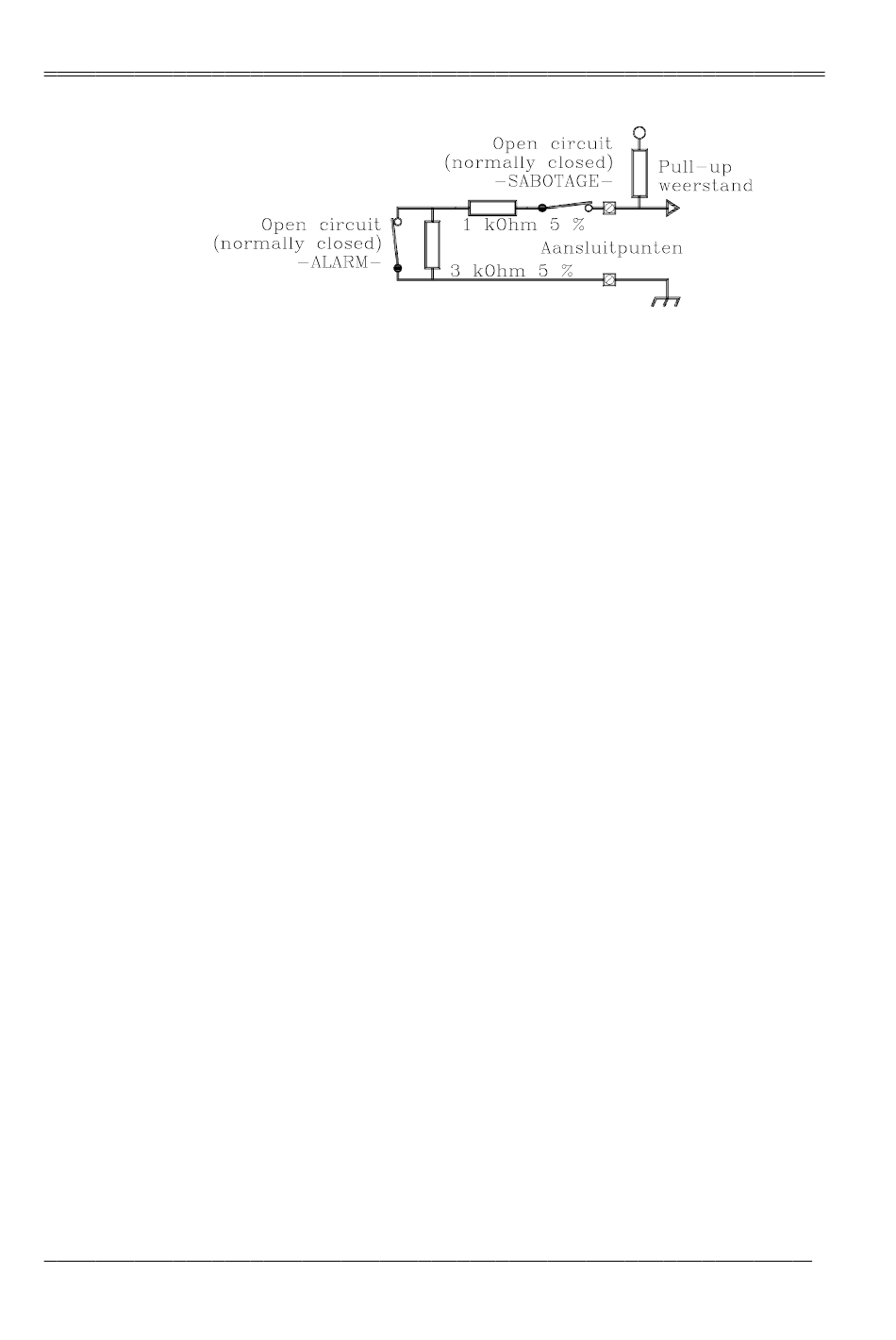

ATTENTIE!
Groepen, welke bij gebuik van deze configuratie
niet gebruikt worden, dienen afgesloten te worden
met een 1k Ohm weerstand.
9 AANSLUITKLEMMEN
9.1 TB1 - Telefoonaansluitblok
Zie aansluitschema voor de plaats van het
telefoonaansluitblok. Op de print is het
aangegeven als TB-1.
TERMINAL
9.2 TB2 Hoofdaansluitklemmenstrook
Zie aansluitschema voor de plaats van het
hoofdaansluitklemmenstrook. Op de print is het
aangegeven als TB2.
Aansluitklem-1 Wisselspanningingang, 16.5V
Aansluitklem-2 Wisselspanningingang, 16.5V
Aansluitklem-3 Sirene uitgang (10W, 4Ω)
TB1-1 =
Telefoontoestel a'
TB1-2 =
Ptt aansluiting a rood
TB1-3 =
Ptt aansluiting b blauw
TB1-4 =
Telefoontoestel b'
TB1-5 =
nvt
680CMK.ins juni 1990
