INSTALLATIE
Gebruiksomgeving
• Installeer de AC Master in een droge, goed
geventileerde ruimte beschermd tegen regen,
dampen, vocht en stof
• Omgevingstemperatuur: –25 ... 40°C;
• Gebruik de AC Master nooit op locaties met gas-
of stofontploffingsgevaar
• Monteer
de
AC
luchtstroom door de ventilatieopeningen niet
wordt belemmerd. Houd tenminste 10cm rondom
de AC Master vrij.
• Plaats de AC Master niet in dezelfde ruimte als
de accu's. Plaats de AC Master nooit recht boven
de
accu's
i.v.m.
accudampen
Voordat u begint
• Overtuig uzelf ervan dat de elektrische installatie
(accu) gedurende de installatiewerkzaamheden
spanningsvrij is. Ter voorkoming van gevaarlijke
situaties mogen er op de accu geen belastingen
zijn aangesloten
• Zet de hoofdschakelaar (afbeelding 1, ref. 1) in
de "OFF" stand.
• Controleer of de accuspanning overeenkomt met
de ingangsspanning van de AC Master (bijv. een
24V accu bij een ingangsspanning van 24V).
Controleer ook of de AC uitgangsspanning en het
uitgangsvermogen van de AC Master geschikt
zijn voor de aan te sluiten belasting.
Schakelaar voor
afstandsbediening
(optie)
OFF
12
GEBRUIKERSHANDLEIDING AC MASTER 12/700 & 24/700
Master
zodanig
dat
mogelijke
corrosieve
10
7
Aarde-
aansluiting
ON
• Voor een veilige installatie is een zekering met in
de pluskabel naar de accu vereist. Plaats de
zekering als laatste.
• Gebruik vier schroeven Ø4.5mm om de AC
Master op een stevige ondergrond te monteren.
Zie afbeelding 3.
Bedrading

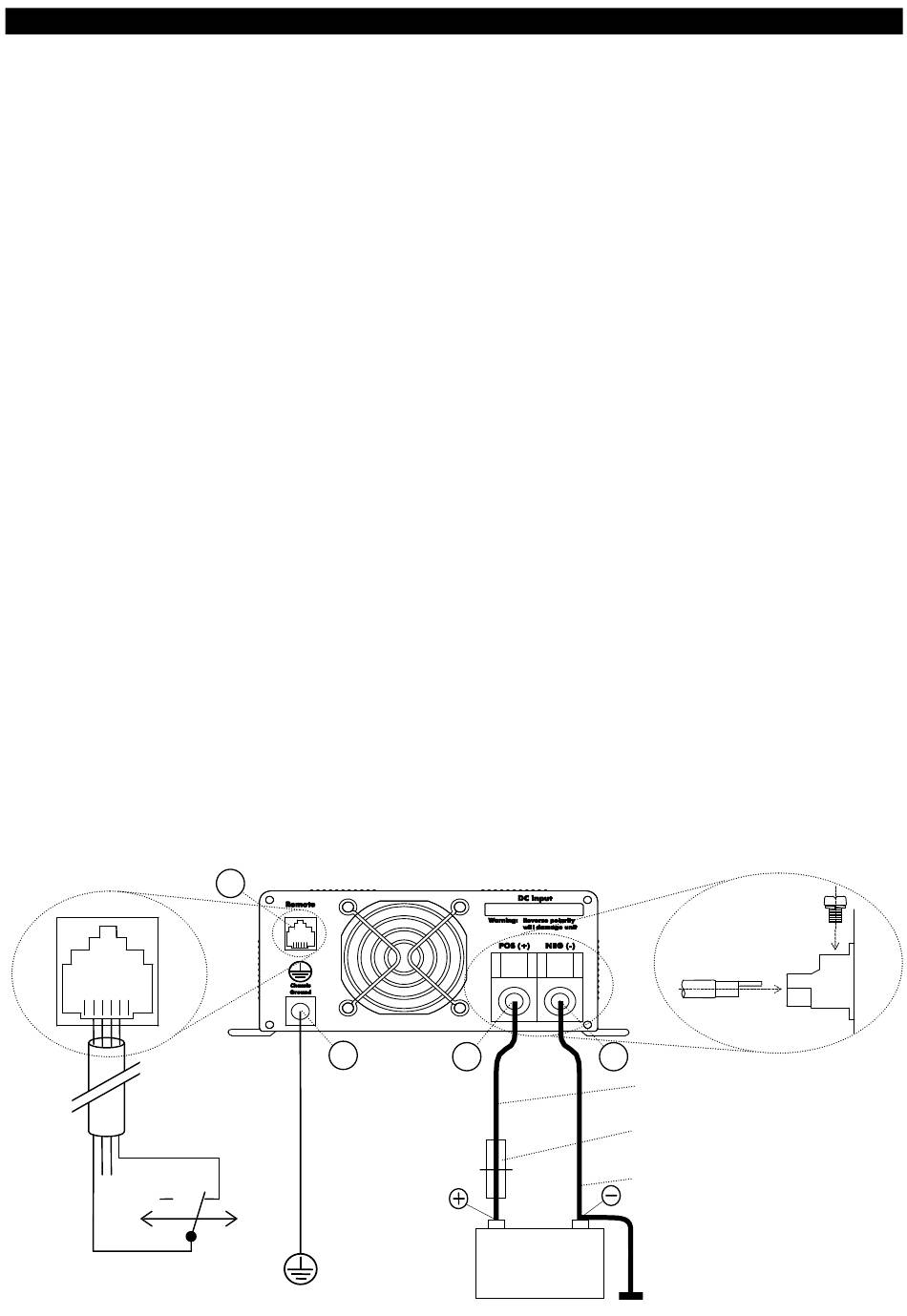

• Sluit de DC bedrading aan zoals is weergegeven
de
in afbeelding 2: de zwarte draad (9) NEG (–) op
de minpool (–) van de gelijkspanningsinstallatie /
accu, the rode draad (8) POS (+) op de pluspool
(+) van de gelijkspanningsinstallatie / accu.
Monteer een zekeringhouder in de bedrading
naar de positieve pool van de accu, maar plaats
de zekering nog niet! Monteer de kabelogen
zoals aangegeven; plaats hierbij niets tussen de
kabeloog en het contactvlak van de DC-ingang.
Draai alle verbindingen goed aan; aanbevolen
aandraaimoment: 11.7-13 Nm
• Aarding: Gebruik een 6 mm² draad om de aarde-
aansluiting (ref. 7) te verbinden met het
gemeenschappelijk aardpunt van het schip /
voertuig
• LET OP: de nulleider (N) van de AC uitgang
(ref. 2) staat standaard niet in verbinding met
de aardeaansluiting (ref. 7)
• Schakelaar
Wanneer u de AC Master op afstand wilt
bedienen, kunt u een schakelaar monteren zoals
aangegeven in afbeelding 2. Indien het contact
gesloten is, is de AC Master ingeschakeld.
AC Master
8
Accu
voor
afstandsbediening
9
Rode draad POS (+)
Zekeringhouder + Zekering
Zwarte draad NEG (–)
(optie).
Afbeelding 2
