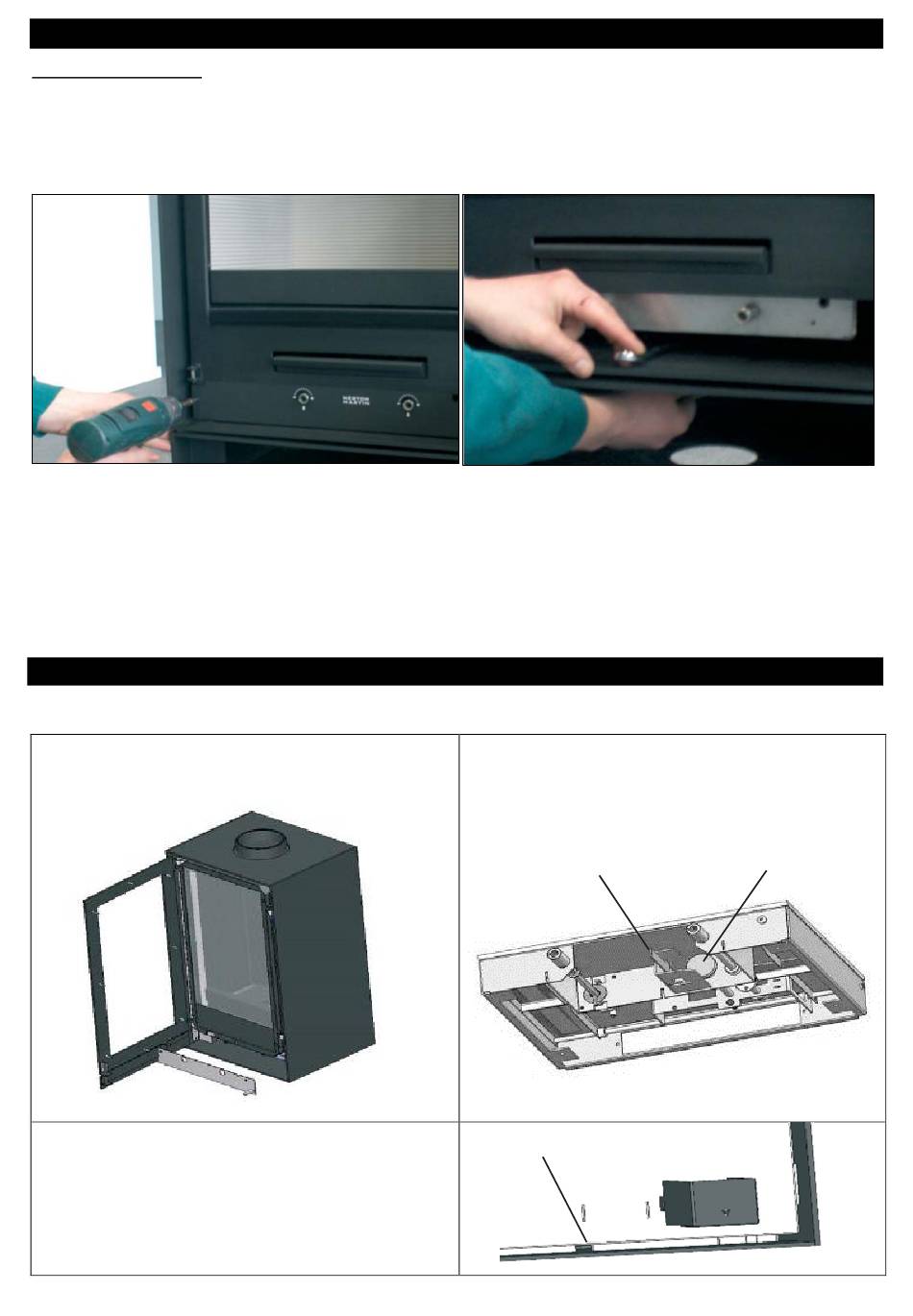

MONTAGE SOKKEL & TOESTEL
Te volgen procedure:
Plaats de sokkel op zijn defi nitieve plaats.
Plaats het toestel op de sokkel door middel van een lift of meerdere personen.
verwijder de 2 schroeven van het bedieningspanneel en verwijder het panneel (zie foto 1).
Breng de centrale bout aan langs de buismond voor externe lucht aanvoer.
Met behulp van sleutel 19, glijd de moer tot boven de voorziene plaats en schroef moer en bout samen.
Monteer de bedieningspaneel opnieuw door middel van de vijsmachine.
OPGEPAST HOE VASTER DE BOUT HOE MOEILIJKER DE KACHEL ZAL DRAAIEN.

MOTOR EN DE ONTVANGER

Om de motor en de ontvanger te plaasten, gelieve als volgt te werk gaan:
Maak het bedieningspaneel los (2 vijzen).
1.
Verwijder de achterkant.
3.
Plaats de ontvanger op de steun en plaats
4.
het op de basis.
Verbind de motor en de ontvanger met de
5.
kabel door deze via achteraan naar voren te
brengen. Het rechthoekig gat is hiervoor
bested.
Foto 1
Verplaats het klepje van de magneet, en
2.
maak vervolgens de manchet van de motor
vast tegen de magneet
klepje
Rechthoekig gat
9
Foto 2
magneet
