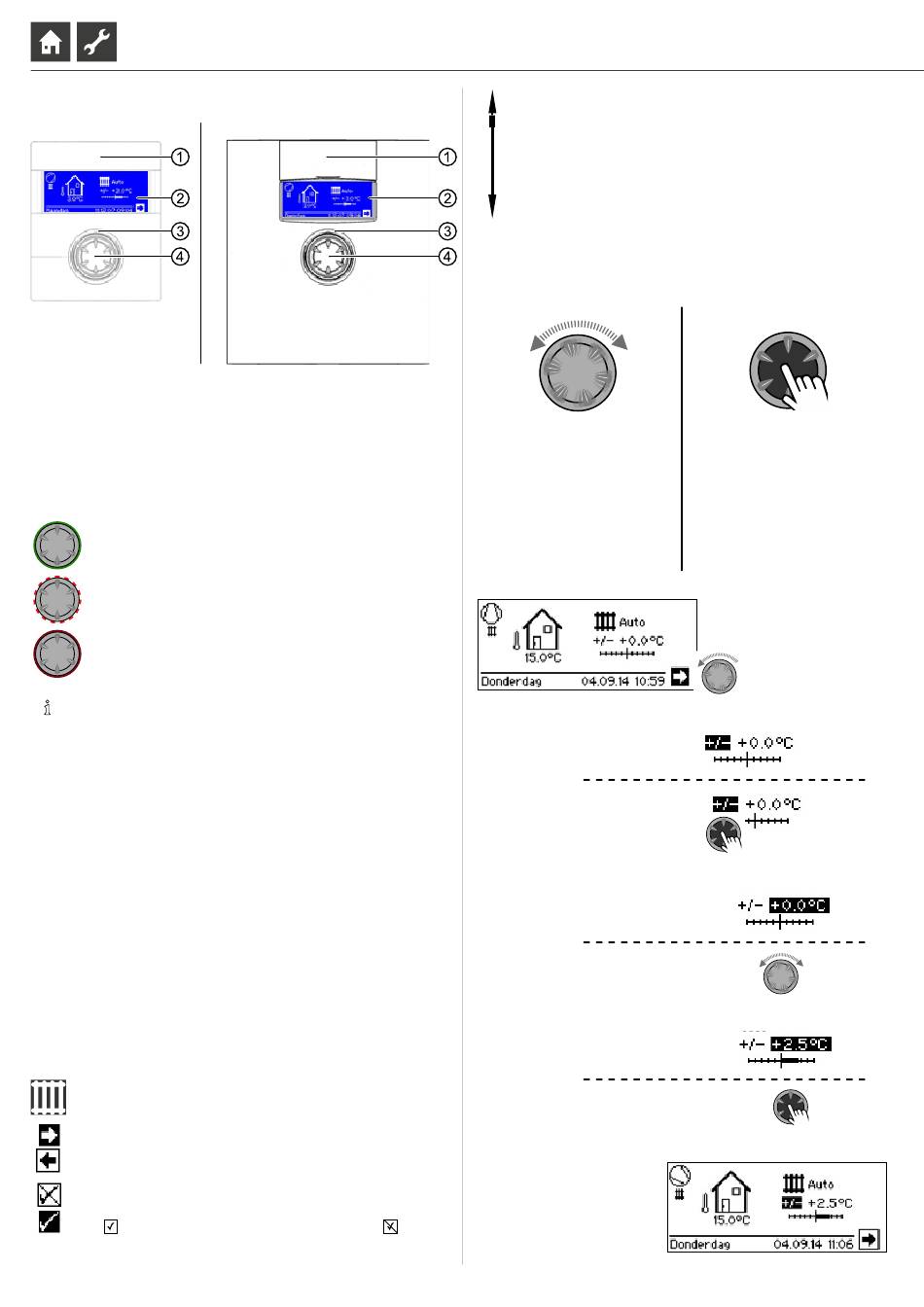

Het bedieningselement
Variant 1
*)
De variant is afhankelijk van het
*)
apparaat
1
USB-aansluiting
De poort bevindt zich achter de verwijderbare
klep (variant 1) of de oprolbare klep (variant 2)
2
Display
3
Statuslicht
4
"Draai-drukknop"
STATUSLICHT
Ring rond de draaiknop brandt groen =
Installatie werkt correct
Ring rond de draaiknop brandt groen/rood =
functieonderbreking met automatische reset
Ring rond de draaiknop brandt rood =
storing
AANWIJZING
De display van de bedieningselement moet toegankelijk
en te allen tijde zichtbaar zijn Controleer regelmatig of de
status van uw warmtepompsysteem.
Het apparaat is af fabriek zonder een ZWE op storingen ge-
configureerd. Als deze is ingesteld op een storing met ZWE
betekent dit: Bij een storing en uitval van de warmtepomp
wordt het elektrische verwarmingselement vrijgeschakeld.
Dit kan leiden tot hogere energiekosten.
DISPLAY
Op het display van het bedieningselement worden bedrijfsinfor-
matie, functies en instelmogelijkheden van de verwarmings- en
warmtepompregelaar en de warmtepompinstallatie weergege-
ven, evenals foutmeldingen.
Normaal is het display niet verlicht. Zodra de "draai-drukknop"
wordt gebruikt, wordt de displayverlichting ingeschakeld. De
verlichting wordt automatisch weer uitgeschakeld wanneer de
"draai-drukknop" langer dan 10 minuten niet wordt gebruikt.
Ac ht e r g r o n d (geïnverteerd) = Symbool of menuveld is geactiveerd.
Door het selecteren en activeren van de navigatiepijl gaat
u van een menuniveau naar het volgende hogere of lagere
niveau.
Bepaalde menu's vereisen dat de instellingen worden op-
geslagen. Dat gebeurt door het selecteren en activeren
van
. Door het selecteren en activeren van
doorgevoerde instellingen geannuleerd.
6
Variant 2
*)
Als een menu meer opties heeft dan kunnen worden weerge-
geven op het display, verschijnt er in de linker displayrand een
scrollbalk. Die geeft aan waar u zich in het menu bevindt. Als
er geen symbool of menuveld is geselecteerd, kunt u naar be-
neden scrollen in het display door de "draai-drukknop" naar
rechts te draaien. Zo kunt u de niet-zichtbare menuopties
zichtbaar maken. Wanneer u de knop naar links draait, scrollt u
weer naar boven in het display.
"DRAAI-DRUKKNOP"
Draaien
Pictogram of menuveld activeren
of
schuif (= scroll) de schermweergave
omlaag (of omhoog)
Voorbeeld in het standaardscherm: Verander de temperatuur
worden
Technische wijzigingen voorbehouden | 83055200kNL – 2.0 / 2.1 | ait-deutschland GmbH
Drukken (kort)
Selecteer het geselecteerde pictorgram
(= wijziging van het betreffende
programmaniveau)
of
activeer het menuveld voor het
invoeren van gegevens en waarden.
Draaien
Selecteer het pictogram "Temperatuurverandering"
Drukken (kort)
Activeer het menuveld "Temperatuurverandering"
Draaien
Verander de temperatuur
Drukken (kort)
Beëindig de temperatuursverandering
