NEDERLANDS
INSTALLATIE
Voordat u begint
• Overtuig uzelf ervan dat de elektrische installatie
(accu) gedurende de installatiewerkzaamheden
spanningsvrij is. Ter voorkoming van gevaarlijke
situaties mogen er op de accu geen belastingen
zijn aangesloten
• Zet de hoofdschakelaar (afbeelding 1, ref. 4) in
de "REMOTE / " stand.
• Controleer of de accuspanning overeenkomt met
de ingangsspanning van de AC Master (bijv. een
24V accu bij een ingangsspanning van 24V).
Controleer ook of de AC uitgangsspanning en het
uitgangsvermogen van de AC Master geschikt
zijn voor de aan te sluiten belasting.
• Voor een veilige installatie is een zekering met in
de pluskabel naar de accu vereist. Plaats de
zekering als laatste.
• Gebruik vier schroeven Ø4.5mm om de AC
Master op een stevige ondergrond te monteren.
Zie afbeelding 3.
Schakelaar voor
afstandsbediening
(optie)

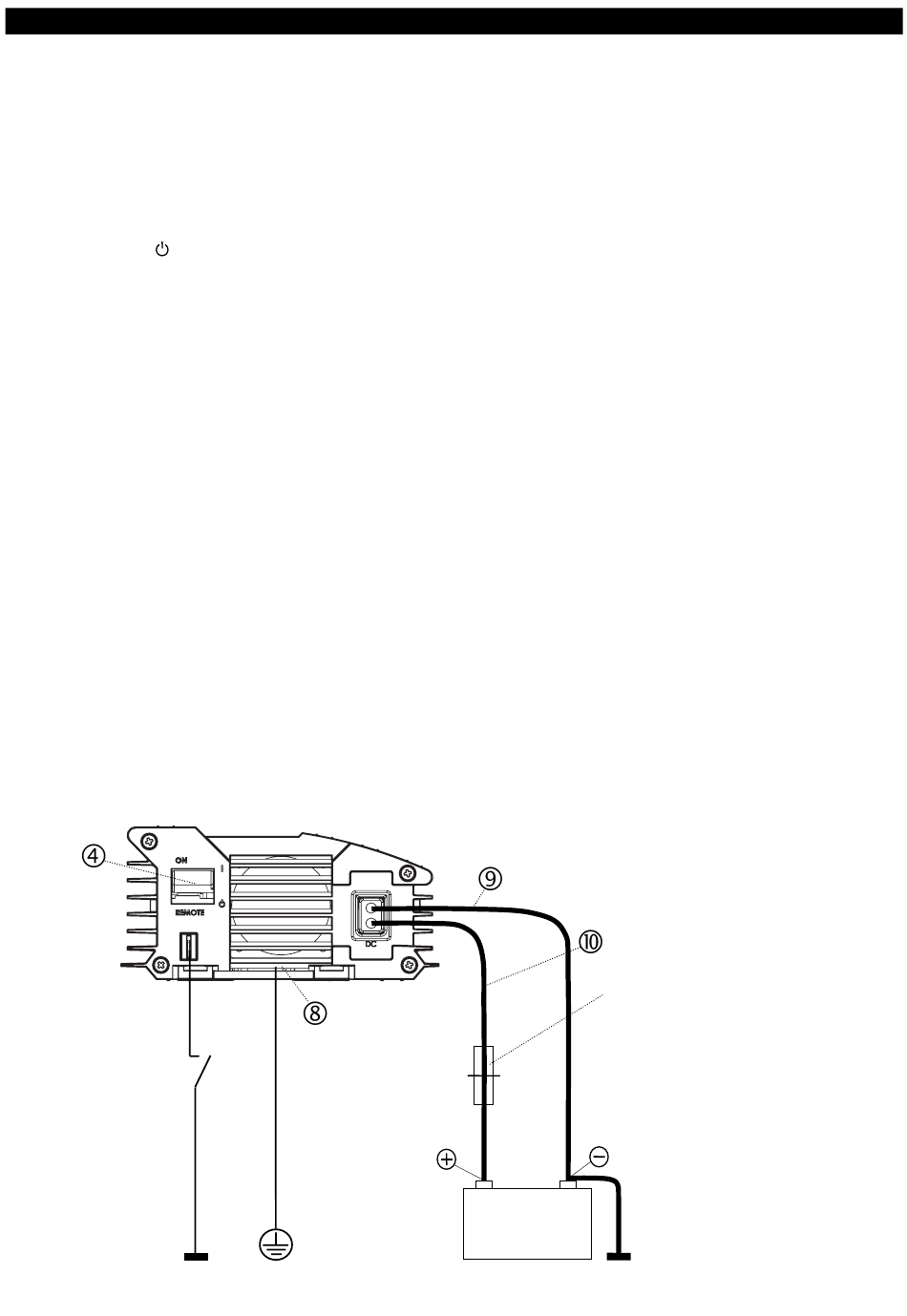

Afbeelding 2
12
GEBRUIKERSHANDLEIDING AC MASTER
Bedrading
• DC bedrading. Sluit de DC bedrading aan zoals
is weergegeven in afbeelding 2: de zwarte draad
(9) NEG (–) op de minpool (–) pole van de
gelijkspanningsinstallatie / accu, the rode draad
(10) POS (+) op de pluspool (+) van de
gelijkspanningsinstallatie / accu. Monteer een
zekeringhouder
positieve pool van de accu, maar plaats de
zekering nog niet! Draai alle verbindingen goed
aan.
• Aarding: Gebruik een 6 mm² draad om de aarde-
aansluiting van de AC Master te verbinden met
het gemeenschappelijk aardpunt van het schip /
voertuig
• 120V modellen (art. nr. 28520350): indien de
• 230V modellen: de nulleider (N) van de AC
• Schakelaar
Wanneer u de AC Master op afstand wilt
bedienen, kunt u een schakelaar monteren zoals
aangegeven in afbeelding 2. Indien het contact
gesloten is, is de AC Master ingeschakeld.
AC Master
Aarde-
aansluiting
in
AC Master in bedrijf is wordt de nulleider (N)
van
de
AC
uitgang
doorverbonden met de aardeaansluiting (8)
uitgang (1) staat standaard niet in verbinding
met de aardeaansluiting (8)
voor
afstandsbediening
Zwarte draad NEG (–)
Rode draad POS (+)
Zekering + zekeringhouder
Installeer de zekering niet
voordat de gehele
installatie is afgerond!
Accu
de
bedrading
naar
(1)
automatisch
(optie).
de
