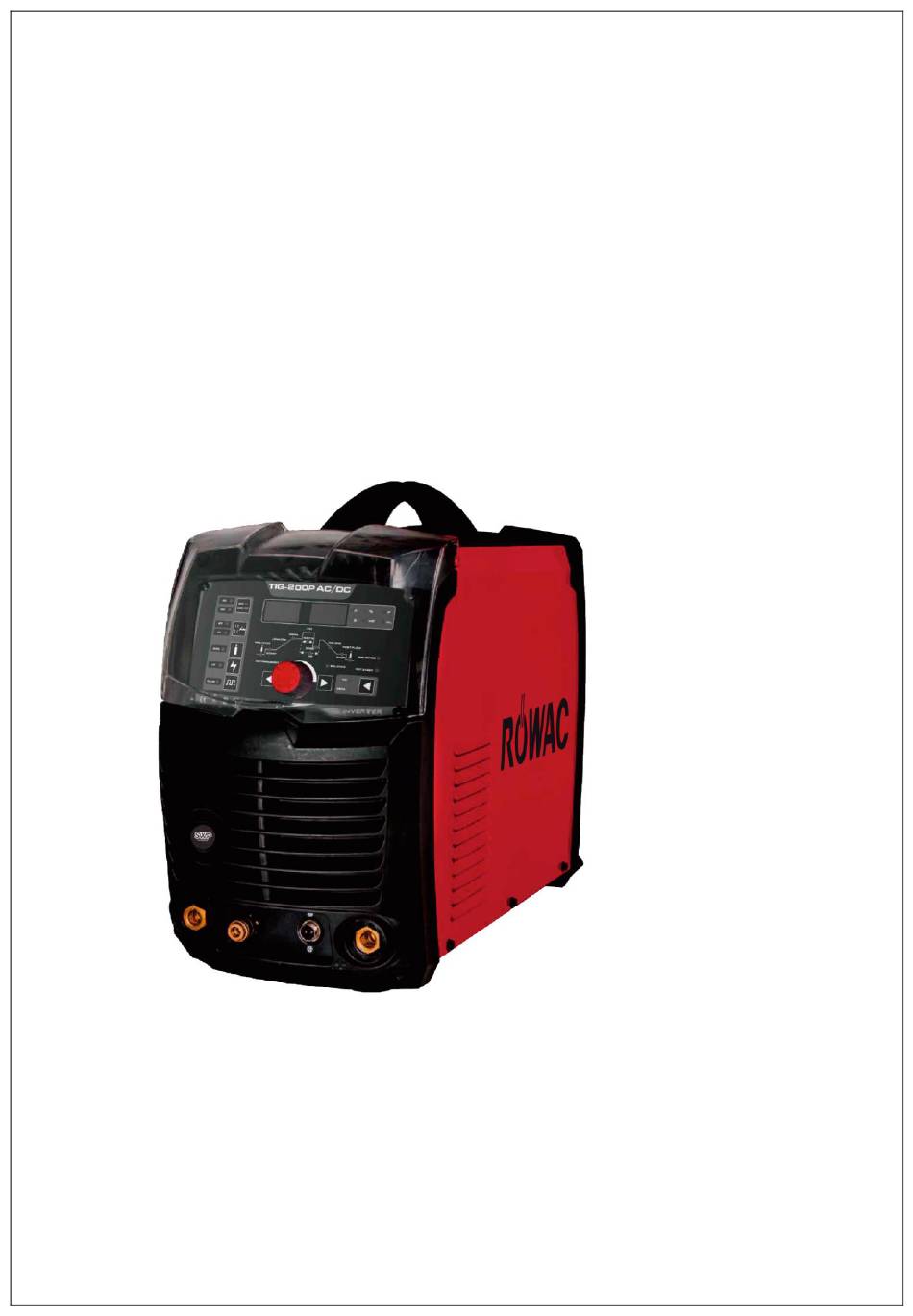

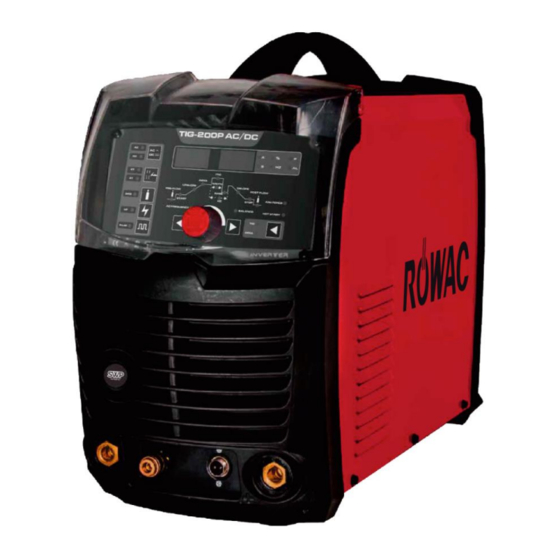

- Pagina 1 Gebruikershandleiding TIG-200ACD...
- Pagina 2 产品简介 BELANGRIJK: Lees deze gebruikershandleiding zorgvuldig door alvorens tot gebruik ervan over te gaan. Bij een juist gebruik van de machine zal dat de levensduur ten goede komen. Houdt deze handleiding bij de hand. Besteed in het bijzonder aandacht aan de veiligheidsvoorschriften.
-
Pagina 3: Inhoudsopgave
INHOUD 1 VEILIGHEID --------------------------------------------------------------------------------------------------------------------- 4 1.1 SIGNAAL UITLEG --------------------------------------------------------------------------------------------------------- 4 1.2 BOOG LASSEN BESCHADIGING ---------------------------------------------------------------------------------- 4 1.3 DE KENNIS VAN ELEKTRISCHE EN MACHNETISCHE VELDEN -------------------------------------------------- 7 2 OVERZICHT --------------------------------------------------------------------------------------------------------------------- 9 2.1 KORTE INTRODUCTIE VAN HET APPARAAT ----------------------------------------------------------------------- 9 2.2 MODULE UITLEG ------------------------------------------------------------------------------------------------------- 10 2.3 WERKINGSPRINCIPE -------------------------------------------------------------------------------------------------- 10 2.4 VOLT-AMPERE KENMERKEN ---------------------------------------------------------------------------------------- 11 3 INSTALLATION AND ADJUSTMENT ------------------------------------------------------------------------------------- 11... -
Pagina 4: Veiligheid
VEILIGHEID 1.1 Uitleg signalen Bovenstaande signalen betekenen een waarschuwing. Let op! Bewegende delen, een elektrische schok en thermische delen kunnen schade toebrengen aan het lichaam of aan anderen. De bijbehorende notities volgen hierna. U kunt veilig handelen wanneer de nodige voorzorgsmaatregelen zijn genomen. 1.2 Booglasschade ... - Pagina 5 OVERZICHT wordt gelast. De verbinding moet zo dicht mogelijk naar het gebied wordt gelast worden geplaatst De elektrodehouder, werkstukklem, laskabel en lasmachine in goede, veilige bedrijfsomstandigheid gebruiken. Vervang beschadigde isolatie Laat de electrode nooit in water afkoelen. ...
- Pagina 6 OVERZICHT BOOGSTRALEN KUNNEN BRANDSCHADE TOEBRENGEN Gebruik een laskap met het juiste filter en schild om uw ogen te beschermen tegen vonken en de stralen van de boog bij het lassen of bij observeren open booglassen. Gebruik geschikte kleding gemaakt van duurzaam vuurvast materiaal dat uw huid en dat van uw helpers beschermt tegen de stralen van de boog.
-
Pagina 7: De Kennis Van Elektrische En Machnetische Velden
OVERZICHT stoffen binnenin. Hoewel "gereinigd", kunnen zij een explosie veroorzaken. Lucht holle gietstukken of containers door vóór verwarming, snijden of lassen. Ze kunnen ontploffen. Vonken en spatten kunnen ontsnappen uit de lasboog. Zorg ervoor olievrije beschermende kledingstukken te dragen zoals leren handschoenen, zwaar shirt, broeken zonder omslag, hoge schoenen en een muts. - Pagina 8 OVERZICHT Om de EMF te minimaliseren moeten we de volgende procedures in acht nemen: Rol nooit het netsnoer rond je lichaam. Zorg dat het lastoestel en de krachtkabel ver weg is van de bewerker, zoveel mogelijk volgens de plaatselijke omstandigheden. Sluit de werkkabel aan het werkstuk zo dicht mogelijk naar het gebied waar wordt gelast.
-
Pagina 9: Overzicht
OVERZICHT 2 OVERZICHT 2.1 Korte Introductie TIG-200P AC/DC maakt gebruik van moderne puls modulatie techniek (PWM) door middel van insulated gate bipolar transistor (IGBT) modules. Deze zetten netfrequentie om in een middelfrequentie waardoor geen grote en zware transformatoren nodig zijn. Dus, het wordt gekenmerkt door draagbare, kleine afmeting, lichtgewicht, lage consumptie etc. -
Pagina 10: Module Uitleg
OVERZICHT DC Pulse TIG AC TIG AC Pulse TIG 1. Voor DC MMA, de verbinding polariteit kan worden gekozen op basis van verschillende elektroden, gelieve te verwijzen naar 3.5 2. DC TIG, wordt normaal gesproken gebruikt (werkstuk verbonden met positieve polariteit, terwijl de lastoorts met negatieve polariteit verbonden is). -
Pagina 11: Volt-Ampere Kenmerken
OVERZICHT naar een veilige lasspanning. De uitgangsstroom wordt geregeld door een betrouwbaar electronisch circuit. Ondertussen kan de lasstroom continu en traploos worden aangepast om te voldoen aan de eisen voor het ahoogwaardig lassen Single-phase, AC Trans Hall AC or DC AC or DC Rectif Invert... -
Pagina 12: Inschakelduur En Oververhitting
INSTALLATIE EN AANPASSING （KW） Power factor 0.76 Max no-load voltage(V) Aanpassing bereik van LIFT de startstroom（A） 5～las — 10～las 30～las stroom stroom stroom 10～ 30～ 10～ Bereik lasstroom （A） 10～200 Instelbereik 10～ 30～ 10～ 10～200 eindstroom Downslope（S） 0～5 Voor-gas tijd（S） 0.1~1 Na-gas tijd（S）... -
Pagina 13: Vervoer En Plaatsing
INSTALLATIE EN AANPASSING De relatie tussen de output lasstroom “I” en de inschakelduur “X” wordt verduidelijkt in de rechter afbeelding. Als het lasapparaat oververhit is zal het relais binnenin de machine een signaal afgeven zodat de stroomtoevoer wordt afgesloten en het alarmlicht wordt geactiveerd. Tegelijkertijd zal de machine moeten worden gekoeld door de ventilator. -
Pagina 14: Aansluiting Van Het Gereedschap (Tig)
INSTALLATIE EN AANPASSING Stel een voltage stabilisatieapparaat in aan de voorkant van de power-ingangskabel. 3.5 Polarity Connection（MMA） MMA (DC): Kies de aansluiting DCEN of DCEP behorend bij de verschillende elektrodes. MMA (AC): Aansluiting Elektrode of werkstuk niet van belang. 3.6 Aansluiting van het gereedschap (TIG) ... -
Pagina 15: Werking
INSTALLATIE EN AANPASSING CONNECTION, bij TIG lassen. De kabel van schakelaar van de toorts bestaat uit 2 draden, pedaalbediening uit 3 draden en de remote-aansluiting heeft 14 draden. Verbruikbare onderdelen voor TIG-toorts, zoals wolfraam electrode、 tip、 gas mondstuk、 electrode scherm(short/long), vraag bij ons via mail of telefoon de accessoire-codes op ... - Pagina 16 INSTALLATIE EN AANPASSING Gas aansluiting is bevestigd aan de gasslang van de toorts Aan / uit schakelaar schakel naar “ON”, de lasmachine is ingeschakeld, bij schakelen naar “OFF”, is lasmachine de uitgeschakeld. Aansluitkabel Aansluiten aan voedingsnet. Gasaansluiting Slangaansluiting voor beschermgas. Ventilator Is noodzakelijk om de componenten en onderdelen in de lasmachine te laten afkoelen.
-
Pagina 17: Bedieningspaneel
4.2 Bedieningspaneel (12) Display (11) Display lasspanning/ lasstroom andere instellingen AC/DC lassen (2) 2Takt/ 4 Takt (10) Gas-test force/aan (high-frequentie Keuzeknop ontsteking TIG/ MMA geactiveerd Pulse TIG lassen (7) Parameter (6) Parameter selectie knop selectie knop Potentiomete... - Pagina 18 Overzicht Het belangrijkste kenmerk van het Configuratiescherm is de logische manier waarop de besturingselementen zijn gerangschikt. Alle belangrijke parameters die nodig zijn voor de dagelijkse werking kunnen gemakkelijk worden - geselecteerd met de schakelaar - veranderd met de keuzeknop - zichtbaar gemaakt op de display, gedurende het lassen De illustratie hieronder laat een overzicht die van de belangrijkste mogelijkheden die nodig zijn voor het alledaagse laswerk gebruik makend van het TIG-200 bedieningspaneel als voorbeeld.
- Pagina 19 INSTALLATIE EN AANPASSING Beschikbare parameters wanneer 2T en 4T modus zijn geselecteerd: voorstroom tijd Unit Instellingsbereik 0.1—1 Fabrieksinstelling Start (start alleen met 4T) Unit Instellingsbereik 5—100% van hoofdstroom Iw (DC)；10—100% van hoofdstroom Iw (AC-HF) 30—100% van hoofdstroom Iw (AC-LIFT) Fabrieksinstelling 5 Slope tijd Unit Instellingsbereik 0—10...
- Pagina 20 INSTALLATIE EN AANPASSING Dslope : Top tijd Unit Instellingsbereik 0—10 Fabrieksinstelling Stop: Kratervultijd (alleen bij 4T) Unit Instellingsbereik 5—100% van hoofdstroom Iw (DC)；10—100% van hoofdstroom Iw (AC-HF) 30—100% van hoofdstroom Iw (AC-LIFT) Fabrieksinstelling Na stroom tijd Unit Instellingsbereik 0.1—10 Fabrieksinstelling Hz: AC frequentie (alleen met TIG-AC) Unit Instellingsbereik...
-
Pagina 21: Argon Boog Laswerking
INSTALLATIE EN AANPASSING (12) Lasstroom display De vooraf ingestelde of de werkelijke lasstroom waarde weergeven. Vóór het beginnen met lassen, het linker display de vooraf ingestelde stroomwaarde van Is, Iw, Ib en Ic. Na het lassen het linker display geeft de reële waarde van de lasstroom aan. Op het Configuratiescherm wordt aangegeven welke positie is bereikt in het lasproces door het oplichten van de lamp NOTE: Alleen “Parameter selectietoets”... -
Pagina 22: Tig Lassen (2T Operation)
INSTALLATIE EN AANPASSING t4： Druk nogmaals op de toorts-schakelaar, de lasstroom zal dalen overeenkomstig de geselecteerde down slope tijd. t4～t5： De stroom loopt af naar eindtroom ( kratervullen) t5～t6： Kratervultijd; t6： Schaelaar los, boog dooft gas stroomt na volgens ingestelde tijd; ... -
Pagina 23: Welding Parameters
INSTALLATIE EN AANPASSING Beschermfunctie wolfraamelectrode： ○, 1 TIG /DC/LIFT：Als de wolfraamelectrode tijdens het lassen het werkstuk raakt zal de lasstroom automatisch terug zakken naar 20 amp. Waardoor de wolfraam electrode minder beschadigd raakt. Voorkom echter deze aanraking om de levensduur van de electrode te verlengen ○, 2 TIG /DC/HF：Als de wolfraamelectrode tijdens het lassen het werkstuk raakt zal de lasstroom automatisch terug zakken naar 0 amp binnen 1 seconde om de electrode te beschermen. -
Pagina 24: Tig Passende Parameters
INSTALLATIE EN AANPASSING Bescherm Uitstekend Goed Gemiddeld Matig Slecht effect De relatie in las gebiedskleur & beschermingseffect Ti-alloy Las gebied wit poeder of Helder zilver Orange-geel Blauw-paars Grijs-groen kleur titanium oxide Bescherm Uitstekend Goed Gemiddeld Matig Slecht effect 4.5.3 TIG Passende Parameters De overeenkomstige relatie tussen het gasmondstuk diameter en de elektrode diameter Gasmondstuk diameter/mm Elektrode diameter/mm... - Pagina 25 INSTALLATIE EN AANPASSING 12～90 15～150 20～200 TIG voor roestvrij staal (single run welding) Wolfram Debiet van Werkstuk Lasdraad Lasstroom Lassnelheid Lasvorm elektrode Argon gas dikte /mm diameter/mm (DCEP) / cm·min diameter/mm / L·min Butt joint 20～50 Butt joint 50～80 Butt joint 65～105 Corner 75～125...
- Pagina 26 INSTALLATIE EN AANPASSING 100～ 8～10 14～16 12～14 5～6 110～ 8～10 14～16 12～14 5～6 120～ 8～10 14～16 12～14 5～6 NB: bovenstaande parameters komen uit 《Welding Dictionary》P167, Volume 1 of Edition 2. Parameters van AC TIG (MMA) voor Aluminum en haar legeringen Wolfram Voor- Debiet...
-
Pagina 27: Werking Leefomgeving
INSTALLATIE EN AANPASSING 360～ 22～25 5～6 6～7 200～260 30～35 20～22 NB: bovenstaande parameters komen uit《Welding Dictionary》P538, Volume 2 of Edition 2. Werking leefomgeving ● Hoogte boven zeeniveau is onder 1000m. Werkingstemperatuur bereik -10℃～+40℃. Relatieve luchtvochtigheid is onder de 90 % （20℃） ... - Pagina 28 INSTALLATIE EN AANPASSING ● Waarschuwing: Sluit voor uw veiligheid de machine uit en laat 5 minuten de capaciteit teruglopen naar een veilige 36V alvorens aan de machine onderhoud of reparaties uit te voeren. Datum onderhoudsitem Ga na of de knop en schakelaar op de voor- en achterkant van de machine flexibel zijn en correct gemonteerd.
-
Pagina 29: Probleemoplossing
INSTALLATIE EN AANPASSING 5.2 Probleemoplossing Voordat boog lasmachines worden verzonden uit de fabriek, ze zijn al nauwkeurig gecontroleerd. Dus verbied iedereen die niet door de leverancier is toegestaan om wijzigingen uit te voeren aan de apparatuur Onderhoudswerkzaamheden moeten zorgvuldig worden uitgevoerd. Als een draad flexibel wordt of verkeerd is geplaatst, kan het misschien potentieel gevaar voor de gebruiker betekenen! ... - Pagina 30 INSTALLATIE EN AANPASSING Probleem Reden Oplossing Geen open spanning De machine is beschadigd Controleer het hoofdcircuit en de Pr4. (MMA) De laskabel is niet verbonden met de output Maak de kabel vast aan de output van de lasmachine De laskabel is beschadigd. Repareer of vervang deze.
- Pagina 31 INSTALLATIE EN AANPASSING Probleem Reden Oplossing Power toevoer Zorg voor stabiele spanning fluctueert Laag-voltage Teveel machines op bescherming Zorg dat electriciteitsnet minder balst hetzelfde moment in wordt bedrijf Teveel stroom Ongewone stroom in Controleer en repareer het hoofdcircuit bescherming het hoofdcircuit circuit...
-
Pagina 32: Elektrisch Schema Tekening
INSTALLATIE EN AANPASSING 5.3 Elektrisch schema tekening... -
Pagina 33: Explosietekening
INSTALLATIE EN AANPASSING 6 Explosietekening Hendel Brug gelijkrichter Ventilator Isolatieplaat 2 Machine behuizing Hoofdboard Rubber voet Omvormer Bedieningspaneel Beschermende Basisplaat Frontplaat isolatieplaat Smoorspoel Support Column 2 Connector Heatsink 1 Achterpaneel Heatsink 3 Quick socket Isolatieplaat 1 Achterkant plastic Weerstand Snelle gasaansluiting behuizing Diodes Trekontlasting...
