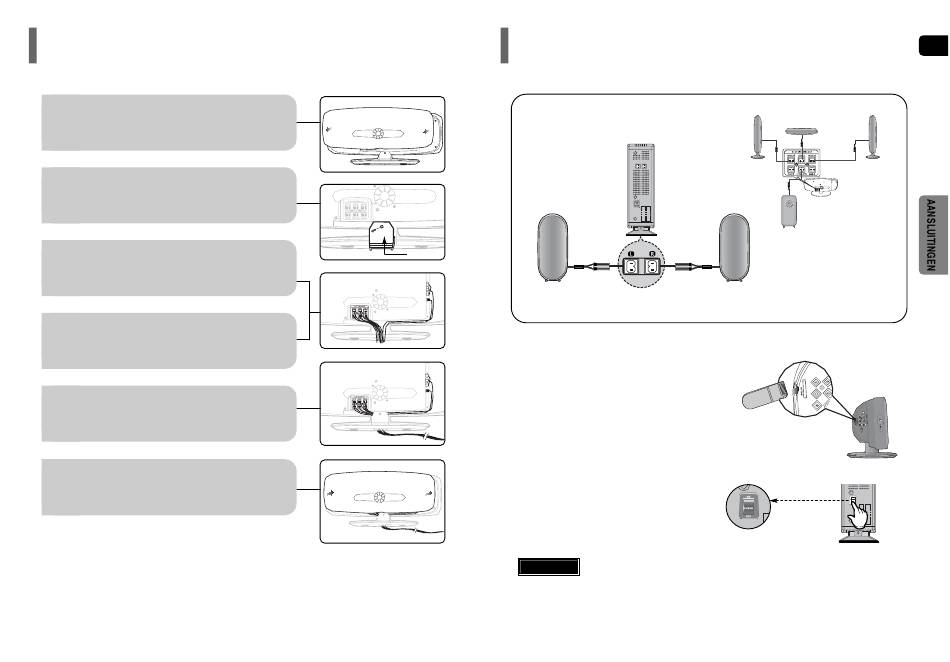

Het ordenen van de kabels
1
Verwijder de klep (A) aan de achterzijde.
2
Verwijder de schroef van klep (B).
Plaats de kabel van de luidspreker
3
verbonden met de poort Speaker OUT in
de linkersleuf.
Plaats de kabels verbonden met de poorten
4
Video OUT, Component OUT en Audio IN in
de rechtersleuf.
5
Schroef klep (B) weer vast.
6
Plaats klep( A) terug.
15
De optionele Draadloze Ontvangstversterker verbinden
klep (A)
klep (B)
1
2
3
4
Om de achterste luidsprekers draadloos te verbinden, dient u bij uw Samsung-leverancier een als optie verkrijgbare
draadloze ontvangstmodule en TX-kaart aan te schaffen.
Achterste luidspreker
(L)
Achterkant van draadloze ontvanger
Zie pagina 12 om de voorste, centrale en
subwoofer luidsprekers te verbinden.
Steek de TX-kaart in de verbindingspoort van
de TX-kaart aan de achterzijde van de
hoofdeenheid.
•
Plaats de TX-kaart als de hoofdeenheid
uitgeschakeld is. De kaart invoeren als deze aan
staat, kan tot problemen leiden.
Verbind de linker- en rechter achterste
luidsprekers met de draadloze
ontvangstversterker.
Steek de stekker van de draadloze
ontvangstversterker in een wandcontactdoos
en zet het apparaat aan.
Voorzichtig
•
Gebruik uitsluitend een TX-kaart die specifiek voor dit product bedoeld is. Gebruik van andere kaarten kan het product beschadigen of
ertoe leiden dat de kaart niet gemakkelijk verwijderd kan worden.
•
Voer de TX-kaart niet omgekeerd in of in de tegengestelde richting.
•
Steek de TX-kaart als de hoofdeenheid uitgeschakeld is. De kaart invoeren als deze aan staat, kan problemen geven.
•
Indien de TX-kaart in de hoofdeenheid ingevoerd wordt, zullen de achterste luidsprekers geen geluid produceren.
Centrale
luidspreker
Voorste luidspreker (R)
Voorste luidspreker (L)
Subwoofer
Achterste luidspreker
(R)
TX-kaart
16
NL
