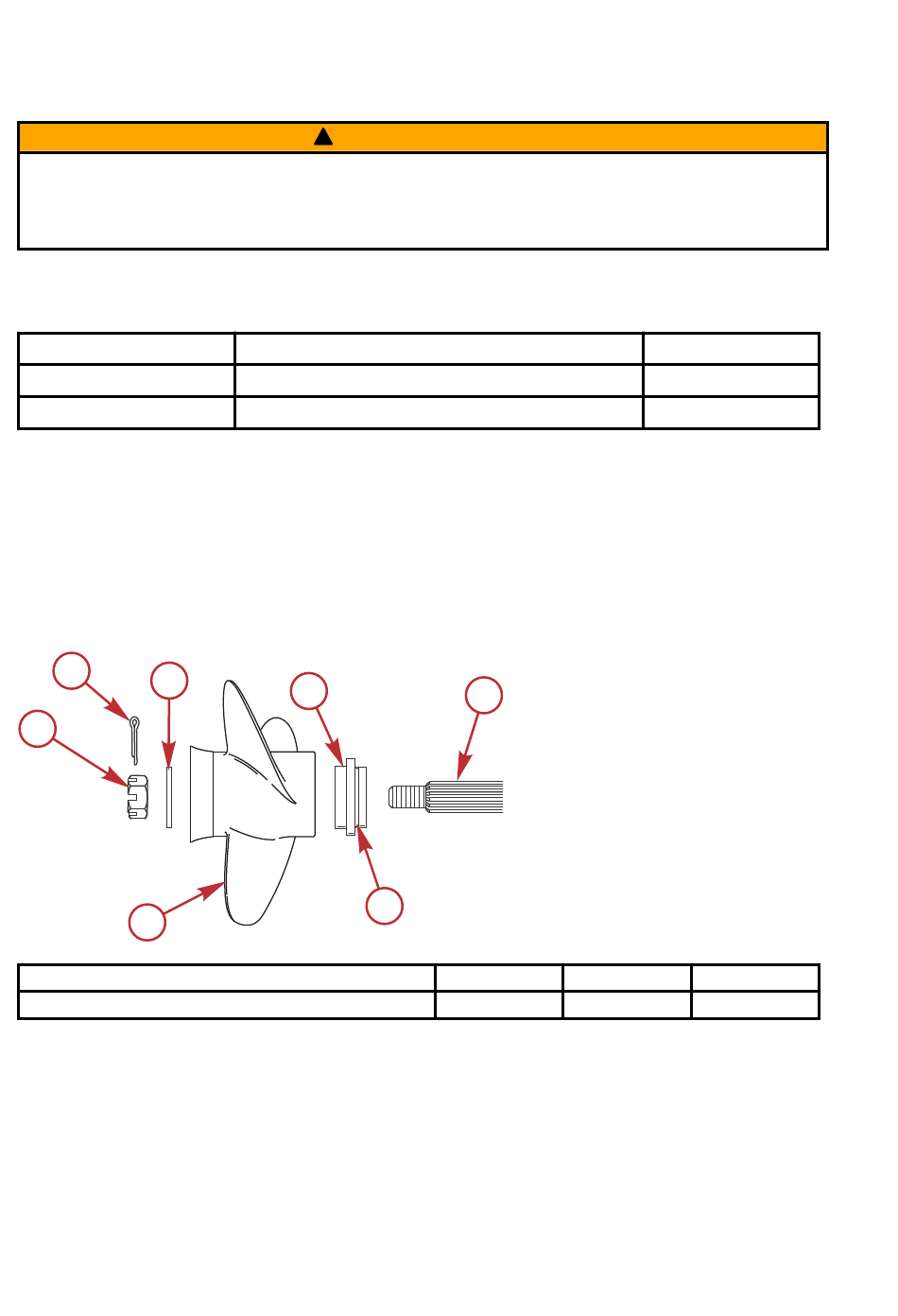

SCHROEF INSTALLEREN
Een draaiende schroef kan ernstig of dodelijk letsel veroorzaken. Laat de motor nooit met geïnstalleerde
schroef draaien als de boot zich niet in het water bevindt. Zet de aandrijving altijd eerst in neutraal voordat
u een schroef installeert of verwijdert en activeer de dodemansschakelaar om te voorkomen dat de motor
aanslaat. Plaats een stuk hout tussen het schroefblad en de antiventilatieplaat.
1.
Om het verwijderen van de schroef in de toekomst te vergemakkelijken, smeert u de spiebanen van de
schroefas rijkelijk met een van de volgende Mercury/Quicksilver producten:
Beschrijving
Extreme Grease
2-4-C met PTFE
BELANGRIJK: De ring op de voorste draagring moet in de richting van het onderwaterhuis wijzen zodat de
draagring volledig op de schroefas kan worden gemonteerd.
2.
Installeer de voorste draagring, de schroef, de achterste drukring en schroefmoer op de as.
3.
Plaats een blok hout tussen het onderwaterhuis en de schroef om draaien te voorkomen, en draai de
schroefmoer vast. Haal de schroefmoer aan volgens de specificatie en bevestig de moer op de as met
een splitpen.
NB: Als de schroefmoer niet in lijn met het schroefasgat ligt nadat deze tot het opgegeven aandraaimoment
is vastgedraaid, draait u de moer verder vast zodat hij in lijn met het gat ligt.
b
c
a
d
Beschrijving
Schroefmoer
ONDERHOUD
WAARSCHUWING
!
Gebruikt in
Spiebanen schroefas
Spiebanen schroefas
e
f
16219
98
a -
Moer
g
b -
Splitpen
c -
Achterste drukring
d -
Schroef
e -
Voorste draagring
f -
Ring (naar onderwaterhuis ge‐
richt)
g -
Schroefas
Nm
lb-inch
25
-
Onderdeelnr.
8M0071841
92-802859Q 1
lb-ft
18,4
