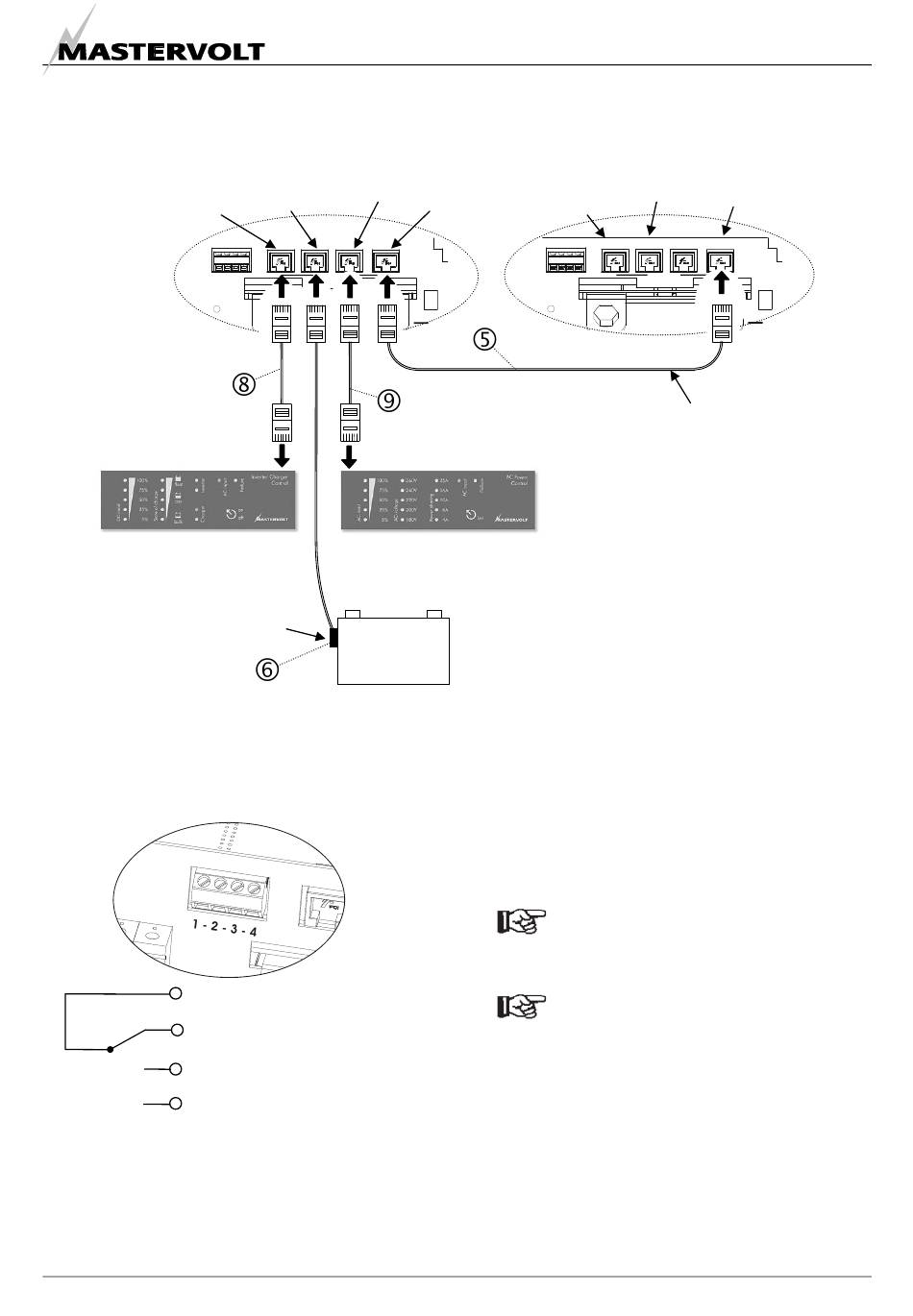

Figuur 29: Aansluiten van afstandsbedieningspanelen, accutemperatuursensors en communicatiekabel bij parallelbedrijf
5.8.3
Alarmcontacten
De contacten 1 t/m 4 zijn intern als volgt verbonden
1 (C) Gemeenschappelijk
2 (NC) Verbreek
3 (NO) Maak
4 Niet gebruikt
Figuur 30: Alarmcontacten
Het alarmcontact wordt in geval van een alarm naar de
stand "Maak contact" geschakeld. Zie paragraaf 3.6.
Maximale schakelstroom: 1 Ampère.
NL / Mass Combi / Mei 2007
Mass Combi "A"
(Master)
Aansluiting
QRS232
voor
temperatuur-
aansluiting
sensor
REMOTE
TEMP . SENS
QRS232
MASTERBUS
POS
BATTERY
NEG
+
+
Service
accu
Aansluiting
voor paneel
(optioneel: 2
PARALLEL
Remote ICC)
aansluiting
1 - 2 - 3 - 4
+5A
+
APC paneel (optioneel)
–
De Mass Combi 12/4000-200 en 24/4000-120 zijn
voorzien van dubbele alarmcontacten. Deze contacten
schakelen gelijktijdig
5.9
INSTELLINGEN
Zie hoofdstuk 6 voor instelling van de DIP-switches.
OPMERKING:
Stel de DIP-switches in voordat u het
apparaat in gebruik neemt!
OPMERKING:
Indien u gebruik maakt van een Masterlink
MICC afstandsbedieningspaneel:
•
Zie paragraaf 6.2.5 voor instelling van de DIP-
switches van de Mass Combi;
•
Zie paragraaf 4.4 van de gebruikershandleiding
van de Masterlink MICC om de Masterlink MICC
in te stellen voor toepassing met de Mass Combi
Mass Combi "B"
(Slave)
Aansluiting
voor
PARALLEL
temperatuur-
e
aansluiting
sensor
REMOTE
TEMP . SENS
QRS232
MASTERBUS
POS
BATTERY
NEG
+5A
Communicatiekabel
voor parallelbedrijf
