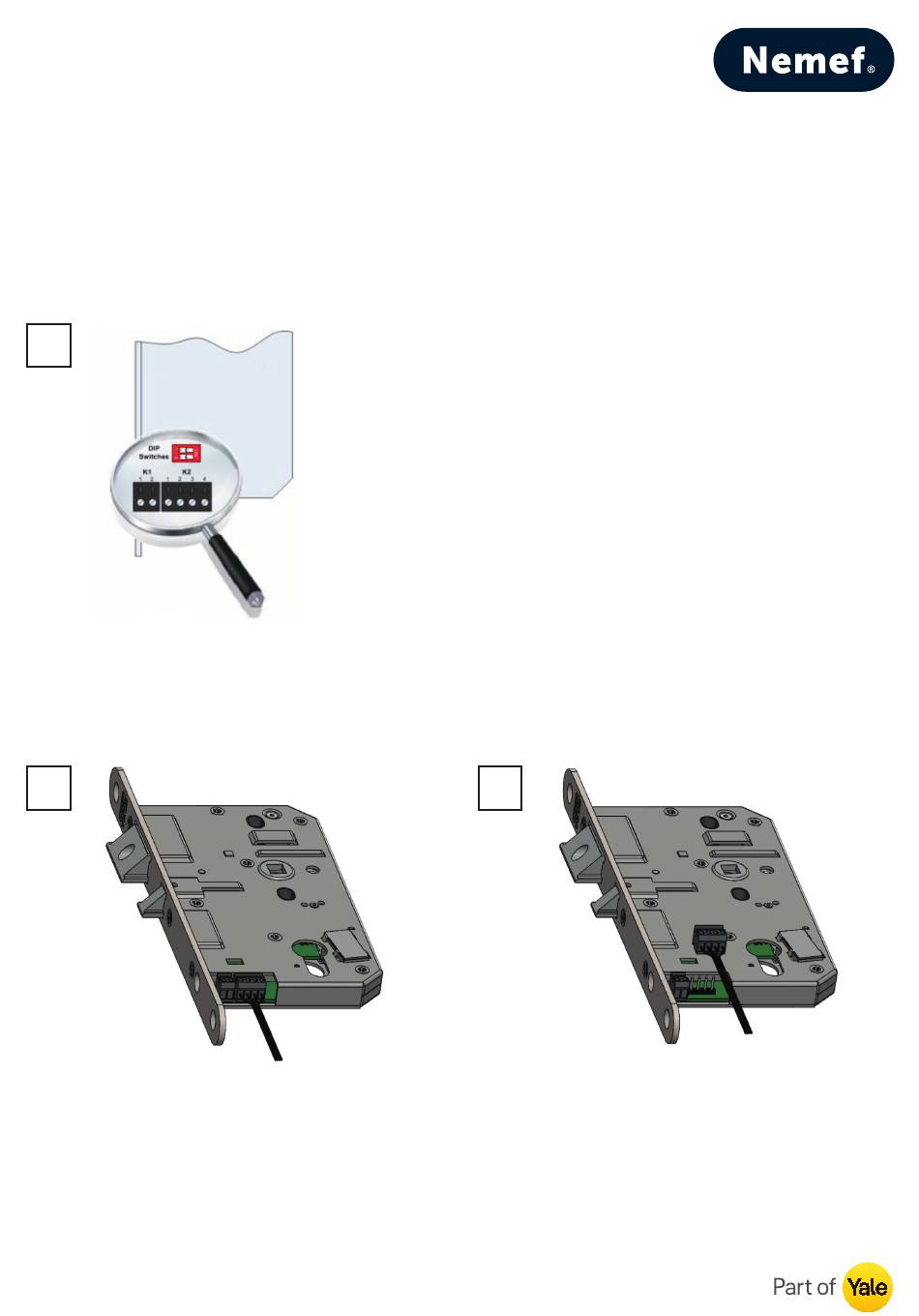

Aansluiten connectoren en instellen van Dip
switches
Voor het aansluiten en instellen van het Radaris Evolution slot
beschikt deze over een tweetal connectoren en een tweetal
DIP-switches. De connectoren zijn uitgevoerd als schroefbare
steekconnectoren. Op deze wijze kunnen zowel montage als
onderhoud eenvoudig worden uitgevoerd., zie figuur 2.
2
Connectoren Radaris Evolution
Om het aansluiten van de bekabeling te vergemakkelijken is het
mogelijk om de connectoren van de print te nemen, zie figuur 3
en 4.
3
K1: 2-polig = aansluitconnector extern Reed-contact
K2: 4-polig = aansluitconnector voeding + communicatie
4
