Pyle PDA6BU Gebruikershandleiding

Veiligheidsinstructies

OM HET RISICO OP ELEKTRISCHE SCHOK TE VERMINDEREN, MAG U DE BEHUIZING VAN DIT APPARAAT NIET VERWIJDEREN. ER BEVINDEN ZICH GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN. LAAT AL HET ONDERHOUD OVER AAN EEN GEKWALIFICEERDE TECHNICUS.

Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van "gevaarlijke" spanning in de behuizing van het product die voldoende groot kan zijn om een risico op elektrische schok te vormen. Gebruikers moeten extra voorzichtig zijn wanneer dit symbool in deze handleiding verschijnt en alle voorzorgsmaatregelen volgen zoals ze worden vermeld.

Het uitroepteken is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in deze handleiding.

1. Lees deze instructies zorgvuldig door voordat u dit apparaat gebruikt.
2. Bewaar deze instructies voor toekomstig gebruik.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5.
   Stel deze apparatuur niet bloot aan regen of vocht om brand of elektrische schok te voorkomen. Bewaar of gebruik dit product niet in de buurt van vloeistoffen.
6. Reinig alleen met een droge doek.
7. Bewaar of gebruik dit product niet in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
8. Omzeil het veiligheidsdoel van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een aardingsstekker heeft twee pennen en een ronde aardingspen. De brede pen of de derde pen is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
9. Bescherm alle draden die op dit apparaat zijn aangesloten tegen betrapping of beknelling, met name stekkers en het punt waar ze uit het apparaat komen. Wanneer u het snoer uit het stopcontact haalt, verwijder het dan door de stekker vast te houden en niet door aan het snoer te trekken.
10. Koppel het apparaat los tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
11. Wanneer u dit apparaat en alle andere apparatuur die in verband met dit apparaat wordt gebruikt, aansluit, zorg er dan voor dat al uw apparatuur is uitgeschakeld (OFF).
12. Zodra de installatie en bedrading voltooid is, zet u al uw apparatuur aan met de volume- en niveauknoppen naar BENEDEN gedraaid. Zodra alle apparatuur AAN staat, verhoogt u langzaam het volume of de niveauknoppen naar hun juiste posities.
13. Wanneer u dit apparaat aardt, zorg er dan voor dat u dit correct doet, zodat de ingebouwde aarding in dit apparaat niet wordt omzeild.
14. Voordat u een product plaatst, installeert, optuigt of ophangt, dient u alle hardware, ophanging, kasten, transducers, beugels en bijbehorende apparatuur te inspecteren op schade. Elk ontbrekend, gecorrodeerd, vervormd of niet-lastdragend onderdeel kan de sterkte van de installatie, plaatsing of opstelling aanzienlijk verminderen. Een dergelijke toestand vermindert de veiligheid van de installatie ernstig en moet onmiddellijk worden gecorrigeerd. Gebruik alleen hardware die geschikt is voor de belastingsomstandigheden van de installatie en mogelijke kortstondige, onverwachte overbelasting. Overschrijd nooit de nominale waarde van de hardware of apparatuur.
15. Raadpleeg een erkende, professionele ingenieur met betrekking tot de fysieke installatie van de apparatuur. Zorg ervoor dat alle lokale, staats- en nationale voorschriften met betrekking tot de veiligheid en werking van de apparatuur worden begrepen en nageleefd.
16. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

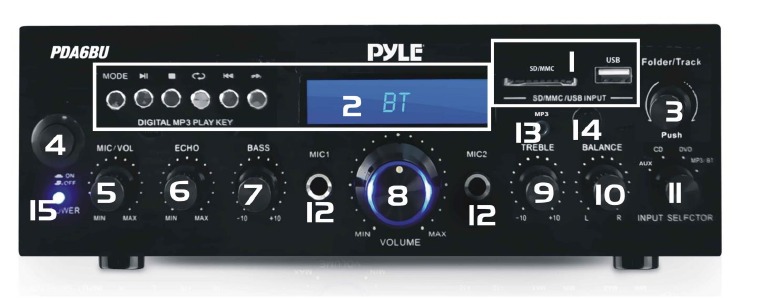

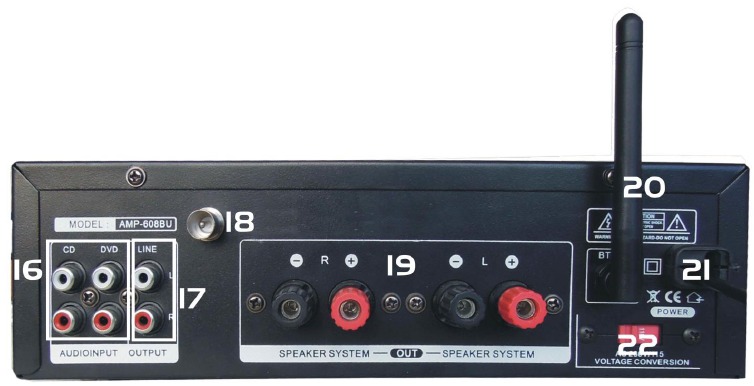

VOOR- & ACHTERPANEEL

1. SD Card Reader/USB Port: voor het gebruik van externe media op dit apparaat, sluit u uw SD/USB aan op deze poorten.
2. LCD Screen: alle informatie over externe media of dit apparaat wordt weergegeven op dit scherm
3. Folder and track selection (Map- en trackselectie)
4. Power Button (Aan/uit-knop): Druk op deze knop om het apparaat in en uit te schakelen.
5. Microphone Volume Control Knob: Draai aan deze knop om het volume van de microfoon aan te passen
6. Microphone Echo Volume Control Knob: Draai aan deze knop om het echo-volume van de microfoon aan te passen.
7. Bass Control: Draai aan deze knop om de lage frequenties van Kanaal 1 & Kanaal 2 aan te passen.
8. Master Volume Fader - Beweeg de fader omhoog en omlaag om het mastervolume aan te passen.
9. Treble Control: Draai aan deze knop om de hoge frequenties van Kanaal 1 & Kanaal 2 aan te passen.
10. Balance: Regel de volumebalans van links naar rechts.
11. Input Selector: Draai aan deze knop om de gewenste ingang te kiezen
12. MICROPHONE INPUTS: KARAOKE of EXTERNE MIC wordt aangesloten op deze jacks.
13. IPOD/MP3 JACK-IPOD/MP3 wordt aangesloten op deze jack.
14. REMOTE RECEIVER: Om het signaal van de afstandsbediening te ontvangen
15. POWER LED INDICATOR: Wanneer u het apparaat inschakelt, zal de LED branden.
16. AUDIO INPUT: Sluit de audio-uitgangen van DVD/CD aan op deze jacks.
17. LINE OUTPUT: Sluit de RECORD-ingangen aan op deze jacks.
18. FM ANTENNA CONNECTOR: Aansluiten voor AM- en FM-antennes.
19. SPEAKER OUTPUT: Sluit uw luidsprekersysteem aan op deze aansluitingen.
20. BLUETOOTH ANTENNA: Trek de antenne uit bij gebruik van de Bluetooth-ingang
21. POWER SUPPLY: Aansluiten op AC 11 OV/60Hz & 220V/50Hz stopcontact.
22. POWER VOLTAGE SELECTOR: 110V/220V

USB / SD Card / Bluetooth Bedieningspaneel

Nadat u een USB-flashdrive / SD-kaart in de ingangsterminal hebt geplaatst, moet u de ingangsselector (13) op USB/SD zetten en vervolgens op de modeknop drukken om te kiezen tussen audio van de USB-poort, SD-kaartingang, Bluetooth of FM-radio. Als u de Bluetooth wilt gebruiken, controleer dan de onderstaande stappen.

STAPPEN OM VERBINDING TE MAKEN MET EEN BLUETOOTH-APPARAAT

A. Druk op de MODE-knop onder het ID3-scherm en ga naar de bluetooth-modus.

B. Zoek op het bluetooth-apparaat en u kunt de bluetooth-naam " PDA6BU" vinden

C. Selecteer de PDA6BU bluetooth-naam en wacht tot het apparaat is gekoppeld. Het scherm toont "SEARCHING" (ZOEKEN).

D. De PDA6BU maakt een geluid ter bevestiging dat de apparaten succesvol zijn gekoppeld en het scherm toont "BLUETOOTH CONNECTED" (BLUETOOTH VERBONDEN)

E. Eenmaal gekoppeld kunt u muziek afspelen vanaf uw bluetooth-apparaat. U kunt ook de bedieningsknoppen op het apparaat gebruiken om de tracks van uw bluetooth-apparaat te selecteren.

Gebruik de andere bedieningselementen, "play/pause" (afspelen/pauzeren), "stop" (stoppen), "repeat" (herhalen) (ALL / NORMAL / SINGLE / FOLDER / RANDOM / BROWSE), vorige track & volgende track om audio af te spelen vanaf de USB-flashdrive / SD-kaart of bluetooth.

LET OP: De USB-ingang is ALLEEN bedoeld om verbinding te maken met een USB-flashdrive (thumb drive). Het direct aansluiten van een MP3-speler of computer op de USB-flashdrive-ingang zal ertoe leiden dat het apparaat de audio van die apparaten niet kan afspelen.

USB / SD Card Bedieningspaneel Displayscherm

(1) "Search mode" (Zoekmodus): Wanneer het woord FOLDER op het scherm knippert, bevindt het apparaat zich in de FOLDER SEARCHING-modus. Draai aan de FOLDER/TRACK-knop om door de map te zoeken. Druk op de FOLDER / TRACK-knop om een track te kiezen.
Bij het verlaten van de mapmodus verschijnt het woord ALL op het scherm. Dit geeft aan dat het apparaat alle tracks van de USB-flashdrive / SD-kaart zal afspelen.
Wanneer de REPEAT-knop wordt ingedrukt, zijn er 6 verschillende displays, afhankelijk van de instelling die u kiest; ALL / NORMAL / SINGLE / FOLDER / RANDOM / BROWSE.

(2) "Input Source" (Ingangsbron): Het display toont U wanneer ingesteld op USB-modus en S wanneer ingesteld op SD-kaartmodus. Druk op de modeknop om van de ene ingang naar de andere te schakelen.

(3) "Track Number" (Tracknummer): Het tracknummer (voor alle tracks op de hele flashdrive) verschijnt hier. Op de foto hierboven speelt het apparaat tracknummer 1 af.

(4) "Track or Folder Information" (Track- of mapinformatie): De naam van de map verschijnt hier. Op de foto hierboven heet de map die wordt afgespeeld MUSIC.

(5) "Elapsed Time" (Verstreken tijd): De verstreken tijd van de huidige track wordt hier weergegeven.

Track / Map Zoekknop

* Draai deze knop met de klok mee om door alle tracks in de USB-flashdrive / SD-kaart te zoeken. Elke track wordt weergegeven op naam van de track. Het toont de tracks of mappen chronologisch (vanaf het moment dat de bestanden op de USB-flashdrive / SD-kaart zijn geladen. Druk op de knop om de gewenste track te beginnen af te spelen.

Eerst worden de tracks op het rootbestand weergegeven en vervolgens de tracks die zich in mappen bevinden.

* Druk op deze knop om de mapzoekfunctie te activeren. Eenmaal ingedrukt begint het woord "FOLDER" te knipperen op het beeldscherm. Draai vervolgens deze knop met de klok mee om door de mappen in de USB-flashdrive / SD-kaart te zoeken. Druk op de knop om de tracks van die map te beginnen af te spelen.

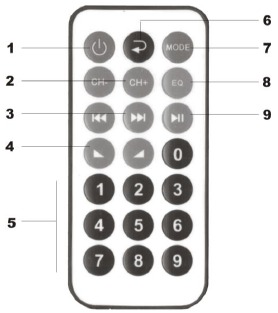

Afstandsbediening

1. Druk op deze knop om de MP3 in te schakelen
2. Wanneer in FM-modus, druk op deze twee knoppen om het vorige of volgende station te selecteren
3. Druk op deze twee knoppen om de vorige of volgende track in USB of SD of Bluetooth-modus te selecteren
4. Volume omhoog of omlaag
5. Druk op de cijfers om de tracks direct te selecteren. Het apparaat heeft 1-2 seconden nodig om te reageren
6. Druk op deze knop om de verschillende herhaalmodus te selecteren. Als u deze knop langer dan 3 seconden indrukt, gaat u naar FOLDER zoeken
7. Druk op deze knop om de afspeelmodus te selecteren, zoals USB/SD/FM/BLUETOOTH
8. EQ-functie, als de mp3 met EQ
9. "Play" (Afspelen) en "pause" (pauze) functie voor MP3

Belangrijkste Kenmerken

• MAX Vermogen: 200 Watt @ 4 Ohm
• RMS Vermogen: 100 Watt x 2 @ 8 Ohm
• Bluetooth/USB/SD/FM speler
• Onafhankelijke knop voor Map / Track zoeken
• Dubbele Microfooningangen (2 x ¼" Microfooningang Connector Jacks)
• Onafhankelijke Microfoon Volume Regeling
• Bass / Treble Regeling
• Balance Volume Regeling
• LCD Digitaal scherm om media informatie weer te geven (track / map)
• "Repeat and Random" (Herhaal en Willekeurige) Audio Bestandsfuncties
• 40' + Bluetooth Draadloos Bereik
• Frequentie Respons/Aanpassing: 20Hz - 20KHz (+/-10dB)
• Toonregeling: Bass, f=100Hz +/-8dB
• T.H.D: <0.1%
• S/N.: >71dB
• Voeding: 110/230V | Schakelbaar
• Afmeting(BxDxH): 9.8" x 9.8" x 3.9"
