PYLE PTA66BT Handleiding

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE DEKSEL VAN DIT APPARAAT NIET VERWIJDEREN. ER BEVINDEN ZICH GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN. LAAT AL HET ONDERHOUD OVER AAN EEN GEKWALIFICEERDE TECHNICUS.

De bliksemschicht met pijlpunt in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van "GEVAARLIJKE" spanning in de behuizing van het product die voldoende groot kan zijn om een risico op elektrische schokken voor mensen te vormen. Gebruikers moeten extra voorzichtig zijn wanneer dit symbool in deze handleiding verschijnt en alle voorzorgsmaatregelen volgen zoals ze worden vermeld.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in deze handleiding.

1. Lees deze instructies aandachtig door voordat u dit apparaat gebruikt.
2. Bewaar deze instructies voor toekomstig gebruik.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5.
   Om brand of elektrische schokken te voorkomen, mag u deze apparatuur niet blootstellen aan regen of vocht. Bewaar of gebruik dit product niet in de buurt van vloeistoffen.
6. Reinig alleen met een droge doek.
7. Bewaar of gebruik dit product niet in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
8. Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een ronde aardpen. De brede pen of derde pen is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
9. Bescherm alle draden die op dit apparaat zijn aangesloten tegen betreden of beknelling, met name stekkers en het punt waar ze uit het apparaat komen. Wanneer u het snoer uit het stopcontact haalt, verwijdert u het door de stekker vast te houden en niet door aan het snoer te trekken.
10. Koppel het apparaat los tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
11. Wanneer u dit apparaat en alle andere apparatuur die in verband met dit apparaat wordt gebruikt, bedraadt, zorg er dan voor dat al uw apparatuur is uitgeschakeld (OFF).
12. Zodra de installatie en bedrading voltooid zijn, schakelt u al uw apparatuur in met de volume- en niveauknoppen omlaag (DOWN). Zodra alle apparatuur aan (ON) staat, verhoogt u langzaam het volume of de niveauknoppen naar de juiste posities.
13. Wanneer u dit apparaat aardt, zorg er dan voor dat u dit correct doet, om de ingebouwde aarding in dit apparaat niet te omzeilen.
14. Voordat u een product plaatst, installeert, tuigt of ophangt, inspecteert u alle hardware, ophanging, kasten, transducers, beugels en bijbehorende apparatuur op schade. Elke ontbrekende, gecorrodeerde, vervormde of niet-belastbare component kan de sterkte van de installatie, plaatsing of array aanzienlijk verminderen. Elke dergelijke toestand vermindert de veiligheid van de installatie ernstig en moet onmiddellijk worden gecorrigeerd. Gebruik alleen hardware die is beoordeeld voor de belasting van de installatie en mogelijke kortetermijn, onverwachte overbelasting. Overschrijd nooit de beoordeling van de hardware of apparatuur.
15. Raadpleeg een erkende, professionele ingenieur met betrekking tot de installatie van fysieke apparatuur. Zorg ervoor dat alle lokale, staats- en nationale voorschriften met betrekking tot de veiligheid en bediening van apparatuur worden begrepen en nageleefd.
16. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of stekker, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

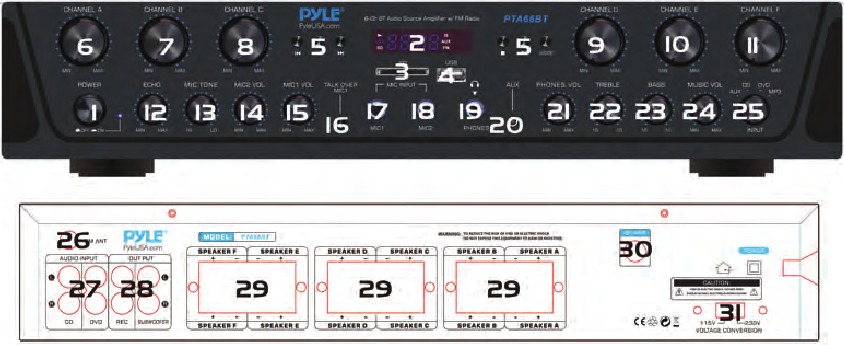

VOOR- & ACHTERPANEEL

1. AAN/UIT-SCHAKELAAR (POWER ON/OFF SWITCH): Druk op deze knop om het apparaat aan (ON) of uit (OFF) te zetten.
2. LED-DISPLAYSCHERM (LED DISPLAY SCREEN): Om de ingangsbronnen en tracktijdinformatie weer te geven
3. SD-KAARTSLEUF (SD CARD SLOT): Plaats uw SD-kaart om Mp3-bestanden af te spelen.
4. USB-POORT (USB PORT): Dit is de USB-poort waar u uw USB-massaopslagapparaat plaatst om Mp3-bestanden af te spelen.
   OPMERKING (NOTE): De USB-ingang is ALLEEN bedoeld om verbinding te maken met een USB-flashdrive (thumb drive). Het rechtstreeks aansluiten van een MP3-speler of computer op de USB-flashdrive-ingang zal ertoe leiden dat het apparaat de audio van die apparaten niet afspeelt.

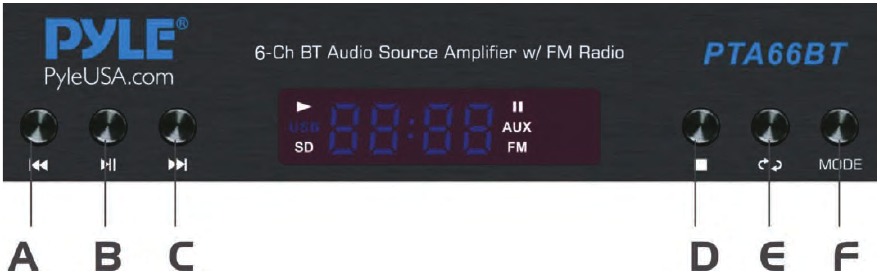

5. BEDIENINGSKNOPPEN (CONTROL BUTTONS)

   1. VORIGE KNOP (PREV BUTTON): Gebruik deze knop om elke functie te selecteren, afhankelijk van deze drie verschillende modi, zoals hieronder.
      • In de USB/SD/BLUETOOTH-modus, te gebruiken om het vorige nummer te selecteren.
      • In de FM-modus, te gebruiken om de vorige zender te selecteren.
      • In de FM/BLUETOOTH-modus, houd deze knop ingedrukt om het volume te verlagen.
   2. AFSPELEN/PAUZE-KNOP (PLAY/PAUSE BUTTON): Elke keer dat u op de AFSPELEN/PAUZE-KNOP (PLAY/PAUSE BUTTON) drukt, verandert de werking van afspelen naar pauze of van pauze naar afspelen in de USB/SD-modus of BLUETOOTH-modus.
      • Druk één keer op de AFSPELEN/PAUZE-KNOP (PLAY/PAUSE BUTTON) om automatisch alle frequenties van 87,5 MHz tot 108 MHz te scannen in de FM-modus, het apparaat slaat automatisch de zenders op.
   3. VOLGENDE KNOP (NEXT BUTTON): Gebruik deze knop om elke functie te selecteren, afhankelijk van deze drie verschillende modi, zoals hieronder.
      • In de USB/SD/BLUETOOTH-modus, te gebruiken om het volgende nummer te selecteren
      • In FM, te gebruiken om de volgende zender te selecteren.
      • In FM/ BLUETOOTH houd deze knop ingedrukt om het volume te verhogen.
   4. STOP-KNOP (STOP BUTTON): Gebruik deze knop om het afspelen van muziek te stoppen.
   5. HERHAALKNOP (REPEAT BUTTON): Met deze knop kunt u de muziek in de herhaalmodus afspelen (Alle of Enkele modus)
      ALL-- Alle nummers op de USB- of SD-KAART worden zonder onderbreking in volgorde herhaald.
      SINGLE-- Herhaal het nummer dat momenteel wordt afgespeeld.
   6. MODUSKNOP (MODE BUTTON): Druk op deze knop om een van de afspeelmodi te selecteren met de USB/SD-modus, FM-modus en Bluetooth-modus, automatisch ingesteld in de USB/SD-modus na het inschakelen van het apparaat, speel automatisch mp3-bestanden af na het plaatsen van een USB-flashdriver of SD-kaart.
      STAPPEN VOOR VERBINDING MET EEN BLUETOOTH-APPARAAT (STEPS FOR CONNECTING WITH BLUETOOTH DEVICE)
      Zodra u gekoppeld bent, kunt u muziek afspelen vanaf uw Bluetooth-apparaat. U kunt ook de bedieningsknoppen op het apparaat gebruiken om de nummers van uw Bluetooth-apparaat te selecteren.
      1. Druk op de MODUS (MODE)-knop om de Bluetooth-modus te kiezen, het scherm geeft BLUETOOTH weer.
      2. Zoek op de Bluetooth-apparaatnaam van andere Bluetooth-apparaten en u kunt de Bluetooth-naam - PYLEUSA vinden
      3. Selecteer de PYLEUSA Bluetooth-naam en wacht tot het apparaat is gekoppeld.
      4. De PTA66BT geeft een geluidssignaal om te bevestigen dat de apparaten succesvol zijn gekoppeld
6. VOLUMEKNOP KANAAL A (CHANNEL A VOLUME CONTROL KNOB)
   Draai aan deze knop om het volume van kanaal A aan te passen.
7. VOLUMEKNOP KANAAL B (CHANNEL B VOLUME CONTROL KNOB)
   Draai aan deze knop om het volume van kanaal B aan te passen.
8. VOLUMEKNOP KANAAL C (CHANNEL C VOLUME CONTROL KNOB)
   Draai aan deze knop om het volume van kanaal C aan te passen.
9. VOLUMEKNOP KANAAL D (CHANNEL D VOLUME CONTROL KNOB)
   Draai aan deze knop om het volume van kanaal D aan te passen.
10. VOLUMEKNOP KANAAL D (CHANNEL D VOLUME CONTROL KNOB)
    Draai aan deze knop om het volume van kanaal E aan te passen.
11. VOLUMEKNOP KANAAL D (CHANNEL D VOLUME CONTROL KNOB)
    Draai aan deze knop om het volume van kanaal F aan te passen.
12. ECHO VOLUMEKNOP (ECHO VOLUME CONTROL KNOB)
    Draai aan deze knop om het microfoon echo volume niveau aan te passen.
13. MICROFOON TOONREGELINGSKNOP (MICROPHONE TONE CONTROL KNOB)
    Draai aan deze knop om de toon van de microfoonuitgang aan te passen
14. MICROFOON 2 VOLUMEKNOP (MICROPHON E 2 VOLUME KNOB) - Draai aan deze knop om het volume van MIC2 aan te passen
15. MICROFOON 1 VOLUMEKNOP (MICROPHONE 1 VOLUME KNOB) - Draai aan deze knop om het volume van MIC1 aan te passen.
16. TALK OVER voor MIC 1 KNOP (TALK OVER for MIC 1 BUTTON)
    Druk op deze knop om de muziek te verlagen wanneer u de microfoon 1-ingang gebruikt.
17. MICROFOON INGANG 1 JACK (MICROPHONE INPUT 1 JACK) - MIC 1-ingang voor het aansluiten van een ongebalanceerde microfoon met lage impedantie met een 1/4" TRS-stekker.
18. MICROFOON INGANG 2 JACK (MICROPHONE INPUT 2 JACK) - MIC 2-ingang voor het aansluiten van een ongebalanceerde microfoon met lage impedantie met een 1/4" TRS-stekker.
19. TELEFOONUITGANG (PHONES OUTPUT)
    Om u in staat te stellen van de muziek te genieten via de hoofdtelefoonapparaten
20. AUX-INGANG (AUX INPUT) - Sluit aan op een MP3-speler of Ipod met een 3,5 mm-aansluiting.
21. VOLUMEKNOP TELEFOONUITGANG (PHONES OUTPUT VOL CONTROL KNOB) - Draai aan deze knop om het volume van de hoofdtelefoonuitgang aan te passen
22. HOGE TONEN (TREBLE) - Draai aan deze knop om de hoge frequenties van kanaal 1/2/3/4 aan te passen
23. LAGE TONEN (BASS) - Draai aan deze knop om de lage frequenties van kanaal 1/2/3/4 aan te passen
24. MUZIEK VOLUMEKNOP (MUSIC VOLUME CONTROL KNOB) - Draai aan deze knop om het master muziekvolume aan te passen
25. INGANGSSELECTIE (INPUT SELECTOR) - Draai aan deze knop om de gewenste ingang te kiezen
26. FM ANTENNEAANSLUITING (FM ANTENNA CONNECTOR) - Aansluiten voor FM-antennes.
27. AUDIO-INGANG RCA-AANSLUITING (AUDIO INPUT RCA CONNECTOR) - Sluit de audio-uitgangen van DVD/CD aan op deze aansluitingen.
28. LIJNUITGANG (LINE OUTPUT) - Sluit de audio-/Subwoofer-ingang RCA-aansluitingen van andere apparaten aan op deze RCA-aansluitingen
29. LUIDSPREKERUITGANG (SPEAKER OUTPUT) - Er zijn 6 groepen luidsprekeruitgangen
30. BLUETOOTH-ANTENNE (BLUETOOTH ANTENNA)
    Trek de antenne uit wanneer u de Bluetooth-ingang gebruikt
31. VOEDING (POWER SUPPLY) - Sluit aan op het stopcontact. Het apparaat werkt met zowel AC-115V als AC-230V, zorg ervoor dat u de juiste spanning kiest voordat u het apparaat inschakelt.

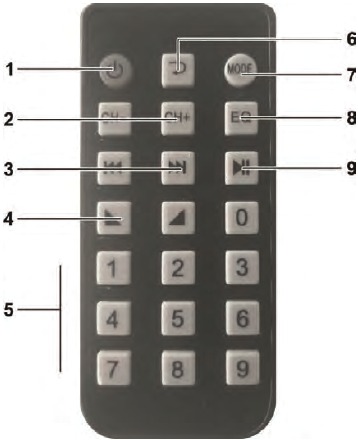

Afstandsbediening

1. Druk op deze knop om de MP3 aan (ON) of uit (OFF) te zetten
2. Wanneer in de FM-modus, druk op deze twee knoppen om het vorige of volgende kanaal te selecteren.
3. Druk op deze twee knoppen om het vorige of volgende nummer te selecteren in de USB-, SD- of Bluetooth-modus
4. Volume omhoog of omlaag
5. Druk op de cijfers om de nummers rechtstreeks te selecteren. Het apparaat heeft 1-2 seconden nodig om te reageren in de USB- of SD-modus.
6. Druk op deze knop om de herhaalmodus in te schakelen.
7. Druk op deze knop om de afspeelmodus te selecteren, zoals USB/SD/FM/BLUETOOTH
8. EQ-functie, indien de mp3 met EQ
9. Afspelen en pauzeren (Play and Pause) functie voor MP3

Functies

• 6-Kanaals versterkersysteem (6-Channel Amplifier System)
• Compact Desktop Audio Receiver Ontwerp (Compact Desktop Audio Receiver Design)
• Ingebouwde Bluetooth voor draadloze audiostreaming (Built-in Bluetooth for Wireless Audio Streaming)
• FM-radiotuner met digitaal LCD-scherm (FM Radio Tuner with Digital LCD Display)
• Bedieningspaneel met knoppen aan de voorzijde (Front Panel Button Control Center)
• Ingangsmoduskiezer audiobron (Audio Source Input Mode Selector)
• Aansluiten en afspelen van audio van externe apparaten (Connect & Playback Audio from External Devices)
• Hoofdtelefoonaansluiting met onafhankelijke volumeregeling (Headphone Jack with Independent Volume Control)
• (2) 1/4'' Microfooningangen ((2) 1/4'' Microphone Input Jacks)
• Ingebouwde microfoon Talk-Over functie (MIC1 Only) (Built-in Microphone Talk-Over Function (MIC1 Only))
• MP3 digitale audiobestand ondersteuning (MP3 Digital Audio File Support)
• USB Flash Drive & SD geheugenkaartlezers (USB Flash Drive & SD Memory Card Readers)
• Druk-type luidsprekeraansluitingen (Push-Type Speaker Connectors)
• Aux (3.5mm) ingang ((3.5mm) Input Jack)
• REC + Subwoofer uitgang RCA (L/R) aansluitingen (REC + Subwoofer Output RCA (L/R) Connectors)
• Audio-ingang RCA (L/R) aansluitingen (Audio Input RCA (L/R) Connectors)
• Kortsluiting en overspanningsbeveiliging (Short Circuit & Over Voltage Protection)
• Audio Con figuratie Instellingen: Hoge tonen (Treble), Lage tonen (Bass), Master Volume, Echo, Mic Volume, Mic Tone (Audio Con guration Settings: Treble, Bass, Master Volume, Echo, Mic Volume, Mic Tone)
• Handige audiobronregeling voor thuis- of kantoorgebruik (Convenient Audio Source Control for Home or Office Use)

Wat zit er in de doos

• Audioversterker (Audio Amplifier)
• Afstandsbediening (Remote Control)
• FM antenne (FM Antenna)

Technische specificaties

• Vermogen: 600 Watt MAX (Power Output: 600 Watt MAX)
• Versterker ontwerp: 6-kanaals (Amplifier Design: 6-Channel)
• Impedantie: 4-8 Ohm (Impedance: 4-8 Ohms)
• Frequentiebereik: 20Hz - 20KHz (Frequency Response: 20Hz - 20KHz)
• Signaal-ruisverhouding: >81dB (Signal to Noise Ratio: >81dB)
• T.H.D.: <0.3% (T.H.D.: <0.3%)
• Hoofdtelefoonaansluiting, 3.5mm (Headphone Jack, 3.5mm)
• Radiozendergeheugen: 30 voorkeurzenders (Radio Station Memory: 30 Station Presets)
• Compatibiliteit digitaal bestandstype: MP3, WMA (Digital File-type Compatibility: MP3, WMA)
• Maximale USB/SD Flash ondersteuning: Tot 64GB (Maximum USB/SD Flash Support: Up to 64GB)
• Batterij afstandsbediening: (1) x 3V Lithium knoopcel CR-2025 (Inbegrepen) (Remote Control Battery: (1) x 3V Lithium Button Cell CR-2025 (Included))
• Lengte stroomkabel: 4.2 ft. (Power Cable Length: 4.2 ft.)
• Voeding: 110/220V, schakelbaar (Power Supply: 110/220V, Switchable)
• Afmetingen (L x B x H): 16.9'' x 9.84'' x 3.54'' –inches (Dimensions (L x W x H): 16.9'' x 9.84'' x 3.54'' –inches)

Bluetooth-connectiviteit

• Eenvoudig en probleemloos koppelen (Simple & Hassle-Free Pairing)
• Direct draadloos audiostreamen mogelijk (Instant Wireless Audio Streaming Ability)
• Werkt met alle nieuwste Bluetooth-apparaten van vandaag (iPhone, Android, Smartphone, iPad Tablet PC etc.) (Works with All of Today's Latest Bluetooth Devices (iPhone, Android, Smartphone, iPad Tablet PC etc.))
• Bluetooth-netwerknaam: PYLEUSA (Bluetooth Network Name: PYLEUSA)
• Bluetooth-versie: 4.0 (Bluetooth Version: 4.0)
• Draadloos bereik: Tot 40'+ ft. (Wireless Range: Up to 40'+ ft.)
