First Data FD130 Handleiding

Wat zit er in de doos?

→ First Data™ FD130 Terminal

→ Thermisch Papierrol

→ Telefoonkabel en/of Ethernetkabel

→ Tweedelige AC-voeding

Wat heb je nog meer nodig?

Indien aangesloten via kabel:

→ Router

→ Modem

→ Ethernetkabel

→ Coaxkabel

Indien aangesloten via DSL:

→ Router

→ Modem

→ Ethernetkabel (2)

Indien aangesloten via inbelverbinding:

→ Splitter (optioneel)

Opmerking:
Om schade aan de FD-terminals en aangesloten apparaten te voorkomen, raden we ten zeerste aan om een overspanningsbeveiliging of UPS (Uninterruptible Power Supply) met een batterij-backup en telefoon-/faxbeveiliging te gebruiken.

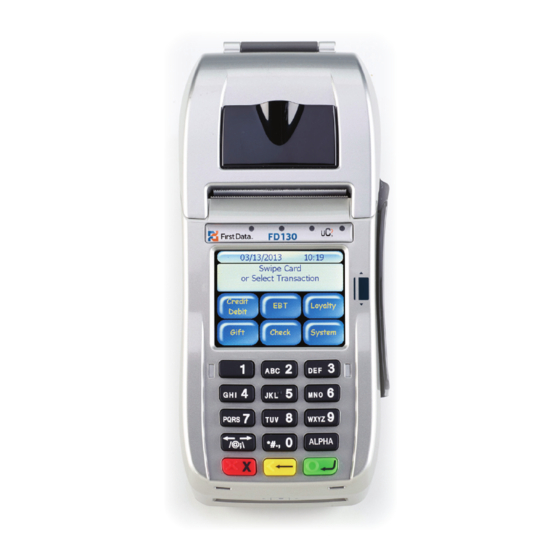

De FD130 leren kennen

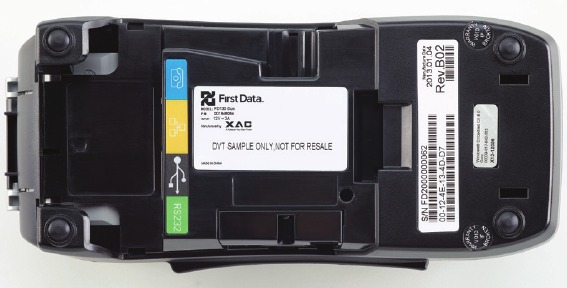

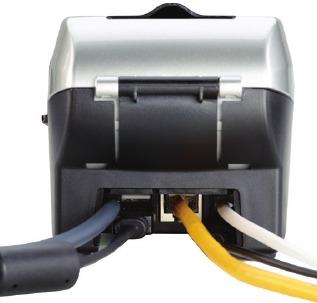

Poortverbindingen
Met de poorten aan de achterkant kunt u randapparatuur toevoegen, zoals PIN-pads, checklezers en contactloze lezers.

Telefoon (blauw)
Voor inbeltransacties met behulp van een telefoonlijn.

USB (grijs) en Serieel (groen)
U kunt extra randapparatuur aansluiten op de USB- of COM-poorten, zoals de FD-10, FD-10C of FD35 PIN-pads, en/of de MagTek^® MiniMICR Check Reader.

Ethernet (geel)
Voor internettransacties met behulp van kabel of DSL.

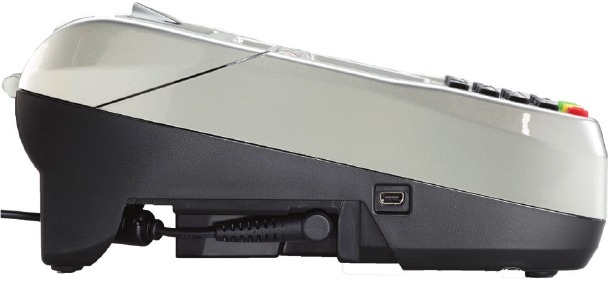

Opmerking: Als u de klep aan de onderkant van de terminal opent, vindt u twee extra poorten. De linker is een USB-poort en de andere is een mini-USB-poort.

De USB-poortafdekking moet tijdens normaal gebruik gesloten blijven. De USB-poortafdekking mag niet verwijderbaar zijn van andere delen van de BRANDBEVEILIGING door de OPERATOR

AC-ingang
Om uw voeding aan te sluiten op een stopcontact.

Laten we beginnen

Typische installatietijd: 10-15 minuten

Waar de FD130-terminal te plaatsen

Plaats de terminal op een bureau of tafelblad. Vermijd gebieden met direct zonlicht, objecten die warmte uitstralen, overmatig stof en andere elektrische apparaten die overmatige spanning kunnen veroorzaken.

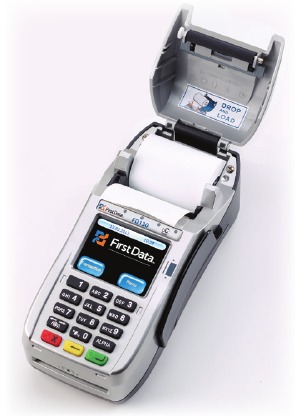

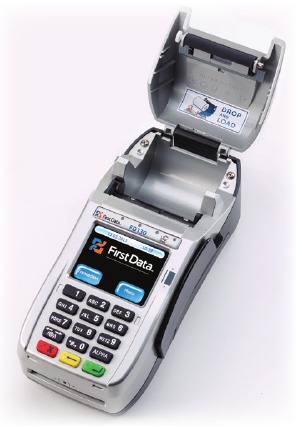

Het papier laden

Klik de vergrendeling van de printerklep open om de klep te openen; til vervolgens de klep op. Plaats een rol papier (Appleton POS Grade Plus 600-2.4 wordt aanbevolen) in de printer. De thermische afdrukzijde van het papier komt naar buiten, gericht naar de bediener. Sluit de klep en scheur overtollig papier af.

Verbinding maken

U kunt kiezen voor een IP-verbinding (DSL of kabel), wifi of inbelverbinding. Als u kiest voor inbelverbinding, moet u een speciale telefoonlijn gebruiken.

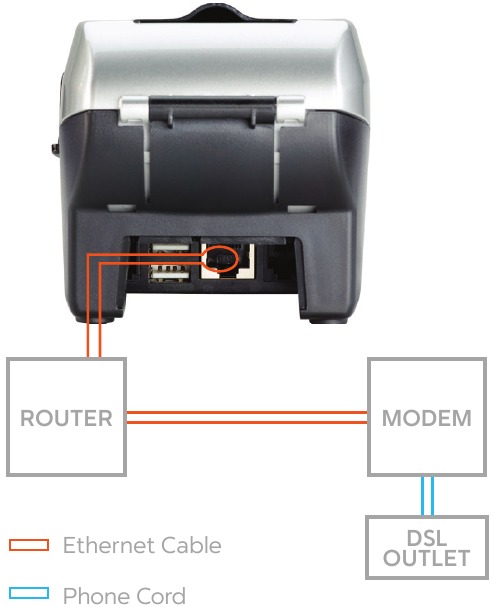

DSL

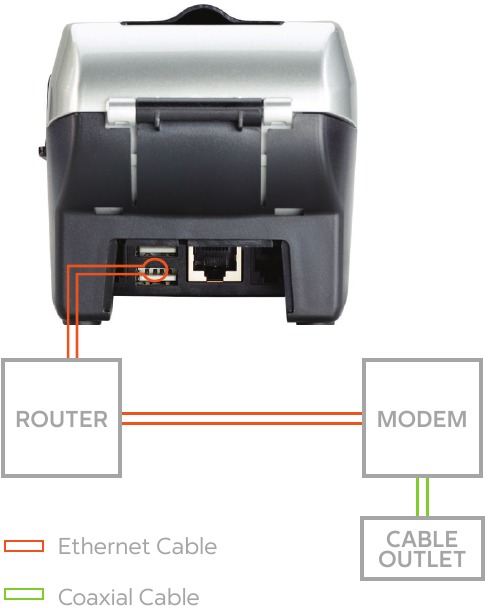

Kabel

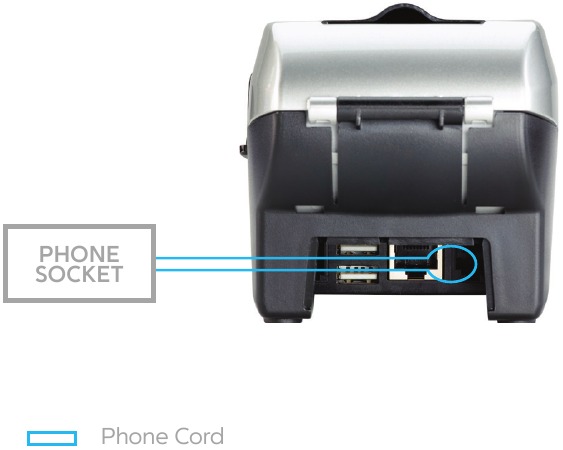

Inbelverbinding (dedicated line)

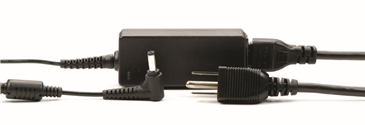

Steek de stekker in het stopcontact

Sluit, voordat u de voeding gebruikt, alle randapparatuur aan op de terminal. Als u dit niet doet, kan dit leiden tot schade aan het apparaat of de aangesloten apparaten.

Sluit het netsnoer via het driepolige uiteinde en de ontvanger aan op de voeding.

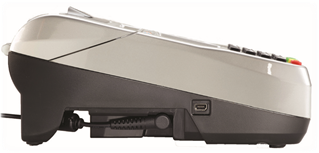

Zoek de stroomingang aan de rechterkant van de terminal. Sluit de enkelpolige AC-adapterstekker aan op de stroomingang aan de rechterkant van de terminal. Draai de stekker zo dat het snoer naar de achterkant van de terminal is gericht.

De voeding moet als laatste op het apparaat worden aangesloten. Steek de adapter in een overspanningsbeveiliging (sterk aanbevolen) of een standaard 120V-stopcontact.

Adapter specificatie: LI SHIN INT. / LSE0107A1240: Ingang: 100-240Vac, 50/60Hz 1A /

Uitgang: 12Vdc, 3.33A

Bedrijfstemperatuur: 0^oC tot 40^oC

Batterij specificatie: 3V, CR2032

Explosiegevaar als de batterij wordt vervangen door een onjuist type. Gelieve de gebruikte batterij volgens de plaatselijke voorschriften af te voeren.

Gebruik alleen afgeschermde signaalkabels om I/O-apparaten op deze apparatuur aan te sluiten. U wordt gewaarschuwd dat wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, uw bevoegdheid om de apparatuur te bedienen ongeldig kunnen maken.

Dit is een klasse A-product. In een huiselijke omgeving kan dit product radiostoring veroorzaken, in welk geval de gebruiker mogelijk adequate maatregelen moet nemen.

De magneetstrip lezer gebruiken

Selecteer, met het idle-bericht (standby-bericht) weergegeven, het gewenste transactietype. Steek de kaart in de kaartlezer-sleuf, met de magneetstrip in de sleuf en gericht naar de terminal.

Haal de kaart in beide richtingen door de sleuf zonder te stoppen.

Als het vegen van de kaart mislukt, controleer dan de positie van de magneetstrip en haal de kaart opnieuw door de sleuf. Als de fout aanhoudt, kan de strip van de kaart beschadigd zijn en moet de gebruiker het rekeningnummer handmatig op het toetsenbord invoeren.

Volg de overige aanwijzingen op het display (scherm) om de transactie te voltooien. Raadpleeg de snelgids voor meer informatie.

De chipkaartlezer gebruiken

(Optioneel: Smartcard-functionaliteit moet ingeschakeld zijn. Neem contact op met uw verkoop- of klantenservicevertegenwoordiger.)

Zoek de kaartlezersleuf aan de voorkant van de FD130 en steek de kaart volledig in de sleuf, zodat de microprocessorchip niet meer zichtbaar is en de voorkant van de kaart naar boven is gericht. De kaart moet gedurende de hele transactie in de sleuf blijven zitten.

De contactloze lezer gebruiken

De kaarthouder houdt zijn of haar contactloze kaart of apparaat tegen het contactloze pictogram op de FD130. In sommige gevallen kan het apparaat vragen om een tweede tik om de transactie te voltooien.

Het toetsenbord gebruiken

Via het toetsenbord kan de gebruiker transactietypen selecteren en informatie invoeren. De FD130 heeft 15 toetsen die kunnen worden gebruikt om cijfers, letters te selecteren en gegevens in te voeren.

Om cijfers of letters in te voeren, drukt u gewoon op de juiste toets. Om bijvoorbeeld de letter A te typen, drukt u op [ALPHA]; vervolgens op de cijfertoets 2. Voor de tweede letter op het toetsenbord, zoals B, drukt u twee keer op [ALPHA] en vervolgens op [2]. Of voor C drukt u drie keer op [ALPHA] en vervolgens op [2].

Het touchscreen gebruiken

Naast het toetsenbord heeft de FD130 ook een eenvoudig te gebruiken touchscreen met een vereenvoudigd menu. Veel functies kunnen worden geselecteerd met behulp van het touchscreen voor extra gemak.

FCC-VEREISTEN

Deze apparatuur voldoet aan Deel 68 van de FCC-regels en de vereisten die zijn aangenomen door de ACTA. Op de basiseenheid van deze apparatuur bevindt zich een label met, onder andere informatie, het FCC-registratienummer en het Ringer Equivalence Number (REN) voor deze apparatuur. INDIEN VEREIST, MOET DEZE INFORMATIE AAN DE TELEFOONMAATSCHAPPIJ WORDEN GEGEVEN.
Het REN wordt gebruikt om het aantal apparaten te bepalen dat op een telefoonlijn kan worden aangesloten. Overmatige REN's op een telefoonlijn kunnen ertoe leiden dat de apparaten niet overgaan als reactie op een inkomende oproep. In de meeste, maar niet alle, gebieden mag de som van de REN's niet hoger zijn dan vijf (5,0). Neem contact op met het plaatselijke telefoonbedrijf om zeker te zijn van het aantal apparaten dat op een lijn kan worden aangesloten, zoals bepaald door de totale REN's. Voor producten die na 23 juli 2001 zijn goedgekeurd, maakt de REN voor dit product deel uit van de product-ID met de indeling US: N7KMM09BT110P. De cijfers die worden weergegeven door 09B zijn de REN zonder decimaalteken (bijv. 03 is een REN van 0,3). Voor eerdere producten wordt de REN afzonderlijk op het label weergegeven. Als uw apparatuur schade toebrengt aan het telefoonnetwerk, kan het telefoonbedrijf uw service stopzetten. Als u problemen ondervindt met deze telefoonapparatuur, neem dan contact op met het volgende adres en telefoonnummer voor informatie over het verkrijgen van service of reparaties. Het telefoonbedrijf kan u vragen deze apparatuur los te koppelen van het netwerk totdat het probleem is verholpen of totdat u zeker weet dat de apparatuur niet defect is. Deze apparatuur mag niet worden gebruikt op een munttelefoondienst die door het telefoonbedrijf wordt aangeboden. Aansluiting op partlijnen is onderworpen aan staatstarieven.
TASQ Technology
1169 Canton Road, Marietta, GA 30066 (800) 827-8297 Een stekker en een jack die worden gebruikt om deze apparatuur aan te sluiten op de bedrading van het pand en het telefoonnetwerk, moeten voldoen aan de toepasselijke FCC Part 68-regels en vereisten die zijn aangenomen door de ACTA. Een conform telefoonsnoer en modulaire stekker worden meegeleverd met dit product. Het is ontworpen om te worden aangesloten op een compatibele modulaire jack die ook conform is. Zie de installatie-instructies voor meer informatie.
LET OP: Het Ringer Equivalence Number (REN) voor deze terminalapparatuur is 09B. De REN die aan elke terminalapparatuur is toegewezen, geeft een indicatie van het maximale aantal terminals dat op een telefooninterface mag worden aangesloten. De terminering op een interface kan bestaan uit elke combinatie van apparaten, onderworpen aan de vereiste dat de som van de Ringer Equivalence Numbers van alle apparaten niet hoger is dan vijf.

FCC-VERKLARING

Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse A, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie wanneer de apparatuur in een commerciële omgeving wordt gebruikt. Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de handleiding, schadelijke interferentie veroorzaken met radiocommunicatie. Het gebruik van deze apparatuur in een woonwijk veroorzaakt waarschijnlijk schadelijke interferentie, in welk geval de gebruiker de interferentie op eigen kosten moet verhelpen.

© 2013 First Data Corporation. Alle rechten voorbehouden. Alle handelsmerken, dienstmerken en handelsnamen waarnaar in dit materiaal wordt verwezen, zijn eigendom van hun respectieve eigenaars.
