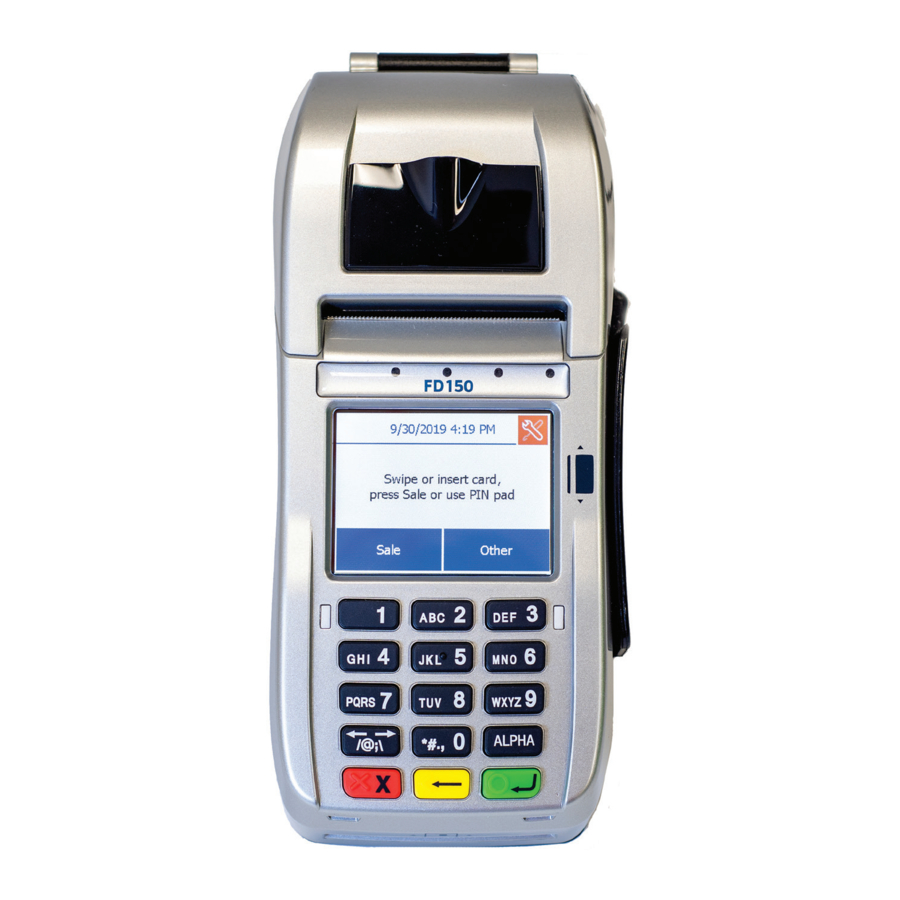

Eerste Data FD150 - Handleiding voor snelle installatie van de terminal

Wat zit er in de doos

• First Data FD150-terminal
• Thermische papierrol
• Telefoonkabel en/of ethernetkabel
• Tweedelige AC-voeding

Wat heb je nog meer nodig

Indien verbinding via kabel:

• Router
• Modem
• Ethernetkabel
• Coaxkabel

Indien verbinding via DSL:

• Router
• Modem
• Ethernetkabel (2)

Indien verbinding via inbelverbinding:

• Splitter (optioneel)

Opmerking:
Om schade aan de FD-terminals en aangesloten apparaten te voorkomen, raden we ten zeerste aan om een overspanningsbeveiliging of UPS (Uninterruptible Power Supply) te gebruiken met een batterijback-up en telefoon-/faxbeveiliging.

Laten we beginnen

Typische installatietijd: 10–15 minuten

Waar het apparaat te plaatsen

Plaats de terminal op een bureau of tafelblad. Vermijd gebieden met direct zonlicht, objecten die warmte uitstralen, overmatig stof en andere elektrische apparaten die overmatige spanning kunnen veroorzaken.

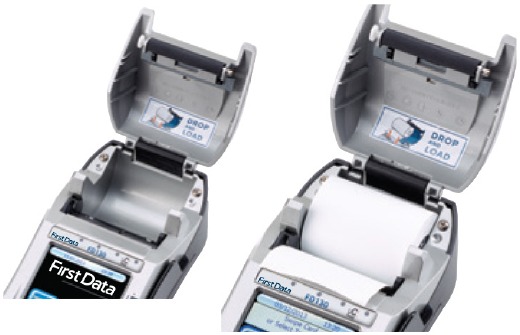

Het papier plaatsen

Klik de vergrendeling van de printerklep open om de klep te openen en til vervolgens de klep op. Plaats een rol papier (Appleton POS Grade Plus 600-2.4 wordt aanbevolen) in de printer. De thermische printzijde van het papier komt naar de gebruiker toe. Sluit de klep en scheur overtollig papier af.

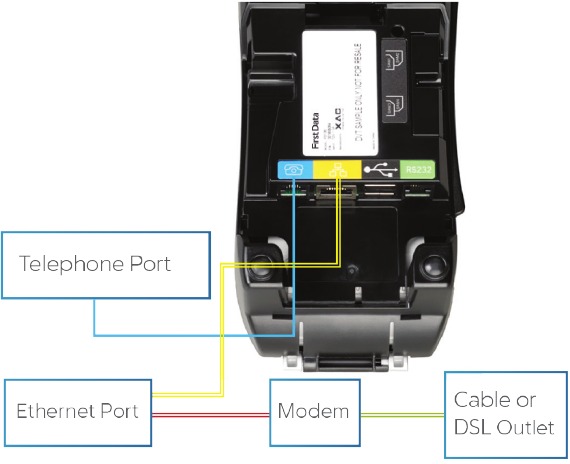

Verbinding maken

U kunt een IP-verbinding (DSL of kabel), Wi-Fi of een inbelverbinding kiezen.
Als u kiest voor inbellen, moet u een speciale telefoonlijn gebruiken.

Een (optioneel) apparaat toevoegen

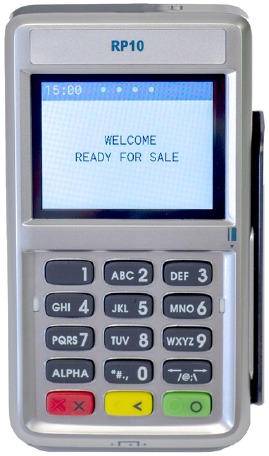

Als u een ander apparaat op de terminal wilt aansluiten, zoals het RP10-pincodeklavier of de MagTek MiniMICR-chequelezer, kunt u deze nu aansluiten op de USB- of RS-232-poort. Raadpleeg de apparaatspecifieke installatie-instructies.

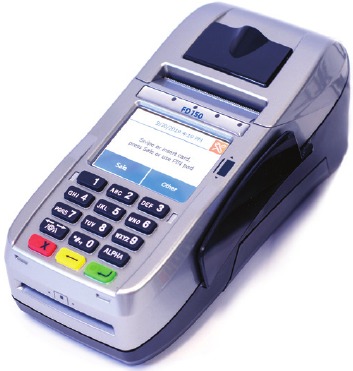

De stekker in het stopcontact steken

Sluit, voordat u de voeding gebruikt, alle randapparatuur aan op de terminal. Als u dit niet doet, kan dit leiden tot schade aan het apparaat of aangesloten apparaten.

Sluit het netsnoer aan op de voeding via het driepolige uiteinde en de ontvanger.

Zoek de stroomingang aan de rechterkant van de terminal. Sluit de enkelpolige AC-adapterstekker aan op de stroomingang aan de rechterkant van de terminal. Draai de stekker zo dat het snoer naar de achterkant van de terminal is gericht.

De voeding moet als laatste op het apparaat worden aangesloten. Steek de adapter in een overspanningsbeveiliging (sterk aanbevolen) of een standaard 120V-stopcontact.

Adapterspecificatie: LI SHIN INT./LSE0107A1240:
Ingang: 100-240Vac, 50/60Hz 1A /
Uitgang: 12Vdc, 3.33A
Bedrijfstemperatuur: 0 °C tot +50 °C
Batterijspecificatie: 3 V, CR2032

Explosiegevaar als de batterij wordt vervangen door een onjuist type. Gooi de gebruikte batterij weg volgens de plaatselijke voorschriften.

Gebruik alleen afgeschermde signaalkabels om I/O-apparaten op deze apparatuur aan te sluiten. U wordt erop gewezen dat wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, uw bevoegdheid om de apparatuur te bedienen ongeldig kunnen maken.

Dit is een product van klasse A. In een huiselijke omgeving kan dit product radiostoring veroorzaken, in welk geval de gebruiker mogelijk adequate maatregelen moet nemen.

De magneetstrip-lezer gebruiken

Selecteer, terwijl het inactieve bericht wordt weergegeven, het gewenste transactietype. Steek de kaart in de kaartlezersleuf, met de magneetstrip in de sleuf en naar de terminal gericht.

Schuif de kaart in een van beide richtingen door de sleuf zonder te stoppen.

Als het vegen van de kaart mislukt, controleert u de positie van de magneetstrip en schuift u de kaart opnieuw. Als het probleem aanhoudt, is de strip van de kaart mogelijk beschadigd en moet de gebruiker het rekeningnummer handmatig op het toetsenblok invoeren.

Volg de overige aanwijzingen op het display om de transactie te voltooien. Raadpleeg de verkorte handleiding voor meer informatie.

De chipkaartlezer gebruiken

(Optioneel: Smartcard-functionaliteit moet zijn ingeschakeld. Neem contact op met uw verkoop- of klantenservicevertegenwoordiger.)

Zoek de kaartlezersleuf aan de voorkant van de FD150 en steek de kaart er volledig in, zodat de microprocessorchip niet meer zichtbaar is en de voorkant van de kaart naar boven wijst. De kaart moet tijdens de hele transactie in de lezer blijven zitten.

De contactloze lezer gebruiken

De kaarthouder houdt zijn of haar contactloze kaart of apparaat tegen het contactloze pictogram op de FD150. In sommige gevallen kan het apparaat om een tweede tik vragen om de transactie te voltooien.

Het toetsenblok gebruiken

Via het toetsenblok kan de gebruiker transactietypen selecteren en informatie invoeren.
De FD150 heeft 15 toetsen die kunnen worden gebruikt om cijfers en letters te selecteren en gegevens in te voeren.

Om cijfers of letters in te voeren, drukt u gewoon op de juiste toets. Om bijvoorbeeld de letter A te typen, drukt u op [ALPHA]; en vervolgens op de cijfertoets 2. Voor de tweede letter op het toetsenbord, zoals B, drukt u twee keer op [ALPHA] en vervolgens op [2]. Of druk voor C drie keer op [ALPHA] en vervolgens op [2].

Het touchscreen gebruiken

Naast het toetsenblok beschikt de FD150 ook over een eenvoudig te gebruiken touchscreen met een vereenvoudigd menu. Veel functies kunnen worden geselecteerd met behulp van het touchscreen voor extra gemak.

© 2009–2019 Fiserv, Inc. of haar gelieerde ondernemingen. Fiserv is een geregistreerd handelsmerk.
Andere producten waarnaar in dit materiaal wordt verwezen, kunnen handelsmerken of geregistreerde handelsmerken zijn van hun respectieve bedrijven.
