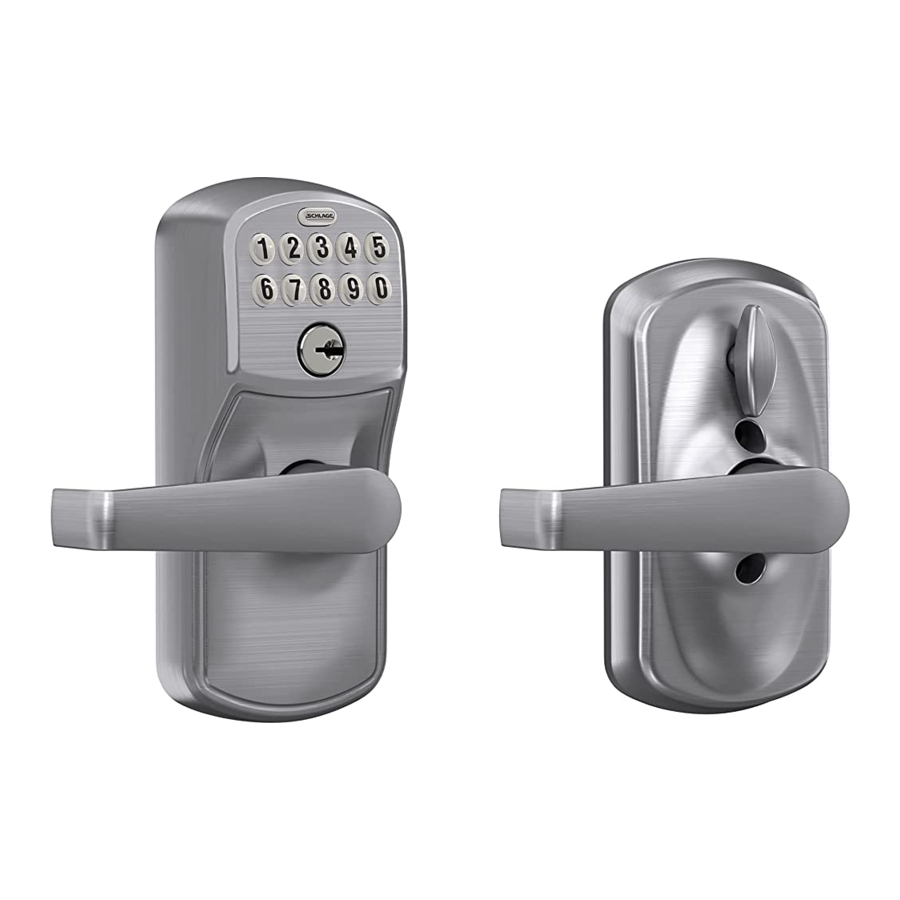

Schlage FE595 Installatie-instructies

Onderdelen

1. Buitenste knop/hendel
2. Pin sleutel
3. Sleutel
4. Keypad-assemblage

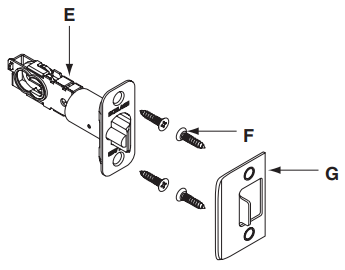

5. Dagschoot
6. Dagschoot/Sluitplaat Schroeven
7. Sluitplaat

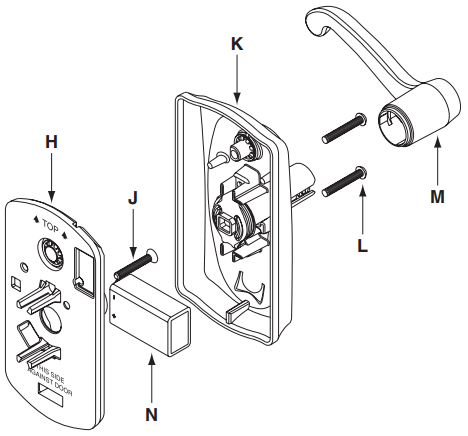

8. Binnenste montageplaat
9. Montageplaat Schroef
10. Binnenste draaiknop-assemblage
11. Montageschroeven
12. Binnenste knop/hendel
13. 9V Batterij
14. Drive-in voorplaat
15. Vierkante hoek voorplaat

Gereedschap voor installatie

Houd het programmeerboekje bij de hand tijdens het installeren van het slot. Zonder de gebruikerscodes kunt u buitengesloten raken.

Installeer het slot

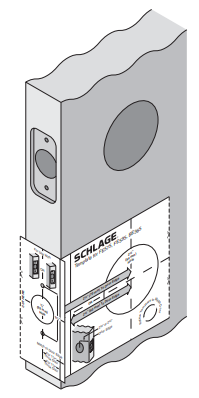

1. Verwijder het sjabloon uit het boekje

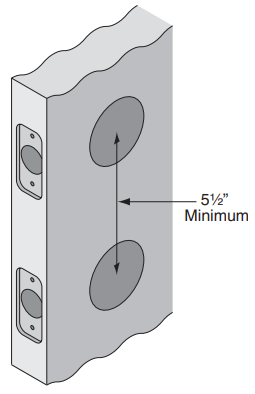

2. Controleer de deurgaten
   Let op: Als de deurgaten niet overeenkomen met het sjabloon, ga dan naar www.schlage.com voor instructies over het boren van deuren.

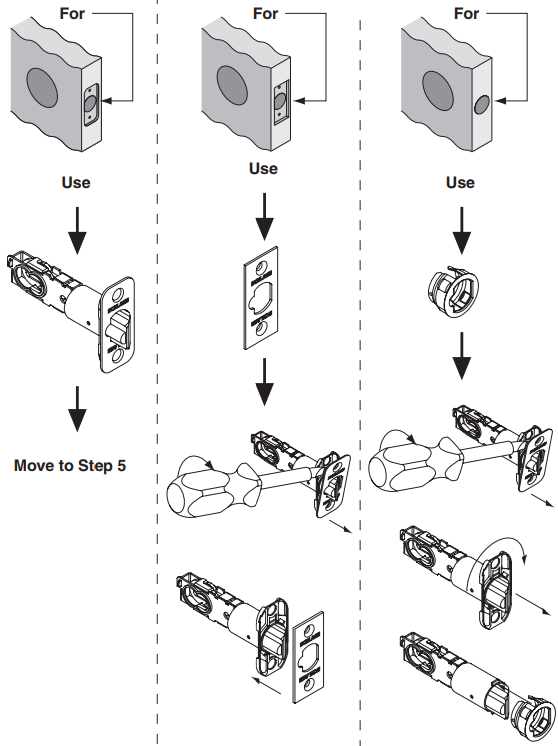

3. Kies de voorplaat van de dagschoot

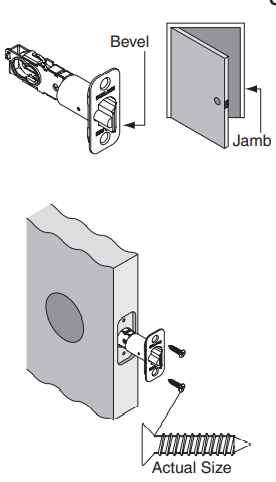

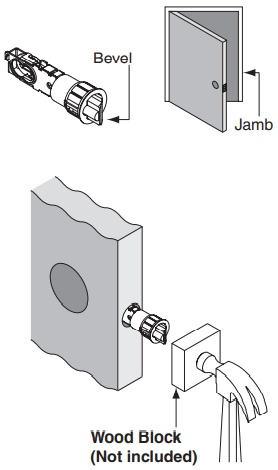

4. Installeer de dagschoot

   De afschuining van de dagschoot moet naar de deurstijl wijzen.

   OF

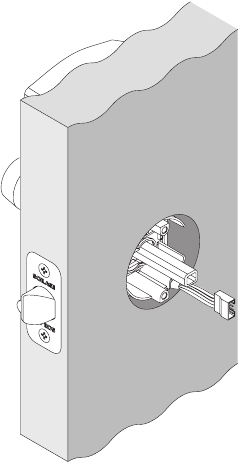

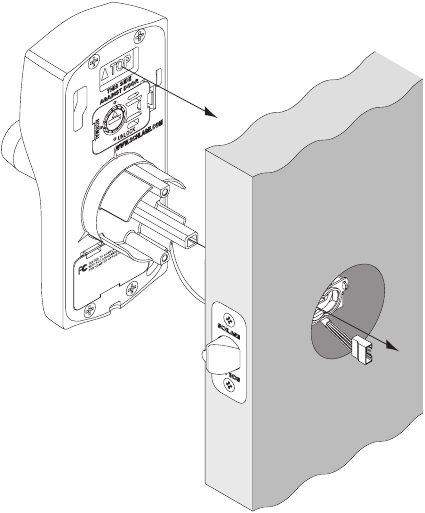

5. Installeer de keypad-assemblage

   De kabel moet onder de dagschoot schuiven.

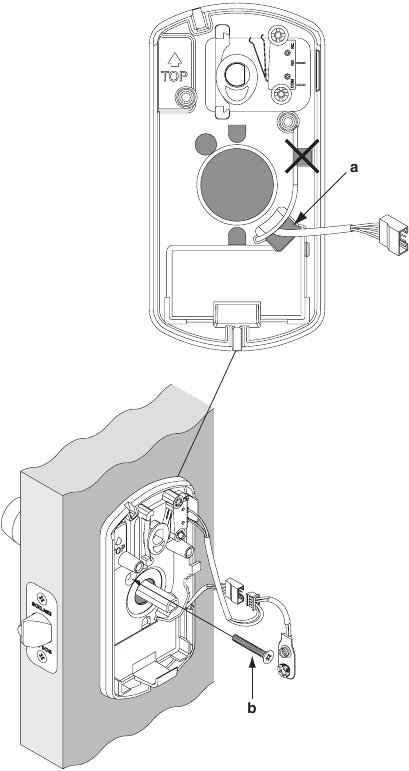

6. Installeer de binnenste montageplaat

   Trek overtollige draad door de montageplaat.

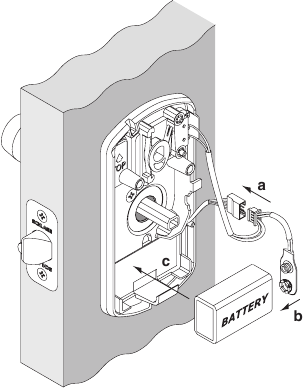

7. Installeer de batterij en sluit de kabels aan

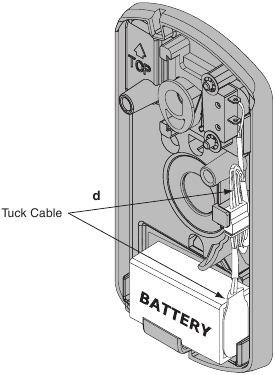

   De kabel moet worden geleid en weggestopt zoals afgebeeld.

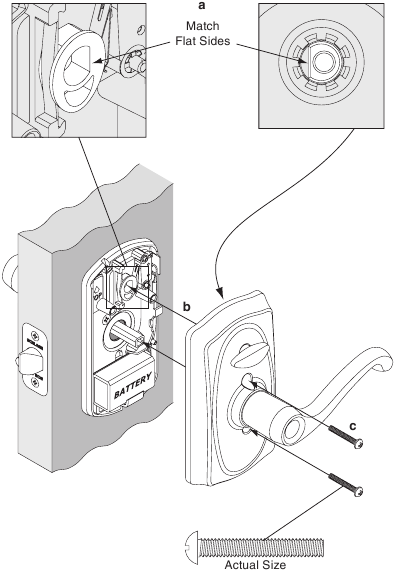

8. Installeer de binnenste draaiknop-assemblage
   Let op: Het slot moet recht op de deur zitten voordat de schroeven worden aangedraaid.

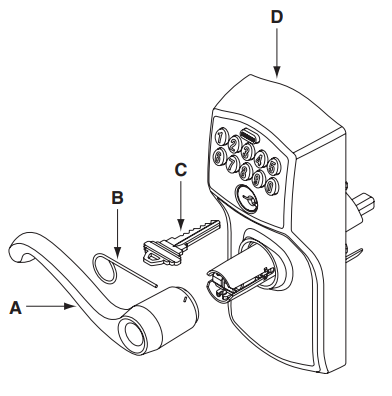

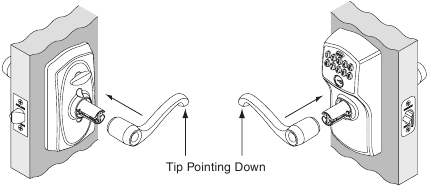

9. Indien nodig, installeer knoppen/hendels

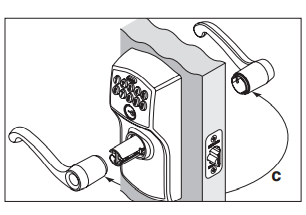

10. Indien nodig, vervang hendels

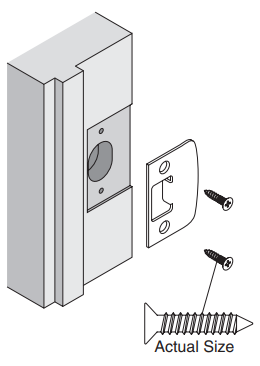

11. Installeer de sluitplaat op de deurstijl


©2006 Schlage Lock Company
