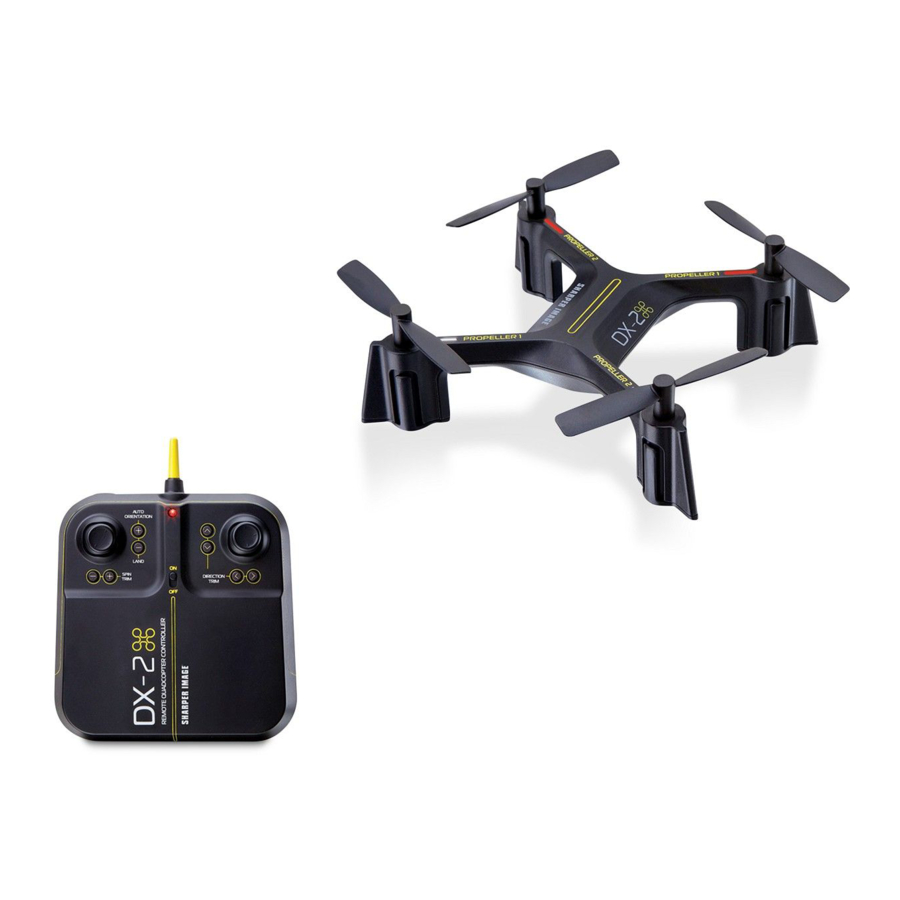

Sharper Image DX-2 Drone handleiding

Uw drone leren kennen

LEES AUB ALLE WAARSCHUWINGEN EN INSTRUCTIES VÓÓR GEBRUIK. BEWAAR DIT DOCUMENT, HET BEVAT BELANGRIJKE INFORMATIE OVER UW DRONE.

1. VOORBEREIDEN OP DE VLUCHT

• Drone moet voor elk gebruik worden opgeladen (kabel meegeleverd)
• Het controlelampje gaat uit zodra het volledig is opgeladen
• Plaats batterijen in de afstandsbediening

2. UW DRONE KOPPELEN
   Koppel voor elke vlucht de afstandsbediening aan de drone:

1. Schakel uw drone in en plaats deze op een vlakke, horizontale ondergrond
2. Schakel de afstandsbediening in en beweeg de linker joystick omlaag, vervolgens omhoog en dan weer omlaag
3. De pieptoon geeft aan dat het koppelen is gelukt

3. RICHTINGSLICHTEN

1. Schakel uw drone in en plaats deze op een vlakke, horizontale ondergrond
2. Schakel de afstandsbediening in en beweeg de linker joystick omlaag, vervolgens omhoog en dan weer omlaag
3. De pieptoon geeft aan dat het koppelen is gelukt

4. OVERZICHT AFSTANDSBEDIENING
   Oefen het vliegen met uw drone onder 3 meter en op lage snelheid totdat u vertrouwd bent met alle bedieningselementen om onnodige schade of letsel te voorkomen
   • Linker joystick:
     • Omhoog/omlaag regelt de hoogte
     • Links/rechts regelt de draaiing
   • Rechter joystick: regelt de vliegrichting
   • Richtingstrim: gebruik om afwijking te elimineren
     Om de stroom naar de drone te onderbreken, beweegt u de linker joystick omlaag

SPECIFICATIES

Dronebatterij: 350 mAh Li-po
Batterij afstandsbediening: 6 x 1,5V AA
Oplaadtijd: ongeveer 60 minuten
Maximaal aanbevolen hoogte 35 m.

LEES ALLE WAARSCHUWINGEN EN VOORZORGSMAATREGELEN VÓÓR GEBRUIK

• Niet aanbevolen voor kinderen onder de 12 jaar. Zoals met alle elektrische producten, moeten voorzorgsmaatregelen worden genomen tijdens de hantering en het gebruik om het risico op elektrische schokken te verminderen.
• Toezicht door volwassenen is te allen tijde vereist.
• Vóór elk gebruik moet een volwassene het product en de batterij controleren om vast te stellen dat er geen schade of gevaar aanwezig is.
• RAAK GEEN DRAAIENDE PROPELLERS AAN
• Laat niets opzettelijk op enigerlei wijze in contact komen met draaiende propellers
  • Voorkom contact met draaiende bladen door de afstandsbediening uit te schakelen voordat u de drone hanteert
• Wees voorzichtig en let op uw omgeving tijdens het bedienen van de drone
• Vlieg de drone niet tegen dieren, mensen of levenloze objecten
• Houd de drone uit de buurt van hoogspanningslijnen, gebouwen, bomen, openbare ruimtes en andere potentieel gevaarlijke gebieden.
• Niet gebruiken in regen, harde wind en/of enig ander type slecht weer.
• Laat de drone niet landen op natte oppervlakken.
• Raak de drone nooit aan en sta niet toe dat anderen de drone aanraken tijdens het vliegen.
• Schakel de drone altijd uit wanneer deze niet in gebruik is.
• Vlieg altijd met de drone in grote open ruimtes.
• Vlieg nooit met drones boven of in de buurt van mensen, plotselinge veranderingen in de wind of andere omstandigheden kunnen leiden tot onverwachte crashes.
• Wees altijd voorzichtig bij het vliegen met dronevoertuigen, houd u aan de relevante wetten en respecteer de privacy en eigendomsrechten van anderen.
• De drone mag nooit worden aangepast of gebruikt voor iets anders dan waarvoor hij bedoeld is.

Wijzigingen of aanpassingen aan dit apparaat die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

Fly-aways vallen onder de verantwoordelijkheid van de individuele piloot en worden niet vervangen door de fabrikant.

Deze drone weegt 0,04 kg. Sinds 21 december 2015 vereist de Federal Aviation Administration (FAA) alleen registratie van onbemande vliegtuigen die meer dan 0,25 kg wegen. Ga naar www.faa.gov/uas/registration/ voor meer informatie. Hoewel de FAA niet vereist dat deze drone wordt geregistreerd, is de voortdurende naleving van federale, staats- en lokale wetten uitsluitend de verantwoordelijkheid van de eigenaar. Vlieg altijd veilig en respecteer de privacy van anderen.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

Opmerking: deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie met radiocommunicatie veroorzaken.

Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen:

—Heroriënteer of verplaats de ontvangende antenne.
—Vergroot de afstand tussen de apparatuur en de ontvanger.
—Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
—Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

PROBLEEMOPLOSSING:

Wanneer de afstandsschakelaar wordt ingeschakeld, licht het afstandslampje niet op:

1. Controleer of de batterijen in de afstandsbediening correct zijn geplaatst OF
2. Vervang ze door nieuwe batterijen

Wanneer de afstandsbediening is ingeschakeld, knippert de afstands-LED en piept de afstandsbediening:

1. De batterijen van de afstandsbediening zijn bijna leeg; vervang ze door nieuwe batterijen

Drone en afstandsbediening zijn correct gekoppeld, maar de drone komt niet van de grond:

1. Drone Li-Po moet worden opgeladen. Gebruik de oplaadkabel om de drone aan te sluiten op een stroombron.

Na het trimmen van de drone is de dronevlucht erg instabiel en kan hij niet goed vliegen:

1. Een of meer bladen zijn waarschijnlijk beschadigd;
2. Schakel de drone en de afstandsbediening uit.
3. Vervang door het juiste aantal vervangende bladen en probeer opnieuw te vliegen.

Na een botsing is de drone instabiel:

1. Zet de linker afstandsbedieningshendel tegelijkertijd naar de linker onderkant en de rechter afstandsbedieningshendel naar de rechter onderkant die is aangesloten op de drone (diagram rechts).
2. Als het bovenstaande het probleem niet oplost, start u de drone en de controller opnieuw op en koppelt u ze opnieuw.

Afstandsbediening en drone kunnen niet worden gekoppeld:

1. Controlepunt: de afstandsbediening moet dicht bij de drone worden gesloten, niet meer dan 4 meter.

Opmerking: als er 2 sets drones binnen 4 meter zijn om te koppelen, moet u de ene set succesvol koppelen voordat u de tweede set koppelt.

INHOUD

DX-2 Stunt Drone

Dronecontroller

USB-connector

Bladbeschermers & 4 schroeven

Vervangende propellers

BATTERIJ-INFORMATIE AFSTANDSBEDIENING

1. Schuif het batterijvak van de afstandsbediening open.
2. Plaats 6 "AA"-batterijen zoals weergegeven in het diagram hierboven.
3. Plaats het batterijvak terug en sluit het.

RECYCLE OF GOOI ELEKTRONICA AUB CORRECT WEG. RECYCLINGINFORMATIE IS BESCHIKBAAR OP WWW.MERCHSOURCE.COM

WAARSCHUWING LITHIUM-POLYMEERBATTERIJ

Er bestaat een risico op brand en persoonlijk letsel als de Li-Po-batterij wordt doorboord, beschadigd of misbruikt.

• Stel de batterij nooit bloot aan extreme temperaturen of vocht.
• Stel de batterij niet bloot aan sterke schokken.
• Houd de batterij altijd uit de buurt van ontvlambare materialen.
• Gebruik alleen door de fabrikant gespecificeerde batterij(en), oplader(s) en/of adapters, indien van toepassing, gespecificeerd door de fabrikant.
• De batterij kan niet worden onderhouden.
• Laat de batterij afkoelen tot kamertemperatuur voordat u hem oplaadt.
• Laat de batterij tijdens het opladen nooit onbeheerd achter.
• Recycle of gooi de batterij weg in overeenstemming met de federale, staats- en lokale wetgeving.
• De batterij is niet vervangbaar.

BEWAAR DEZE GEBRUIKSAANWIJZING TER REFERENTIE

BATTERIJWAARSCHUWING - ALKALINE (AA)

• Meng geen oude en nieuwe batterijen.
• Meng geen alkaline-, standaard- (koolstof-zink) of oplaadbare batterijen.
• Plaats de batterijen met de juiste polariteit. Sluit de voedingsklem niet kort.
• Gebruik alleen door de fabrikant gespecificeerde batterij(en), oplader(s) en/of adapters, indien van toepassing, gespecificeerd door de fabrikant.
• Gebruik, vervang en laad (indien van toepassing) batterijen altijd op onder toezicht van een volwassene.

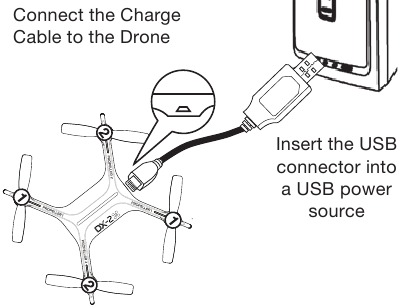

BATTERIJ OPLADEN

Opmerking: de batterijlader licht op wanneer de batterij wordt opgeladen en gaat uit wanneer de batterij volledig is opgeladen. De oplaadtijd is ongeveer 60 minuten.

1. Schakel de drone uit voordat u hem oplaadt.
2. Sluit de batterijladerkabel aan op de poort aan de achterkant van de drone
3. Sluit de USB-connector aan op de stroombron.

BLADBESCHERMERS INSTALLEREN

• Klik de bladbeschermers op hun plaats volgens de onderstaande diagrammen.
• Gebruik de meegeleverde schroeven en een kleine schroevendraaier om de bladbeschermers voor gebruik vast te zetten.

VOOR INSTALLATIE:

NA INSTALLATIE:

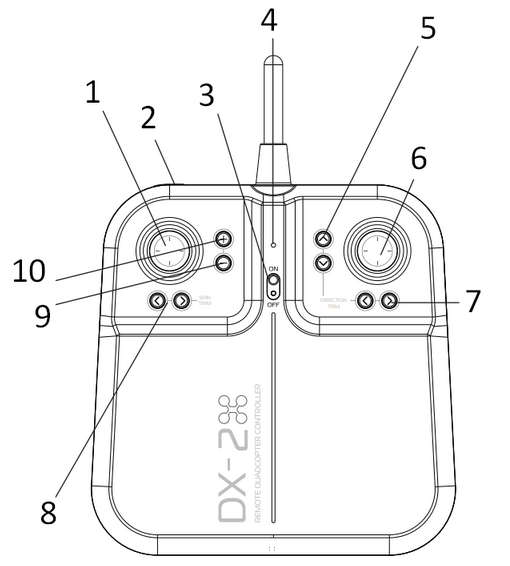

AFSTANDSBEDIENING OVERZICHT

1. Throttle Joystick
   Verhoogt of verlaagt de hoogte van de drone
   Gebruik de L/R-pijlen om te draaien
2. Stunt
3. AAN/UIT-schakelaar afstandsbediening
4. Lampje geeft aan dat de afstandsbediening aan staat
5. Voorwaarts/achterwaarts aanpassing:
   Schuif omhoog om voorwaarts aan te passen en schuif omlaag om achterwaarts aan te passen
6. Multi Direction Joystick
7. Zijwaartse aanpassing:
   Schuif naar links om naar links aan te passen en schuif naar rechts om naar rechts aan te passen
8. Draai aanpassing:
   Schuif naar links om de drone tegen de klok in te laten draaien en schuif naar rechts om de drone met de klok mee te laten draaien
9. Auto Land
10. Auto Orientation

    DRONE BEDIENEN

    Checklist vóór de vlucht

    1. Lees alle waarschuwingen en instructies
    2. Plaats batterijen in de afstandsbediening
    3. Zorg ervoor dat de drone en de afstandsbediening zijn uitgeschakeld
    4. Installeer bladbeschermers drone
    5. Laad batterijen op

    Een locatie kiezen

    1. De drone is ontworpen om binnen en buiten te worden gevlogen/bestuurd
    2. Zorg er altijd voor dat u voldoende ruimte heeft om met de drone te vliegen
    3. Volg altijd de waarschuwingen

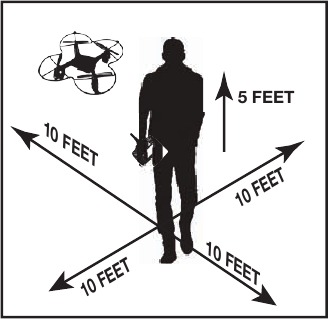

    Rijmodus

    1. Zorg ervoor dat uw afstandsbediening is uitgeschakeld en schuif de droneschakelaar op AAN. De lampjes van de drone beginnen te flikkeren
    2. Kies een vlakke, egale ondergrond en volg het diagram
    3. Zet de afstandsbediening aan. Breng de Throttle helemaal omhoog en breng hem vervolgens helemaal omlaag. De afstandsbediening piept en de lampjes van de drone flikkeren snel en gaan vervolgens permanent branden zodra ze zijn gekoppeld.
    4. De drone is klaar om te vliegen.

    Opstijgen

    1. Breng de gashendel langzaam en voorzichtig omhoog. De propellers beginnen te draaien en de drone begint te stijgen. U kunt een deel van het afdrijven van de drone compenseren door de Multi Directional Button te gebruiken of door stap 5 te volgen. Mogelijk moet u deze stap meerdere keren oefenen voordat u de drone met succes in de lucht krijgt.

    Drone begint te drijven

    Volg deze stap als uw drone begint te drijven tijdens het opstijgen of tijdens de vlucht

    • Drone drijft achterwaarts: Schuif de voorwaarts/achterwaarts aanpassing omhoog
    • Drone drijft voorwaarts: Schuif de voorwaarts/achterwaarts aanpassing omlaag
    • Drone drijft naar links: Schuif de zijwaartse aanpassing naar rechts.
    • Drone drijft naar rechts: Schuif de zijwaartse aanpassing naar links.
    • Drone draait met de klok mee (drone van bovenaf bekeken): Schuif de draai aanpassing naar links
    • Drone draait tegen de klok in (drone van bovenaf bekeken): Schuif de draai aanpassing naar rechts.

    Schakel altijd de afstandsbediening uit voordat u de drone ophaalt of oppakt. Dit helpt u te voorkomen dat u per ongeluk de propellers activeert.

    Drone bedienen tijdens de vlucht

    Het bereik van de drone is ongeveer 150 voet

    • Lees en wees u bewust van alle waarschuwingen
    • Behoud uw gewenste hoogte door de Throttle te gebruiken
    • Gebruik de Throttle-joystick in een cirkelvormige beweging om de drone te laten draaien
    • Gebruik de Multi Directional Joystick om voorwaarts, achterwaarts en zijwaarts te bewegen
    • Bekijk stap 5 als uw drone begint te drijven

    MODI

    Automatische landingsknop

    • Zorg ervoor dat u een vlakke, evenwichtige vlucht hebt bereikt, waarbij de drone niet stijgt of daalt. Met deze modus kunt u uw drone veilig en langzaam landen zonder de snelheid te hoeven regelen. Dit gebeurt automatisch voor u.
    • De ideale automatische landingshoogte is 25-30 ft.
    • Druk op de "-" knop om de automatische landing te activeren. De afstandsbediening piept continu totdat de drone landt
    • Raak de linker joystick NIET aan. Dit zal de landingsvolgorde onderbreken.
    • Om de drone tijdens de landing te besturen, gebruikt u de rechter bediening totdat de drone de grond heeft bereikt.
    • Druk nogmaals op de "-" knop om de automatische landingsmodus te verlaten.

    LET OP: Zorg ervoor dat de gashendel joystick in de onderste positie staat voordat u de automatische landingsmodus verlaat

    Automatische oriëntatieknop

    • De standaardinstelling voor automatische oriëntatie is uitgeschakeld. Om deze modus te activeren, drukt u op de Auto Orientation "+" knop. De afstandsbediening piept twee keer.
    • Nadat de drone succesvol is gekoppeld, zullen de 2 witte LED-lampjes in de richting van de oriëntatie de originele voorwaartse oriëntatie zijn, wanneer de drone in de automatische oriëntatiemodus staat, ongeacht de draaiing van de drone, zal de voorwaartse oriëntatie de vorige originele voorwaartse oriëntatie zijn.
    • De afstandsbediening piept elke 6 seconden om aan te geven dat de drone in de Auto Orientation modus staat.
    • Om de modus te verlaten, drukt u op de "+" knop. De afstandsbediening geeft 1 lange pieptoon om aan te geven dat de automatische oriëntatiemodus is verlaten.

    Stuntknop

    Zodra u vertrouwd bent met het vliegen met de drone, gebruikt u de Stunt Button om acrobatische stunts uit te voeren.

    1. Laat de drone zweven tot minstens 10 voet boven de grond.
    2. Druk op de Stunt Button. U hoort pieptonen uit de afstandsbediening komen
    3. Beweeg de Multi Directional Button in de gewenste richting waarin u de drone wilt laten flippen
    4. Zodra u vertrouwd bent met de Stunt Mode, kunt u meerdere flips creëren. Druk op de Stunt Button en beweeg vervolgens de Multi Directional Button in de gewenste richting waarin u de drone wilt laten flippen, blijf de joystick vasthouden in de gewenste richting van de stunt. De drone blijft flippen in de richting waarin u de joystick vasthoudt, voor maximaal 3 stunts achter elkaar.

    PROPELLERS VERVANGEN

    1. Volg het diagram aan de rechterkant.
    2. Zorg ervoor dat u het juiste blad hebt geïnstalleerd. Elk blad heeft een nummer erop geschreven. Stem de bladen af op het overeenkomstige nummer op de drone.
    3. Schroef de propellers voorzichtig los en vervang ze door het nieuwe blad.

    LET OP: Blad 1 draait tegen de klok in en Blad 2 draait met de klok mee

    TIPS

    • Laat de drone niet in zand of vuil crashen. Drone tandwielen kunnen verstopt raken
    • Oefen bij het eerste leren vliegen met opstijgen en zweven
    • Blijf enkele meters van muren en gebouwen verwijderd
    • Druk altijd de gashendel helemaal in na een crash of wanneer er iets vast komt te zitten in de propellers
    • Vlieg nooit met drones boven of in de buurt van mensen, plotselinge veranderingen in de wind of andere omstandigheden kunnen leiden tot onverwachte crashes.
    • Wees altijd voorzichtig bij het vliegen met dronevoertuigen, houd u aan de relevante wetten, respecteer de privacy en eigendomsrechten van anderen.
    • De drone mag nooit worden aangepast of gebruikt voor iets anders dan het beoogde doel.

    VRAGEN OF PROBLEMEN?
    BEL ONS GERUST... WE ZIJN ER OM TE HELPEN

    MONTAGE DOOR VOLWASSENEN, OPLADEN EN BATTERIJINSTALLATIE VEREIST. TOEZICHT VAN VOLWASSENEN IS VEREIST.

    KLANTENSERVICE
    (800) 374-2744
    Zoek voordat u belt de 10-cijferige code op de achterkant van uw afstandsbediening


    VERSTIKKINGSGEVAAR - Kleine onderdelen.
    Niet geschikt voor kinderen jonger dan 3 jaar.

    ©2017 MerchSource, LLC. Alle rechten voorbehouden.
    Gedistribueerd door MerchSource, LLC, Irvine, CA 92618.
    Voor technische ondersteuning kunt u terecht op www.merchsource.com of bel 1-800-374-2744.
    De illustraties en het ontwerp van deze handleiding worden beschermd door de Amerikaanse auteursrechtwetgeving en mogen niet worden gereproduceerd, gedistribueerd, weergegeven, gepubliceerd of voor enig doel worden gebruikt zonder voorafgaande schriftelijke toestemming. Het is niet toegestaan om handelsmerken of copyrightvermeldingen uit deze handleiding te wijzigen, te verwijderen of te reproduceren.

    BEWAAR DEZE INSTRUCTIEHANDLEIDING, AANGEZIEN DEZE BELANGRIJKE INFORMATIE VOOR TOEKUNSTIGE REFERENTIE BEVAT.

    Vanwege voortdurende productverbeteringen kan de afbeelding in de handleiding enigszins afwijken van het daadwerkelijke product.

    OCTROOI AANGEVRAAGD

Referenties

• Home - MerchSource
• Home - MerchSource

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Sharper Image DX-2 Drone handleiding

Beschikbare talen
