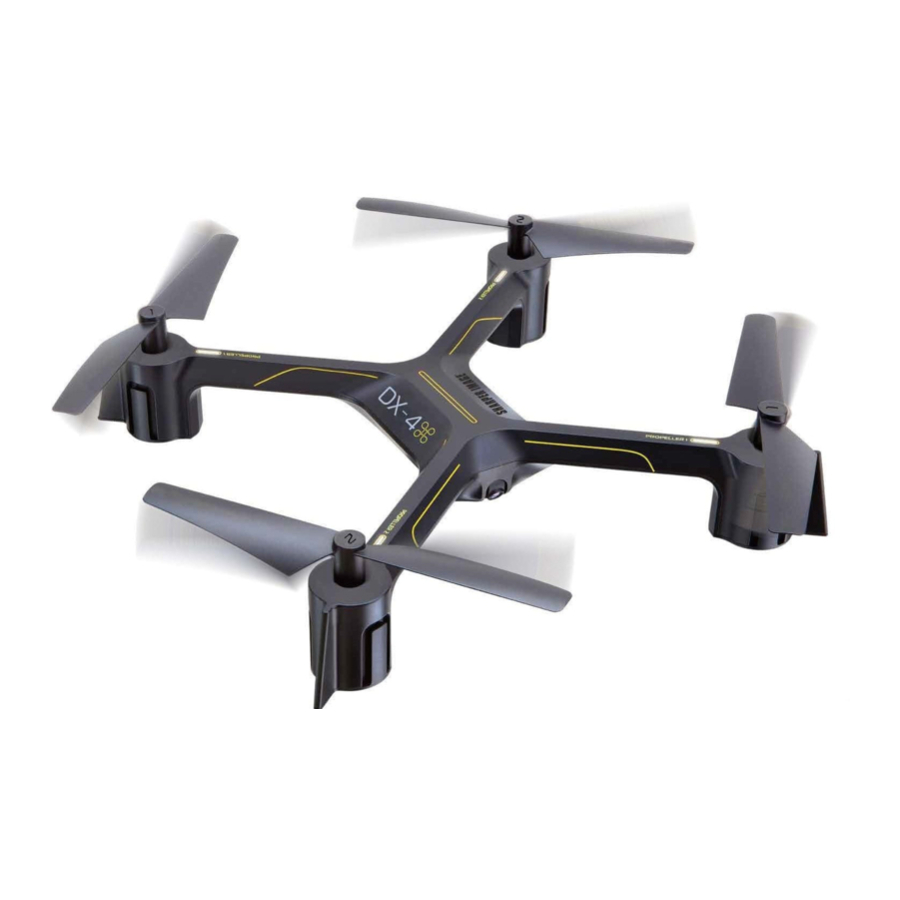

Sharper Image DX-4 HD VIDEO DRONE Handleiding

LEES ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR GEBRUIK. BEWAAR DIT DOCUMENT, HET BEVAT BELANGRIJKE INFORMATIE OVER UW DRONE.

OPLADEN

• Drone moet voor elk gebruik worden opgeladen (USB-oplaadkabel inbegrepen)
• Het indicatielampje gaat uit zodra deze volledig is opgeladen
• Plaats batterijen in de afstandsbediening

KOPPELEN

Koppel voor elke vlucht de afstandsbediening aan de drone:

1. Zet uw drone aan en plaats deze op een vlakke, egale ondergrond
2. Zet de afstandsbediening aan en beweeg de linker joystick omhoog en vervolgens omlaag
3. De pieptoon geeft aan dat het koppelen is gelukt
4. Herhaal indien nodig stap 1 en 2

RICHTINGSLICHTEN

• Witte lampjes geven de voorkant van de drone aan
• Rode lampjes geven de achterkant van de drone aan
• Niet van toepassing in de automatische oriëntatiemodus

OVERZICHT AFSTANDSBEDIENING

Oefen met het vliegen van uw drone onder de 3 meter en met lage snelheden totdat u vertrouwd bent met alle bedieningselementen om onnodige schade of letsel te voorkomen

• Linker joystick:
  • Omhoog/omlaag regelt de hoogte
  • Links/rechts regelt het draaien
• Rechter joystick: regelt de vliegrichting
• Richtingstrimmer: gebruik om afwijkingen te elimineren

Om de stroom naar de drone uit te schakelen, beweegt u de linker joystick naar beneden

VRAGEN OF PROBLEMEN? NEEM CONTACT MET ONS OP... WE ZIJN HIER OM U TE HELPEN
KLANTENSERVICE: (800) 374-2744

Zoek voordat u belt de 10-cijferige code op de achterkant van uw afstandsbediening

VERSTIKKINGSGEVAAR – KLEINE ONDERDELEN NIET GESCHIKT VOOR KINDEREN JONGER DAN 3 JAAR. MONTAGE DOOR VOLWASSENEN VEREIST.

SPECIFICATIES

Dronebatterij: 800 mAh Li-po
Batterij afstandsbediening: 6 x 1,5 V AA
Oplaadtijd: ongeveer 120 minuten
Maximaal aanbevolen hoogte 45 meter

LEES ALLE WAARSCHUWINGEN EN VOORZORGSMAATREGELEN VOOR GEBRUIK.

VEILIGHEIDSWAARSCHUWINGEN

• Niet aanbevolen voor kinderen jonger dan 12 jaar. Zoals met alle elektrische producten, moeten voorzorgsmaatregelen worden genomen tijdens het hanteren en gebruiken om het risico op elektrische schokken te verminderen.
• Toezicht door een volwassene is te allen tijde vereist.
• Voor elk gebruik moet een volwassene het product en de batterij controleren om vast te stellen dat er geen schade of gevaren zijn.
• RAAK GEEN DRAAIENDE PROPELLERS AAN.
• Zorg ervoor dat niets opzettelijk contact maakt met draaiende propellers.
• Voorkom contact met draaiende bladen door de afstandsbediening uit te schakelen voordat u de drone hanteert.
• Wees voorzichtig en let op uw omgeving tijdens het bedienen van de drone.
• Laat de drone niet in dieren, mensen of levenloze objecten vliegen.
• Houd de drone uit de buurt van elektriciteitsleidingen, gebouwen, bomen, openbare ruimtes en andere potentieel gevaarlijke gebieden.
• Niet gebruiken in regen, harde wind en/of elk type zwaar weer.
• Laat de drone niet landen op natte oppervlakken.
• Raak de drone nooit aan en laat anderen de drone niet aanraken terwijl deze vliegt.
• Schakel de drone altijd uit wanneer deze niet in gebruik is.

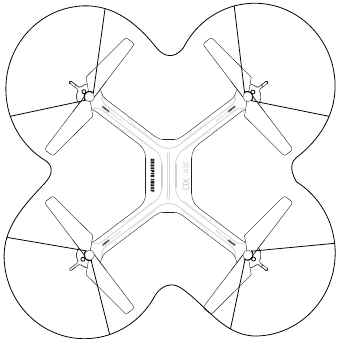

• Laat de drone altijd in grote open ruimtes vliegen.
• Laat drones nooit boven of in de buurt van mensen vliegen, plotselinge veranderingen in de wind of andere omstandigheden kunnen leiden tot onverwachte crashes.
• Wees altijd voorzichtig bij het besturen van dronevoertuigen, houd u aan de relevante wetten, respecteer de privacy en eigendomsrechten van anderen.
• De drone mag nooit worden gewijzigd of gebruikt voor iets anders dan het beoogde doel.

GELIEVE ELEKTRONICA OP DE JUISTE MANIER TE RECYCLEN OF WEG TE GOOIEN. RECYCLING INFORMATIE IS BESCHIKBAAR OP WWW.MERCHSOURCE.COM

Waarschuwing voor schending van de privacy
Houd altijd rekening met de privacy van anderen en neem geen video op en maak geen foto's van anderen zonder hun toestemming. Controleer en leef uw federale, staats- en lokale wetten met betrekking tot privacy na.

INHOUD

DX-4 HD Video Drone

Dronecontroller

USB-oplaadkabel

Smartphonehouder

Reservepropellers

INFORMATIE OVER DE BATTERIJ VAN DE AFSTANDSBEDIENING

1. Schuif het batterijvak open
2. Plaats 6 "AA"-batterijen zoals weergegeven in het bovenstaande diagram
3. Plaats het batterijvak terug en sluit het

WAARSCHUWING LITHIUM-POLYMEER BATTERIJ

Er bestaat een risico op brand en persoonlijk letsel als de Li-Po-batterij wordt doorboord, beschadigd of verkeerd wordt gebruikt

• Stel de batterij nooit bloot aan extreme temperaturen of vocht
• Stel de batterij niet bloot aan sterke schokken
• Houd de batterij altijd uit de buurt van ontvlambare materialen
• Gebruik alleen batterij(en), oplader(s) en/of adapters die door de fabrikant zijn gespecificeerd, indien van toepassing, gespecificeerd door de fabrikant
• De batterij is niet te onderhouden
• Laat de batterij afkoelen tot kamertemperatuur voordat u deze oplaadt
• Laat de batterij tijdens het opladen nooit onbeheerd achter
• Recycle of gooi de batterij weg in overeenstemming met de federale, staats- en lokale wetgeving

BEWAAR DEZE HANDLEIDING TER REFERENTIE

BATTERIJWAARSCHUWING

• Meng geen oude en nieuwe batterijen
• Meng geen alkaline-, standaard- (koolstof-zink) of oplaadbare (nikkel-cadmium) batterijen
• Plaats de batterijen met de juiste polariteit. Sluit de voedingsklem niet kort
• Gebruik alleen batterij(en), oplader(s) en/of adapters die door de fabrikant zijn gespecificeerd, indien van toepassing, gespecificeerd door de fabrikant
• Gebruik, vervang en laad (indien van toepassing) batterijen altijd op onder toezicht van een volwassene

BEWAAR DE VERPAKKING TER REFERENTIE, DEZE BEVAT BELANGRIJKE INFORMATIE

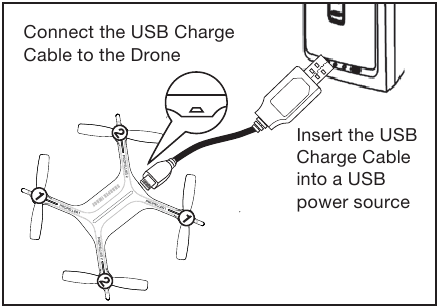

BATTERIJ OPLADEN

Opmerking: de batterij-oplaadkabel licht op wanneer de batterij wordt opgeladen en gaat uit wanneer de batterij volledig is opgeladen. De oplaadtijd is ongeveer 120 minuten.

Schakel de drone uit voordat u hem oplaadt.

Sluit de batterij-oplaadkabel aan op de micro-USB-poort op de drone.

Sluit de USB-connector aan op de stroombron.

Propellers vervangen

1. Volg het diagram
2. Verwijder de schroef van de bovenkant van de propeller
3. Verwijder de kapotte propeller en vervang deze door een nieuwe propeller
4. Zorg ervoor dat u het juiste blad hebt geïnstalleerd. Elk blad heeft een nummer erop geschreven. Stem de bladen overeen met het overeenkomstige nummer op de drone
5. Plaats de schroef in de bovenkant van de propeller


DRONE-APP

Ga naar uw app store op uw smartphone en download de "360 Flight"-applicatie.

Drone koppelen - Eerste keer

1. Druk op de knop Connect to Wi-Fi (Verbinding maken met wifi)
2. Volg de instructies op het scherm


Na het verbinden van de drone

1. Druk op de Stream Button (Streambutton) om te beginnen met streamen
2. Druk op de Album Button (Albumbutton) om foto's en video's te bekijken



DRONE-CONTROLLER

TELEFOONHOUDER INSTALLEREN

Steek de antenne door het gat aan de onderkant van de Smart Phone Mount (Smartphonehouder).

Lijn het gat op de Mount (Houder) uit met het gat in de antenne. Plaats de schroef om de Mount (Houder) aan de afstandsbediening te bevestigen.

Schuif de telefoon voorzichtig in de Mount (Houder) door aan de bovenkant van de Mount (Houder) te trekken. Pas de hoek dienovereenkomstig aan.

DRONE BEDIENEN

Stap 1 – Checklist vóór de vlucht

1. Lees alle waarschuwingen en instructies.
2. Installeer de batterijen in de afstandsbediening.
3. Zorg ervoor dat de drone en de afstandsbediening zijn uitgeschakeld.
4. Installeer de dronehouder.
5. Laad de batterijen op.

Stap 2 – Een locatie kiezen

• De drone is ontworpen om binnen en buiten te vliegen.
• Zorg er altijd voor dat u voldoende ruimte heeft om de drone te vliegen.
• Volg altijd de waarschuwingen.

Stap 3 – De drone starten

1. Zorg ervoor dat uw afstandsbediening is uitgeschakeld en schuif de droneschakelaar naar AAN. De dronelampjes beginnen te flikkeren.
2. Plaats de drone op een vlakke, egale ondergrond met vrije ruimte volgens het diagram (Fig. 1).
3. Schakel de afstandsbediening in. Zorg ervoor dat de linker joystick (throttle) in een neutrale positie staat (de joystick staat in het midden).
4. Duw de joystick omhoog en vervolgens omlaag.
5. Een enkele toon geeft aan dat de drone is gekoppeld. De dronelampjes flikkeren snel en gaan permanent branden zodra ze zijn gekoppeld.
6. Als het koppelen niet lukt, herhaalt u de stappen 3-4.

Stap 4 – Opstijgen

1. Duw de Throttle Joystick langzaam en voorzichtig omhoog. De drone begint te stijgen. U kunt een deel van de afwijking van de drones compenseren met behulp van de Multi Directional Button of door stap 5 te volgen. Mogelijk moet u deze stap een paar keer oefenen voordat u de drone met succes in de lucht krijgt.
2. U kunt de throttle loslaten zodra u de gewenste hoogte hebt bereikt. De drone schakelt de auto hover function in.

Stap 5 – Drone begint af te drijven

Volg deze stap als uw drone begint af te drijven tijdens het opstijgen of tijdens de vlucht.

• Drone drijft naar achteren: Druk op de forward Direction Trim Button.
• Drone drijft naar voren: Druk op de Backwards Direction Trim Button.
• Drone drijft naar links: Druk op de Right Direction Trim Button.
• Drone drijft naar rechts: Druk op de Left Direction Trim Button.
• Drone draait met de klok mee (drone van bovenaf gezien): Druk op de Left Spin Trim Button
• Drone draait tegen de klok in (drone van bovenaf gezien): Druk op de Right Spin Trim Button

Stap 6 – Drone bedienen tijdens de vlucht

Het bereik van de drones is ongeveer 120 meter of 45 meter hoogte:

• Lees en ken alle waarschuwingen.
• Behoud uw gewenste hoogte met behulp van de Throttle.
• Duw de Throttle joystick naar rechts of links om de drone te laten draaien.
• Gebruik de rechter joystick om naar voren, naar achteren en van links naar rechts te bewegen.
• Bekijk stap 5 als uw drone begint af te drijven.
• De drone begint te knipperen wanneer de drone is gekoppeld aan de afstandsbediening en de batterij bijna leeg is.

Stap 7 – Drone landen

Er zijn twee manieren om de drone te landen:

1. Druk op de Auto Land Button. De drone begint langzaam te landen. Als de drone begint af te drijven, kunt u de richting van de drone nog steeds regelen met behulp van de Multi Directional Button.
2. Duw de Throttle Joystick langzaam en voorzichtig omlaag totdat de drone landt. Als de drone begint af te drijven, kunt u de richting van de drone nog steeds regelen met behulp van de Multi Directional Button.

Schakel altijd de afstandsbediening uit voordat u de drone ophaalt of oppakt. Dit helpt u te voorkomen dat u per ongeluk de propellers activeert.

MODI

Stunt Button

Zodra u vertrouwd bent met het vliegen met de drone, gebruikt u de Stunt Button om acrobatische stunts uit te voeren.

1. Laat de drone zweven tot minstens 3 meter hoogte.
2. Druk op de Stunt Button. U hoort pieptonen uit de afstandsbediening komen
3. Beweeg de Multi Directional Button in de gewenste richting waarin u de drone wilt laten omdraaien

Auto Take Off Button

Zodra u vertrouwd bent met het vliegen met de drone, gebruikt u de Auto Take Off Button voor een gemakkelijke start.

1. Schakel de afstandsbediening in
2. Koppel de afstandsbediening aan de drone: Breng de Throttle helemaal omhoog en vervolgens helemaal omlaag, de afstandsbediening piept eenmaal wanneer deze is gekoppeld.
3. Druk op de Auto Take Off Button. De drone begint te stijgen. De drone nivelleert rond 1,5 meter boven de grond en gaat automatisch in de auto hover.
4. Nu kan de drone worden bediend met zowel de throttle als de multi-directionele joystick.

Auto Orientation Button

• De standaardinstelling van Auto Orientation is uitgeschakeld. Om deze modus te activeren, drukt u op de Auto Orientation "+"-button. De afstandsbediening piept twee keer.
• Nadat de drone succesvol is gekoppeld, zijn de 2 witte LED-lampjes in de richting van de oriëntatie de oorspronkelijke voorwaartse oriëntatie. Wanneer de drone in de auto-oriëntatiemodus staat, zal de drone zich oriënteren op de gebruiker (afstandsbediening), ongeacht de richting waarin de drone wijst. Als u de rechter joystick omhoog duwt, wordt de drone van de gebruiker af gestuurd, als u hem naar rechts duwt, beweegt de drone naar rechts, enz.
• De afstandsbediening piept elke 6 seconden om aan te geven dat de drone in de Auto Orientation-modus staat.
• Om de modus te verlaten, drukt u op de "-"-button. De afstandsbediening geeft 1 lange pieptoon om aan te geven dat de Auto Orientation-modus is verlaten.

Auto Landing Button

• Zorg ervoor dat u een vlakke, evenwichtige vlucht hebt bereikt, waarbij de drone niet klimt of daalt. Met deze modus kunt u uw drone veilig en langzaam landen zonder de snelheid te hoeven regelen. Het wordt automatisch voor u gedaan.
• De ideale automatische landingshoogte is 7,5-9 meter.
• Druk op de "v"-button om de automatische landing te activeren. De afstandsbediening piept continu totdat u de automatische landingsmodus verlaat.
• Om de drone tijdens de landing te besturen, gebruikt u de rechter bediening totdat de drone de grond heeft bereikt.
• Druk nogmaals op de "v"-button om de automatische landingsmodus te verlaten.

OPMERKING: Zorg ervoor dat de throttle-joystick in de onderste positie staat voordat u de automatische landingsmodus verlaat

Camera – foto's maken en video's maken

• Een foto maken: druk één keer op het camerapictogram in de app om een foto te maken. De 4 hoofdlichten knipperen één keer om aan te geven dat de foto is gemaakt.
• Een video maken: druk één keer op het videopictogram in de app om een video op te nemen. De hoofdlichten knipperen continu om aan te geven dat de video wordt opgenomen. Druk nogmaals op het videopictogram in de app om de opname te stoppen.
• De lampjes branden continu (stoppen met knipperen) wanneer de video-opname is gestopt.

OPMERKING: Foto's en video's kunnen niet tegelijkertijd worden gemaakt.

KLANTENSERVICE: (800) 374-2744

TIPS

• Laat de drone niet in zand of vuil crashen. De drone-tandwielen kunnen verstopt raken
• Oefen bij het eerste leren vliegen met opstijgen en zweven
• Blijf enkele meters van muren en gebouwen vandaan
• Duw de throttle altijd helemaal omlaag na een crash of wanneer er iets vast komt te zitten in de propellers
• Vlieg nooit met drones boven of in de buurt van mensen, plotselinge veranderingen in de wind of andere omstandigheden kunnen leiden tot onverwachte crashes.
• Wees altijd voorzichtig bij het vliegen met dronevoertuigen, houd u aan de relevante wetten, respecteer de privacy en eigendomsrechten van anderen.
• De drone mag nooit worden gewijzigd of gebruikt voor iets anders dan het beoogde doel.

Wijzigingen of aanpassingen aan dit apparaat die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

PROBLEEMOPLOSSING

Als de afstandsbediening is ingeschakeld, licht het lampje op de afstandsbediening niet op:

1. Controleer of de batterijen in de afstandsbediening correct zijn geplaatst OF
2. Vervang ze door nieuwe batterijen

Tijdens het vliegen met de drone knippert de led op de afstandsbediening:

1. De batterijen van de afstandsbediening zijn bijna leeg; vervang ze door nieuwe batterijen

Drone en afstandsbediening zijn correct gekoppeld, maar de drone komt niet van de grond:

1. De batterij van de drone moet worden opgeladen. Gebruik de USB-oplaadkabel om de drone op een stroombron aan te sluiten.

Na het trimmen van de drone is de vlucht erg onstabiel en kan de drone niet goed vliegen:

1. Een of meer bladen zijn hoogstwaarschijnlijk beschadigd;
2. Schakel de drone en de afstandsbediening uit.
3. Vervang ze door het juiste aantal vervangende bladen en probeer opnieuw te vliegen.

Na een botsing is de drone onstabiel:

1. Zet de linkerhendel van de afstandsbediening tegelijkertijd naar linksonder en de rechterhendel van de afstandsbediening naar rechtsonder. Hierdoor wordt de gyroscoop gereset (afb. 1).


2. Als het bovenstaande het probleem niet oplost, start u de drone en de controller opnieuw op en koppelt u ze opnieuw.

Als de dronebladen niet stoppen met draaien:

1. Zet de linkerhendel van de afstandsbediening naar rechtsonder en de rechterhendel van de afstandsbediening tegelijkertijd naar linksonder. Houd 4 seconden vast (afb. 2).


Afstandsbediening en drone kunnen niet worden gekoppeld:

1. Controlepunt: afstandsbediening moet dicht bij de drone zijn, niet meer dan 4 meter.

Opmerking: als er 2 sets drones binnen 4 meter zijn om te koppelen, moet u er eerst één succesvol koppelen voordat u de tweede set koppelt.

Dit apparaat voldoet aan deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1. dit apparaat mag geen schadelijke storing veroorzaken, en
2. dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken.

OPMERKING: Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke storing in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing aan radiocommunicatie veroorzaken. Er is echter geen garantie dat er in een bepaalde installatie geen storing zal optreden.

Als deze apparatuur schadelijke storing veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de storing te verhelpen door een of meer van de volgende maatregelen:

• Richt de ontvangende antenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Let op: om te voldoen aan de richtlijn voor RF-blootstelling, plaatst u de drone op een afstand van minimaal 20 cm van personen in de buurt.

© Sharper Image. Alle rechten voorbehouden.

SHARPER IMAGE® naam en logo zijn geregistreerde handelsmerken die worden vervaardigd en op de markt gebracht door MerchSource, LLC onder licentie. Alle andere logo's en handelsmerken zijn eigendom van hun respectievelijke eigenaars. Het artwork en het ontwerp van deze verpakking worden beschermd door de Amerikaanse auteursrechtwetgeving en mogen niet worden gereproduceerd, gedistribueerd, weergegeven, gepubliceerd of gebruikt voor enig doel zonder voorafgaande schriftelijke toestemming. Het is niet toegestaan om handelsmerk- of auteursrechtvermeldingen op deze verpakking te wijzigen, verwijderen of reproduceren.

©2016 MerchSource, LLC. Alle rechten voorbehouden.
Gedistribueerd door MerchSource, LLC, Irvine, CA 92618.

Referenties

• Home - MerchSource

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Sharper Image DX-4 HD VIDEO DRONE Handleiding

Beschikbare talen
