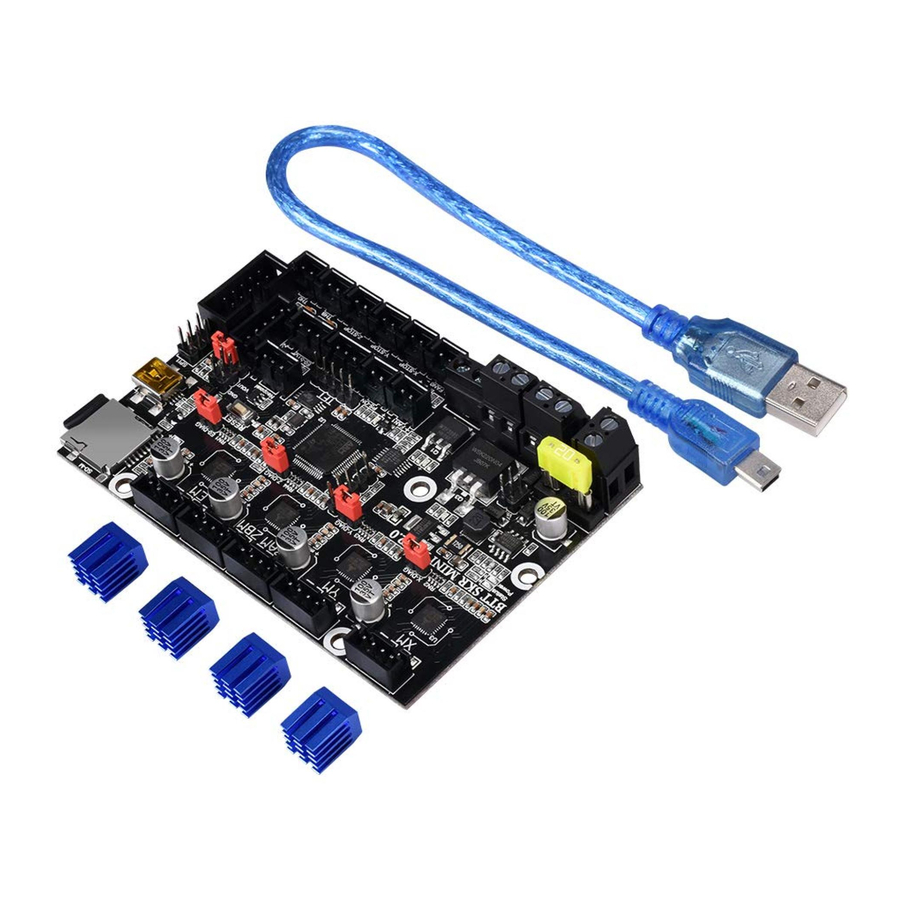

Introductie

BTT SKR MINI E3 V2.0 is een aangepast moederbord voor de Ender3-printer, gelanceerd door het 3D-printteam van Shenzhen BIGTREE technology co., LTD., dat het moederbord van de originele Ender3-printer perfect kan vervangen.

Moederbordfuncties (introduceert voornamelijk upgrades op basis van V1.2)

1. Gebruik de MP1584EN-powerchip, ondersteun 12-24V-stroominvoer, de maximale uitgangsstroom kan 2,5 A bereiken;
2. De MOS-buis voor het verwarmde bed gebruikt WSK220N04, lage on-weerstand, groter warmteafvoergebied en vermindert warmteontwikkeling;
3. Onboard Sensorless homing-functie, die kan worden gebruikt door de jump cap aan te sluiten;
4. Optimaliseer de PCB-kaart en het frame om het fenomeen van schroefgatopeningen en schroeven die componenten raken te voorkomen;
5. Ondersteuning voor BLtouch, filamentdetectie, BTT UPS 24V V1.0, BTT Relay V1.2, enz.;
6. Onboard EEPROM: AT24C32;
7. Voeg parallelle dubbele Z-as interface toe;
8. Vergroot de kaartlaag: 4-laags kaart;
9. Vergroot het warmteafvoergebied van de achterste driver en versterk het warmteafvoervermogen;
10. Twee CNC-ventilatorinterfaces;
11. Vergroot de afstand tussen de driving chip en de componenten om de problemen veroorzaakt door het koellichaam te vermijden;
12. Voeg een beveiligingsapparaat toe aan de thermistorinterface;
13. 5V-voeding met BLtouch-, TFT- en RGB-interfaces is optioneel;
14. De driver deelt een fysieke UART-poort, wat IO bespaart en de stabiliteit verbetert.

Moederbordparameters

Uiterlijk: 100,75 * 70,25 mm
Installatiegrootte: controleer BTT SKR MINI E3 V2.0-SIZE.pdf voor details
Laag: 4 lagen
MCU: ARM Cortex-M3 STM32F103RCT6
Stroominvoer: DC 12 / 24V
Logische spanning: 3,3 V
Motordriver: UART-modus van onboard TMC2209;
Motor drive-interface: XM, YM, ZAM, ZBM, EM
Temperatuursensorinterface: TH0, THB, 2 kanalen 100K NTC (thermische weerstand)
Display: 2,4 inch TFT, 3,5 inch TFT, Ender3 origineel LCD12864-scherm, enz.
PC-communicatie-interface: mini-USB-B-type, gemakkelijk aan te sluiten en los te koppelen, communicatie-baudrate 115200
Ondersteuningsbestandsformaat: G-code
Aanbevolen software: Cura, Simplify3D, pronterface, Repetier-host, Makerware

Beschrijving van moederbordindicatoren

Na het inschakelen van het moederbord:

3.3v rood licht is stroomindicator: het rode licht brandt, wat duidt op een normale stroomtoevoer;

Status rood licht is de Status indicator: bij het updaten van de firmware knippert deze.

D8 groen licht is de HB-statusindicator voor het verwarmde bed: het brandt altijd wanneer het wordt verwarmd en gaat uit wanneer het niet wordt verwarmd.

D6 groen licht is de indicator van de E0-status van de verwarmingsbuis: het brandt altijd tijdens het verwarmen en gaat uit wanneer het niet wordt verwarmd.

D10 groen licht voor CNC-ventilator FAN0 statusindicator: het licht op wanneer het is ingeschakeld en gaat uit wanneer het is uitgeschakeld.

D7 groen licht voor CNC-ventilator FAN1 statusindicator: het licht op wanneer het is ingeschakeld en gaat uit wanneer het is uitgeschakeld.

Communicatie tussen moederbord en pc

Het moederbord communiceert met de pc (Windows-systeem) via de [USB]-interface. Vóór de communicatie moet de driver worden geïnstalleerd om normaal te kunnen worden gebruikt.

Methode voor het verkrijgen van stuurprogramma's: Website: https://github.com/bigtreetech Download het bestand met de naam: mapleDrv om het te installeren.

Interface Instructie

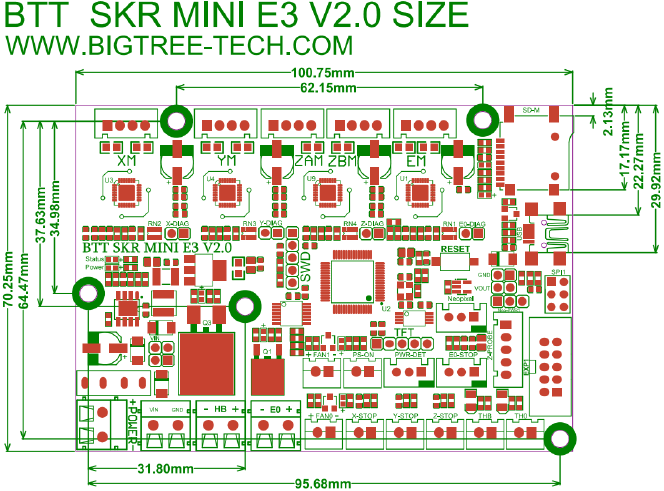

1. Moederbord Maat Diagram

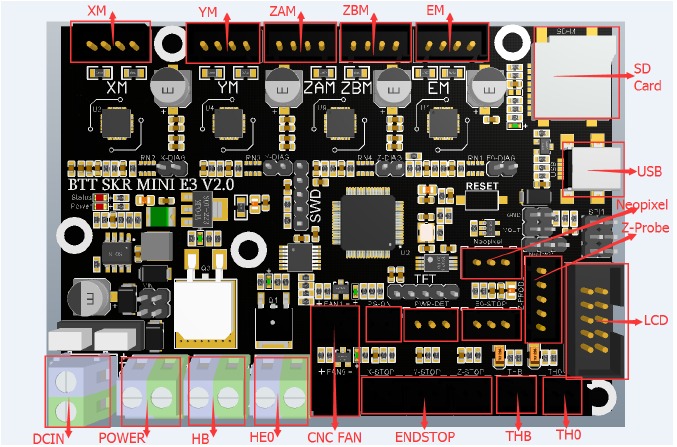

2. Moederbord Bedradingsschema

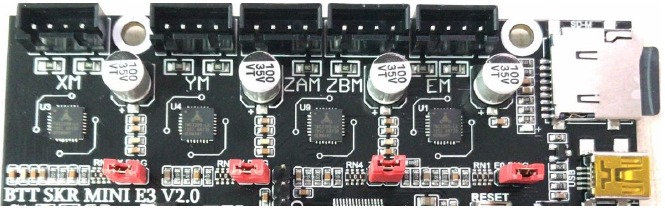

3. Sensorless Homing Functie Selectie:

   Zoals in de afbeelding te zien is, kan de Sensorless homing-functie worden gebruikt om de corresponderende as met de jumper cap te verbinden.
   Opmerking: als u deze functie selecteert, kunt u geen externe ENDSTOP gebruiken!!

4. 5V-stroomselectie voor BLtouch-, TFT- en RGB-interfaces:

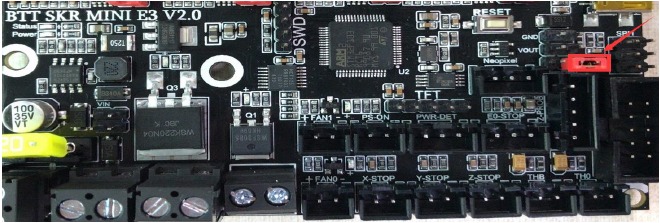

   1. onboard +5V voeding:

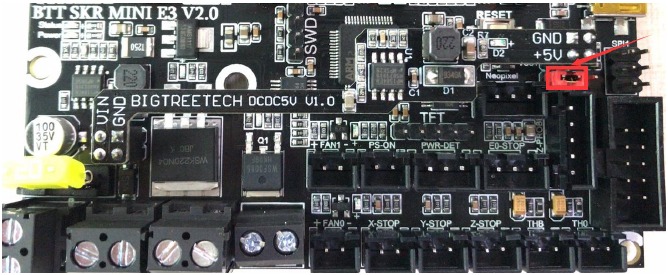

   2. Gebruik BIGTREETECH DCDC5V V1.0 module+5V voeding:

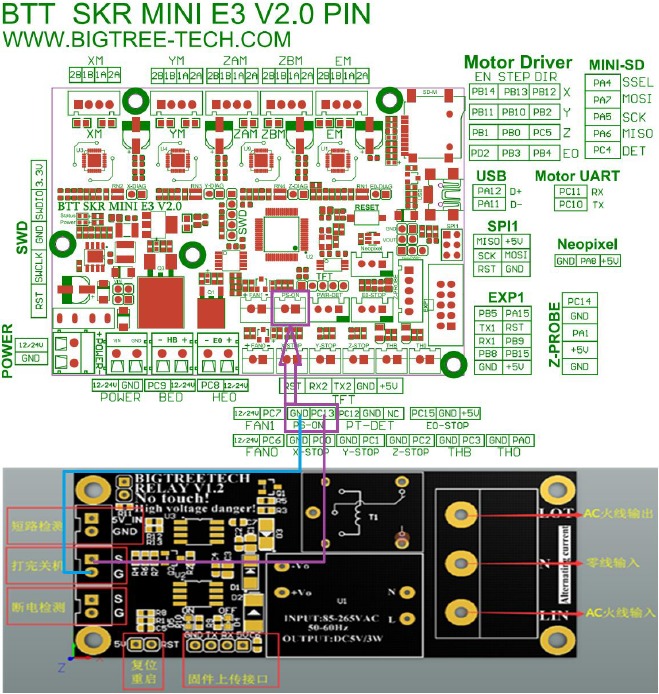

5. Verbinding met BIGTREETECH Relay V1.2:

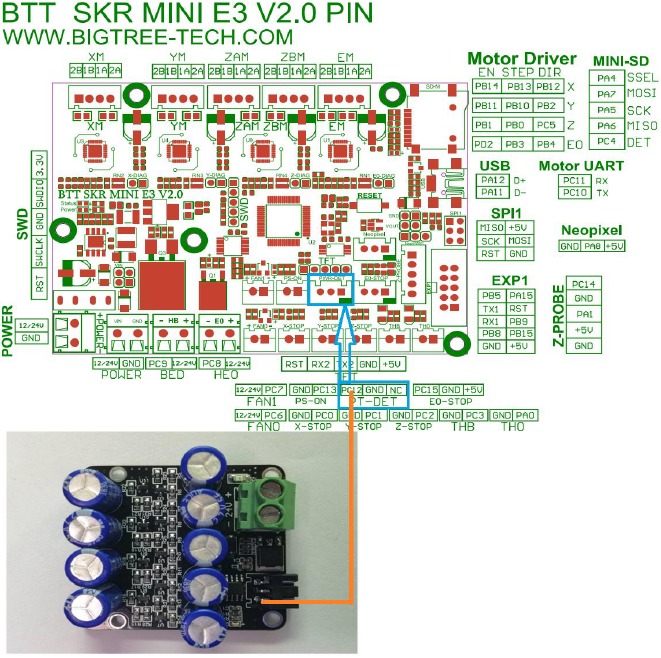

6. Verbinding met BTT UPS 24V V1.0:

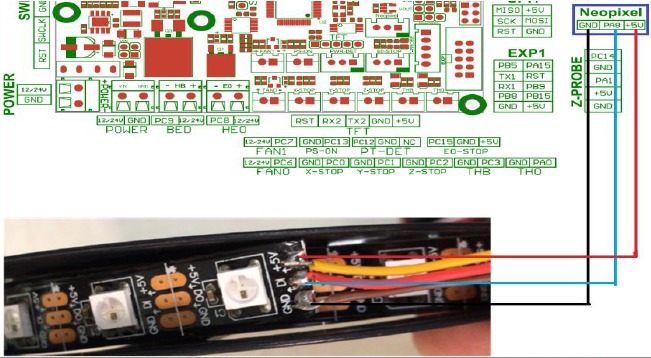

7. Verbinding met Neopixel-verlichting:

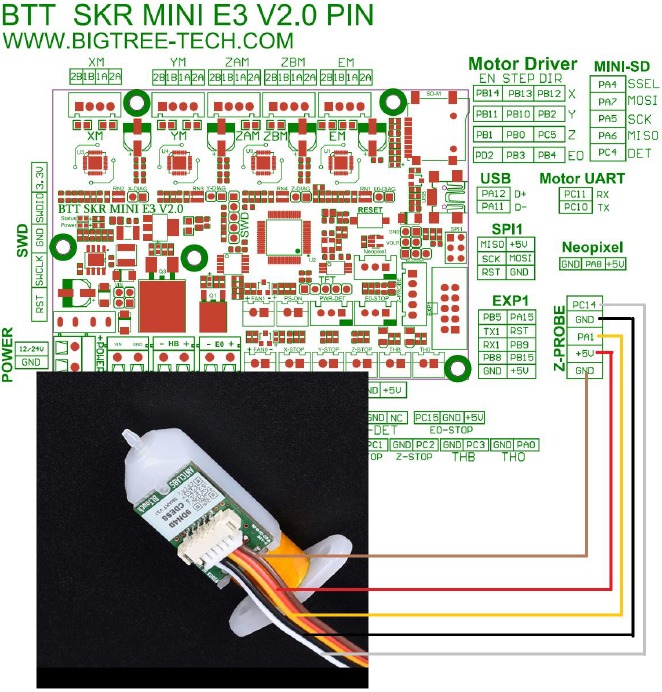

8. Verbinding met BLtouch:


De firmwarebeschrijving van het moederbord

Het fabrieksmoederbord is geïnstalleerd met firmware voor het testen (model Ender3), die direct kan worden gebruikt of naar eigen behoefte kan worden gewijzigd.

1. De Firmware Acquisitie Methode van het Moederbord:
   Verkrijg door de klantenservice of technisch personeel te vragen;
   Download op de Open source website van ons bedrijf: https://github.com/bigtreetech
2. Moederbord Firmware update methode
   Kies het bestand dat geschikt is voor uw model in het gedownloade firmwarepakket om naar de SD-kaart Root directory te kopiëren.
   Opmerking: de bestandsnaam kan niet worden gewijzigd, firmware.bin moet in kleine letters zijn!
   Plaats de SD-kaart in de SD-kaartsleuf van het moederbord, schakel de stroom opnieuw in of druk op de reset-toets en wacht ongeveer 10 seconden. Daarna kan de update worden voltooid. 3.Raadpleeg voor doe-het-zelf-moederbordfirmware de BTT SKR MINI E3 V2.0-PIN.pdf gegevens.

Opmerkingen

1. Firmware bestandsnamen in SD-kaart kunnen niet worden gewijzigd. (inclusief hoofdletters en kleine letters).
2. Het bedradingsproces en het plug-in-driving-proces moeten worden uitgevoerd onder het voorbehoud van uitschakeling. Het inschakelen kan worden gestart na het controleren van de correcte aansluiting van de lijn en de correcte plaatsing van de driver, om te voorkomen dat de verkeerde aansluiting van het moederbord en de driver doorbrandt en onnodige verliezen veroorzaakt.
3. Het E3-moederbord kan het LCD12864-scherm ondersteunen met de interface CR10_STOCKDISPLAY.

Neem contact met ons op als u andere problemen ondervindt. We zullen uw vragen zeker geduldig beantwoorden. Als u goede suggesties heeft over onze producten, geef ons dan feedback. We zullen ze serieus overwegen. Bedankt voor het kiezen van BIGTREETECH-producten!

Referenties

• bigtreetech (BIGTREETECH) · GitHub
