BIGTREETECH SKR Mini E3 V3.0 Moederbord Handleiding.

Instructie

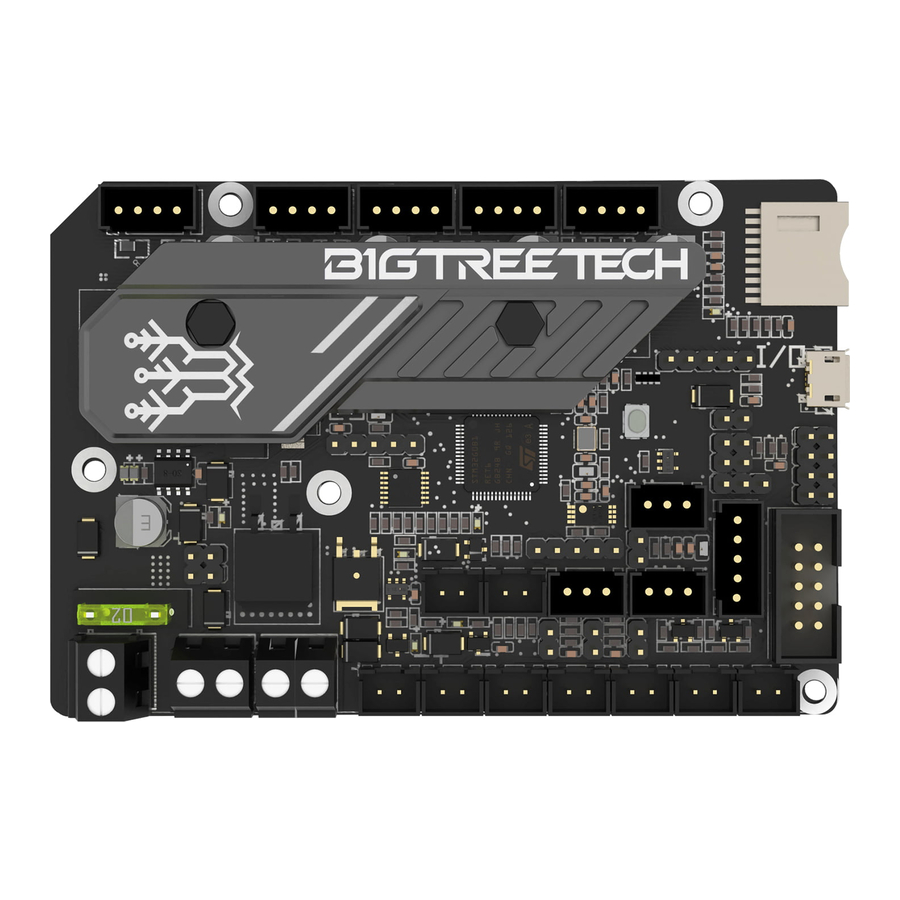

BTT SKR MINI E3 V3.0 is een moederbord ontworpen voor Ender3, dat is gelanceerd door het 3D-printingteam van Shenzhen Big Tree Technology Co., Ltd. Het is de perfecte vervanging van het originele moederbord van Ender3.

Kenmerken

• Nieuw ontworpen moederbord ID (Industrial Design) maakt het er goed uitzien
• Maakt gebruik van STMicroelectronics G0-serie MCU STM32G0B1RET6
• Verbeterd koellichaam verbetert de warmteafvoer
• Thermistor-ingangen zijn beschermd tegen kortsluiting naar Vin
• Heeft een derde PWM-gestuurde koelventilatoruitgang toegevoegd
• Gebruikt MicroUSB in plaats van MiniUSB-interface
• Heeft een +3.3V stroomvoorziening toegevoegd voor de SPI-uitvoer header

Parameters

Moederbord LED betekenissen

• Wanneer het moederbord is ingeschakeld:
  • Power LED = Rood. Continu aan = Normale stroomtoevoer
  • Status LED = Rood. Knippert tijdens een firmware-update. Anders bestuurd door firmware
  • D8 groen licht voor de hot bed HB status indicator: altijd aan tijdens het verwarmen, uit wanneer niet verwarmd;
  • D6 groen licht voor de verwarmingsstaaf E0 status indicator: altijd aan wanneer D6 groen licht voor de verwarmingsstaaf E0 status indicator: verwarmen, uit wanneer niet verwarmd; altijd aan tijdens het verwarmen, uit wanneer niet verwarmd;
  • D10 groen licht voor de CNC ventilator FAN0 status indicator: aan wanneer open, D6 groen licht voor de verwarmingsstaaf E0 status indicator: uit wanneer gesloten.altijd aan tijdens het verwarmen, uit wanneer niet verwarmd;
  • D7 groen licht voor de CNC ventilator FAN1 status indicator: aan wanneer open, uit wanneer gesloten.
  • D3 groen licht voor de CNC ventilator FAN2 status indicator: aan wanneer open, uit wanneer gesloten.
  • D9 groen licht voor de SD kaart status indicator: licht op wanneer geplaatst in de SD, uit wanneer eruit getrokken.

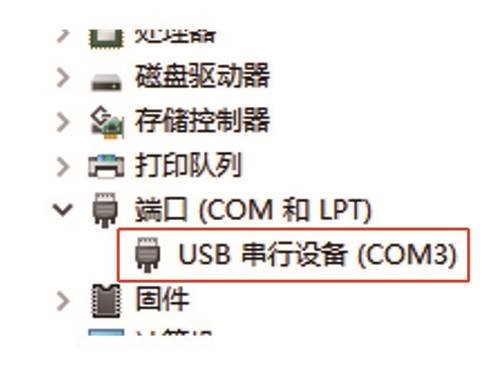

Communicatie van moederbord en PC

• Het moederbord kan communiceren met een PC via de USB-interface. Dezelfde USB-interface kan worden gebruikt om te communiceren met een Raspberry pi of een ander host apparaat.


Moederbord Interfaces

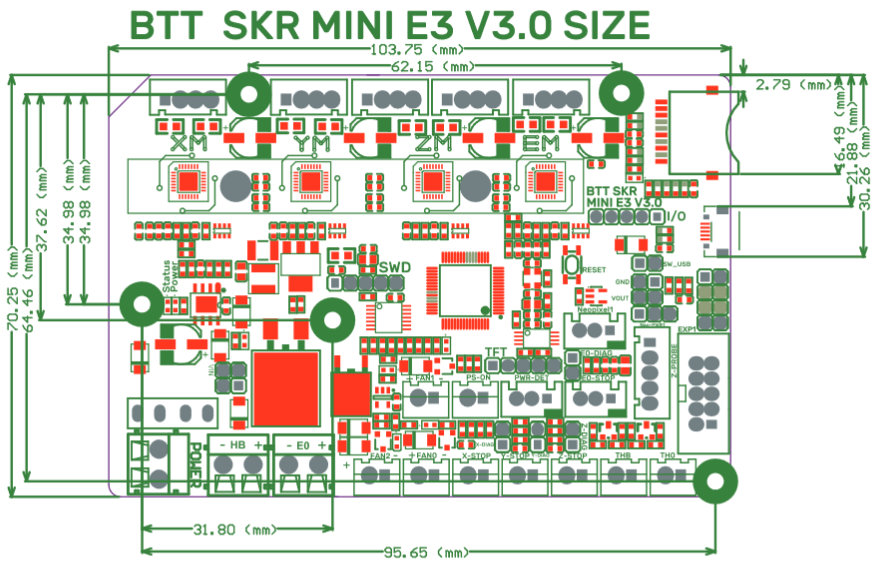

Afmeting Diagram

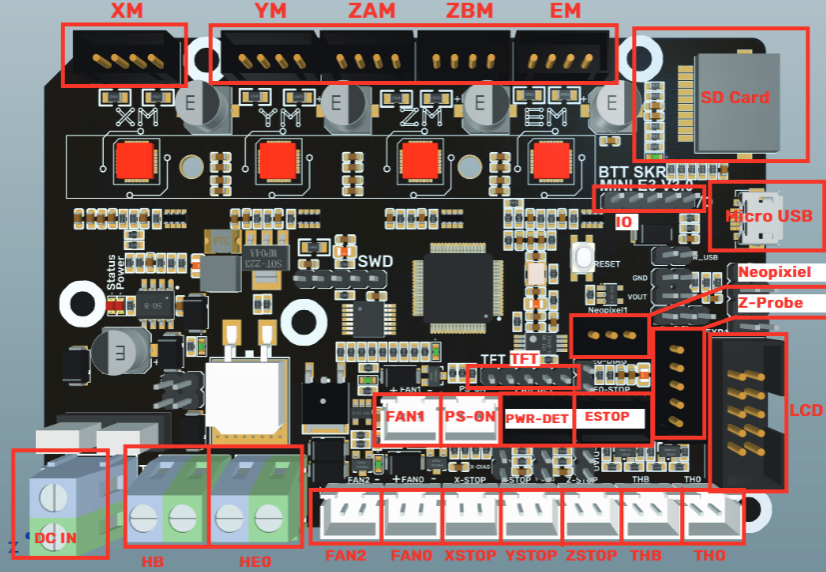

Bedradingsschema

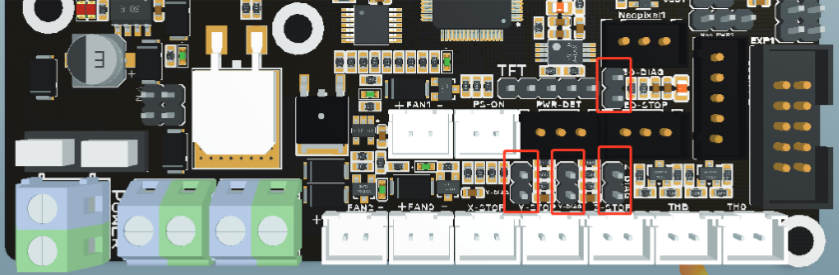

Sensorless homing functie

Zoals weergegeven, verbind de corresponderende assen met de jump caps om de Sensorless homing functie te kiezen
LET OP: Als u deze functie kiest, kunt u geen externe ENDSTOP gebruiken!

5V stroomvoorziening voor BLtouch, TFT, RGB interfaces

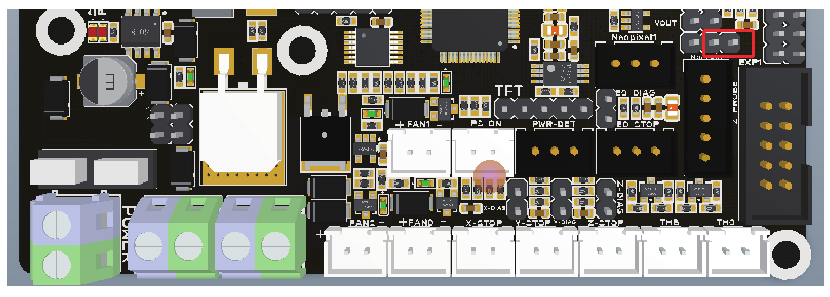

1. Om de onboard 5V PSU te gebruiken, verbindt u de pinnen die in de onderstaande afbeelding worden weergegeven met een jumper.

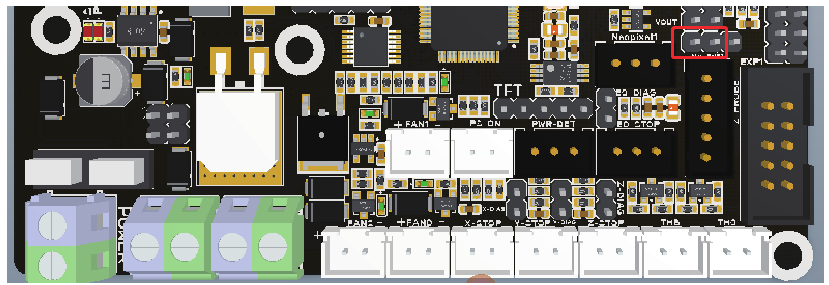

2. Om een externe BIGTREETECH DCDC5V V1.0 module te gebruiken, verbindt u de pinnen die in de onderstaande afbeelding worden weergegeven met een jumper.

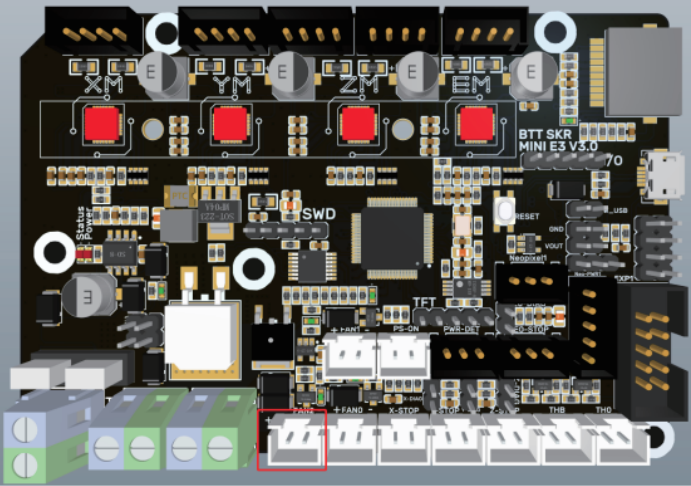

Aansluiting van koelventilator

Sluit de ventilator aan via FAN2 om de hele machine te koelen.
Let op: de bedrijfsspanning is hetzelfde als de ingangsspanning om schade te voorkomen.

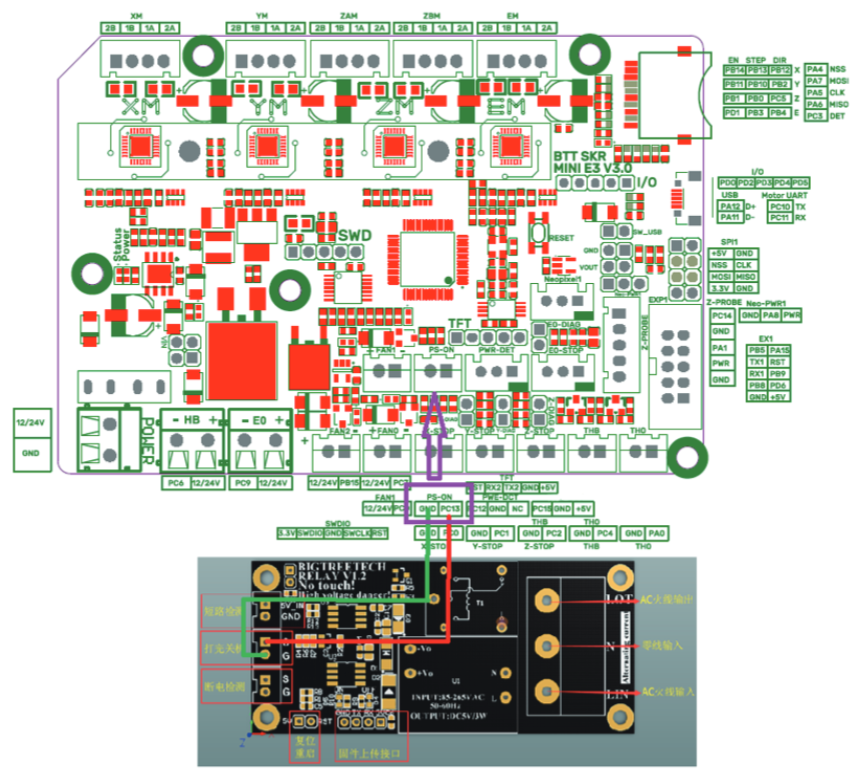

Aansluiting op BIGTREETECH Relay V1.2

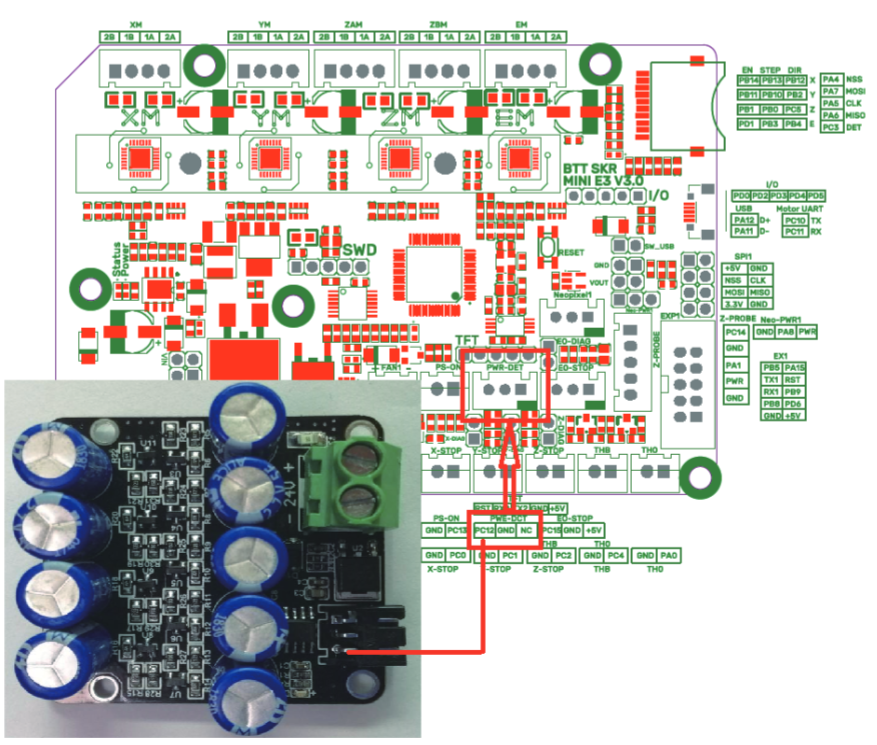

Aansluiting op BTT UPS 24V V1.0

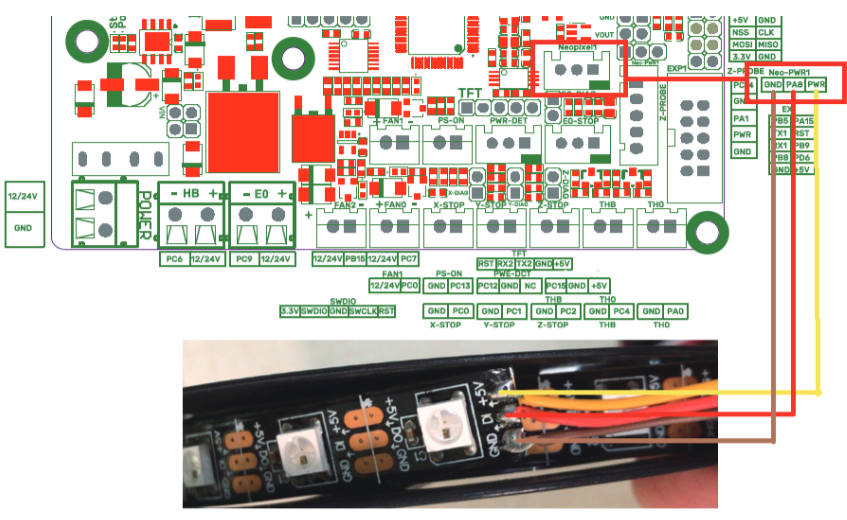

Aansluiting op Neopixel licht

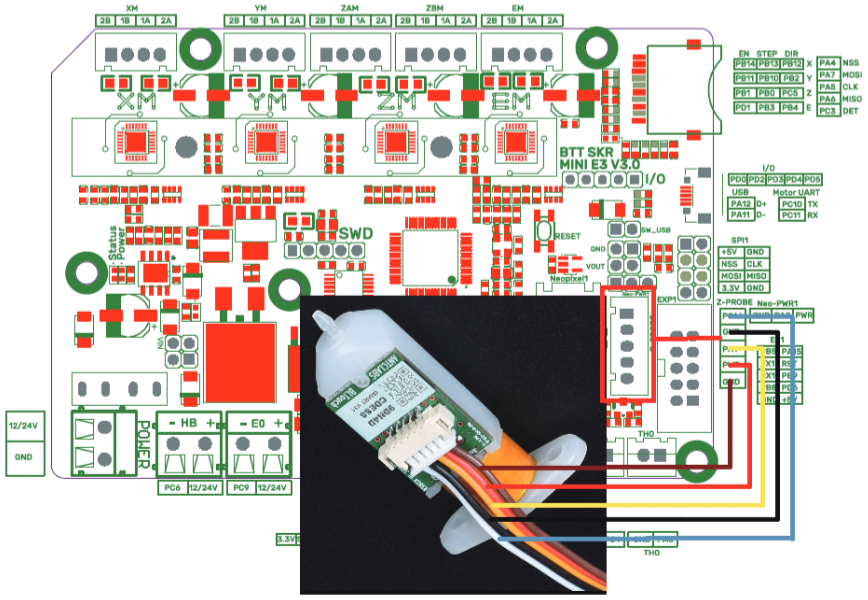

Aansluiting op BL touch

Firmware van moederbord

Het pakket bevat de firmware voor het testen (Ender3), die direct kan worden gebruikt of kan worden gewijzigd aan uw behoeften.

• Hoe de firmware te verkrijgen
  Neem contact op met onze klantenservice of technische ondersteuning;
  Log in op onze website om te downloaden: https://github.com/bigtreetech
• Moederbord firmware update
  Kopieer het bestand firmware.bin naar de root directory van de SD-kaart
  LET OP: Wijzig de bestandsnaam niet!
  Plaats de SD-kaart in de sleuf, schakel de stroom opnieuw in of reset, de update is voltooid na 10 seconden. U zou de status LED rood moeten zien knipperen tijdens de update.
• Raadpleeg de BTT SKR MINI E3 V3.0-PIN.pdf voor het zelf maken van de moederbordfirmware.

• De tekstvorm en de bestandsnaam van de firmware op de SD-kaart mogen niet worden gewijzigd van "firmware.bin".
• De bedrading moet worden gedaan voordat de stroom wordt ingeschakeld.
• Het LCD-scherm ondersteunt alleen het LCD12864-scherm met CR10_STOCKDISPLAY-interface.
