Handleiding Frigidaire Gallery vaatwasser

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Lees alle instructies voordat u deze vaatwasser gebruikt.

Voor uw veiligheid

• Gebruik uw vaatwasser alleen zoals aangegeven in deze gebruikers- en onderhoudshandleiding.
• Deze handleiding behandelt niet alle mogelijke omstandigheden en situaties die zich kunnen voordoen. Gebruik uw gezond verstand en wees voorzichtig bij het installeren, bedienen en onderhouden van elk apparaat.
• NSF-gecertificeerde residentiële vaatwassers zijn niet bedoeld voor erkende voedingsbedrijven.
• DE VAATWASSER MOET ELEKTRISCH GEAARD ZIJN. Lees de installatie-instructies voor meer informatie.
• Deze vaatwasser is ontworpen om te werken op normale huisstroom (120 V, 60 Hz). Gebruik een circuit dat is uitgerust met een zekering van 15 ampère of een stroomonderbreker. Gebruik een zekering van 20 ampère als de vaatwasser is aangesloten op een afvalverwijderaar.
• Gebruik de vaatwasser niet tenzij alle omhullingspanelen op de juiste plaats zitten.
• Om beknelling en/of verstikking te voorkomen, verwijdert u de deur of het deurvergrendelingsmechanisme van elke vaatwasser die wordt weggegooid of niet in gebruik is.
• Houd jonge kinderen en baby's uit de buurt van de vaatwasser wanneer deze in werking is.
• Laat kinderen niet op de deur of rekken van een vaatwasser klimmen, zitten, staan of spelen.
• Gebruik alleen reinigingsmiddelen en spoelmiddelen die worden aanbevolen voor gebruik in een vaatwasser.
• Bewaar vaatwasmiddel en spoelmiddelen buiten het bereik van kinderen.
• Was geen plastic voorwerpen, tenzij ze zijn gemarkeerd met: "Dishwasher Safe" (vaatwasmachinebestendig) of iets dergelijks. Neem contact op met de fabrikant voor aanbevelingen als het niet is gemarkeerd. Artikelen die niet vaatwasmachinebestendig zijn, kunnen smelten en een potentieel brandgevaar vormen.
• Schakel de elektrische stroom naar de vaatwasser uit voordat u onderhoudswerkzaamheden uitvoert.
• Als de vaatwasser in een afvalverwijderaar afvoert, zorg er dan voor dat de afvalverwijderaar volledig leeg is voordat u de vaatwasser gebruikt.
• Reparaties moeten worden uitgevoerd door een gekwalificeerde technicus.
• Knoei niet met de bedieningselementen.
• Raak het verwarmingselement niet aan tijdens of onmiddellijk na
• Wees voorzichtig bij het uitladen van de vaatwasser wanneer de optie SANITIZE (desinfecteren) is geselecteerd. De inhoud kan direct na het einde van de cyclus heet aanvoelen.
• Waterdamp uit de ontluchting kan heet aanvoelen wanneer de optie SANITIZE (desinfecteren) is geselecteerd. Wees voorzichtig en laat kleine kinderen niet rond de ontluchting van de vaatwasser spelen of deze aanraken.
• Let bij het inladen van de te wassen items op het volgende:
  Plaats scherpe voorwerpen en messen zo dat ze waarschijnlijk geen schade aan de deurafdichting of kuip veroorzaken.
  Laad scherpe voorwerpen en messen in met de handgrepen omhoog om het risico op snijwonden te verminderen.
• Onder bepaalde omstandigheden kan waterstofgas worden geproduceerd in een warmwatersysteem dat gedurende 2 weken of langer niet is gebruikt. WATERSTOFGAS IS EXPLOSIEF. Als het warmwatersysteem gedurende een dergelijke periode niet is gebruikt, zet u het voor gebruik van de vaatwasser enkele minuten aan. Dit zal eventueel opgehoopt waterstofgas vrijgeven. WATERSTOFGAS IS ONTVLAMBAAR. Rook niet en gebruik geen open vuur gedurende deze tijd.
• Bewaar of gebruik geen brandbare materialen, benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of enig ander apparaat.

Om het risico op brand, elektrische schokken of letsel bij het gebruik van uw vaatwasser te verminderen, dient u de bovenstaande basisvoorzorgsmaatregelen te volgen.

Deze symbolen helpen u te waarschuwen voor gevaren zoals persoonlijk letsel, brandwonden, brand en elektrische schokken.

PRODUCTREGISTRATIE

Door uw product bij Frigidaire te registreren, kunnen we u beter van dienst zijn. U kunt zich online registreren op www.frigidaire.com of door uw productregistratiekaart per post op te sturen.

OPMERKING
Waarom energiezuinige units lange cycli draaien: Verschillende factoren zijn belangrijk voor het wassen van vaatwerk. Het energieverbruik van de vaatwasser is verminderd door meer factoren toe te passen die niet zoveel energie verbruiken en minder factoren die meer energie verbruiken. Het gevolg is dat de wascycli langer duren.

OPMERKING
De vaatwasser is geprogrammeerd om uw laatste cyclus te onthouden, zodat u deze niet elke keer opnieuw hoeft in te stellen. Om de vaatwasser te starten met dezelfde cyclus en opties die bij de vorige wasbeurt zijn geselecteerd, drukt u gewoon op de START/CANCEL (starten/annuleren)-knop.

OPMERKING
Niet alle cycli en opties zijn beschikbaar op alle modellen.

OPMERKING
De lampjes op de console blijven branden zodra de deur is gesloten en de wascyclus begint. Als u wilt dat de lampjes uitgaan terwijl de cyclus loopt, raadpleegt u het gedeelte Console Lights (consolelampjes) voor instructies.

OPMERKING
Zeer belangrijke informatie –Lees dit voordat u uw vaatwasser gebruikt!
Normale geluiden tijdens bedrijf
Deze vaatwasser klinkt niet zoals de meeste vaatwassers - HIJ IS STIL.
Uw vaatwasser met Direct Feed Wash System (wasmachine met directe toevoer) gebruikt energiezuinige motoren voor het was- en afvoordeel van de cyclus die u selecteert. Elke cyclus heeft een reeks watergevulde en -afgevoerde delen voor het wassen en spoelen van de vaat. Aan het begin van elke cyclus hoort u mogelijk de afvoermotor wel of niet. Het volgende geluid dat u hoort, is het opspattende water dat de kuip binnenkomt.
LET OP: Als u deze vaatwasser vergelijkt met eerdere modellen, zult u verrast zijn over wat u NIET hoort.

Aan de slag

1. Vaatwasser inladen (zie Vaat voorbereiden en inladen).
2. Reinigingsmiddel toevoegen (zie Vaatwasser doseerder & reinigingsmiddelen).
3. Spoelmiddel toevoegen, indien nodig (zie Spoel middel).
4. De gewenste CYCLUS selecteren (zie Cyclus diagram). Het indicatielampje gaat branden wanneer geselecteerd.
5. De gewenste OPTIE selecteren (zie Energie opties). Het indicatielampje gaat branden wanneer geselecteerd.
6. Laat de warmwaterkraan die zich het dichtst bij de vaatwasser bevindt lopen totdat het water 49 °C (120 °F) of bijna 49 °C is voor optimale prestaties (zie Watertemperatuur). Zet het water uit.
7. Om te starten, drukt u op de START/CANCEL (starten/annuleren)-knop en sluit u de deur stevig binnen 4 seconden.

OPMERKING
Als de vaatwasserdeur wordt geopend terwijl de unit draait, moet op de START/CANCEL (starten/annuleren)-knop worden gedrukt en de deur onmiddellijk worden gesloten om de unit terug te brengen naar de geselecteerde cyclus en optie, dit moet binnen 10 minuten gebeuren om de cyclus te laten doorgaan.

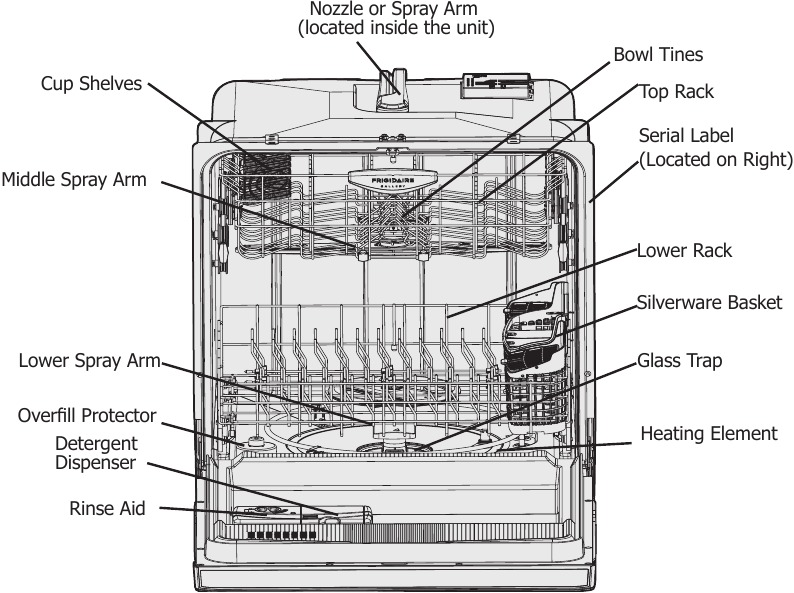

KENMERKEN IN EEN OOGOPSLAG

Uw vaatwasser reinigt door een mengsel van heet water en reinigingsmiddel via de sproeiarmen tegen vervuilde oppervlakken te sproeien. Eerst vult de vaatwasser zich met water dat het filtergebied bedekt. Vervolgens wordt het water door de sproeiarmen gepompt. Vuildeeltjes gaan over het filter en via de afvoer naar beneden terwijl het water wordt weggepompt. Deze reeks stappen wordt indien nodig herhaald. Het aantal watergevulde delen varieert met de cyclus die wordt gebruikt.

Kenmerken kunnen variëren afhankelijk van het model

BEDIENINGSINSTRUCTIES

Wascyclusselecties

De cyclustijden zijn schattingen en variëren met de geselecteerde opties. Heet water is nodig om vaatwasmiddel te activeren en vette voedselresten te smelten. Een automatische sensor controleert de temperatuur van het inkomende water. Als het water niet heet genoeg is, wordt de cyclus verlengd om het water automatisch te verwarmen tijdens de hoofdwas en de laatste spoeling van alle cycli. Dit gebeurt zelfs als de optie HI-TEMP WASH niet is geselecteerd. Wanneer HI-TEMP WASH is geselecteerd, wordt een nog hogere temperatuur bereikt om zwaardere vervuiling aan te pakken.

OPMERKING
De lampjes op de console blijven branden zodra de deur gesloten is en de wascyclus begint. Raadpleeg het gedeelte Consolelampjes voor instructies als u de lampjes wilt uitschakelen tijdens het uitvoeren van de cyclus.

Optieselecties (beschikbaar op bepaalde modellen)

Hi-Temp Wash-optie

Wanneer de optie HI-TEMP WASH is geselecteerd, verwarmt de vaatwasser het water in de hoofdwas tot ongeveer 60 °C (140 °F).

Deze verhoging van de watertemperatuur helpt het vaatwasmiddel effectiever voedselvet en -vuil van de vaat te verwijderen en helpt bij het drogen. De optie HI-TEMP WASH is beschikbaar op de cycli POWER PLUS, NORMAL WASH en TOP RACK. HI-TEMP WASH wordt automatisch geactiveerd wanneer de POWER PLUS-cyclus is geselecteerd.

Wanneer de optie HI-TEMP WASH is geselecteerd, gaat het indicatielampje branden en blijft branden tot het einde van de cyclus. Om de optie HI-TEMP WASH uit te schakelen, drukt u een tweede keer op HI-TEMP WASH. Het indicatielampje gaat uit.

Heat Dry/Air Dry

Het gebruik van de optie HEAT DRY, vooral in combinatie met het gebruik van een spoelmiddel, bevordert het drogen. Als AIR DRY is geselecteerd, wordt de verwarming uitgeschakeld tijdens de droogfase van de geselecteerde wascyclus. Dit verlaagt het energieverbruik enigszins, maar vergroot de kans dat de vaat niet volledig droog wordt.

MaxBoost Dry^TM

Wanneer de optie MaxBoost Dry^TM is geselecteerd, verlengt de vaatwasser de droogtijd met ongeveer 20 minuten. De optie MaxBoost Dry^TM kan worden gebruikt met alle cycli, behalve CHINA CRYSTAL, ENERGY SAVER en RINSE ONLY. Voor de beste droogresultaten kunt u ook een hogere wastemperatuur toepassen door HI-TEMP WASH te selecteren of, nog beter, de optie SANITIZE.
De energie die nodig is om de optie MaxBoost Dry^TM te gebruiken, kost slechts enkele centen per cyclus. U kunt ervoor kiezen de optie MaxBoost Dry^TM niet te selecteren; het is echter mogelijk dat er items in uw vaat zitten die aan het einde van de cyclus niet helemaal droog zijn.

Sanitize-optie

Om uw vaat en glaswerk te desinfecteren, selecteert u de optie SANITIZE. Wanneer deze is geselecteerd, gaat het indicatielampje branden en blijft branden tot het einde van de cyclus. De watertemperatuur in de laatste spoeling wordt verhoogd tot 69 °C (156 °F). Deze optie is beschikbaar in de cycli POWER PLUS, NORMAL WASH en TOP RACK. Alleen deze desinfectiecycli zijn ontworpen om te voldoen aan de NSF-vereisten.

De cyclustijd wordt verlengd totdat de juiste watertemperatuur is bereikt. De waswerking wordt voortgezet tijdens de waterverwarmingsvertraging. Voor het beste resultaat moet de temperatuur van het inkomende water minimaal 49 °C (120 °F) zijn.

De desinfectiecriteria worden mogelijk niet gehaald als er een onderbreking van de cyclus, een stroomstoring optreedt of als de temperatuur van het inkomende water lager is dan 49 °C (120 °F).

Om de optie SANITIZE uit te schakelen, drukt u een tweede keer op SANITIZE. Het indicatielampje gaat uit.

Favoriete cyclus

Met de optie FAVORITE CYCLE kunt u uw favoriete cyclus en opties in één knop programmeren. Zodra deze is geprogrammeerd, selecteert u eenvoudigweg FAVORITE CYCLE en selecteert u vervolgens START/CANCEL. T

De FAVORITE CYCLE programmeren:

1. Selecteer uw favoriete cyclus en opties
2. Houd FAVORITE CYCLE 3 seconden ingedrukt.

Het display knippert 2 seconden, wat aangeeft dat de optie FAVORITE CYCLE is geprogrammeerd. Om de optie FAVORITE CYCLE te wijzigen, herhaalt u eenvoudigweg de bovenstaande stappen één en twee.

Startuitstel

Met de optie DELAY START kunt u de start van uw vaatwasser automatisch 1-24 uur uitstellen.

Om de optie DELAY START te starten, drukt u op DELAY START totdat de gewenste uitsteltijd wordt weergegeven in het STATUS-venster. Er gaat een lampje branden dat aangeeft dat de uitstel is ingesteld en blijft branden totdat de cyclus start. Druk op de toets START/CANCEL om de uitsteloptie te starten. Als de uitsteloptie wordt onderbroken, moet de toets START/CANCEL opnieuw worden ingedrukt om terug te keren naar de uitsteloptie.

Om de optie DELAY START te annuleren en om de geselecteerde cyclus te starten voordat de uitstelperiode voorbij is, houdt u de START/CANCEL-toets 3 seconden ingedrukt.

Een cyclus annuleren

U kunt een cyclus op elk moment tijdens de cyclus annuleren. Houd de toets START/CANCEL 3 seconden ingedrukt. Het lampje boven de geselecteerde cyclus en optie gaat uit en het lampje START/CANCEL blijft branden. De vaatwasser start een afvoer van 90 seconden. Selecteer aan het einde van de afvoer de volgende gewenste cyclus.

Kinderslotbediening

Om te voorkomen dat kinderen per ongeluk de vaatwasmachinecyclus wijzigen of de vaatwasser starten, houdt u DELAY START 3 seconden ingedrukt om de vaatwasserbediening te vergrendelen. Een indicatielampje op de vergrendelingsgraphicatoets gaat branden wanneer de bedieningselementen zijn vergrendeld en er kunnen geen nieuwe selecties worden gemaakt totdat de vergrendeling is opgeheven. Om de bedieningselementen te ontgrendelen, drukt u nogmaals 3 seconden op DELAY START en gaat het indicatielampje uit.

Statusindicatielampjes

De consolelampjes geven informatie over de cyclusselectie en de huidige status. Tijdens het gebruik, terwijl de deur gesloten is, blijven deze lampjes branden. Wanneer de cyclus is voltooid, gaat het lampje clean branden. Het desinfectielampje gaat ook branden als die optie is geselecteerd en desinfectie is bereikt tijdens de wascyclus.

Statusvenster

Het STATUS-venster, beschikbaar op sommige modellen, geeft de volgende activiteit aan:

1H-24H: Aantal uren startuitstel. Het laatste uur wordt afgeteld in minuten.
MINUTES: Aantal minuten dat de cyclus nog duurt (1-199).
CLOSE DOOR: Close door scrolt één keer in het statusvenster.

In het onwaarschijnlijke geval dat de vaatwasser defect raakt, de foutcode "Uo" weergeeft of slechte prestaties levert, kunt u contact opnemen met het Frigidaire Customer Care Center op 1-800-944-9044. Zij kunnen u helpen bij het oplossen van het probleem en/of het vinden van een geautoriseerde servicemonteur, indien nodig.

Consolelampjes

Als u wilt dat de consolelampjes uit blijven tijdens het gebruik, voert u de volgende handeling uit: Voordat u een cyclus start, houdt u POWER PLUS en RINSE ONLY tegelijkertijd ongeveer 8 seconden ingedrukt totdat de bijbehorende lampjes knipperen. Hierdoor worden de consolelampjes uitgeschakeld tijdens het gebruik van de cyclus. Herhaal deze bewerking eenvoudigweg om terug te keren naar de vorige instelling.

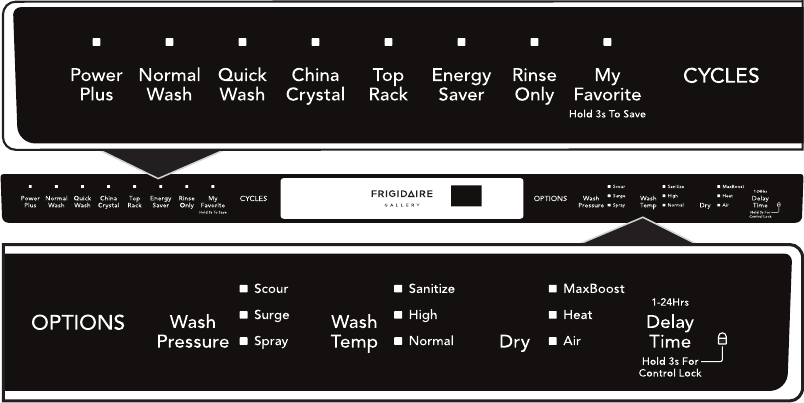

Overlay

De DishSense^TM -technologie controleert het vervuilingsniveau op uw vaat in de cycli POWER PLUS, NORMAL WASH TOP RACK en ENERGY SAVER. Als reactie hierop worden automatische cyclusaanpassingen uitgevoerd om ervoor te zorgen dat de vaat schoon wordt - hoe minder voedsel, hoe korter de cyclus. De cyclustijd varieert ook afhankelijk van de geselecteerde opties en de temperatuur van het inkomende water. Niet alle cycli beschikbaar op alle modellen.

Cyclus- en optietabel

Cyclus en beoogd gebruik	Beschikbare opties Druk; Temperatuur; Drogen	Water per cyclus	Duur* (ong.)
Power Plus* Aanbevolen voor potten, pannen, ovenschotels en servies met licht tot zwaar vervuilde ladingen.	Scour, Surge; Sanitize, Hi-Temp; Sahara, Heat, Air	7,1 - 9,4 gal. 27 - 36 L.	2 3/4 - 4 uur
Normal Wash* Aanbevolen voor licht tot zwaar vervuilde ladingen.	Scour, Surge, Spray; Sanitize, Hi-Temp, Normal; Sahara, Heat, Air	3,4 - 9,2 gal. 13 - 35 L.	1 3/4 - 4 uur
Quick Wash Alleen aanbevolen voor licht vervuilde ladingen.	Surge; Normal; Sahara, Heat, Air	5,4 gal. 20 L.	34 min. (alleen Air Dry)
China Crystal Aanbevolen voor licht vervuild porselein, kristal of andere delicate items.	Surge, Spray; Normal; Heat, Air	6,0 gal. 23 L.	1 1/2 - 2 1/2 uur
Top Rack* Aanbevolen voor kleine ladingen in het bovenste rek die licht tot zwaar vervuild zijn.	Scour, Surge, Spray; Sanitize, Hi-Temp, Normal; Sahara, Heat, Air	4,9 - 9,3 gal. 19 - 35 L.	1 - 4 uur
Energy Saver* Aanbevolen voor licht vervuilde ladingen.	Scour, Surge, Spray; Normal; Air	4,8 - 5,8 gal. 18 - 22 L.	1 1/2 - 2 1/2 uur
Rinse Only Voor het spoelen van vaat die later wordt afgewassen.	Surge	2,5 gal. 9 L.	16 min. (alleen Air Dry)

* Cyclus maakt gebruik van de Soil Sensing-functie om de beste wasprestaties te bepalen.

VOORBEREIDEN EN INLADEN VAN SERVIES

Servies voorbereiden

Schraap grote stukken voedsel, botten, pitten, tandenstokers, enz. weg. De continu gefilterde wasvloeistof verwijdert de resterende voedseldeeltjes. Aangekoekt voedsel moet voor het inladen worden losgemaakt. Leeg vloeistoffen uit glazen en kopjes.

Voedingsmiddelen zoals mosterd, mayonaise, azijn, citroensap en producten op basis van tomaten kunnen verkleuring van roestvrij staal en kunststoffen veroorzaken als ze langere tijd blijven liggen. Tenzij de vaatwasser direct wordt gebruikt, kunnen deze voedselresten het beste worden voorgespoeld of met de cyclus ALLEEN SPOELEN worden afgespoeld.

• Laad de rekken zo in dat grote voorwerpen niet voorkomen dat de zeepdispenser opengaat.
• Raadpleeg de aanbevelingen van de fabrikant voordat u twijfelachtige voorwerpen wast.
• Als de vaatwasser afwatert in een afvalvermaler, zorg er dan voor dat de afvalvermaler volledig leeg is voordat u de vaatwasser start.


De bovenste korf inladen

De kenmerken en het uiterlijk van rekken en bestekmandjes kunnen afwijken van uw model.

De bovenste korf is ontworpen voor flexibiliteit bij het inladen van een grote verscheidenheid aan items, waaronder kopjes, glazen, wijnglazen, kleine borden, kommen, enz.

Laad glazen alleen in de bovenste korf. Schade kan optreden als ze in de onderste korf worden geplaatst.

Laad plastic voorwerpen alleen in de bovenste korf. Smelten kan optreden als ze in de onderste korf worden geplaatst.

Laad voorwerpen met open uiteinden naar beneden gericht voor een betere reiniging en afwatering.

Schade kan optreden als delicate voorwerpen elkaar raken tijdens het gebruik van de vaatwasser.

Lange messen en keukengerei kunnen in de bovenste korf worden geplaatst.

Zorg ervoor dat er niets door de onderkant van het rek steekt om de rotatie van de middelste sproeiarm te blokkeren.

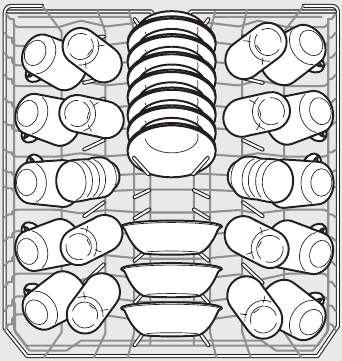

Standaard laadpatroon voor 10 couverts

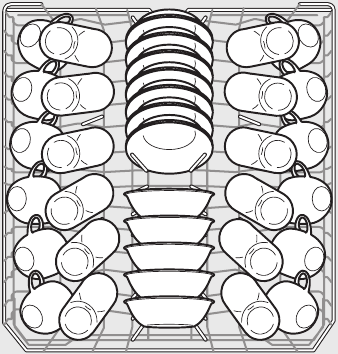

Standaard laadpatroon voor 12 couverts

Sommige modellen hebben een neerklapbaar kopjesrek of een kopjesrek/wijnglashouder. Ze kunnen worden gebruikt om twee niveaus van kopjes, sapglazen en andere korte items te laden. Verspring items op het bovenste niveau zodat water alle binnenoppervlakken kan bereiken. Omhoogklappen om hoge glazen te laden.

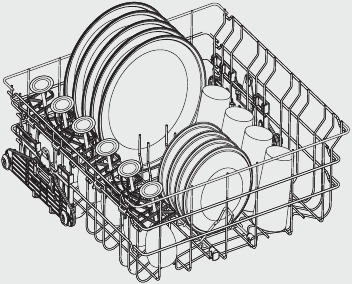

Bovenste korf

De cyclus UPPER RACK richt de reiniging alleen op items in de bovenste korf en kan worden gebruikt om een breed assortiment items te wassen. Het is handig voor het wassen van gedeeltelijke ladingen - vooral wanneer de bovenste korf vol raakt met glazen en de onderste korf nog leeg is.

WIJNGLASHOUDER/KOPJESREK niet beschikbaar op alle modellen.

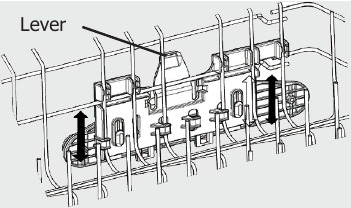

Verstelbare bovenste korf

Raadpleeg de onderstaande afbeelding om de bovenste korf te verhogen.

Druk de hendel naar het midden van de korf en trek de korf recht omhoog.

Om de bovenste korf te laten zakken, drukt u op de hendel en duwt u de korf omlaag.

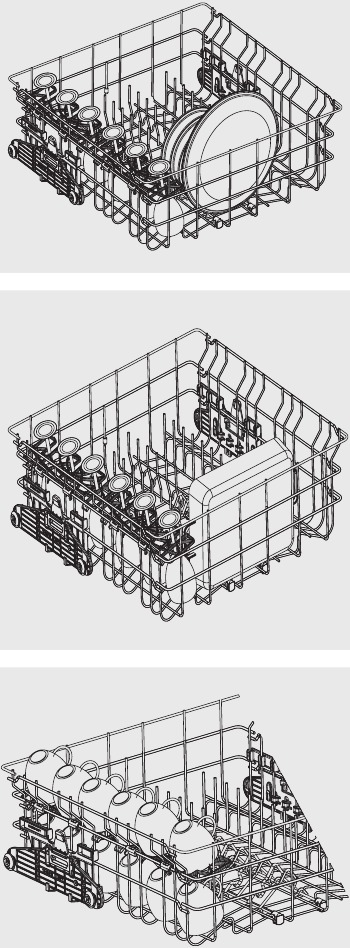

Komtanden

De komtanden bieden de ultieme flexibiliteit. Wanneer ze gesloten zijn, laadt u ze met schoteltjes of kleine borden. Half open is het perfect voor kleine ovenschotels. Volledig open voor die moeilijk passende items. Terwijl u uw vaatwasser laadt, zult u veel andere manieren vinden om deze unieke functie te gebruiken.

De onderste korf inladen

De kenmerken en het uiterlijk van rekken en bestekmandjes kunnen afwijken van uw model.

De onderste korf is het meest geschikt voor borden, schoteltjes, kommen en kookgerei. Grote voorwerpen moeten langs de rand worden geplaatst, zodat ze de rotatie van de sproeiarm niet blokkeren. Voor het beste resultaat plaatst u kommen, ovenschotels en steelpannen met het bevuilde oppervlak naar beneden gericht en naar het midden toe. Licht kantelen voor een betere afwatering.

Draai de middelste sproeiarm om er zeker van te zijn dat hoge voorwerpen de rotatie niet blokkeren.

Zorg ervoor dat de handgrepen van de pannen niet door de onderkant van de korf steken en de rotatie van de onderste sproeiarm blokkeren.

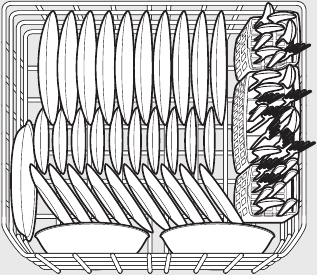

Standaard bodemlaadpatroon voor 10 couverts

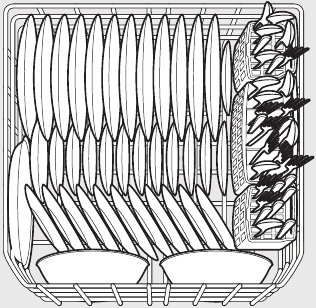

Standaard bodemlaadpatroon voor 12 couverts

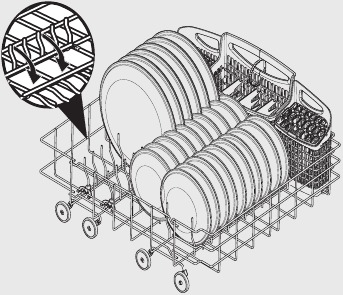

Neerklapbare tanden

De neerklapbare tanden in de onderste korf maken het eenvoudig inladen van die extra grote en moeilijk passende items mogelijk. De tanden kunnen omhoog worden gelaten voor normaal gebruik of omlaag worden geklapt voor een flexibelere belading. Omlaagklappen voor meer ruimte om grote potten of pannen te laden.

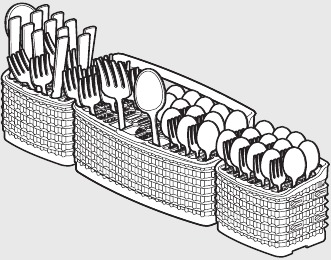

Het bestekmandje inladen

Laad scherpe voorwerpen (messen, spiesen, enz.) met de punt naar beneden.
Als u dit niet doet, kan dit leiden tot letsel.

De kenmerken en het uiterlijk van rekken en bestekmandjes kunnen afwijken van uw model.

Laad het bestekmandje in terwijl het zich in de onderste korf bevindt of haal het mandje eruit om het op een aanrecht of tafel te laden.

Voor manden met deksels kunnen kleine voorwerpen zoals babyflesdoppen, potdeksels, maïskolfhouders, enz. in een afgedekt gedeelte worden geplaatst om ze op hun plaats te houden.

Gebruik de voorgestelde laadpatronen, zoals weergegeven, om de wasbaarheid van het bestek te vergroten.

Zorg ervoor dat er niets door de bodem van het mandje of het rek steekt om de sproeiarm te blokkeren.

Om beschadiging van de zilveren afwerking te voorkomen, mag u zilver en roestvrij staal niet mengen.

Wanneer de deksels omhoog staan, meng dan items in elk gedeelte van de mand, waarbij sommige omhoog en sommige omlaag wijzen om nesten te voorkomen. Waternevel kan geneste items niet bereiken.

Een gerecht toevoegen

Om items toe te voegen of te verwijderen nadat de wascyclus is gestart:

• Ontgrendel de deur en wacht een paar seconden totdat de waswerking stopt voordat u deze opent.
• Voeg het item toe, beweeg de deur naar een bijna gesloten positie en wacht een paar seconden terwijl de koude lucht langzaam uitzet in de vaatwasser.
• Druk op de START/CANCEL (STARTEN/ANNULEREN)-toets en sluit de deur stevig binnen 4 seconden om door te gaan.

Open de deur heel langzaam & voorzichtig als de vaatwasser in werking is. Er bestaat een risico dat er heet water uitspuit.

VAATWASSERDISPENSER EN -REINIGINGSMIDDELEN

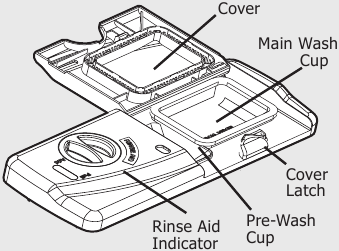

Het reinigingsmiddelreservoir vullen

De reinigingsmiddeldispenser heeft twee reinigingsmiddelbakjes. De kleinere is voor toevoeging aan de voorwas en de grotere is voor vrijgave aan de hoofdwas.

• Gebruik alleen vers automatisch vaatwasmiddel. Andere reinigingsmiddelen kunnen overmatig schuimen veroorzaken.
• Als u automatische vaatwasmiddeltabletten of -zakjes gebruikt, gebruik dan slechts één tablet of zakje, plaats deze in het hoofdwasbakje en sluit het.
• Voeg vlak voor de start van de cyclus reinigingsmiddel toe.
• Bewaar het reinigingsmiddel op een koele, droge plaats en gooi het weg als het vochtig of koekachtig wordt.

Als het deksel van het hoofdwasbakje gesloten is, open het dan door op de dekselvergrendeling te drukken.

Hoeveel reinigingsmiddel gebruiken

De hoeveelheid te gebruiken reinigingsmiddel is afhankelijk van de waterhardheid. De waterhardheid wordt gemeten in grein per gallon. Het gebruik van te weinig reinigingsmiddel kan leiden tot slechte reiniging en harde waterfilm of vlekken. Het gebruik van te veel reinigingsmiddel in zacht water kan leiden tot etsen op sommige glaswaren, wat oppervlakschade is die eruitziet als een film, maar niet kan worden weggeveegd. Uw plaatselijke waterbedrijf, wateronthardingsbedrijf of plaatselijke landbouwvoorlichter kan u vertellen wat de waterhardheid in uw gebied is.

Het gebruik van reinigingsmiddel van industriële kwaliteit kan de verwarmingsspiraal en andere delen van de vaatwasser beschadigen, wat kan leiden tot schade aan het apparaat en de omliggende eigendommen. Gebruik alleen automatische vaatwasmiddelen voor huishoudelijk gebruik.

Tabel reinigingsmiddelgebruik

Cyclus	Zacht water (0-3 grein)	Middelhoud hard water (4-8 grein)	Hard water (9-12 grein)	Zeer hard water (Meer dan 12 grein)
Power Plus of Normale Was	2 theelepels (elk bakje - 1/4 vol)	5 theelepels (elk bakje - vul tot de lijn boven "Regular")	8 theelepels (elk bakje - volledig vol)	Elk bakje - Volledig vol (waterontharder aanbevolen)
Bovenste rek, Snelle was, China Crystal of Energiebesparing	2 theelepels (Hoofdwasbakje - 1/4 vol)	5 theelepels (elk bakje - vul tot de lijn boven "Regular")	8 theelepels (Hoofdwasbakje - volledig vol)	Hoofdwasbakje - Volledig vol (waterontharder aanbevolen)
Alleen spoelen	Geen reinigingsmiddel	Geen reinigingsmiddel	Geen reinigingsmiddel	Geen reinigingsmiddel (waterontharder aanbevolen)

Gebruik in de regel 1 theelepel voor elke grein boven de 12. Voor zeer hard water is reinigingsmiddel alleen mogelijk niet genoeg en dan wordt een waterontharder aanbevolen om de waterkwaliteit en de vaatwasprestaties te verbeteren. Wanneer u echter automatische vaatwasmiddeltabletten of -zakjes gebruikt, plaatst u er gewoon een in het hoofdwasbakje.

FACTOREN DIE DE PRESTATIES BEÏNVLOEDEN

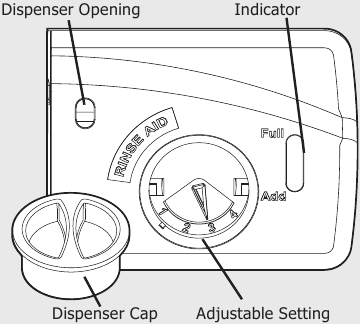

Glansspoelmiddel

Glansspoelmiddel verbetert het drogen aanzienlijk en vermindert watervlekken. Hiermee "glijdt" het water van de vaat in plaats van waterdruppels te vormen die zich vastklampen en vlekken achterlaten.

Een dispenser, die zich naast het reinigingsmiddelbakje bevindt, geeft automatisch een afgemeten hoeveelheid glansspoelmiddel af tijdens de laatste spoeling. Als vlekken en slecht drogen problemen zijn, verhoog dan de hoeveelheid afgegeven glansspoelmiddel door aan de knop naar een hoger nummer te draaien. De knop bevindt zich onder de dispenserdeksel. De indicator is donker wanneer vol en toont duidelijk wanneer het tijd is om bij te vullen.

Om vloeibaar glansspoelmiddel toe te voegen, draait u de doseerdop 1/4 slag tegen de klok in en tilt u hem eruit. Giet er glansspoelmiddel in totdat de vloeistof het aangegeven vulniveau raakt. Plaats de dop terug.

Vul niet te veel, omdat dit overmatig schuimen kan veroorzaken. Veeg eventuele gemorste vloeistof weg met een vochtige doek.

De dispenser bevat genoeg voor 35 tot 140 wasbeurten, afhankelijk van de knopinstelling.

Waterdruk

De warmwaterleiding naar de vaatwasser moet een waterdruk leveren tussen 20 en 120 psi.

Een lage waterdruk kan optreden wanneer de was wordt gedaan of er wordt gedoucht. Als u slechte wasprestaties ervaart, moet u mogelijk wachten tot het waterverbruik is verminderd voordat u de vaatwasser start.

Watertemperatuur

Warm water is nodig voor de beste vaatwas- en droogresultaten. Het water dat de vaatwasser binnenkomt, moet minstens 120°F (49°C) zijn om bevredigende resultaten te geven.

Om de watertemperatuur te controleren die de vaatwasser binnenkomt:

• Zet de warmwaterkraan het dichtst bij de vaatwasser enkele minuten aan om koel water uit de leidingen te verwijderen.
• Houd een snoep- of vleesthermometer in de waterstroom om de temperatuur te controleren.
• Als de temperatuur lager is dan 120°F (49°C), laat dan een gekwalificeerd persoon de thermostaatinstelling van de warmwaterboiler verhogen.

Voordat u een cyclus start, laat u warm water lopen om koel water uit de leiding te verwijderen.

De optie WARM DROGEN in combinatie met glansspoelmiddel zal de droogprestaties verbeteren. De energie die nodig is om de optie WARM DROGEN te gebruiken, kost slechts enkele centen per cyclus. U kunt ervoor kiezen om de optie WARM DROGEN niet te selecteren; u zult echter items in uw vaat hebben die aan het einde van de cyclus niet volledig droog zullen zijn.

ONDERHOUD EN REINIGING

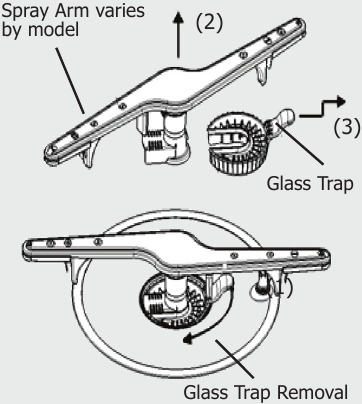

Om de glasvanger te legen

1. Pak de hendel van de glasvanger vast en draai deze 90º met de klok mee terwijl u op het midden van de wasarm drukt.
2. Pak de sproeiarm in het midden vast en til de sproeiarm en de glasvangereenheid omhoog en uit de vaatwasser.
3. Kantel de eenheid over een geschikte container en tik erop om de glasvanger te legen.
   OF, scheid de glasvanger - trek de hendel van de glasvanger naar u toe, dan omhoog, dan verder naar u toe om hem van de rest van de eenheid af te schuiven; leeg hem in een geschikte container; schuif de glasvanger vervolgens terug in de eenheid.
4. Plaats de eenheid terug in positie, druk op de arm in het midden en draai de hendel van de glasvanger 90º tegen de klok in, en zorg ervoor dat de glasvanger eindigt in de richting die op de afbeelding hierboven wordt weergegeven. Om schade aan uw apparaat te voorkomen moet u ervoor zorgen dat de sproeiarm en de glasvanger volledig op hun plaats zijn geklikt.

Brandgevaar
Laat het verwarmingselement afkoelen voordat u de binnenkant reinigt.
Als u dit niet doet, kan dit brandwonden veroorzaken.

Buitendeur

Reinig de buitendeur met warm zeepwater en een afwasdoek of spons. Spoel af met schoon water en een droge doek. Gebruik geen agressieve reinigers.

Binnenkant

De binnenkant van de vaatwasser en het filter zijn zelfreinigend bij normaal gebruik. Reinig indien nodig de ruimte rond de kuipafdichting met een vochtige doek. Het filter is zelfreinigend. Een glasvanger in het midden van het filter is ontworpen om stukjes gebroken glas, rietjes, botten en pitten op te vangen.

Overloopbeveiliging

De overloopbeveiliging zorgt ervoor dat de vaatwasser niet overloopt en bevindt zich in de linker voorhoek van de kuip.

• Reinig af en toe met een huishoudelijke reiniger die azijn of bleekmiddel bevat om eventuele ophoping op te lossen.
• De overloopbeveiliging moet ongeveer 2,5 cm vrij op en neer bewegen. Als deze niet beweegt, til hem dan op en maak hem eronder schoon.

OPMERKING
Hard water kan kalkaanslag veroorzaken aan de binnenkant van de vaatwasser. Zie de sectie "Vlekken en film verwijderen" voor reinigingsinstructies.

Onderhoud van de afvoerventilatieopening

Als er een afvoerventilatieopening is geïnstalleerd voor uw ingebouwde vaatwasser, controleer dan of deze schoon is, zodat de vaatwasser goed kan worden afgetapt. Een afvoerventilatieopening is meestal op het aanrecht gemonteerd en kan worden geïnspecteerd door de deksel te verwijderen. Dit is geen onderdeel van uw vaatwasser en valt niet onder de garantie.

Gevaar voor schade aan eigendommen
Temperaturen onder het vriespunt kunnen ervoor zorgen dat waterleidingen barsten. Zorg ervoor dat alle toevoerleidingen naar en circulatieleidingen in de vaatwasser beschermd zijn.
Als u dit niet doet, kan dit leiden tot schade aan eigendommen.

OPMERKING
Zie de installatie-instructies voor meer informatie over het loskoppelen en herstellen van de service naar uw vaatwasser.

Winterklaar maken

Een vaatwasser die op een onverwarmde plaats staat, moet worden beschermd tegen bevriezing. Laat een gekwalificeerd persoon het volgende doen:

Om de service te ontkoppelen

1. Schakel de elektrische stroom naar de vaatwasser uit bij de voedingsbron door zekeringen te verwijderen of de stroomonderbreker te activeren.
2. Sluit de watertoevoer af
3. Plaats een pan onder de inlaatklep. Koppel de waterleiding los van de inlaatklep en laat deze in de pan lopen.
4. Koppel de afvoerleiding los van de pomp en laat het water in de pan lopen.

Om de service te herstellen

1. Laat de waterleiding in een pan lopen en open de klep om de leiding door te spoelen.
2. Sluit de water-, afvoer- en elektrische voeding opnieuw aan.
3. Zet de water- en elektrische voeding aan.
4. Vul beide reinigingsmiddelbakjes en laat de vaatwasser een POWER PLUS-cyclus doorlopen.
5. Controleer de aansluitingen om er zeker van te zijn dat ze niet lekken.

VOORDAT U BELT

Bekijk deze lijst voordat u service aanvraagt. Het kan u tijd en kosten besparen. Deze lijst bevat veelvoorkomende problemen die niet het gevolg zijn van gebrekkige fabricage of materiaal in uw vaatwasser.

Voedselresten op de vaat

• Kies een ander programma voor een langere wastijd.
• Controleer het gedeelte over het inruimen van het rek voor een correcte belading - vermijd het nestelen van items.
• De waterdruk in huis is mogelijk te laag - deze moet 20 tot 120 pond per vierkante inch (psi) zijn.
• Controleer de temperatuur van het binnenkomende water. Deze moet ongeveer 49 °C (120 °F) zijn. (Zie Factoren die de prestaties beïnvloeden.)
• Controleer de waterhardheid. Voor extreem hard water kan het nodig zijn om een waterontharder te installeren. (Zie Detergent Chart).
• Gebruik vers afwasmiddel.
• Zorg ervoor dat items de sproeiarmen niet blokkeren, waardoor ze niet kunnen draaien.
• Overbelast de vaatwasser niet (zie Vaat voorbereiden en inruimen).
• Controleer of de glasopvangbak wordt onderhouden en correct is geïnstalleerd (zie Onderhoud en reiniging).

Vaat droogt niet

• Selecteer de droogoptie met warmte of MaxBoost Dry^TM .
• Zorg ervoor dat de doseerder voor glansspoelmiddel is gevuld.
• Verhoog de afgifte-instelling van het glansspoelmiddel. (Zie Glansspoelmiddel).
• Controleer de temperatuur van het binnenkomende water. Zorg ervoor dat het minstens 49 °C (120 °F) is.
• Controleer of de belading correct is - vermijd het nestelen van items.
• Kommen met een concave bodem verzamelen water. Plaats ze uiterst links en rechts in het bovenste rek, zodat ze in een gekantelde positie worden gehouden.
• Containers, kommen, potten/pannen en al het vaatwerk met concave oppervlakken die water kunnen verzamelen, moeten in het rek worden geplaatst met de open kant naar beneden of schuin, zodat het water zelfs vanaf het laagste punt kan weglopen.
• Plastic items moeten mogelijk worden afgedroogd met een handdoek.

Glaswerk/bestek gevlekt of troebel

• Controleer de waterhardheid. Voor extreem hard water kan het nodig zijn om een waterontharder te installeren. (Zie Detergent Chart).
• De watertemperatuur kan laag zijn. Vermijd extreem lage of hoge temperaturen. (Zie Factoren die de prestaties beïnvloeden.
• Vermijd overbelasting en onjuiste belading. (Zie Vaat voorbereiden en inruimen).
• Gebruik vers afwasmiddel. Oud afwasmiddel is niet effectief.
• Zorg ervoor dat de doseerder voor glansspoelmiddel is gevuld.
• Controleer of de juiste hoeveelheid afwasmiddel wordt gebruikt voor het geselecteerde programma. (Zie Afwasmiddeldoseerder).
• De waterdruk in huis is mogelijk te laag - deze moet 20 tot 120 pond per vierkante inch (psi) zijn.

Vaatwerk beschadigd

• Plaats de vaat met zorg en overbelast de vaatwasser niet. (Zie Vaat voorbereiden en inruimen).
• Plaats delicate items in het bovenste rek.
• Plaats glazen stevig tegen de pinnen en niet over de pinnen.
• Plaats items zo dat ze veilig zijn en niet losraken wanneer u de rekken in- en uitschuift. Beweeg de rekken langzaam in en uit.
• Zorg ervoor dat hoge glazen en steelglazen de bovenkant van de kuip vrijmaken wanneer het rek wordt ingeschoven.
• Fijn antiek porselein en kristal moeten met de hand worden afgewassen.

Damp bij de ontluchting

• Gemorst glansspoelmiddel kan schuim veroorzaken en tot overlopen leiden. Veeg eventuele morsingen weg met een vochtige doek.

Vaatwerk bevlekt of verkleurd

• Thee en koffie kunnen vlekken op kopjes veroorzaken. Verwijder de vlekken door met de hand af te wassen in een oplossing van 120 ml (1/2 kopje) bleekmiddel en 1 liter (1 liter) warm water. Grondig spoelen.
• Ijzerafzettingen in water kunnen een gele of bruine film veroorzaken. Een speciaal filter dat in de waterleiding is geïnstalleerd, verhelpt dit probleem. (Zie Vlekken en film verwijderen).
• Aluminium keukengerei kan grijs/zwarte strepen achterlaten wanneer het tegen andere items wrijft. Correct inruimen.
• Bepaalde sterk zure voedingsmiddelen kunnen verkleuring van roestvrij staal en plastic veroorzaken als ze lange tijd blijven zitten. Gebruik het programma Alleen spoelen of spoel met de hand als u de vaatwasser niet meteen gebruikt.
• Het mengen van roestvrij staal en zilveren keukengerei in de bestekmand kan putjes in de roestvrijstalen messen veroorzaken. Vermijd het mengen van roestvrij staal en zilver.

Water op de bodem van de kuip

• Water dat na afloop van het programma op de bodem van de kuip achterblijft, is niet normaal. Als er water op de bodem van de kuip blijft staan, wordt de vaatwasser mogelijk niet goed afgetapt. (Zie Vaatwasser tapt niet goed af).

Programma duurt lang

• Het programma is mogelijk automatisch verlengd om de belangrijkste temperaturen te bereiken als gevolg van een factor zoals een koele watertoevoer of een grote lading vaat.
• De optie Startuitstel is mogelijk geselecteerd.
• Kies opties met een lagere temperatuur om het programma te verkorten.
• Programma's die de vuilgraad detecteren, passen zich automatisch aan om een goede wasbeurt te garanderen - sterkere vervuiling leidt tot een langer programma.

Etsen

• Het gebruik van te veel afwasmiddel, vooral in zacht of onthard water, veroorzaakt schade die eruitziet als een film, maar niet kan worden verwijderd.
• Pas de hoeveelheid afwasmiddel aan op basis van de waterhardheid. (Controleer de tabel met afwasmiddelen).
• Verlaag de watertemperatuur door een van de opties met een lagere temperatuur te selecteren.

Afwasmiddel achtergebleven in de doseerbakjes

• Het afwasmiddel is mogelijk oud. Gooi het weg en gebruik vers afwasmiddel.
• Zorg ervoor dat de vaat de sproei niet blokkeert om de afwasmiddelbak te bereiken.
• Controleer of het programma is voltooid.
• Zorg ervoor dat items niet voorkomen dat de afwasmiddeldoseerder opengaat.

Vaatwasser lekt

• Controleer of de deurpakking in het montagekanaal is gedrukt, tot aan de bodem van de kuip reikt en niet verder reikt dan de eindrib, zodat de deursluiting niet wordt gehinderd.
• Gemorst glansspoelmiddel kan schuim veroorzaken en tot overlopen leiden. Veeg eventuele morsingen weg met een vochtige doek.
• Controleer of de vaatwasser waterpas staat. (Zie Installatie-instructies).
• Vermijd overmatig schuimen door de juiste hoeveelheid afwasmiddel te gebruiken die is ontworpen voor automatische vaatwassers.
• Controleer of de vaatwasser waterpas staat. (Zie Installatie-instructies).

Normale geluiden die u zult horen

• Normale geluiden zijn onder andere water vullen, water sproeien, aftappen en motorgeluiden.
• Er is een merkbare verandering in het geluid wanneer de waswerking schakelt tussen de onderste en middelste sproeiarm. Dit is normaal omdat elke sproeiarm zijn eigen geluid heeft.
• Het is normaal dat de vaatwasser pauzeert (geen geluid) wanneer de waswerking schakelt tussen de onderste en middelste sproeiarm.

Vaatwasser start niet

• Controleer of de stroomonderbreker is geactiveerd of dat er een zekering is doorgebrand.
• Zorg ervoor dat de watertoevoer is ingeschakeld.
• Controleer of het programma correct is ingesteld. (Zie Gebruiksaanwijzing).
• Is de vaatwasser ingesteld op de optie Startuitstel?
• Zorg ervoor dat de pad START/ANNULEREN (START/CANCEL) wordt ingedrukt nadat het programma is geselecteerd.
• Zorg ervoor dat de deur onmiddellijk na het indrukken van de pad START/ANNULEREN (START/CANCEL) is gesloten en vergrendeld.

Vaatwasser vult niet

• Zorg ervoor dat de watertoevoer is ingeschakeld.
• Controleer of de overloopbeveiliging vrij op en neer beweegt. (Zie het gedeelte Overloopbeveiliging).

Vaatwasser tapt niet goed af

• Als het apparaat is aangesloten op een afvalvermaler, zorg er dan voor dat de afvalvermaler leeg is.
• Zorg ervoor dat de uitbreekplug is verwijderd uit de inlaat van de afvalvermaler.
• Zorg ervoor dat de afvoerslang niet geknikt is.
• Zorg ervoor dat het programma is voltooid, niet gepauzeerd.
• Zorg ervoor dat de glasopvangbak wordt onderhouden en correct is geïnstalleerd, zodat er geen verstoppingen ontstaan (zie Onderhoud en reiniging).

Vaatwasser heeft een geur

• Vuile vaat die te lang in de vaatwasser blijft staan, kan een geur veroorzaken. Gebruik het programma Alleen spoelen.
• Er zal een "nieuwe" geur zijn bij de eerste installatie. Dit is normaal.
• Controleer of het apparaat goed aftapt. (Zie Vaatwasser tapt niet goed af).

Vlekken op de binnenkant van de kuip

• Het wassen van grote hoeveelheden vaatwerk met tomaten op basis van tomaten kan een roze/oranje uiterlijk veroorzaken. Dit heeft geen invloed op de prestaties en zal na verloop van tijd geleidelijk vervagen. Voorspoelen of het gebruik van het programma Alleen spoelen vermindert de kans op vlekken. Het gebruik van de droogoptie zonder warmte vermindert vlekken.

De deur openen tijdens het programma

• Als de deur van de vaatwasser wordt geopend terwijl het apparaat in werking is, moet de pad START/ANNULEREN (START/CANCEL) worden ingedrukt en de deur onmiddellijk worden gesloten om het apparaat terug te zetten naar het geselecteerde programma en de geselecteerde optie. Dit moet binnen 10 minuten gebeuren voordat het apparaat het programma kan voortzetten.

Vlekken en film verwijderen

Hard water kan kalkaanslag veroorzaken aan de binnenkant van de vaatwasser. Vaat en glazen kunnen ook om een aantal redenen vlekken en film krijgen. (Zie het gedeelte Glaswerk/bestek gevlekt of troebel). Om aanslag en film te verwijderen, reinigt u aan de hand van de volgende instructies:

1. Plaats schoon vaatwerk en glazen op de normale manier. Plaats geen metalen keukengerei of zilverwerk.
2. Voeg geen afwasmiddel toe.
3. Selecteer het programma NORMAAL WASSEN (NORMAL WASH). Druk op de pad START/ANNULEREN (START/CANCEL). Sluit de deur.
4. Laat de vaatwasser draaien totdat deze de tweede watervulling start (ongeveer 8 minuten).
5. Open de deur en giet 2 kopjes witte azijn op de bodem van de vaatwasser.
6. Druk op de pad START/ANNULEREN (START/CANCEL). Sluit de deur en laat het programma voltooien.

GARANTIE OP GROTE APPARATEN

Op uw apparaat geldt een beperkte garantie van één jaar. Gedurende één jaar vanaf uw oorspronkelijke aankoopdatum betaalt Electrolux alle kosten voor het repareren of vervangen van onderdelen van dit apparaat die defect blijken te zijn in materialen of vakmanschap wanneer het apparaat is geïnstalleerd, gebruikt en onderhouden in overeenstemming met de meegeleverde instructies.

Als u service nodig hebt
Bewaar uw aankoopbewijs, leveringsbon of een ander geschikt betalingsbewijs om de garantieperiode vast te stellen als er service nodig is. Als er service wordt uitgevoerd, is het in uw eigen belang om alle ontvangstbewijzen te bewaren. Service onder deze garantie moet worden verkregen door contact op te nemen met Electrolux op de onderstaande adressen of telefoonnummers.

VS
1.800.374.4432
Frigidaire
10200 David Taylor Drive
Charlotte, NC 28262

Canada
1.800.265.8352
Electrolux Canada Corp.
5855 Terry Fox Way
Mississauga, Ontario, Canada
L5V 3E4

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Handleiding Frigidaire Gallery vaatwasser

Beschikbare talen
