Frigidaire FDPC4314AS - 24" Ingebouwde Vaatwasserhandleiding

INLEIDING

OPMERKING

• Zeer belangrijke informatie - Lees dit voordat u uw vaatwasser gebruikt! Normale bedrijfsgeluiden
• Deze vaatwasser klinkt niet zoals de meeste vaatwassers - HIJ IS STILLER.
• Uw Precision Direct Wash System-vaatwasser gebruikt energiezuinige motoren voor het was- en afvoergedeelte van de cyclus die u selecteert. Elke cyclus heeft een reeks waterinlaten en -afvoeren voor het wassen en spoelen van de vaat. Aan het begin van elke cyclus hoort u mogelijk de afvoermotor wel of niet.
• Het volgende geluid dat u hoort, is het spetterende water dat de kuip binnenkomt. Vervolgens draait de onderste sproeiarm en circuleert het water. Dit wordt gevolgd door een pauze en een iets ander geluid wanneer de bovenste armen water sproeien. Als u goed luistert, hoort u de verandering in geluid wanneer de waswerking van de ene arm naar de andere schakelt.
• LET OP: Als u deze vaatwasser vergelijkt met eerdere modellen, zult u misschien verrast zijn over wat u NIET hoort.

OPMERKING
Waarom energiezuinige units lange cycli draaien: Verschillende factoren zijn belangrijk voor het wassen van vaatwerk. Het energieverbruik van de vaatwasser werd verminderd door meer van de factoren toe te passen die niet zo veel energie verbruiken en minder van de factoren die meer energie verbruiken. Het resultaat is dat de wascycli langer duren.

OPMERKING
De filters moeten worden gereinigd om de wasprestaties gedurende de levensduur van uw vaatwasser te maximaliseren. Zie "Aanbevolen frequentie om uw filters te reinigen" voor een schoonmaakschema.

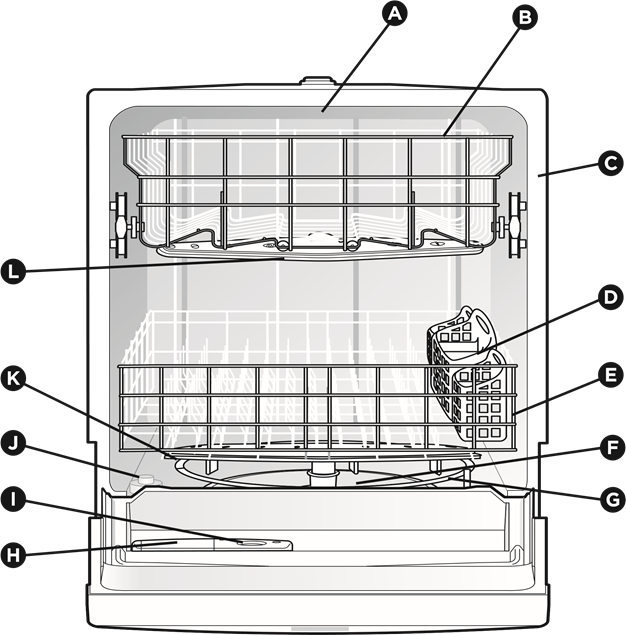

FUNCTIES

Uw vaatwasser reinigt door een mengsel van heet water en afwasmiddel door de sproeiarmen tegen vervuilde oppervlakken te spuiten. Eerst laat de vaatwasser een paar seconden leeglopen om vuil te verwijderen dat tijdens het inladen is gevallen, en vult hij zich vervolgens met water dat het filtergebied bedekt. Het water wordt vervolgens door de sproeiarmen gepompt. Vuildeeltjes gaan door en over het filter en naar de afvoer terwijl het water wordt weggepompt. Deze reeks stappen wordt indien nodig herhaald. Het aantal waterinlaten varieert met de gebruikte cyclus.

Functies kunnen variëren per model

1. Sproeiarm
2. Bovenrek
3. Serielabel (bevindt zich aan de rechterkant van de deur)
4. Bestekmand
5. Onderrek
6. Glasopvang
7. Verwarmingselement
8. Afwasmiddelreservoir
9. Spoelglans
10. Overloopbeveiliging
11. Onderste sproeiarm
12. Middelste sproeiarm

Er zijn accessoires beschikbaar voor uw apparaat en deze kunnen worden gekocht op Frigidaire.com of door te bellen naar 1-800-374-4432 (Frigidaire.ca of 1-800-265-8352 in Canada) of bij een geautoriseerde verkoper.

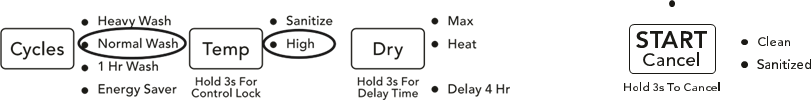

BEDIENING EN INSTELLINGEN

OPMERKING: Uw vaatwasser gebruikt DishSense^TM-technologie om te begrijpen hoeveel voedsel er op de vaat zit en past de cyclus dienovereenkomstig aan.

Gevaar voor materiële schade
Voordat u de vaatwasser start, moet u ervoor zorgen dat het water is aangesloten en ingeschakeld. Als u dit niet doet, kan dit schade veroorzaken aan de pompdichting en leiden tot waterlekkage.

OPMERKING: De vaatwasser is geprogrammeerd om uw laatste cyclus te onthouden, zodat u deze niet elke keer opnieuw hoeft in te stellen. Om de vaatwasser te starten met dezelfde cyclus en opties die bij de vorige wasbeurt zijn geselecteerd, drukt u gewoon op de START/CANCEL (START/ANNULEREN)-knop.

Aanbevolen cyclus voor typisch gebruik

De Normal (Normaal)-cyclus met zijn fabrieksmatige standaardopties van normale temperatuur en verwarmd drogen samen biedt de beste allround prestaties. Deze cyclusselectie wordt aanbevolen voor dagelijks gebruik en is geschikt voor een groot aantal zowel vaatbeladingsgroottes als voedselhoeveelheden die op de vaat achterblijven.

OPMERKING: Niet alle cycli en opties zijn beschikbaar op alle modellen.

Optieselecties

Wascyclusselecties:
Cyclustijden zijn bij benadering en variëren met de geselecteerde opties. Heet water is nodig om vaatwasmiddel te activeren en vettig voedselvuil te smelten. Een automatische sensor controleert de temperatuur van het inkomende water en, als het niet heet genoeg is, wordt de cyclus verlengd voor automatische waterverwarming in de hoofdwas en de laatste spoeling van alle cycli. Dit gebeurt zelfs wanneer de optie High temp wash (Wassen op hoge temperatuur) niet is geselecteerd. Wanneer High temp wash (Wassen op hoge temperatuur) is geselecteerd, wordt een nog hogere temperatuur bereikt om zwaardere vuilbelastingen aan te kunnen.

Temp (Temperatuur)
De geprogrammeerde cycli staan standaard op de Normal (Normaal)-cyclusoptie. Om Sanitize (Desinfecteren) of High (Hoog) te kiezen, drukt u op de Temp (Temperatuur)-knop.

Sanitize (Desinfecteren) Option Om uw vaat en glaswerk te desinfecteren, selecteert u de Sanitize (Desinfecteren)-optie. Wanneer deze is geselecteerd, gaat het lampje branden en blijft het branden tot het einde van de cyclus. De watertemperatuur in de laatste spoeling wordt verhoogd tot 155^oF (68^oC) en blijft die temperatuur gedurende 9 minuten vasthouden. Deze optie is beschikbaar in Heavy (Zwaar) en Normal (Normaal) Cycles (Cycli). Alleen deze desinfectiecycli zijn ontworpen om te voldoen aan de NSF-vereisten. De cyclustijd wordt verlengd totdat de juiste watertemperatuur is bereikt. De waswerking gaat door tijdens de waterverwarmingsvertraging. Voor het beste resultaat moet de temperatuur van het inkomende water minimaal 120^oF (49^oC) zijn.
De desinfectiecriteria worden mogelijk niet voldaan als er een onderbreking van de cyclus, een stroomstoring is of als de temperatuur van het inkomende water lager is dan 120^oF (49^oC).
Om de Sanitize (Desinfecteren)-optie uit te schakelen, drukt u een tweede keer op de Temp (Temperatuur)-knop. Het lampje naast de Sanitize (Desinfecteren)-knop gaat uit.

High Temp (Hoge temperatuur) Option
Wanneer de optie High Temp (Hoge temperatuur) is geselecteerd, verwarmt de vaatwasser het water in de hoofdwas tot ongeveer 155^oF (68^oC).
Deze verhoging van de watertemperatuur helpt het vaatwasmiddel effectiever voedselvet en vuil van de vaat te verwijderen en draagt bij aan verbeterde droogprestaties. Wanneer de optie High Temp (Hoge temperatuur) is geselecteerd, licht de High Temp (Hoge temperatuur)-indicator op en blijft deze branden tot het einde van de cyclus. Om de optie High Temp (Hoge temperatuur) uit te schakelen, drukt u op de Temp (Temperatuur)-knop om een andere temperatuur te selecteren.

Max Dry (Maximaal drogen)
Wanneer de optie Max Dry (Maximaal drogen) is geselecteerd, verlengt de vaatwasser de droogtijd met ongeveer 20 minuten. De optie Max Dry (Maximaal drogen) kan worden gebruikt met alle cycli behalve. Voor de beste droogprestaties past u ook een verhoogde wastemperatuur toe door High Temp (Hoge temperatuur) of, nog beter, de Sanitize (Desinfecteren)-optie te selecteren.
De energie die nodig is om de optie Max Dry (Maximaal drogen) te gebruiken, kost slechts enkele centen per cyclus.
U kunt ervoor kiezen om de optie Max Dry (Maximaal drogen) niet te selecteren; het is echter mogelijk dat u items in uw vaat hebt die aan het einde van de cyclus niet volledig droog zijn.

Heat Dry (Warmtedrogen)
De optie Heat Dry (Warmtedrogen) in combinatie met spoelmiddel verbetert de droogprestaties. De energie die nodig is om de optie Heat Dry (Warmtedrogen) te gebruiken, kost slechts enkele centen per cyclus; het is echter mogelijk dat u items in uw vaat hebt die aan het einde van de cyclus niet volledig droog zijn.
Selecteer de Normal Wash (Normaal wassen) en High Temp Wash (Hoge temperatuur wassen)-optie samen met een Rinse Aid (Spoelmiddel)-middel voor verbeterde droogprestaties.

Delay Time (Uitsteltijd)
Met de optie Delay Start (Startuitstel) kunt u het starten van uw vaatwasser automatisch met 4 uur uitstellen.
Om de optie Delay Start (Startuitstel) te activeren voor een vertraging van 4 uur, houdt u de Dry (Drogen)-knop 3 seconden ingedrukt. Er gaat een lampje branden dat de Delay Start (Startuitstel)-uren aangeeft en blijft branden tot de cyclus start. Druk op de START/CANCEL (START/ANNULEREN)-knop om de vertragingsoptie te starten. Als de vertragingsoptie wordt onderbroken, drukt u opnieuw op de START/CANCEL (START/ANNULEREN)-knop om terug te keren naar de vertragingsoptie.
Om de optie Delay Start (Startuitstel) te annuleren en de cyclus te starten voordat de vertragingsperiode voorbij is, houdt u de START/CANCEL (START/ANNULEREN)-knop 3 seconden ingedrukt.

Start/Cancel (Starten/Annuleren)-knop
Wanneer de cyclus en opties zijn geselecteerd, branden de LED's van de geselecteerde cyclus en opties. Het statusvenster geeft de cyclustijd weer.
Om de cyclus te starten, drukt u op de START/CANCEL (START/ANNULEREN)-knop en sluit u de vaatwasserdeur onmiddellijk.
U kunt een cyclus op elk moment tijdens de cyclus annuleren. Houd de START/CANCEL (START/ANNULEREN)-knop 3 seconden ingedrukt. Het lampje naast de geselecteerde cyclus en optie gaat uit, het START/CANCEL (START/ANNULEREN)-lampje blijft branden, de vaatwasser start een afvoer van 90 seconden. Selecteer aan het einde van de afvoer de volgende gewenste cyclus.

Statusindicatorlampjes
Wanneer de optie Sanitize (Desinfecteren) is geselecteerd, brandt het Sanitized (Gedesinfecteerd)-lampje wanneer de Sanitize (Desinfecteren)-cyclus is voltooid. Als de vaatwasser de vaat niet goed heeft gedesinfecteerd, gaat het lampje niet branden. Dit kan gebeuren als de cyclus wordt onderbroken. Het lampje blijft branden totdat de deur wordt geopend.
Het Clean (Schoon)-lampje gaat aan het einde van de cyclus branden en blijft branden totdat de deur wordt geopend.

GEBRUIKSAANWIJZING

Aan de slag

1. Vaatwasser laden (zie Bereiding van de vaat).
2. Afwasmiddel toevoegen (zie Het afwasmiddelreservoir vullen).
3. Spoelmiddel toevoegen, indien nodig (zie Spoelmiddel).
4. De gewenste cyclus selecteren (zie Cyclus- en optietabel). Het indicatielampje van de cyclus gaat branden wanneer deze is geselecteerd.
5. De gewenste optie selecteren (zie Cyclus- en optietabel). Het indicatielampje naast de optie gaat branden wanneer deze is geselecteerd.
6. De warmwaterkraan die het dichtst bij de vaatwasser is, openen tot het water warm is. Het water uitzetten.
7. Om te starten drukt u op de START/CANCEL (START/ANNULEREN) toets.
8. De deur sluiten om te vergrendelen.

OPMERKING: Als de vaatwasserdeur wordt geopend terwijl de unit draait, moet de START/CANCEL (START/ANNULEREN) toets worden ingedrukt en de deur onmiddellijk worden gesloten om de unit terug te brengen naar de geselecteerde cyclus en optie. Dit moet binnen 10 minuten gebeuren voordat de unit de cyclus kan hervatten.

De deur openen tijdens de cyclus

Als u de deur opent terwijl een cyclus loopt of de vertraging aan het aftellen is, stopt de vaatwasser met draaien.
De LED's van de geselecteerde cyclus en opties zijn verlicht en het statusvenster geeft de resterende cyclustijd weer. De LED boven de START (START) toets knippert om aan te geven dat u op start moet drukken.
Om verder te gaan, drukt u op de START (START) toets en sluit u de vaatwasserdeur onmiddellijk.
Het statusvenster geeft 'Close' (Sluiten) weer nadat op de START (START) toets is gedrukt.
Er klinkt een geluid ten teken dat de vaatwasser vanaf het punt van onderbreking begint te draaien nadat de deur is gesloten.
Als de vaatwasserdeur te lang open wordt gehouden of de deur wordt gesloten zonder op de START (START) toets te drukken, wordt de lopende cyclus of de vertragingstimer geannuleerd.

Kinderbeveiliging bedieningselementen

Om te voorkomen dat kinderen per ongeluk de vaatwassercyclus veranderen of de vaatwasser starten, vergrendelt u de bedieningselementen van de vaatwasser door de Temp (Temperatuur) toets 3 seconden ingedrukt te houden terwijl de deur is vergrendeld. Een indicatielampje op de toets met het vergrendelingspictogram gaat branden wanneer de bedieningselementen zijn vergrendeld en er kunnen geen nieuwe selecties worden gemaakt totdat de vergrendeling is opgeheven. Om de bedieningselementen te ontgrendelen, drukt u nogmaals 3 seconden op de Temp (Temperatuur) toets totdat het indicatielampje uitgaat.

* Selecteer de Normal (Normaal) en High Temp (Hoge temperatuur) opties samen met een spoelmiddel voor betere droogprestaties.

Cyclus- en optietabel

Cyclus en beoogd gebruik	Selecteerbare opties Temperatuur; Drogen	Water per cyclus (ongeveer)	Duur* (ongeveer)
Heavy Wash (Intensief reinigen) Aanbevolen voor potten, pannen, ovenschotels en servies met lichte tot zware vervuiling.	Sanitize (Desinfecteren), Max Dry (Maximaal drogen), Heat Dry (Warmtedrogen)	6 - 8,2 gallon. 23 - 31 L.	2,5 - 3,75 uur
Normal Wash* (Normaal reinigen*) Aanbevolen voor lichte tot zware vervuiling.	Sanitize (Desinfecteren), High Temp* (Hoge temperatuur*), Max Dry (Maximaal drogen), Heat Dry (Warmtedrogen)	2,9 - 6,7 gallon. 11 - 25 L.	2 - 2,75 uur
1 Hr Wash (1 uur reinigen) Alleen aanbevolen voor lichte vervuiling.	Heat Dry (Warmtedrogen)	5,4 gallon. 20 L.	1 uur
Energy Saver (Energiebesparing) Een cyclus die wordt gebruikt om het energieverbruik van de vaatwasser te verminderen.	Heat Dry (Warmtedrogen)	3,2 - 4,5 gallon. 12 - 17 L.	2 - 2,5 uur

*Exclusief droogtijd.

Bereiding van de vaat

Grote stukken voedsel, botten, pitten, tandenstokers, enz. wegschrapen. De continu gefilterde wasvloeistof verwijdert de overgebleven voedseldeeltjes. Aangekoekte etenswaren moeten voor het inladen losgemaakt worden. Vloeistoffen uit glazen en bekers legen.
Voedingsmiddelen zoals mosterd, mayonaise, azijn, citroensap en producten op basis van tomaat kunnen verkleuring van roestvrij staal en kunststoffen veroorzaken als ze lange tijd blijven liggen. Tenzij de vaatwasser onmiddellijk wordt gebruikt, kunt u de vaat het beste voorspoelen of de spoelcyclus gebruiken om deze voedselresten af te spoelen.

• Laad de rekken zo dat grote voorwerpen niet verhinderen dat het afwasmiddelreservoir opengaat.
• Raadpleeg de aanbevelingen van de fabrikant voordat u de betreffende items wast.
• Als de vaatwasser in een afvalvermaler afvoert,zorg er dan voor dat de afvalvermaler volledig leeg is voordat u de vaatwasser start.

Het bovenste rek laden

Kenmerken en uiterlijk van rekken en bestekmand kunnen afwijken van uw model.

Het bovenste rek is ontworpen voor flexibiliteit bij het laden van een breed scala aan items, waaronder kopjes, glazen, wijnglazen, kleine borden, kommen, enz.
Laad glazen alleen in het bovenste rek. Schade kan optreden als ze in het onderste rek worden geplaatst.
Laad plastic items alleen in het bovenste rek. Smelten kan optreden als ze in het onderste rek worden geplaatst.
Laad items met open uiteinden naar beneden gericht voor een betere reiniging en afvoer.
Er kan schade ontstaan als delicate items elkaar raken tijdens het gebruik van de vaatwasser.
Lange messen en keukengerei kunnen in het bovenste rek worden geplaatst.
Zorg ervoor dat er niets door de onderkant van het rek steekt om de rotatie van de middelste sproeiarm te blokkeren.

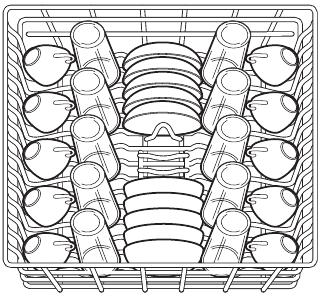

Standaard laadpatroon voor 10 couverts

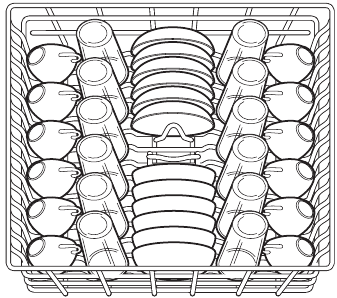

Standaard laadpatroon voor 12 couverts

Sommige modellen hebben een inklapbaar kopjesrek of een kopjesrek/wijnglashouder. Ze kunnen worden gebruikt om twee niveaus van kopjes, sapglazen en andere korte items te laden. Verspring items op het bovenste niveau zodat het water alle binnenoppervlakken kan bereiken. Inklappen om hoge glazen te laden.

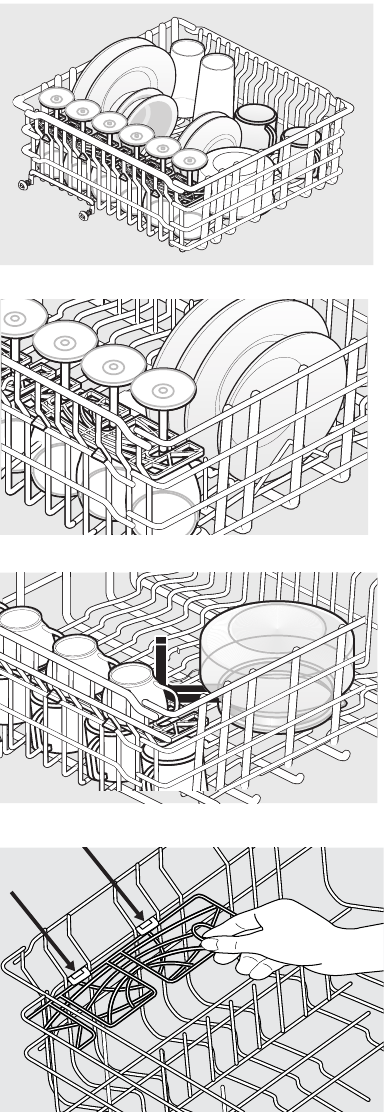

Bovenste rek

Het bovenste rek kan worden gebruikt om een breed assortiment aan items te wassen als u geen volle lading hebt.

OPMERKING: Wijnglashouder/kopjesrek niet beschikbaar op alle modellen.

Plaats de clips van het kopjesrek over de horizontale rekdraden en druk omlaag om het kopjesrek op de tweede draad van het bovenste rek te bevestigen.

Het onderste rek laden

Kenmerken en uiterlijk van rekken en bestekmand kunnen afwijken van uw model.

Het onderste rek is het beste voor borden, schoteltjes, kommen en kookgerei. Grote items moeten langs de rand worden geplaatst, zodat ze de rotatie van de sproeiarm niet blokkeren. Voor het beste resultaat plaatst u kommen, ovenschotels en steelpannen met het vervuilde oppervlak naar beneden of naar het midden gericht. Kantel lichtjes voor een betere afwatering.

Zorg ervoor dat lange items de rotatie van de sproeiarm niet blokkeren.
Zorg ervoor dat de handgrepen van de pan niet door de onderkant van het rek steken en de rotatie van de sproeiarm blokkeren.

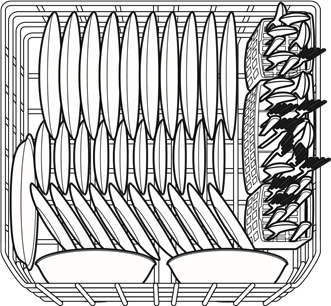

Standaard laadpatroon voor 10 couverts.

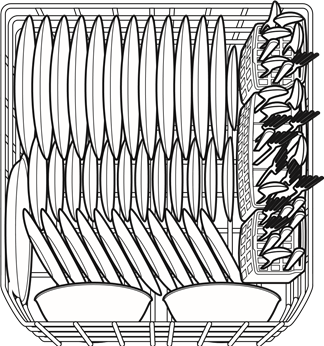

Standaard laadpatroon voor 12 couverts.

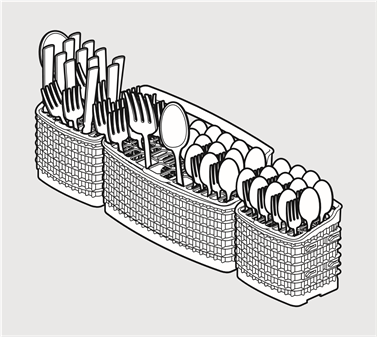

Het bestekmandje laden

Laad scherpe voorwerpen (messen, spiesen, enz.) met de punt naar beneden.
Als u dit niet doet, kan dit leiden tot letsel.

Kenmerken en uiterlijk van rekken en bestekmand kunnen afwijken van uw model.
Laad het bestekmandje terwijl het in het onderste rek staat of haal het mandje eruit om het op een aanrecht of tafel te laden.

Gebruik de voorgestelde laadpatronen, zoals afgebeeld, om de wasbaarheid van het bestek te vergroten.
Zorg ervoor dat er niets door de onderkant van het mandje of rek steekt om de sproeiarm te blokkeren.
Meng geen zilver en roestvrij staal om beschadiging van de zilveren afwerking te voorkomen.
Wanneer de deksels omhoog zijn, mengt u items in elk gedeelte van het mandje, waarbij sommige omhoog en sommige omlaag wijzen om nestvorming te voorkomen.
Waterspray kan geneste items niet bereiken.

Een gerecht toevoegen

Items toevoegen of verwijderen nadat de wascyclus is gestart:

• Ontgrendel de deur en wacht een paar seconden tot de waswerking stopt voordat u deze opent.
• Voeg het item toe en wacht een paar seconden zodat koude lucht langzaam in de vaatwasser kan uitzetten.
• Sluit de deur stevig om te vergrendelen en druk op de START/CANCEL (START/ANNULEREN) toets om te hervatten.

Het gebruik van industrieel reinigingsmiddel kan de verwarmingsspiraal en andere onderdelen van de vaatwasser beschadigen, wat kan leiden tot schade aan de unit en de omliggende eigendommen. Gebruik alleen automatische vaatwasmiddelen voor huishoudelijk gebruik.

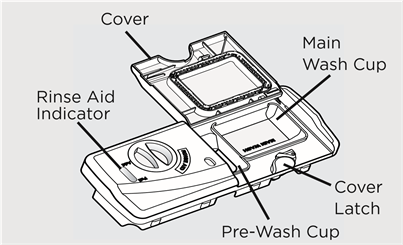

Het afwasmiddelreservoir vullen

Het afwasmiddelreservoir heeft twee afwasmiddelbakjes. De kleinere is voor toevoeging aan de voorwas en de grotere is voor afgifte aan de hoofdwas.

• Gebruik alleen vers automatisch vaatwasmiddel. Andere reinigingsmiddelen kunnen overmatig schuimen veroorzaken.
• Wanneer u automatische vaatwasmiddeltabletten gebruikt, plaatst u een tablet in het hoofdwasbakje en sluit u het.
• Voeg afwasmiddel toe vlak voordat u de cyclus start.
• Bewaar afwasmiddel op een koele, droge plaats. Vochtig of aangekoekt afwasmiddel lost mogelijk niet goed op.

  Als het deksel op het hoofdwasbakje is gesloten, opent u het door op de dekselvergrendeling te drukken.

Hoeveel reinigingsmiddel te gebruiken

De hoeveelheid te gebruiken reinigingsmiddel is afhankelijk van de waterhardheid. De waterhardheid wordt gemeten in granen per gallon. Het gebruik van te weinig reinigingsmiddel kan leiden tot slechte reiniging en harde waterfilm of vlekken. Het gebruik van te veel reinigingsmiddel in zacht water kan etsen op sommige glaswaren veroorzaken, wat oppervlakteschade is die eruitziet als een film, maar niet kan worden weggeveegd. Uw plaatselijke waterbedrijf, waterontharderbedrijf of provinciale extensie-agent kan u de waterhardheid in uw omgeving vertellen.

Tabel reinigingsmiddelgebruik

Cyclus	Zacht water (0-3 korrels)	Medium hard water (4-8 korrels)	Hard water (9-12 korrels)	Zeer hard water (meer dan 12 korrels)
Heavy Wash (Intensief reinigen) of Normal Wash (Normaal reinigen)	2 theelepels (elk bakje: 1/4 vol)	5 theelepels (elk bakje: vul tot de lijn boven "Regular")	8 theelepels (elk bakje: volledig vol)	Elk bakje: Volledig vol (waterontharder aanbevolen)
1 Hr. Wash (1 uur reinigen) of Energy Saver (Energiebesparing)	2 theelepels (Hoofdwasbakje - 1/4 vol)	5 theelepels (elk bakje: vul tot de lijn boven "Regular")	8 theelepels (Hoofdwasbakje: volledig vol)	Hoofdwasbakje: Volledig vol (waterontharder aanbevolen)

Gebruik als regel 1 theelepel voor elke korrel boven de 12. Voor zeer hard water is reinigingsmiddel alleen mogelijk niet voldoende en dan wordt een waterontharder aanbevolen om de waterkwaliteit en de prestaties van de vaatwasser te verbeteren.

Spoelmiddel

Spoelmiddel verbetert het drogen aanzienlijk, vermindert watervlekken, filmvorming en smeert de wasarm lager voor een goede rotatie. Hierdoor "vloeit" het water van de vaat in plaats van waterdruppels te vormen die zich vastklampen en vlekken achterlaten.

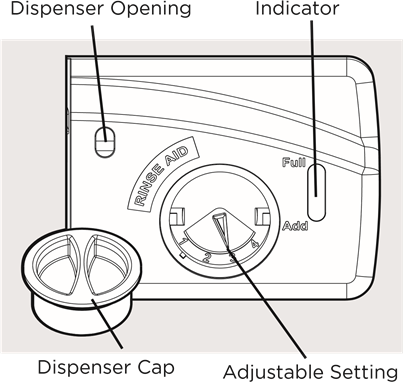

Een reservoir, dat zich naast het afwasmiddelbakje bevindt, geeft automatisch een afgemeten hoeveelheid spoelmiddel af tijdens de laatste spoeling. Als vlekken en slecht drogen problemen veroorzaken, verhoogt u de hoeveelheid afgegeven spoelmiddel door aan de draaiknop naar een hoger nummer te draaien. De draaiknop bevindt zich onder de reservoirdop. De indicator is donker wanneer het vol is en wordt helder wanneer het tijd is om bij te vullen.

Om vloeibaar spoelmiddel toe te voegen, draait u de doseerdop 1/4 slag tegen de klok in en tilt u deze eruit. Giet spoelmiddel erin totdat de vloeistof het aangegeven vulniveau raakt. Plaats de dop terug.

Niet te vol doen, omdat dit overmatig schuimen kan veroorzaken. Veeg eventuele morsingen af met een vochtige doek.
Het reservoir bevat voldoende voor 35 tot 140 wasbeurten, afhankelijk van de instelling.

* Selecteer de Normal Wash (Normaal reinigen) en High Temp (Hoge temperatuur) toetsen samen met een spoelmiddel voor betere droogprestaties.

De HEAT DRY (WARMTEDROGEN) optie in combinatie met spoelmiddel verbetert de droogprestaties. De energie die nodig is om de HEAT DRY (WARMTEDROGEN) optie te gebruiken, kost slechts enkele centen per cyclus. U kunt ervoor kiezen om de HEAT DRY (WARMTEDROGEN) optie niet te selecteren; u zult echter items in uw vaat hebben die aan het einde van de cyclus niet volledig droog zijn.

Waterdruk

De warmwaterleiding naar de vaatwasser moet een waterdruk leveren tussen 20 en 120 psi.
Lage waterdruk kan optreden wanneer wasgoed of douches in gebruik zijn. Als u slechte wasprestaties ervaart, moet u mogelijk wachten tot het waterverbruik is verminderd voordat u de vaatwasser start.

Watertemperatuur

Warm water is nodig voor de beste afwas- en droogresultaten. Het water dat de vaatwasser binnenkomt, moet minstens 120^oF (49^oC) zijn om bevredigende resultaten te geven.

Om de watertemperatuur die de vaatwasser binnenkomt te controleren:

• Zet de warmwaterkraan die het dichtst bij de vaatwasser staat enkele minuten aan om koel water uit de leidingen te verwijderen.
• Houd een snoep- of vleesthermometer in de waterstroom om de temperatuur te controleren.
• Als de temperatuur lager is dan 120^oF (49^oC), laat dan een gekwalificeerd persoon de thermostaatinstelling van de warmwaterboiler verhogen.

Laat, voordat u een cyclus start, warm water lopen om koel water uit de leiding te verwijderen.

ONDERHOUD EN REINIGING

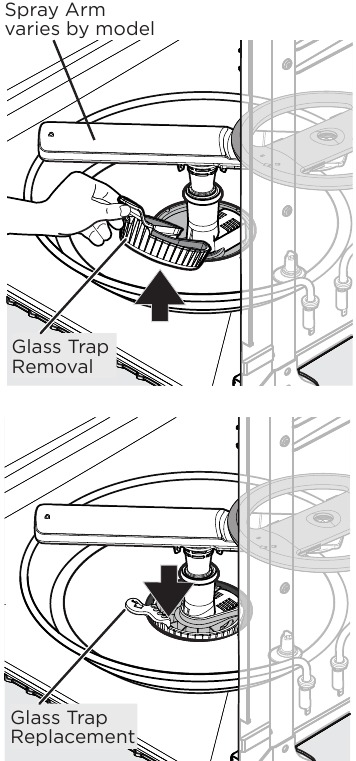

De glazen val legen

1. Trek de hendel van de glazen val omhoog en naar u toe om hem te verwijderen.
2. Leeg al het vuil dat in de glazen val is verzameld.
3. Zodra de glazen val leeg is, schuift u deze terug in dezelfde positie als toen u hem verwijderde en drukt u hem vervolgens omlaag om hem weer vast te zetten. Zie de afbeelding hierboven.

OPMERKING: Hard water kan kalkafzetting veroorzaken aan de binnenkant van de vaatwasser. Raadpleeg het hoofdstuk "Vlekken en aanslag verwijderen" voor reinigingsinstructies.

Laat het verwarmingselement afkoelen voordat u de binnenkant reinigt.
Als u dit niet doet, kan dit brandwonden veroorzaken.

Buitendeur - Reinig de buitendeur met warm zeepsop en een vaatdoek of spons. Spoel na met schoon water en een droge doek. Gebruik geen agressieve schoonmaakmiddelen. Binnenkant - De binnenkant van de vaatwasser en het filter zijn zelfreinigend bij normaal gebruik. Reinig indien nodig de omgeving van de kuipafdichting met een vochtige doek. Het filter is zelfreinigend. Een glazen val in het midden van het filter is ontworpen om stukjes gebroken glas, rietjes, botten en pitten op te vangen.

Overloopbeveiliging - voorkomt dat de vaatwasser overloopt en bevindt zich in de linker voorkant van de kuip.

• Reinig af en toe met een huishoudelijk schoonmaakmiddel dat azijn of bleekmiddel bevat om eventuele ophoping op te lossen.
• De overloopbeveiliging moet ongeveer 2,5 cm vrij op en neer kunnen bewegen. Als hij niet beweegt, til hem dan op en maak hem aan de onderkant schoon.


De binnenkant reinigen

Gebruik Frigidaire ReadyClean^® Vaatwasmachinereinigingstabletten (artikel # 10FFPRDT01) om de binnenkant van de vaatwasser te reinigen en te verfrissen. Plaats één tablet op de bodem van de lege vaatwasser (niet in het doseerbakje), laat een spoelprogramma draaien, laat de vaatwasserdeur minimaal 6 uur gesloten en hervat daarna het normale gebruik. Voor het beste resultaat wordt aanbevolen om maandelijks één tablet te gebruiken.

Onderhoud van de afvoerbeluchter

Als er een afvoerbeluchter is geïnstalleerd voor uw ingebouwde vaatwasser, controleer dan of deze schoon is, zodat de vaatwasser goed kan worden afgespoeld. Een afvoerbeluchter is meestal op het aanrecht gemonteerd en kan worden geïnspecteerd door het deksel te verwijderen. Dit is geen onderdeel van uw vaatwasser en valt niet onder de garantie.

Winterklaar maken

Een vaatwasser die op een onverwarmde plaats wordt achtergelaten, moet worden beschermd tegen bevriezing. Laat een gekwalificeerd persoon het volgende doen:

Service loskoppelen:

1. Schakel de stroomtoevoer naar de vaatwasser uit bij de bron door zekeringen te verwijderen of de stroomonderbreker uit te schakelen.
2. Sluit de watertoevoer af.
3. Plaats een pan onder de inlaatklep. Koppel de waterleiding los van de inlaatklep en laat deze in de pan leeglopen.
4. Koppel de afvoerleiding los van de pomp en laat het water in de pan leeglopen.

Service herstellen:

1. Sluit de water-, afvoer- en stroomtoevoer weer aan.
2. Zet de water- en stroomtoevoer aan
3. Vul beide zeepbakjes en laat de vaatwasser een ZWAAR AFWASprogramma draaien.
4. Controleer de aansluitingen om er zeker van te zijn dat ze niet lekken.

OPMERKING: Raadpleeg de installatie-instructies voor meer informatie over het loskoppelen en herstellen van de service naar uw vaatwasser.

PROBLEEMOPLOSSING

Voordat u belt:
Bekijk deze lijst voordat u een servicebezoek aanvraagt. Het kan u tijd en geld besparen. Deze lijst bevat veelvoorkomende problemen die niet het gevolg zijn van een defect in de fabricage of het materiaal van uw vaatwasser.

Voedselresten op de vaat

• Kies een ander programma voor een langere afwastijd.
• Raadpleeg het hoofdstuk over het inruimen van de rekken voor een juiste inruiming - vermijd het nestelen van items.
• Overbelast de vaatwasser niet (zie Vaat voorbereiden en inruimen).
• Controleer of de glazen val goed wordt onderhouden en geïnstalleerd (zie Onderhoud en reiniging). De waterdruk in huis is mogelijk te laag - deze moet tussen 20 en 120 pound per square inch (psi) liggen.
• Controleer de temperatuur van het inkomende water. Deze moet ongeveer 120 ^oF (49 ^oC) zijn. (Zie Factoren die de prestaties beïnvloeden).
• Controleer de waterhardheid. Bij extreem hard water kan het nodig zijn om een waterontharder te installeren. (Zie Zeepdoseringstabel).
• Gebruik verse zeep.
• Zorg ervoor dat er geen items de sproeiarmen blokkeren, waardoor ze niet kunnen draaien.

Vaat niet droog

• Als u Max of Warm drogen niet hebt geselecteerd en er geen LED's branden voor deze opties, is de verwarming uitgeschakeld tijdens de droogfase van het geselecteerde afwasprogramma. Dit staat bekend als Luchtdrogen. Luchtdrogen verlaagt het energieverbruik enigszins, maar vergroot de kans dat de vaat niet volledig droog is.
• Het selecteren van de opties Warm drogen, Hoge temperatuur of Sanitairtemperatuur zal de droogprestaties verbeteren.
• Zorg ervoor dat het doseerbakje voor glansspoelmiddel is gevuld.
• Verhoog de dosering van het glansspoelmiddel. (Zie Glansspoelmiddel).
• Controleer de temperatuur van het inkomende water. Zorg ervoor dat deze minimaal 120 ^oF (49 ^oC) is.
• Controleer of de vaat goed is ingeruimd - vermijd het nestelen van items.
• Plastic items moeten mogelijk met een handdoek worden afgedroogd.
• Kopjes met een concave bodem verzamelen water. Plaats ze uiterst links in het bovenste rek, zodat ze in een gekantelde positie worden gehouden.
• Containers, kommen, potten/pannen en alle vaat met concave oppervlakken die water kunnen verzamelen, moeten in het rek worden geplaatst met de opening naar beneden of schuin, zodat het water zelfs vanaf het laagste punt kan weglopen.

Droogtip

• Selecteer het programma Normaal afwassen en de optie Hoge temperatuur, samen met een glansspoelmiddel voor betere droogprestaties.

Vlekken of waas op glaswerk/bestek

• Controleer de waterhardheid. Bij extreem hard water kan het nodig zijn om een waterontharder te installeren. (Zie Zeepdoseringstabel).
• De watertemperatuur is mogelijk te laag. Vermijd extreem lage of hoge temperaturen. (Zie Factoren die de prestaties beïnvloeden).
• Vermijd overbelasting en onjuist inruimen. (Zie Vaat voorbereiden en inruimen).
• Gebruik verse zeep. Oude zeep is niet effectief.
• Zorg ervoor dat het doseerbakje voor glansspoelmiddel is gevuld.
• Controleer of de juiste hoeveelheid zeep wordt gebruikt voor het geselecteerde programma. (Zie Zeepdoseerbakje).
• De waterdruk in huis is mogelijk te laag - deze moet tussen 20 en 120 pound per square inch (psi) liggen.

Vaatwerk met afgebroken stukjes

• Laad de vaatwasser met zorg in en overbelast hem niet. (Zie Vaat voorbereiden en inruimen).
• Plaats delicate items in het bovenste rek.
• Plaats glazen stevig tegen de pinnen en niet over de pinnen.
• Laad de vaatwasser zo in dat de items veilig staan en niet losraken wanneer u de rekken in- en uitschuift. Schuif de rekken langzaam in en uit.
• Zorg ervoor dat hoge glazen en steelglazen de bovenkant van de kuip vrijhouden wanneer het rek wordt ingeschoven.
• Fijn antiek porselein en kristal moeten met de hand worden afgewassen.

Vaatwerk bevlekt of verkleurd

• Thee en koffie kunnen vlekken op kopjes veroorzaken. Verwijder de vlekken door ze met de hand af te wassen in een oplossing van 120 ml (1/2 kop) bleekmiddel en 1 liter (1 kwart) warm water. Spoel grondig na.
• IJzerafzettingen in het water kunnen een gele of bruine aanslag veroorzaken. Een speciaal filter dat in de watertoevoerleiding is geïnstalleerd, verhelpt dit probleem. (Zie Vlekken en aanslag verwijderen).
• Aluminium keukengerei kan grijs/zwarte strepen achterlaten wanneer het tegen andere items wrijft. Ruim de vaatwasser op de juiste manier in.
• Bepaalde sterk zure voedingsmiddelen kunnen verkleuring van roestvrij staal en plastic veroorzaken als ze lange tijd blijven zitten. Spoel met de hand als u de vaatwasser niet meteen gebruikt.
• Het mengen van roestvrij staal en zilveren keukengerei in de bestekmand kan putcorrosie van de roestvrijstalen messen veroorzaken. Vermijd het mengen van roestvrij staal en zilver.

Etsen

• Het gebruik van te veel zeep, vooral in zacht of onthard water, veroorzaakt schade die eruitziet als een aanslag, maar niet kan worden verwijderd.
• Pas de hoeveelheid zeep aan op basis van de waterhardheid. (Controleer de Zeepdoseringstabel).
• Verlaag de watertemperatuur door het programma Normaal te selecteren.

Vaatwasser vult zich niet

• Zorg ervoor dat de watertoevoer is ingeschakeld.
• Controleer of de overloopbeveiliging vrij op en neer beweegt. (Zie hoofdstuk Overloopbeveiliging).

Zeep achtergebleven in bakjes

• De zeep is mogelijk oud. Gooi de zeep weg en gebruik verse zeep.
• Zorg ervoor dat de vaat de zeep niet uit het zeepbakje spuit.
• Controleer of het programma is voltooid.
• Zorg ervoor dat er geen items zijn die voorkomen dat het zeepdoseerbakje opengaat.

Stoom bij de ontluchting

• Er ontsnapt waterdamp uit de ontluchting tijdens het drooggedeelte van het programma. Dit is normaal.
• Gemorst glansspoelmiddel kan schuimvorming veroorzaken en tot overloop leiden. Veeg eventuele vlekken weg met een vochtige doek.
• Controleer of de vaatwasser waterpas staat. (Zie Installatie-instructies).

Normale geluiden die u zult horen

• Normale geluiden zijn onder meer het vullen met water, de watercirculatie en motorgeluiden.
• Er is een merkbare verandering in het geluid wanneer de afwaswerking schakelt tussen de onderste en middelste sproeiarm. Dit is normaal, aangezien elke sproeiarm zijn eigen geluid heeft.
• Het is normaal dat de vaatwasser pauzeert (geen geluid) wanneer de afwaswerking schakelt tussen de onderste en middelste sproeiarm.

Water onder in de kuip

• Water dat na afloop van het programma onder in de kuip achterblijft, is niet normaal. Als er water op de bodem van de kuip achterblijft, wordt de vaatwasser mogelijk niet goed afgespoeld. (Zie Vaatwasser spoelt niet goed af).

Vaatwasser lekt

• Controleer of de deurafdichting in de bevestigingssleuf is gedrukt, tot de bodem van de kuip reikt en niet voorbij de eindrib uitsteekt, zodat deze de sluiting van de deur niet belemmert.
• Gemorst glansspoelmiddel kan schuimvorming veroorzaken en tot overloop leiden. Veeg eventuele vlekken weg met een vochtige doek.
• Controleer of de vaatwasser waterpas staat. (Zie Installatie-instructies).
• Vermijd overmatige schuimvorming door de juiste hoeveelheid zeep te gebruiken die is ontworpen voor automatische vaatwassers.

Vaatwasser start niet

• Controleer of de stroomonderbreker is uitgeschakeld of dat er een zekering is doorgebrand.
• Zorg ervoor dat de watertoevoer is ingeschakeld.
• Controleer of het programma correct is ingesteld. (Zie Gebruiksaanwijzing).
• Is de vaatwasser ingesteld op de optie Startuitstel?
• Zorg ervoor dat de deur gesloten en vergrendeld is.
• Zorg ervoor dat u na het selecteren van het programma op de knop START/ANNULEREN drukt.

Vaatwasser spoelt niet goed af

• Als het apparaat is aangesloten op een afvalvermaler, zorg er dan voor dat de afvalvermaler leeg is.
• Zorg ervoor dat de afsluitdop uit de inlaat van de afvalvermaler is verwijderd.
• Zorg ervoor dat de afvoerslang niet geknikt is.
• Zorg ervoor dat het programma is voltooid en niet is gepauzeerd.
• Zorg ervoor dat de glazen val wordt onderhouden en correct is geïnstalleerd, zodat er geen verstoppingen zijn (zie Onderhoud en reiniging).

Programma duurt lang

• Het programma is mogelijk automatisch verlengd om de belangrijkste temperaturen te bereiken als gevolg van een factor zoals een koele watertoevoer of een grote lading vaat.
• De optie Startuitstel is mogelijk geselecteerd.
• Kies programma's met een lagere temperatuur om het programma te verkorten.
• Programma's die de mate van vervuiling detecteren, passen zich automatisch aan om een goede wasbeurt te garanderen - zwaardere vervuiling zal een langere programmacyclus veroorzaken.

Vaatwasser heeft een geur

• Vuile vaat die te lang in de vaatwasser blijft staan, kan een geur veroorzaken.
• Er zal een "nieuwe" geur zijn wanneer het apparaat voor het eerst wordt geïnstalleerd. Dit is normaal.
• Controleer of het apparaat goed wordt afgespoeld. (Zie Vaatwasser spoelt niet goed af).

Vlekken op de binnenkant van de kuip

• Het afwassen van grote hoeveelheden vaatwerk met tomaten kan een roze/oranje uiterlijk veroorzaken. Dit heeft geen invloed op de prestaties en zal na verloop van tijd geleidelijk vervagen. Vooraf spoelen vermindert de kans op vlekken. Het gebruik van de optie Geen warm drogen zal vlekken verminderen.

De deur openen tijdens het programma

• Als de vaatwasserdeur wordt geopend terwijl het apparaat in werking is, moet de knop START/ANNULEREN worden ingedrukt en de deur onmiddellijk worden gesloten om het apparaat terug te brengen naar het geselecteerde programma en de optie. Dit moet binnen 10 minuten gebeuren om het programma te vervolgen.

Vlekken en aanslag verwijderen

Hard water kan kalkafzetting veroorzaken aan de binnenkant van de vaatwasser. Vaat en glazen kunnen ook om verschillende redenen vlekken en aanslag vertonen. (Zie hoofdstuk Vlekken of waas op glaswerk/bestek).
Om aanslag en vlekken te verwijderen, reinigt u het apparaat volgens de volgende instructies:

1. Plaats schoon vaatwerk en glazen op de normale manier in de vaatwasser. Plaats geen metalen keukengerei of bestek.
2. Voeg geen zeep toe.
3. Selecteer het programma Normaal afwassen. Sluit en vergrendel de deur. Druk op de knop START/ANNULEREN.
4. Laat de vaatwasser draaien totdat deze voor de tweede keer met water wordt gevuld (ongeveer 10 minuten).
5. Ontgrendel en open de deur en giet 2 kopjes witte azijn op de bodem van de vaatwasser.
6. Sluit en vergrendel de deur en laat het programma voltooien.

BELANGRIJKE VEILIGHEIDSINFORMATIE

Neem bij het gebruik van uw vaatwasser de basisvoorzorgsmaatregelen in acht, waaronder de volgende:

Voor uw veiligheid:

• Gebruik uw vaatwasser alleen zoals beschreven in deze Gebruiks- en onderhoudshandleiding.
• Deze handleiding behandelt niet alle mogelijke omstandigheden en situaties die zich kunnen voordoen. Gebruik uw gezond verstand en wees voorzichtig bij het installeren, bedienen en onderhouden van elk apparaat.
• NSF-gecertificeerde vaatwassers voor huishoudelijk gebruik zijn niet bedoeld voor erkende horecagelegenheden.
• VAATWASSER MOET ELEKTRISCH GEAARD ZIJN. Lees de installatie-instructies voor meer informatie.
• Deze vaatwasser is ontworpen om te werken op een normaal huisstroomnet (120 V, 60 Hz). Gebruik een circuit dat is uitgerust met een zekering van 15 ampère of een stroomonderbreker. Gebruik een zekering van 20 ampère als de vaatwasser is aangesloten op een afvalvermaler.
• Gebruik de vaatwasser niet tenzij alle omhullingspanelen op hun plaats zitten.
• Om beknelling en/of verstikking te voorkomen, verwijdert u de deur of het deurvergrendelingsmechanisme van elke vaatwasser die wordt weggegooid of niet in gebruik is.
• Houd jonge kinderen en baby's uit de buurt van de vaatwasser wanneer deze in werking is.
• Laat kinderen de deur of rekken van een vaatwasser niet misbruiken, erop zitten, staan of spelen.
• Gebruik alleen reinigingsmiddelen en spoelmiddelen die aanbevolen zijn voor gebruik in een vaatwasser.
• Bewaar vaatwasmiddel en spoelmiddelen buiten het bereik van kinderen.
• Was geen plastic voorwerpen, tenzij ze gemarkeerd zijn met: "Dishwasher Safe" (Vaatwasmachinebestendig) of een equivalent daarvan. Raadpleeg de fabrikant voor aanbevelingen als ze niet gemarkeerd zijn. Voorwerpen die niet als vaatwasmachinebestendig zijn gemarkeerd, kunnen smelten en een potentieel brandgevaar vormen.
• Koppel de elektrische stroom naar de vaatwasser los voordat u onderhoudswerkzaamheden uitvoert.
• Als de vaatwasser in een afvalvermaler afvoert, zorg er dan voor dat de afvalvermaler volledig leeg is voordat u de vaatwasser gebruikt.
• Reparaties moeten worden uitgevoerd door een gekwalificeerde technicus.
• Knoei niet met de bedieningselementen.
• Raak het verwarmingselement niet aan tijdens of direct na het voltooien van de wasbeurt.
• Wees voorzichtig bij het uitladen van de vaatwasser wanneer de optie Sanitize is geselecteerd. De inhoud kan direct na het einde van de cyclus heet aanvoelen.
• Waterdamp uit de ontluchting kan heet aanvoelen wanneer de optie Sanitize is geselecteerd. Wees voorzichtig en laat kleine kinderen niet rond de ontluchtingsopening van de vaatwasser spelen of deze aanraken.
• Bij het inladen van voorwerpen om te wassen:
  • Plaats scherpe voorwerpen en messen zo dat ze de deurafdichting of kuip waarschijnlijk niet beschadigen.
  • Laad scherpe voorwerpen en messen met de handgrepen omhoog om het risico op snijwonden te verminderen.
• Onder bepaalde omstandigheden kan waterstofgas worden geproduceerd in een warmwatersysteem dat gedurende 2 weken of langer niet is gebruikt. WATERSTOFGAS IS EXPLOSIEF. Als het warmwatersysteem gedurende een dergelijke periode niet is gebruikt, zet u het, voordat u de vaatwasser gebruikt, enkele minuten aan. Dit zal eventueel opgehoopt waterstofgas afvoeren. WATERSTOFGAS IS BRANDBAAR. Rook niet en gebruik geen open vuur gedurende deze tijd.
• Bewaar of gebruik geen brandbare materialen, benzine of andere brandbare dampen en vloeistoffen in de buurt van dit of enig ander apparaat.

Om het risico op brand, elektrische schokken of letsel bij het gebruik van uw vaatwasser te verminderen, dient u de voorgaande basisvoorzorgsmaatregelen te volgen.

Lees alle instructies voordat u dit apparaat gebruikt.

Veiligheidsdefinities

Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om te waarschuwen voor mogelijke risico's op persoonlijk letsel. Neem alle veiligheidsberichten in acht

geeft een onmiddellijk gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.

geeft installatie-, bedienings- of onderhoudsinformatie aan die belangrijk is, maar geen betrekking heeft op gevaren.

Veiligheid van kinderen

Vernietig of recycle de kartonnen doos, plastic zakken en al het buitenste verpakkingsmateriaal onmiddellijk nadat de vaatwasser is uitgepakt. Kinderen mogen deze artikelen nooit gebruiken om mee te spelen. Kartonnen dozen bedekt met vloerkleden, spreien, plastic folie of rekfolie kunnen luchtdichte ruimtes worden en kunnen snel verstikking veroorzaken.

Veiligheidsinstructies

• Bewaar of gebruik GEEN benzine of andere brandbare vloeistoffen in de buurt van dit of enig ander apparaat. Lees de productetiketten voor waarschuwingen met betrekking tot ontvlambaarheid en andere gevaren.
• Verwijder alle nietjes uit de kartonnen doos. Nietjes kunnen ernstige snijwonden veroorzaken en ook afwerkingen vernielen als ze in contact komen met andere apparaten of meubels.

BEWAAR DEZE INSTRUCTIES

1-800-374-4432
Frigidaire.com

1-800-265-8352
Frigidaire.ca

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

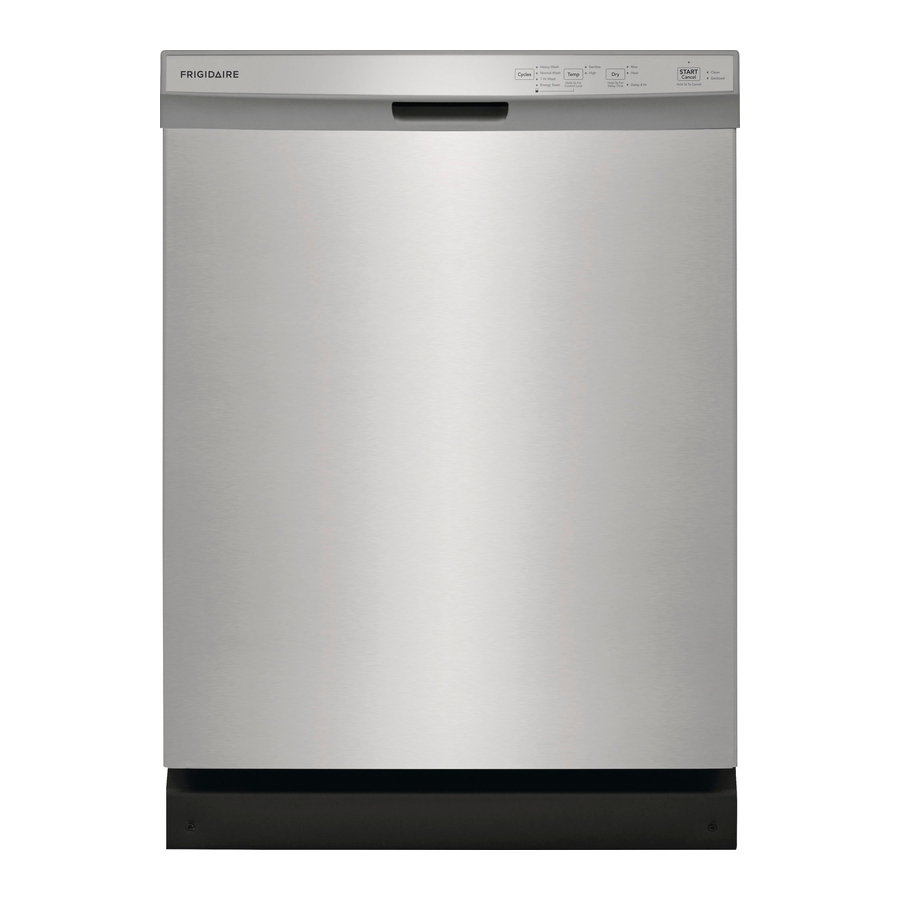

Download Frigidaire FDPC4314AS - 24" Ingebouwde Vaatwasserhandleiding

Beschikbare talen
