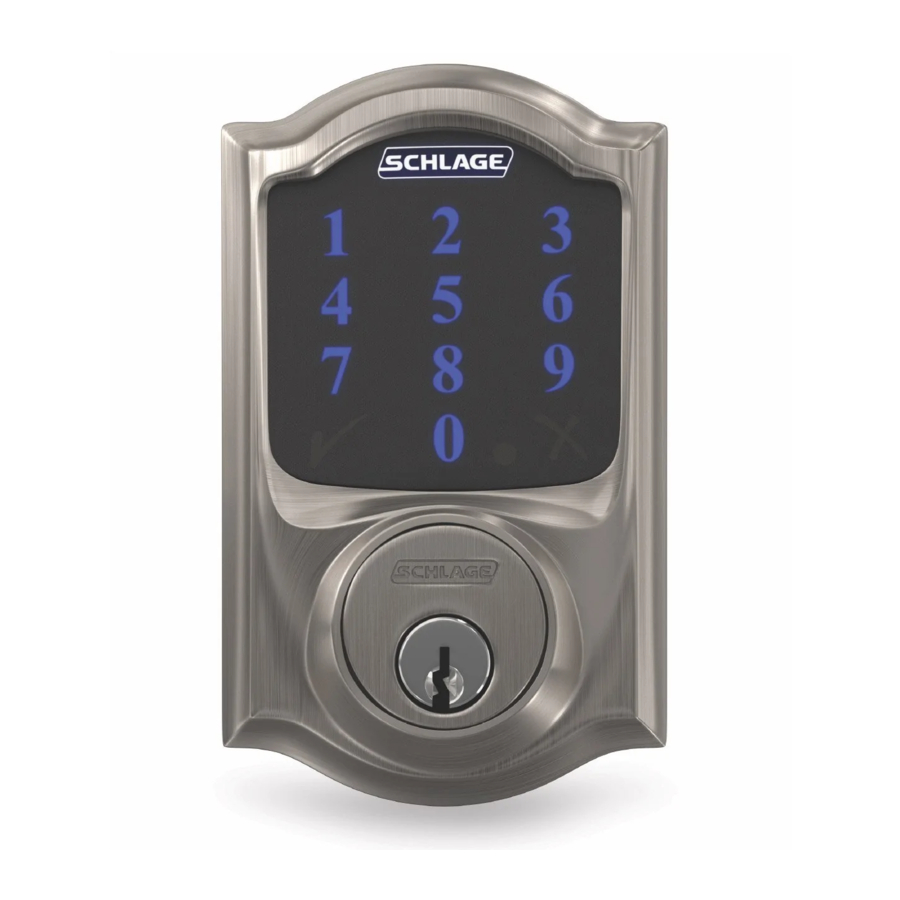

Schlage Connect Smart Deadbolt Snelstartgids

Onderdelen

Reserve sleutel

Touchscreen Assembly

Backplate

Bolt

Strike

Reinforcement Plate

Set Screw

Reinforcement Screws

Inside Assembly Screw

Backplate Screws

Bolt/Strike Screws

Gereedschap

Phillips schroevendraaier

Gebruik geen boormachine!

Ondersteuning

U.S.A.: 888-805-9837
Canada: 800-900-4734
Mexico: 018005067866

Interactieve ervaring

Voor een verbeterde installatie-ervaring, volg de link hieronder of scan de QR-code voor online interactieve instructies, garantie en referentie-informatie.

https://instructions.allegion.com/instr/86/2110

Installatie

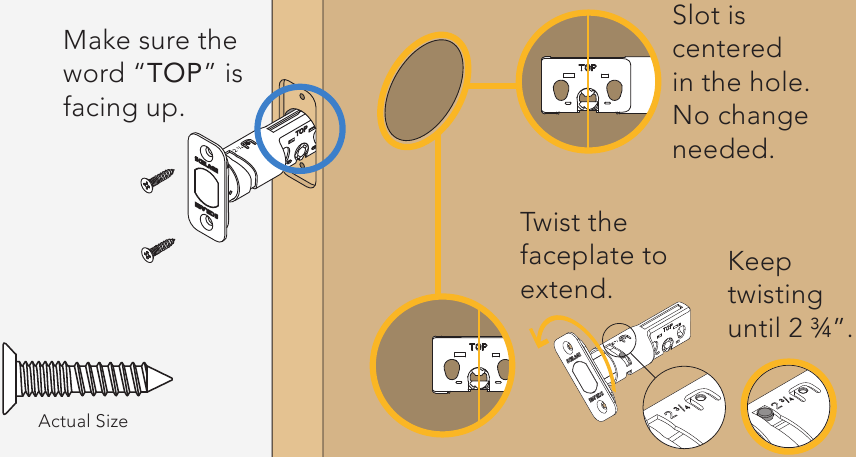

Installeer de bout

Mogelijk moet u de boutlengte aanpassen. Zorg ervoor dat de gleuf in de bout in het midden van het gat zit.

Hulp nodig?
Zie "Help with Step 1" (Hulp bij stap 1) in de online instructies. De link staat op de achterkant van deze handleiding.

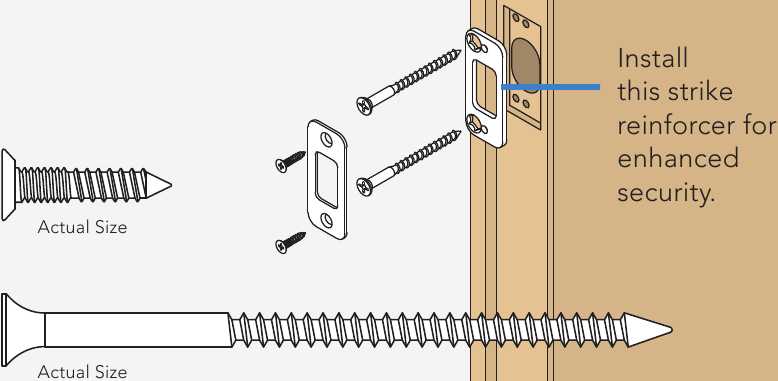

Installeer de sluitplaat in het deurkozijn

Als u een raam naast uw deur heeft, kunt u mogelijk niet de langere houtschroeven gebruiken om de versterker te installeren.

Hulp nodig?
Problemen met het installeren van de sluitplaatversterker? Zie "Help with Step 2" (Hulp bij stap 2) in de online instructies.

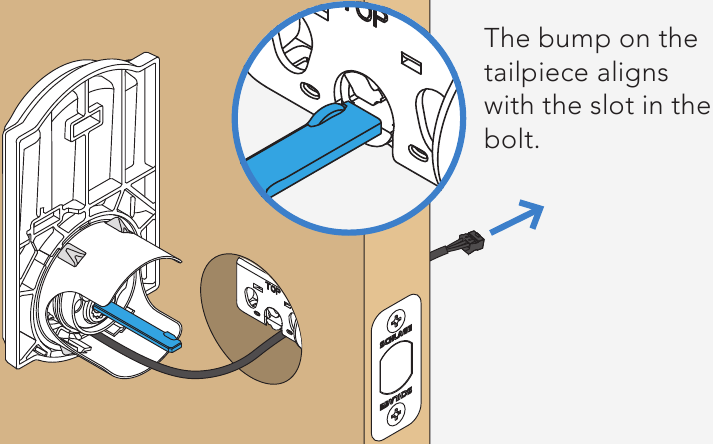

Installeer het touchscreen

Leid de kabel door de deur ONDER de bout. Lijn het staartstuk uit zoals afgebeeld en duw het touchscreen op de deur.

Is het moeilijk om het touchscreen te installeren? Installeert het staartstuk niet correct?
Als het gat door uw deur te klein lijkt, moet u mogelijk de spacer verwijderen. Zie de online instructies.

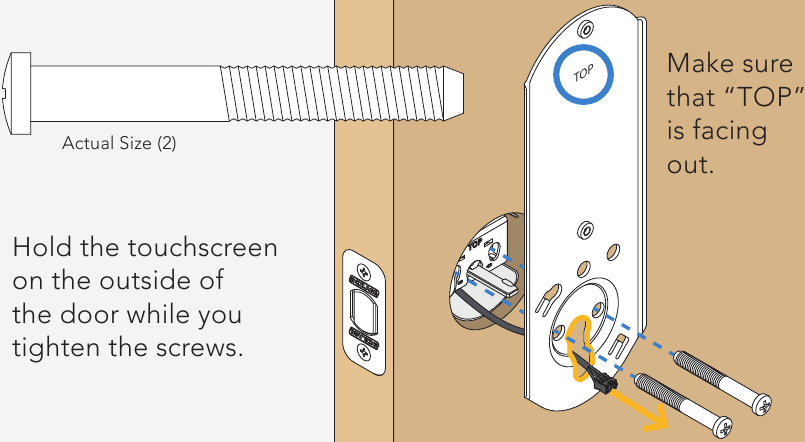

Installeer de binnenste achterplaat

Leid de kabel onder de bout door en door het gat aan de onderkant van de achterplaat. Bevestig de achterplaat met schroeven.

Phillips schroevendraaier

Gebruik geen boormachine!

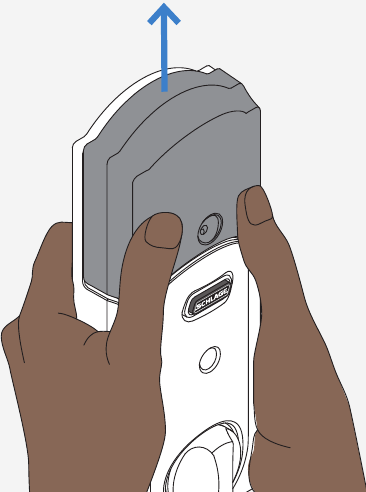

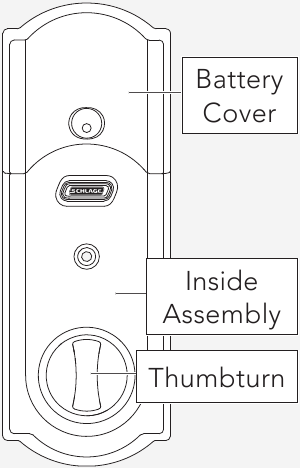

Verwijder de batterijklep

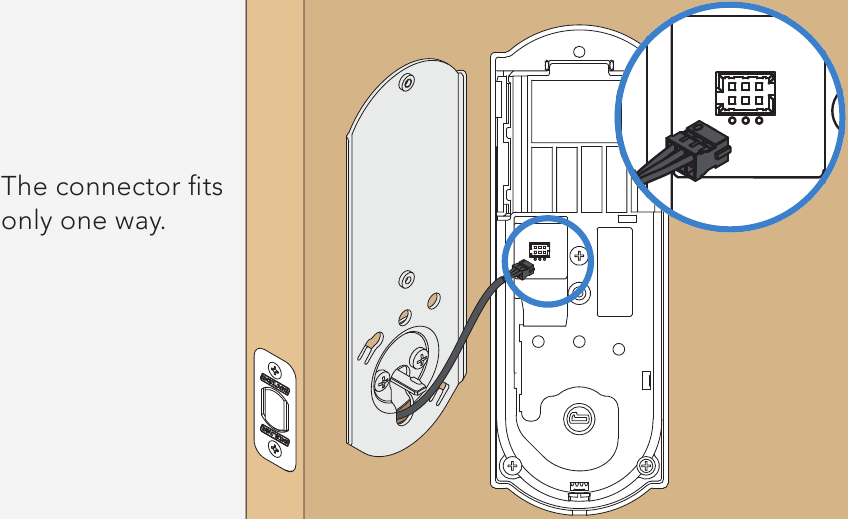

Sluit de kabel aan

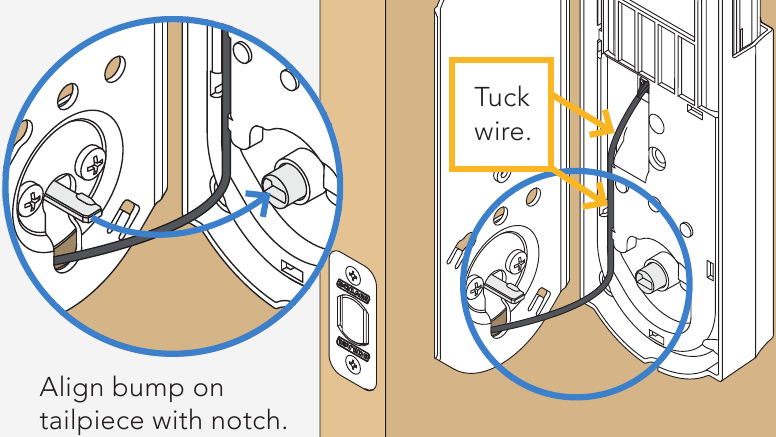

Bevestig het slot aan de deur

Als de bobbel op het staartstuk niet overeenkomt met de sleuf aan de achterkant van de binnenste assemblage, zorg er dan voor dat uw draaiknop verticaal (omhoog en omlaag) staat. Stop de draad in de goot.

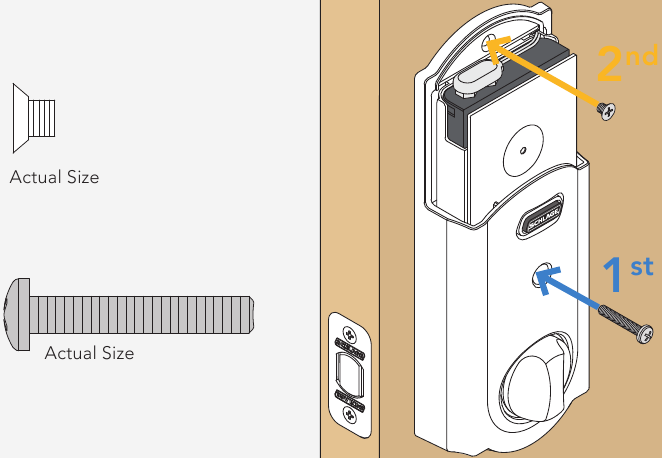

Installeer de schroeven

Installeer eerst de onderste schroef.

Phillips schroevendraaier

Gebruik geen boormachine!

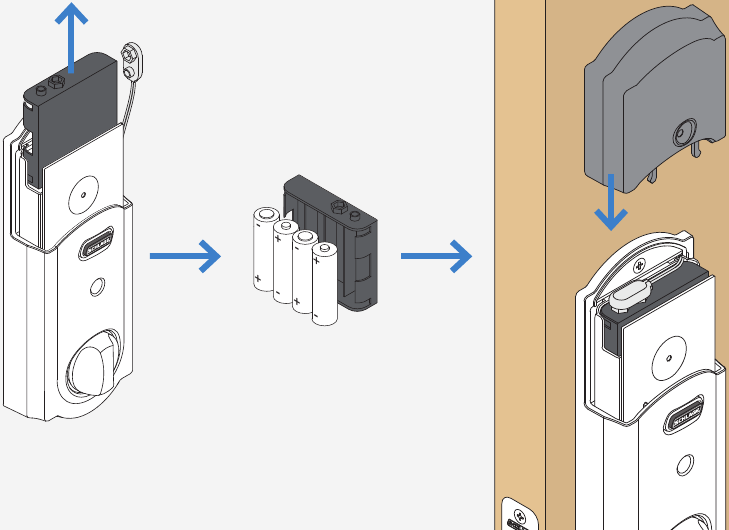

Plaats de batterijen en schuif de klep erop

Stel uw slot in

1. Open uw deur!
2. Voer een van de twee standaard gebruikerscodes in. De codes staan op de achterkant van deze handleiding en op de achterkant van de binnenste assemblage. U moet de binnenste assemblage verwijderen om het label te zien.
3. Uw slot gaat naar een installatieroutine.


Wanneer de bout stopt met bewegen, is de installatie voltooid.

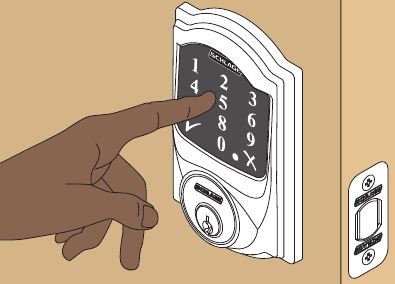

Test uw slot

1. Sluit uw deur.
2. Schuif de bout uit en in met behulp van de draaiknop aan de binnenkant.
3. Zorg ervoor dat de bout soepel terugtrekt. Als dit niet het geval is, zijn uw deur en kozijn mogelijk niet uitgelijnd.
4. Open uw deur.
5. Schuif de bout uit met behulp van de draaiknop aan de binnenkant.
6. Voer nu een gebruikerscode in op het touchscreen om te controleren of de bout terugtrekt.

Hulp nodig?
Als de bout niet uit- of inschuift tijdens het testen, raadpleeg dan de online instructies en zorg ervoor dat de spindel correct is uitgelijnd.

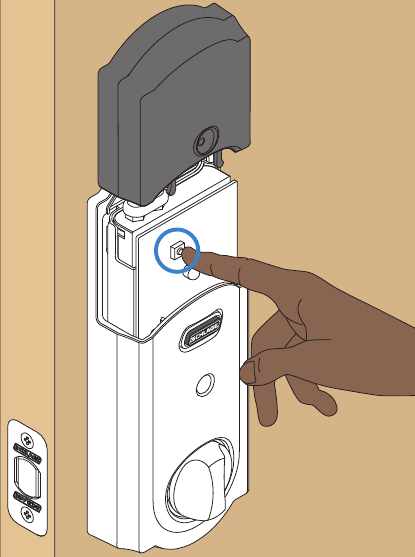

Registreer uw slot

1. Zet uw smart home-systeem of paneel in de registratiemodus (zie de documentatie voor dat apparaat voor details).
2. Verwijder de batterijklep.
3. Druk op de knop en laat deze vervolgens los.
4. Een geel knipperend lampje geeft aan dat de registratie bezig is.
5. Een continu groen lampje geeft aan dat de registratie is gelukt.


Een rood lampje geeft een registratieprobleem aan, probeer stap 1-3 te herhalen.

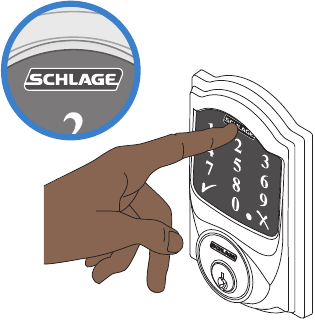

Vergrendelen en ontgrendelen

Om uw deur te vergrendelen, tikt u gewoon op het logo.

U kunt uw deur ook vergrendelen door een gebruikerscode in te voeren terwijl de deur gesloten is of door de draaiknop naar de rand van de deur te draaien.

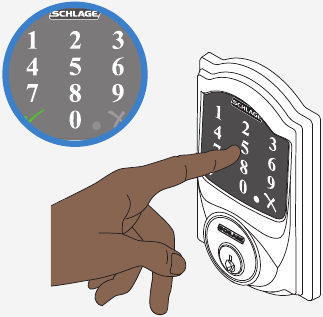

Om uw deur te ontgrendelen, voert u een gebruikerscode in.

U kunt uw deur ook van binnenuit ontgrendelen door de draaiknop van de rand van de deur af te draaien.

Codes toevoegen en verwijderen

1. Druk op .
2. Voer de Programmeer code (6 cijfers) in.
3. Kies en druk op: 1 toevoegen (add) of 2 verwijderen (delete).
4. Voer de gebruikerscode in die u wilt toevoegen of verwijderen.
5. Voer die code nogmaals in.
   geeft succes aan.
6. Voeg nog een gebruikerscode toe of verwijder er een. Keer terug naar stap 4.

• Het slot ondersteunt gebruikerscodes tussen 4 en 8 cijfers en is ingesteld op een standaardlengte van 4 cijfers.
• De eerste 4 - 6 cijfers moeten verschillen van de eerste 4 - 6 cijfers van de programmeercode.

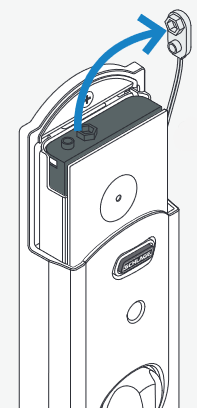

Fabrieksinstellingen herstellen

Als u uw programmeercode bent vergeten, kunt u de standaardcodes herstellen. Als u het slot naar een andere deur wilt verplaatsen, moet u de standaardinstellingen herstellen. Verplaats het slot naar de nieuwe deur en stel het vervolgens opnieuw in.

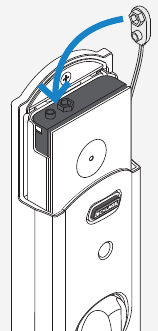

1. Koppel uw batterijen los.

2. Houd het logo ingedrukt. Terwijl u het logo indrukt, sluit u uw batterijen weer aan.

3. Test uw slot met een van uw standaardcodes, die u op de achterkant van deze handleiding vindt.

   Stel nu uw slot in, zie stap 10

Bewaar deze handleiding!

Toegang tot stapsgewijze instructies en hulp.
https://instructions.allegion.com/instr/86/2110

© Allegion 2018
Gedrukt in de V.S.
P518-669 Rev. 06/18-b
