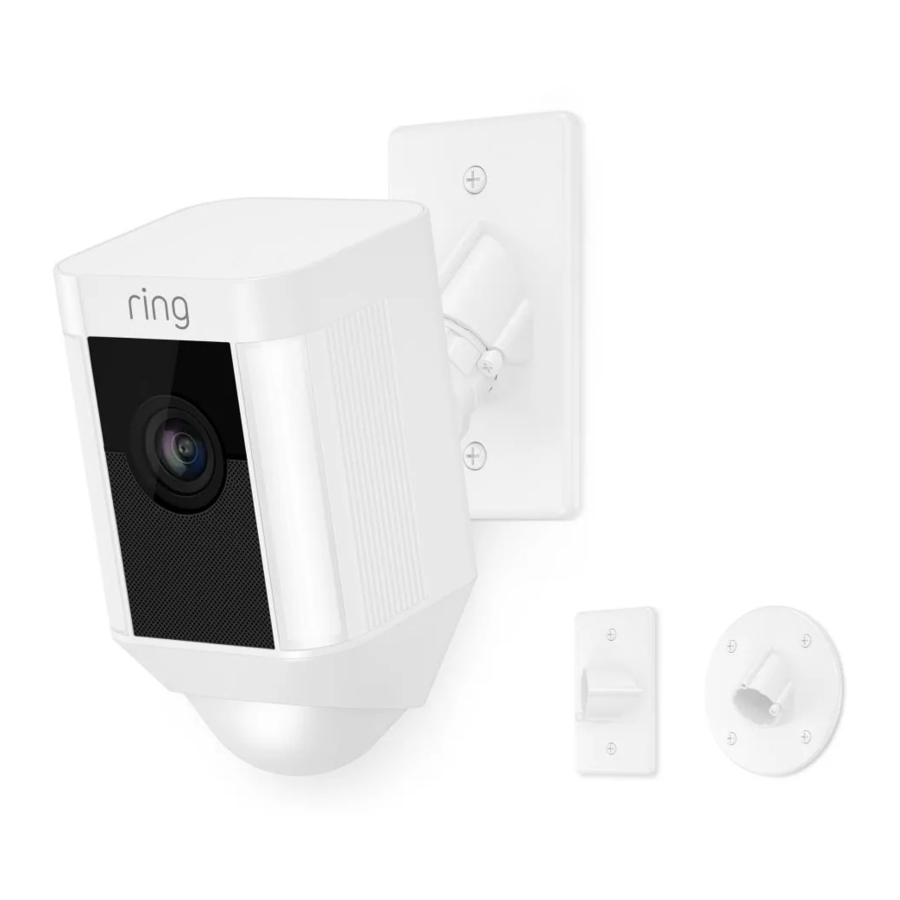

ring Spotlight Cam Montagehandleiding

Installeer uw Spotlight Cam

Risico op elektrische schok.

Indien uw lokale wetgeving dit vereist, moeten de installatie en bedrading worden uitgevoerd door een erkende elektricien.

Schakel de stroom uit bij de zekeringkast of meterkast voordat u de installatie uitvoert.

Controleer of de voedingsspanning correct is. Sluit het armatuur aan op een 100 VAC~240 VAC 50/60 Hz stroombron.

Volg altijd de normen van de elektrische code bij het installeren van bedrade verbindingen.

Brandgevaar
Niet installeren in de buurt van brandbare of ontvlambare oppervlakken.

LET OP
Sluit deze lamp niet aan op een dimmer of timer.

Wat zit er in de doos?

Alles wat u nodig heeft om uw Spotlight Cam te installeren, is inbegrepen.

Schroevendraaier & Phillips Bit
Gebruik deze om de montagehardware te installeren en de veiligheidsschroef vast te draaien.

Montageschroeven
Gebruik deze hardware om de achterkast aan uw muur te bevestigen en de afdekking aan de achterkast vast te maken.

Draadklemmen
Gebruik deze om draadverbindingen vast te zetten en te beschermen.

Boor en Muurankers
Als u op beton, stucwerk of baksteen installeert, gebruikt u de boor in een elektrische boormachine om de gaten voor te boren en plaatst u vervolgens de muurankers.

Achterkastdeksel met Pakking
Bevestigt uw Spotlight Cam aan de meegeleverde achterkast. Wordt geleverd bevestigd aan uw Spotlight Cam en de bijbehorende kabelboom.

Kabelboom en Montagebout
Verbindt uw Spotlight Cam met de elektriciteitsdraden van uw huis en zet deze vast aan het deksel van de achterkast.

Achterkast
Fungeert als montagebasis voor Spotlight Cam en beschermt de bedradingsaansluitingen.

Veiligheidsschroef
Beveiligt uw Spotlight Cam om ongewenste verwijdering te voorkomen.

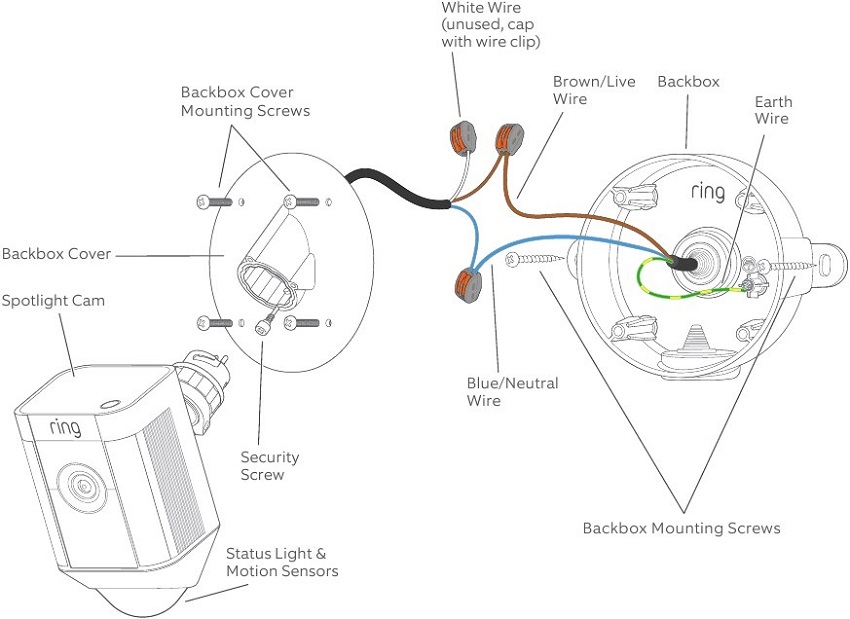

Hoe het allemaal in elkaar past

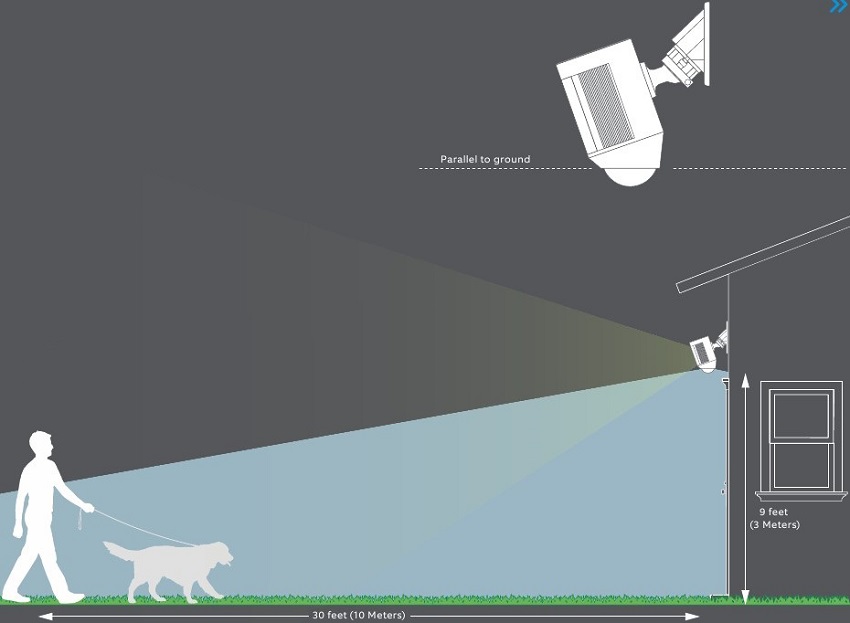

Installatiehoogte en bewegingsdetectie

Wanneer uw Spotlight Cam op de aanbevolen hoogte (9 voet omhoog, met de bewegingssensor parallel aan de grond) is gemonteerd, is deze geoptimaliseerd om objecten van menselijke grootte tot op 30 voet te detecteren.

Aanbevolen montagestijlen

Wanneer u op een verticale muur monteert, wilt u meestal dat de montagepoort naar beneden wijst.

Wanneer u aan een overstek of dakrand monteert, richt u de montagepoort in de richting waarin u de camera wilt laten kijken.

Muur

Overstek of Dakrand

Installeren op een overstek of dakrand?

Direct uit de doos is uw Spotlight Cam ingesteld voor montage op een verticaal oppervlak. Om hem voor te bereiden op horizontale montage:

Draai de moer aan de achterkant van het deksel van de achterkast los en trek vervolgens de Spotlight Cam en de bijbehorende kabelboom uit het deksel.

Draai vervolgens het deksel 180 graden en plaats de Spotlight Cam terug. Draai ten slotte de moer aan de achterkant van het deksel weer vast.

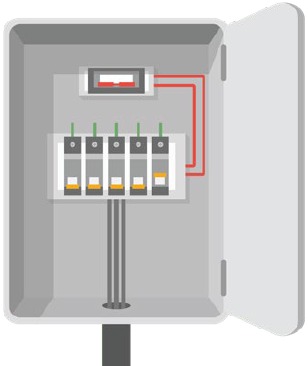

Schakel de stroom uit bij de zekeringkast

Als u niet weet waar uw zekeringkast zich bevindt of hoe u de stroom naar het circuit dat u wilt gebruiken, moet u een erkende elektricien raadplegen.

Indien uw lokale wetgeving dit vereist, huur dan een erkende elektricien in om alle installatie en bedrading te voltooien.

Snijd de grommet door

De meegeleverde achterkast heeft twee kabelinvoeren met rubberen grommets. Kies de invoer die geschikt is voor uw installatielocatie en haal vervolgens de schaar tevoorschijn.

Snijd het uiteinde van de grommetkegel af op een punt waar deze iets smaller is dan uw kabel. Als u de kabel via de achterkant voert, steek deze er dan nu in.

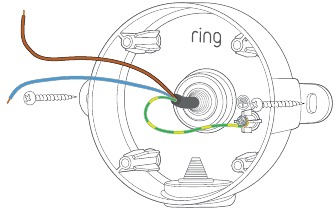

Bereid de achterkast voor

Als u dat nog niet heeft gedaan, duw dan uw stroomkabel in de doos via de grommet die u heeft doorgesneden.

Draai twee van de meegeleverde montageschroeven door de gaten aan weerszijden van de achterkast om deze vast te zetten.

Als u op een hard oppervlak zoals baksteen of stucwerk installeert, boor deze gaten dan voor met de meegeleverde boor en duw de meegeleverde ankers in de gaten.

Zet vervolgens de aarddraad van uw huis (blank koper of groen/geel omhuld) vast onder de aardingsschroef.

Verwijder de camera.

Terwijl u het deksel van de achterkast vasthoudt, draait u de Spotlight Cam naar links om hem los te maken en zet u de camera voorlopig opzij.

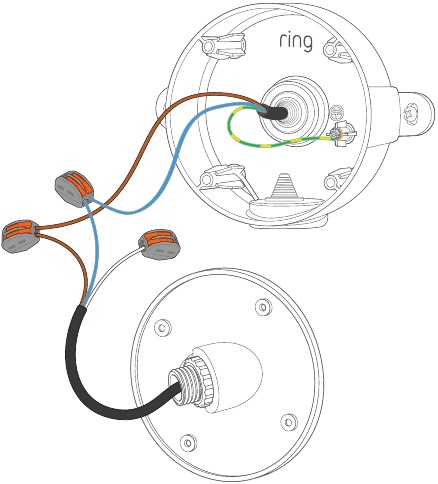

Sluit de stroomdraden aan.

Nu wilt u de bruine en blauwe draden van de kabelboom aansluiten op de bijpassende bruine en blauwe draden van het elektriciteitsnet van uw huis.

Trek de oranje lipjes op de draadklem omhoog om ze te openen.

Lijn de uiteinden van elk paar draden naast elkaar uit en steek ze volledig in de gaten in de klem.

Duw vervolgens de oranje lipjes omlaag om de verbinding te sluiten en vast te zetten.

De witte draad op de kabelboom wordt niet gebruikt, dus sluit deze ook af met een draadklem.

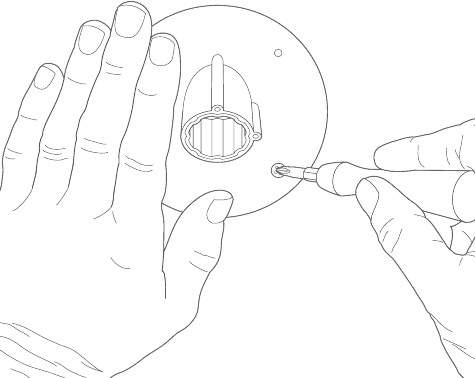

Monteer het deksel van de achterkast.

Gebruik de meegeleverde afdekschroeven om het deksel aan de achterkast te bevestigen.

Sluit uw Spotlight Cam aan.

Plaats uw Spotlight Cam in het deksel van de achterkast.

Zodra deze volledig is geplaatst, draait u hem naar rechts om hem te vergrendelen.

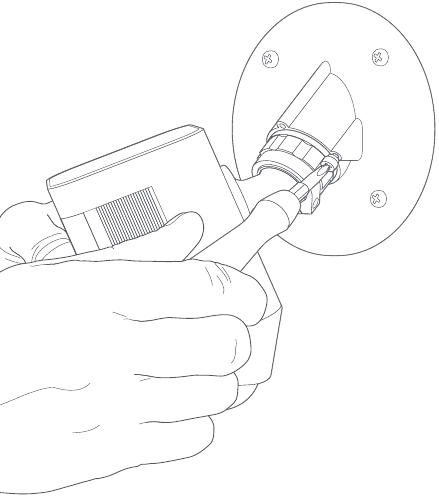

Plaats de veiligheidsschroef.

Draai hem vervolgens vast om uw Spotlight Cam in het deksel van de achterkast te vergrendelen.

Schakel de stroom in bij de zekeringkast.

Zodra uw Spotlight Cam is geïnstalleerd, is het tijd om de stroom weer in te schakelen bij de zekeringkast.

Als de lampen op uw Spotlight Cam aangaan, bent u klaar! Zo niet, schakel dan de stroom weer uit en controleer uw aansluitingen.

Stel uw Spotlight Cam in de Ring-app in

Download de Ring-app

De Ring-app begeleidt u bij het instellen en beheren van uw Spotlight Cam.

Zoek naar "Ring" in een van de onderstaande app stores, of bezoek: ring.com/app.

Zoek uw wifi-wachtwoord.

U heeft het nodig tijdens het installatieproces.

Verbind uw Spotlight Cam met de Ring-app.

Selecteer in de Ring-app Een apparaat instellen (Set Up a Device).

Selecteer, wanneer u daarom wordt gevraagd, Beveiligingscamera's (Security Cams) en volg de instructies in de app.

Probeer het uit!

Tik op de knop Live View (Live Beeld) in de Ring-app om live video van de camera te bekijken.

Knippert er een wit licht?

Als het lampje aan de onderkant van uw Spotlight Cam knippert of blijft branden na de installatie, betekent dit dat de interne software wordt bijgewerkt.

Deze update kan enkele minuten duren. Wanneer het lampje stopt met knipperen, is uw Spotlight Cam klaar voor gebruik.

Pas de camerahoek aan.

Om een nauwkeurige bewegingsdetectie te garanderen, plaatst u uw Spotlight Cam zo dat de rand van de bewegingsdetectorkap parallel loopt met de grond.

Draai de zijschroef vast om de camerapositie vast te zetten.

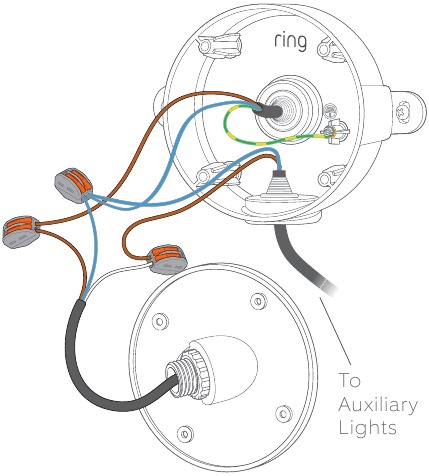

Extra lichtregeling

Als u wilt dat andere armaturen (zoals schijnwerpers) worden geactiveerd door de bewegingsmelder in uw Spotlight Cam, sluit u ze aan volgens dit schema.

De witte draad van de Spotlight Cam is de geschakelde stroomuitgang. Zorg ervoor dat u deze verbindt met de stroomvoerende/bruine draad die uw extra lampen voedt.

Alle lampen die u aansluit, gaan ook branden wanneer u de lampen van de Spotlight Cam handmatig activeert in de Ring-app.

Het totale opgenomen vermogen van aangesloten lampen mag niet hoger zijn dan 150 watt.

ring.com/help

	+1 310 929 7085
	+44 1727 263045
	+80087009781
	+80087009781
	+61 1 300 205 983
	+64 9 887 9871
	+52 55 8526 5445
	+54 11 5031 9543
	+57 1 381 9843
	+56 22 405 3059
	+507 833 6750

Om uw garantiedekking te bekijken, gaat u naar www.ring.com/warranty.
Patenten: www.ring.com/patents

© 2019 Ring LLC of zijn gelieerde ondernemingen.
Ring, Alexa, Always Home en alle gerelateerde logo's zijn handelsmerken van Amazon.com, Inc. en zijn gelieerde ondernemingen.
Laatst bijgewerkt: 04/02/19
