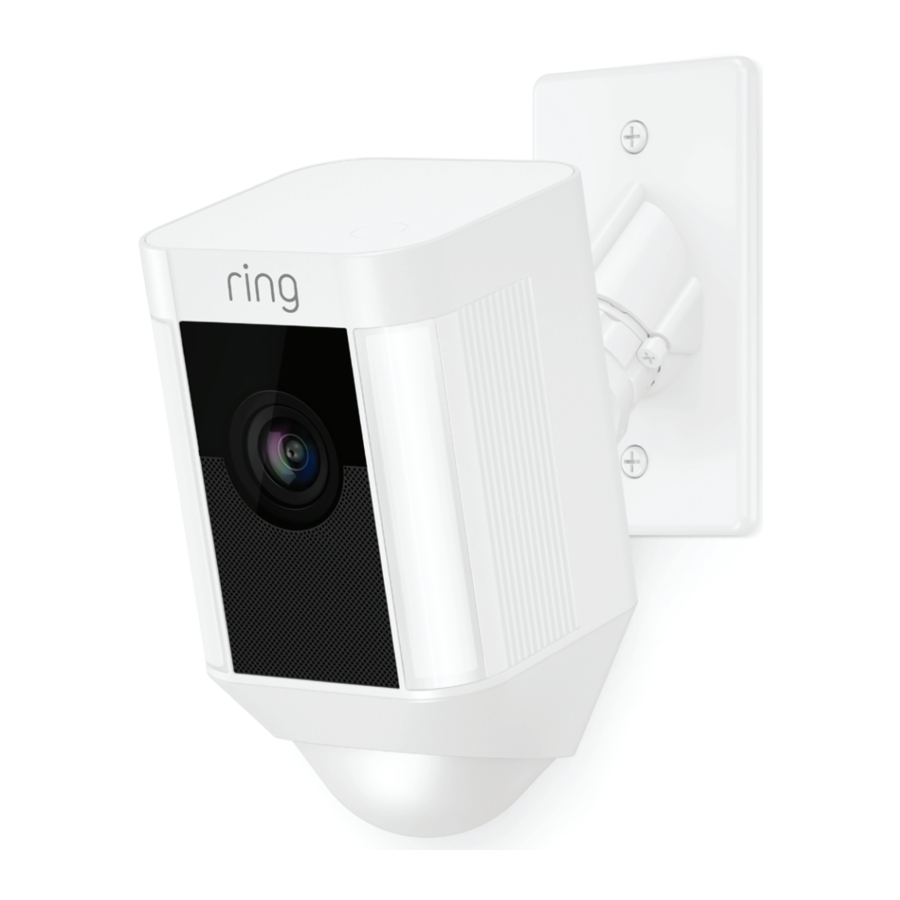

ring Spotlight Cam Hardwired Kit Handleiding

Wat zit er in de doos

Schroevendraaier & kruiskopbit
Gebruik om de kap van de doos te installeren en de veiligheidsschroef vast te draaien.

Zak met schroeven en ringen
Gebruik vier schroeven bij montage op een ronde elektriciteitsdoos, of twee bij montage op een rechthoekige doos.

Draadmoeren
Gebruik om draadverbindingen vast te zetten en te beschermen.

Ophanghaak
Gebruik om de weerbestendige kap van de doos op zijn plaats te houden tijdens de installatie.

Ronde weerbestendige kap van de doos
Gebruik om uw Spotlight Cam op een ronde weerbestendige elektriciteitsdoos te monteren.

Rechthoekige weerbestendige kap van de doos (verticaal en horizontaal)
Gebruik om uw Spotlight Cam op een rechthoekige weerbestendige elektriciteitsdoos voor 1-voudige montage te monteren.

Bedrading en bevestigingsmoer
Gebruik om uw Spotlight Cam aan de gekozen weerbestendige kap van de doos te bevestigen en aan te sluiten op de bedrading van uw huis.

Veiligheidsschroef
Gebruik om uw Spotlight Cam aan de kap van de doos te bevestigen.

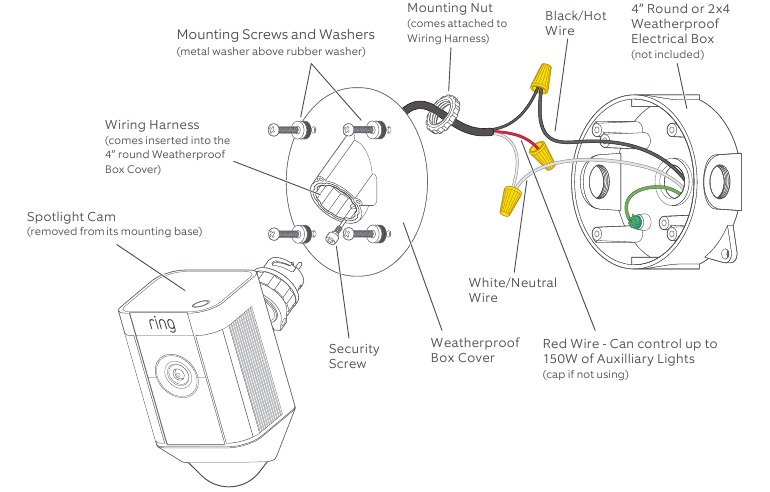

Hoe alles in elkaar past...

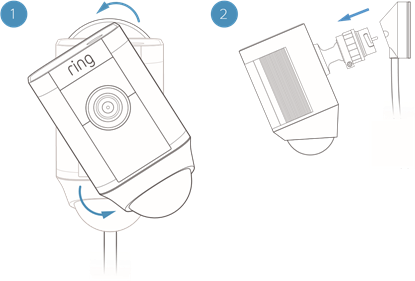

Verwijder uw Spotlight Cam van de basis

Terwijl u de montagevoet vasthoudt, draait u de Spotlight Cam naar links om deze los te maken en zet u de camera voorlopig opzij.

Montagestijlen: Muur

Bij montage op een verticale muur, wilt u meestal dat de montagepoort naar beneden wijst.

Montagestijlen: Plafond

Als u op een horizontaal oppervlak monteert, richt u de poort in de richting waarin u de camera wilt laten kijken.

Zorg ervoor dat de elektriciteitsdoos die u gebruikt weerbestendig is, inclusief schroefdraadpluggen. Gebruik indien nodig afdichtmiddel.

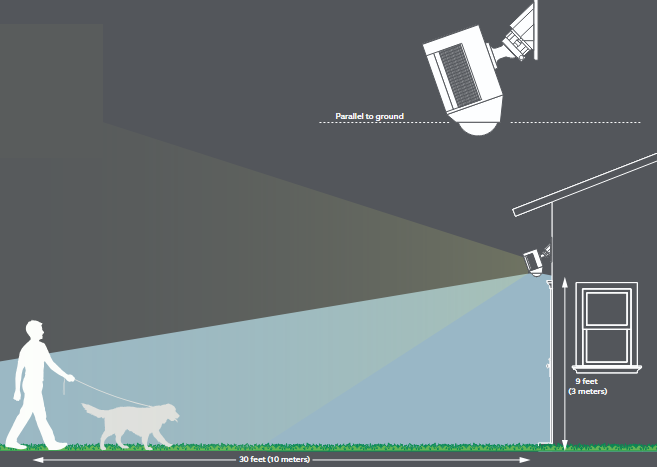

Installatiehoogte en bewegingsdetectie

Wanneer uw Spotlight Cam op de aanbevolen hoogte is gemonteerd (2,7 meter hoog, met de bewegingssensor evenwijdig aan de grond), is deze geoptimaliseerd om objecten van menselijke grootte te detecteren tot op 9 meter.

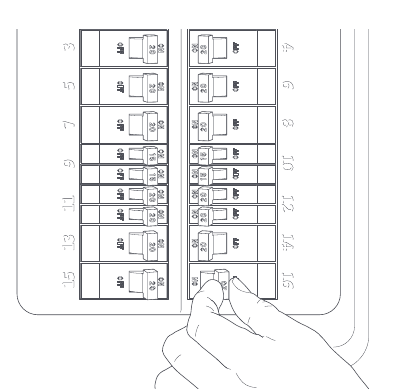

Schakel de stroom uit bij de stroomonderbreker

Als u niet weet waar uw stroomonderbreker zich bevindt of hoe u de stroom naar uw elektriciteitsdoos uitschakelt, raadpleeg dan een erkende elektricien.

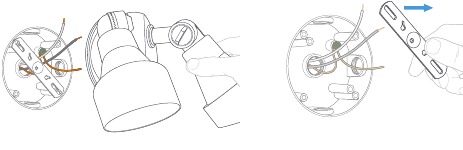

Verwijder uw bestaande lamp of camera (indien van toepassing)

Met de stroom uitgeschakeld bij de stroomonderbreker, verwijdert u uw bestaande schijnwerper of camera uit de elektriciteitsdoos en ontkoppelt u de draden. Als er een beugel aan uw elektriciteitsdoos is bevestigd, verwijdert u die ook.

Hang de kap van de doos op

Inspecteer de doos om er zeker van te zijn dat er geen water in kan komen.
Gebruik vervolgens de meegeleverde ophanghaak om de weerbestendige kap van de doos op zijn plaats te houden terwijl u deze bedraadt.

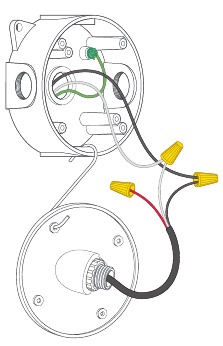

Sluit de stroomdraden aan

Sluit de zwarte en witte draden op de kabelboom aan op de zwarte (hete) en witte (neutrale) draden die uit uw elektriciteitsdoos komen.
Gebruik de meegeleverde draadmoeren om de verbindingen vast te zetten en te beschermen.
De rode draad is optioneel en mag alleen worden aangesloten als u andere lampen wilt bedienen met uw Spotlight Cam.
Als u geen duidelijk gekleurde zwarte en witte draden uit uw elektriciteitsdoos hebt, raadpleeg dan een erkende elektricien.

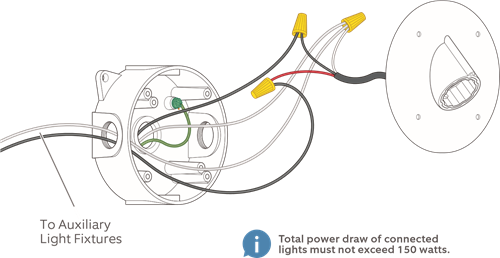

Extra lichtregeling

Uw Spotlight Cam heeft een geavanceerd bewegingsdetectiesysteem. Als u wilt dat andere lampen (zoals schijnwerpers) worden geactiveerd door de bewegingsmelder in uw Spotlight Cam, bedraad ze dan volgens dit schema.
Uw aangesloten lampen gaan ook branden wanneer u handmatig uw Spotlight Cam-lampen inschakelt in de Ring-app.

Schroef de kap van de doos vast

Gebruik de meegeleverde schroeven om de kap van de doos aan de elektriciteitsdoos te bevestigen. Zorg ervoor dat u een metalen ring en vervolgens een rubberen ring aan elke schroef toevoegt voordat u deze inbrengt.

Sommige ronde dozen hebben mogelijk slechts twee schroeven nodig. Sluit ongebruikte gaten in de kap af met de meegeleverde schroeven en moeren. Voeg aan elke kant een metalen ring met daarachter een rubberen ring toe voordat u de moer vastdraait.

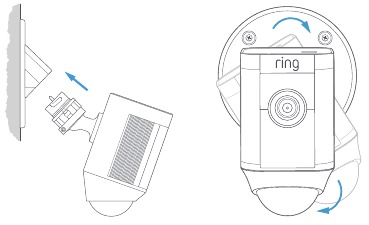

Monteer uw Spotlight Cam

Plaats uw Spotlight Cam in de kap van de doos. Zodra deze volledig is geplaatst, draait u naar rechts om deze te vergrendelen.

Voeg de veiligheidsschroef toe

Plaats en draai de veiligheidsschroef vast om uw Spotlight Cam in de kap van de doos te vergrendelen.

Schakel de stroom in bij de stroomonderbreker

Zodra uw Spotlight Cam is geïnstalleerd, is het tijd om de stroom weer in te schakelen bij de stroomonderbreker.
Als de lampen op uw Spotlight Cam aangaan, bent u helemaal klaar!
Zo niet, schakel dan de stroom uit bij de stroomonderbreker en controleer uw aansluitingen.

Probeer het uit

Tik na de installatie op de knop Live View (Livebeeld) in de Ring-app om video van uw Spotlight Cam te bekijken. Als u problemen ondervindt, gaat u naar ring.com/help.

Wit lampje knippert

Als het lampje aan de onderkant van uw Spotlight Cam knippert of blijft branden na de installatie, betekent dit dat de interne software wordt bijgewerkt. Deze update kan enkele minuten duren. Het lampje gaat uit wanneer de update is voltooid.

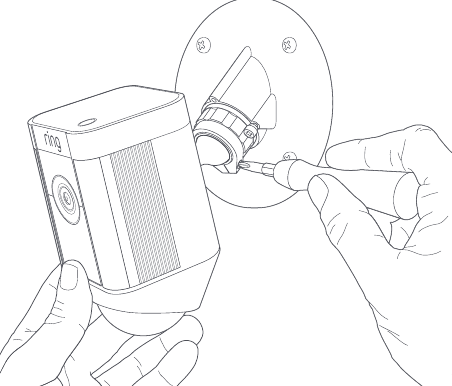

Pas de camerahoek aan

Om een nauwkeurige bewegingsdetectie te garanderen, plaatst u uw Spotlight Cam zo dat de rand van de bewegingsmelder evenwijdig is aan de grond. Draai de zijschroef vast om de camerapositie vast te zetten.

Ga voor meer hulp naar: ring.com/help
Of bel ons...
VS 1 800 656 1918
Canada 1 855 300 7289
Wereldwijd +1 310 929 7085
Ga voor een lijst met al onze klantenservicenummers naar: ring.com/callus

BELANGRIJKE PRODUCTINFORMATIE

Gebruik op een verantwoorde manier. Lees alle instructies en veiligheidsinformatie voor gebruik.
VEILIGHEIDSINFORMATIE: HET NIET OPVOLGEN VAN DEZE VEILIGHEIDSINSTRUCTIES KAN LEIDEN TOT BRAND, ELEKTRISCHE SCHOK OF ANDER LETSEL OF SCHADE.
Kleine onderdelen in de Spotlight Cam Hardwire Kit kunnen verstikkingsgevaar opleveren voor kleine kinderen. Houd kleine onderdelen uit de buurt van kinderen.

Risico op elektrische schokken.
Schakel de stroom uit bij de zekering of stroomonderbreker voordat u deze installeert.
Controleer of de voedingsspanning correct is. Sluit de armatuur aan op een 100 VAC~240 VAC 50/60 Hz-voedingsbron.
Volg altijd de normen van de elektrische code bij het installeren van draadverbindingen.
Als u zich buiten Noord-Amerika bevindt, moeten de installatie en bedrading worden uitgevoerd door een erkende elektricien.

Brandgevaar.
Niet installeren in de buurt van brandbare of ontvlambare oppervlakken.
KENNISGEVING
Sluit deze lamp niet aan op een dimmer of timer.
Moet worden geïnstalleerd op een UL-gecertificeerde weerbestendige elektriciteitsdoos.
