Ender Creality 3 PRO Handleiding

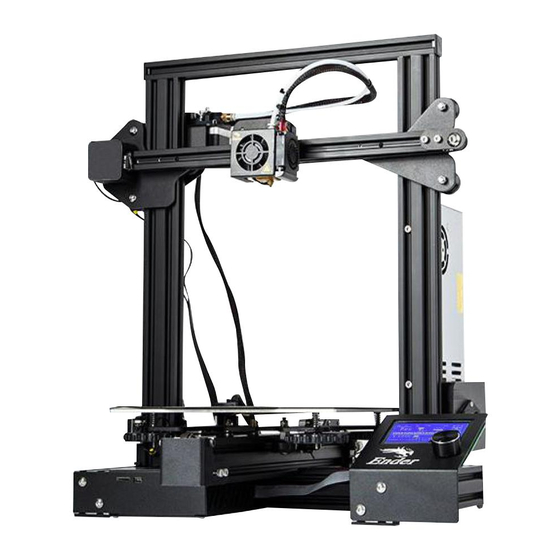

• Deze handleiding is voor de Ender-3 Pro 3D-printer.
• Selecteer de juiste ingangsspanning die overeenkomt met uw plaatselijke netspanning (230V of 115V).
• Vanwege software-/hardware-upgrades en modelverschillen, worden nieuwe revisies mogelijk niet in deze handleiding vermeld.
• Steek het netsnoer in een stopcontact met drie gaten.
• Gedetailleerde instructies voor gebruik zijn beschikbaar op de SD-kaart.

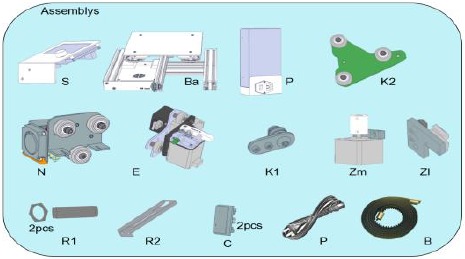

BOM

Lijst 1

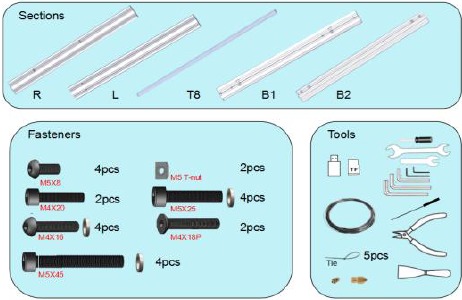

Lijst 2

1. Verwijder de onderdelen uit de doos en verwijder eventuele tape en opvulling van de onderdelen. Inspecteer de onderdelen om er zeker van te zijn dat ze niet beschadigd zijn tijdens de verzending.
2. Controleer de items op Lijst 1 en Lijst 2. De kabelboom van component (Ba) en component (N) is al aangesloten.

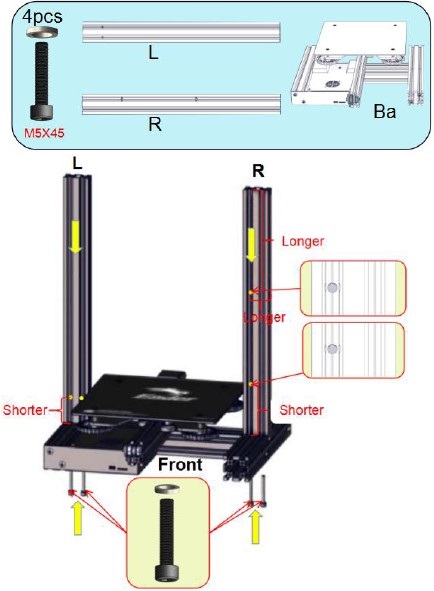

Installeer aluminium extrusies (L) en (R) op basis (Ba)

Stap 1. Bereid de volgende onderdelen voor:

1. M5x45 inbusbouten (4x)
2. M5 sluitring (4x)
3. Aluminium profielen (L) (1x)
4. Aluminium profielen (R) (1x)
5. Basis (Ba) (1x)
6. 4mm inbussleutel

Stap 2. Houd de richting van de basis (Ba) naar voren gericht;

Stap 3. Plaats het aluminium profiel (L) verticaal over het linker zijframe van de basis (Ba), let erop dat het (L)-profiel de schroefdraadgaten heeft met de korte zijden naar beneden gericht. Steek met behulp van de M5x45-schroeven en -ringen door het onderste gat van het aluminium profiel aan de linkerkant van de basis (Ba), lijn het schroefdraadgat aan de onderkant van het aluminium profiel (L) uit en gebruik de inbussleutel om de schroeven vast te draaien.

Stap 4. Plaats het aluminium profiel (R) verticaal over het rechter zijframe van de basis (Ba). Houd er rekening mee dat het (R)-profiel doorlopende gaten heeft met de korte zijden naar beneden gericht. Houd er ook rekening mee dat de gaten zich aan de linkerkant bevinden (zie diagram) om ervoor te zorgen dat de aluminium profielen correct zijn georiënteerd. Steek met behulp van M5x45-schroeven en -ringen door het onderste gat van het aluminium profiel aan de rechterkant van de basis (Ba), lijn het schroefdraadgat aan de onderkant van het aluminium profiel (R) uit en gebruik de inbussleutel om de schroeven vast te draaien.

Opmerking: Til het basisframe boven de tafel met twee blokken (dozen, boeken, enz.). Installeer de schroeven door het basisframe in de schroefdraadgaten in de extrusies.

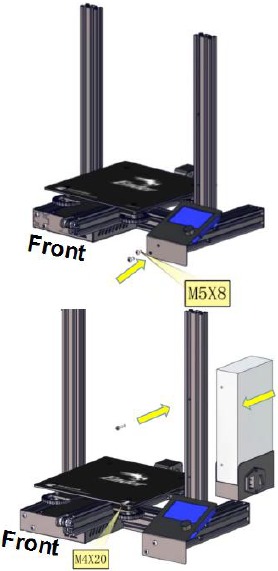

Installatie van voeding en bedieningsscherm

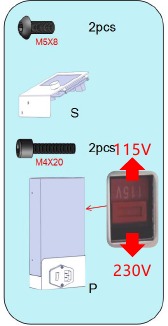

Stap 1. Bereid de volgende onderdelen voor:

1. M5x8 inbuskopschroeven met afgeronde kop (2x)
2. Bedieningsschermmontage (S) (1x)
3. M4x20 inbusbouten (2x)
4. Geschakelde voedingseenheid (P) - (1x)
5. 3mm inbussleutel
6. *Selecteer de juiste ingangsspanning die overeenkomt met uw plaatselijke netspanning (230V of 115V).

Stap 2. Houd de basis (Ba) naar u toe gericht.

Stap 3. Lijn het gat linksonder op het bedieningsscherm uit met het schroefdraadgat van het aluminium profiel aan de rechterkant van de basis (Ba), zet vast met M5x8-schroeven en gebruik de inbussleutel om de schroeven vast te draaien.

Stap 4. Bevestig de geschakelde voedingseenheid aan de onderkant zoals weergegeven in het diagram aan de linkerkant (knopschakelaar rechtsonder). Schroefgaten van de geschakelde voeding moeten door de gaten van het aluminium profiel (R) gaan. Steek met behulp van M4x20-schroeven door de voorkant van het profiel (R) en

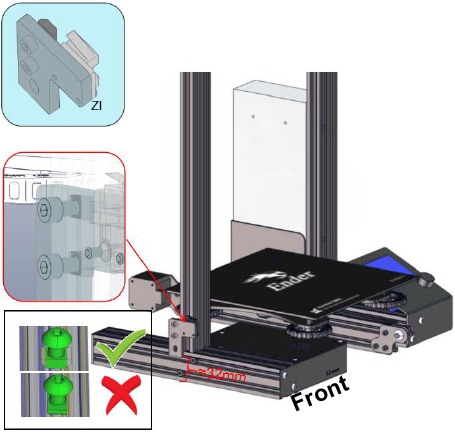

Installatie van de Z-as eindschakelaar

Stap 1. Bereid de eindschakelaarmontage (ZI) en een 3 mm inbussleutel voor;

Stap 2. De richting van de basis (Ba) blijft aan de voorkant en de schakelaarmontage (ZI) is aan de linkerkant van de basis (Ba) gemonteerd (zoals weergegeven in het diagram op de);

Stap 3. Draai de T-moer met de hand los totdat deze zich aan het einde van de schroefdraad bevindt, maar niet zo ver dat deze eraf kan vallen. Plaats hem vervolgens in de sleuf in het aluminium profiel. Wanneer de bout wordt vastgedraaid, draait de moer 90 graden en grijpt vervolgens de binnenkant van de sleuf vast.

Stap 4. Lijn de T-moer uit met de onderste aluminium profielgroef en zet vast met de inbussleutel

Stap 5. De eindschakelaarmontage (ZI) heeft een kleine haak die wordt bevestigd aan het aluminium profiel onder de basis (Ba) (referentie: ongeveer 32 mm vanaf de onderkant).

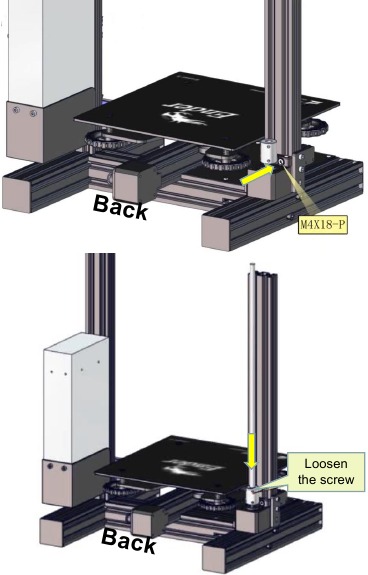

Installatie van de Z-as motor montage

Stap 1. Bereid de volgende onderdelen voor:

1. T8 Acme-spindel (1x)
2. M4x18 inbusbouten met platte kop (2x)
3. Z-as motor montage (Zm) (1x)
4. 2,5 mm inbussleutel

Stap 2. Draai de basis (Ba) 180° totdat de achterkant naar u toe is gericht.

Stap 3. Plaats het gat van de Z-as motor montage op het schroefdraadgat van het aluminium profiel (L) in de basis (Ba), zet vast met M4*18-schroeven en gebruik de inbussleutel om de schroeven vast te draaien.

Stap 4. Gebruik de inbussleutel om de schroeven van de Z-as koppeling los te draaien om de spindel te kunnen plaatsen.

Stap 5. Steek de T8-spindel in de koppeling en draai de schroef vast die in de vorige stap is losgemaakt.

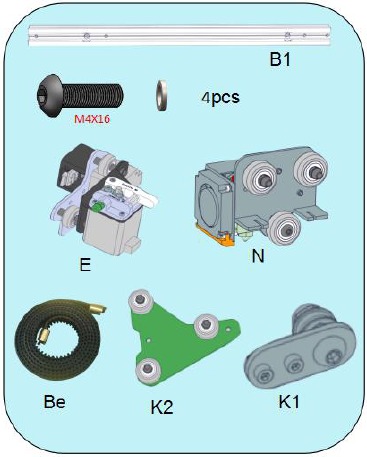

Voorbereiding van de X-as lagerinstallatie

Bereid de volgende onderdelen voor:

1. Aluminium profielen (B1)-(1x)
2. M4x16 inbuskopschroeven met afgeronde kop (4x)
3. M4 sluitring (4x)
4. Extrusie montage (E) (1x)
5. Nozzle kit (N)-(1x). De kabelboom van component (N) en component (Ba) is al aangesloten.
6. Tandriem (Be)-(1x)
7. Katrolmontage (K2)-(1x)
8. Riems tensioner (K1)-(1x)
9. 2,5 mm inbussleutel

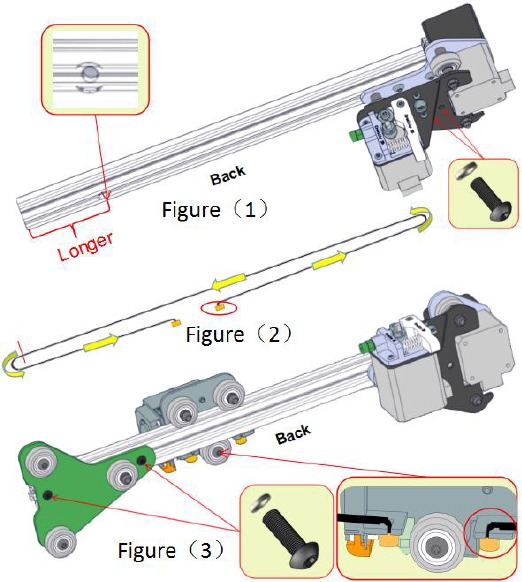

X-as montage (deel 1)

Stap 1. Montage van aluminium profiel (B1) en extrusie montage (E). Aluminium profiel (B1) wordt weergegeven in het diagram aan de linkerkant (1). Let op de positie en richting van het grote gat. Lijn het gat van de extrusie montage (E) uit met het schroefdraadgat van het aluminium profiel (B1). Er moet worden opgemerkt dat het gat twee platen heeft, die zijn vastgemaakt met M4*16-schroeven en zijn bevestigd aan de tweede profielplaat en het aluminium profiel (B1). Gebruik de inbussleutel om de schroeven vast te draaien.

Stap 2. Pas de richting van de nozzle kit (N) aan zoals weergegeven in figuur (3). Houd een uiteinde van de tandriem in de sleuf aan de rechterkant onder de nozzle kit (N) en het andere uiteinde in het pad dat wordt weergegeven in figuur (2). Ga door de extrusie montage (E), omzeil het synchronisatiewiel en schuif de nozzle kit (N) van links naar het aluminium profiel wanneer het pad van figuur (2) driekwart is voltooid (in de rode lijnpositie in figuur 2). Voltooi vervolgens het pad van de riem zoals weergegeven in figuur (2). Plak vervolgens het andere uiteinde van de riem aan de sleuf aan de linkerkant onder de nozzle kit (N).

Stap 3. Plaats de katrolmontage (K2) in de positie die wordt weergegeven in figuur (3), lijn het schroefdraadgat in het aluminium profiel aan de linkerkant van het profiel (B1) uit, steek het met de M4*16-schroef en gebruik de inbussleutel om de schroeven vast te draaien.

Opmerking: Zorg ervoor dat u bij het voltooien van elke eenvoudige stap de onderdelen plaatst volgens het diagram aan de linkerkant.

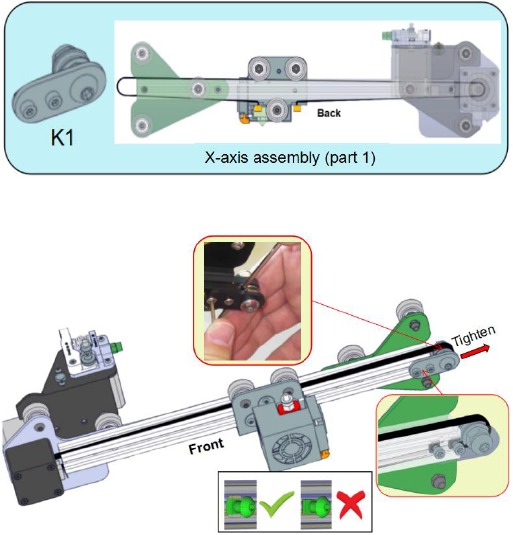

X-as montage (deel 2)

Stap 1. Bereid de riemspanner montage (K1) en een 3 mm inbussleutel voor.

Stap 2. Draai de X-as montage 180° horizontaal.

Stap 3. Pak de riemspanner montage (K1) op. Draai de T-moer met de hand los totdat deze zich aan het einde van de schroefdraad bevindt, maar niet zo ver dat deze eraf kan vallen. Plaats hem vervolgens in de sleuf in het aluminium profiel. Wanneer de bout wordt vastgedraaid, draait de moer 90 graden en grijpt vervolgens de binnenkant van de sleuf vast.

Stap 4. Lijn de T-moer uit met de bovenste aluminium profielgroef. Gebruik een inbussleutel om de schroef vast te draaien. Zorg ervoor dat u hem niet helemaal vastdraait. Zorg ervoor dat de externe actuator montage (K1) gemakkelijk kan worden verschoven.

Stap 5. Lijn de riem zo uit dat het ene uiteinde over de vertande katrol in de extrusie-eenheid (E) past en het andere uiteinde over de geleider in de riemspan montage (K1) past. Oefen spanning uit in de richting van de rode pijl naar links en gebruik een inbussleutel als hefboom om de riem rond de katrol te duwen. Span de riem aan en draai vervolgens de twee schroeven vast.

Stap 6. Controleer de spanning van de riem die de X-as aandrijft (op de gantry). De riem moet strak zijn, zonder speling of slapheid.

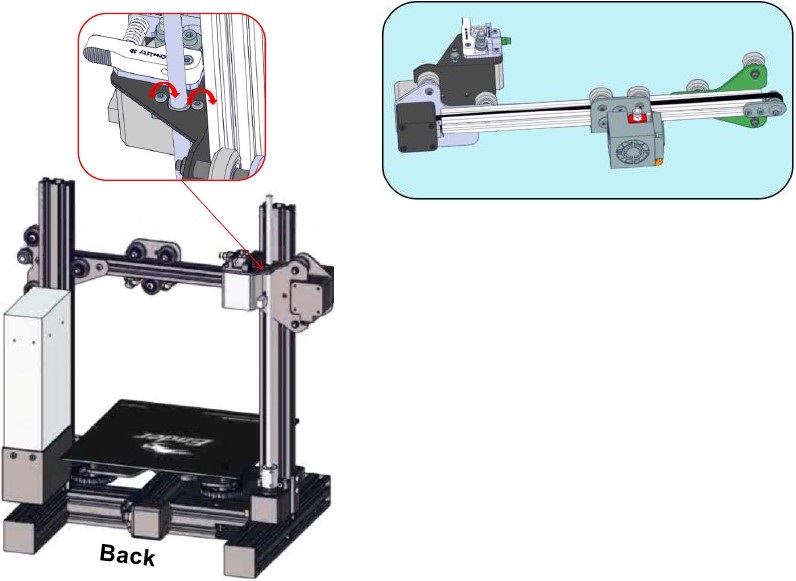

X, Z lager montage

Stap 1. Bereid een 2 mm en 2,5 mm inbussleutel voor.

Stap 2. De richting van de basis (Ba) houdt het uiteinde vooraan en draait de X-as montage horizontaal met 180°.

Stap 3. Lijn de katrollen aan beide uiteinden van de X-as montage uit met de aluminium goot op de basis (Ba). Lijn de schroefstang uit met de moeren in de extrusie montage (E). Gebruik de juiste inbussleutel om de schroeven die de moeren vasthouden iets los te draaien. Monteer de X-as montage op de basis (Ba)

Stap 4. Oefen handmatig kracht uit en schuif de X-as montage op en neer om de schroeven die de moer vastzetten langzaam vast te zetten.

Stap 5. Schuif de X-as montage opnieuw op en neer om er zeker van te zijn dat het schuiven soepel verloopt. Als het niet soepel verloopt, probeer dan de schroeven van de koppeling iets los te draaien, draai de schroeven voorzichtig en draai de schroeven langzaam vast.

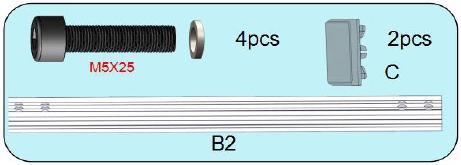

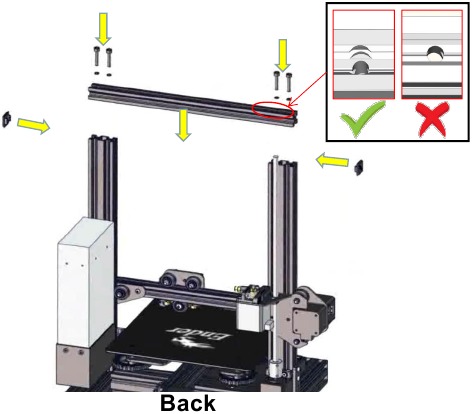

Bevestig het gantryframe

Stap 1. Bereid de volgende onderdelen voor:

1. M5x25 inbusbouten (4x)
2. M5 sluitring (4x)
3. Profiel eindkappen (C)-(2x)
4. Aluminium profielen (B2)-(1x)
5. 4mm inbussleutel

Stap 2. Haal het aluminium profiel (B2) eruit, let op het verzonken gat aan de bovenkant (zie de afbeelding aan de linkerkant), lijn het aluminium profiel (B2) gat uit met het schroefdraadgat van de basis (Ba), gebruik de M5*25-schroef en -ring, ga van bovenaf door het aluminium profiel gat (B2), gebruik de inbussleutel om de schroeven vast te draaien.

Stap 3. Haal de eindkap (C) van het profiel eruit en bevestig deze aan de uiteinden van het aluminium profiel (B2). Oefen een beetje druk uit en steek hem erin. Het eindvlak van het aluminium profiel kan scherp zijn. Pas op dat u uw hand niet krabt.

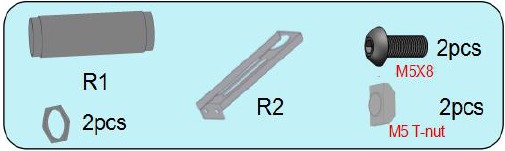

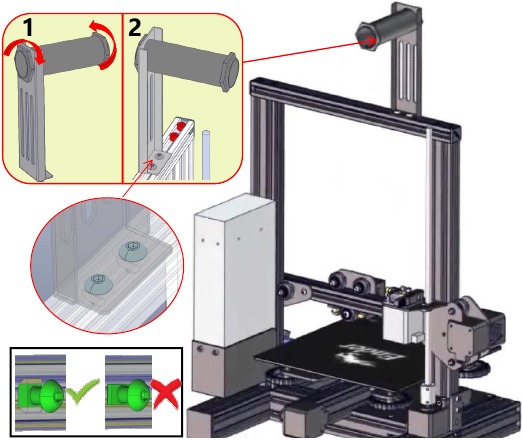

Rack installatie

Stap 1. Bereid de volgende onderdelen voor:

1. Plastic buis (R1) - (1x)
2. Plastic moer (2x)
3. Plaatstalen beugel (R2) - (2x)
4. M5x8 Inbuskopschroeven met afgeronde kop (2x)
5. M5 T-moeren (2x)
6. 4mm inbussleutel

Stap 2. Installeer een uiteinde van de plastic buis (R1) op de plaatstalen beugel (R2), draai de plastic moer met de hand vast aan het uiteinde van de plastic buis (R1) en draai hem met de hand vast.

Stap 3. Gebruik een M5x8-schroef om door het gat van de plaatstalen beugel (R2) te steken. Draai de M5 T-moer met de hand los totdat deze zich op de laatste paar draden van de schroef bevindt.

Stap 4. Lijn de T-moer uit met de bovenste aluminium profielgroef en draai vast met een inbussleutel.

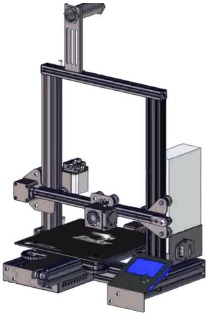

Stap 5. De installatie van het mechanische onderdeel Ender-3 is voltooid.

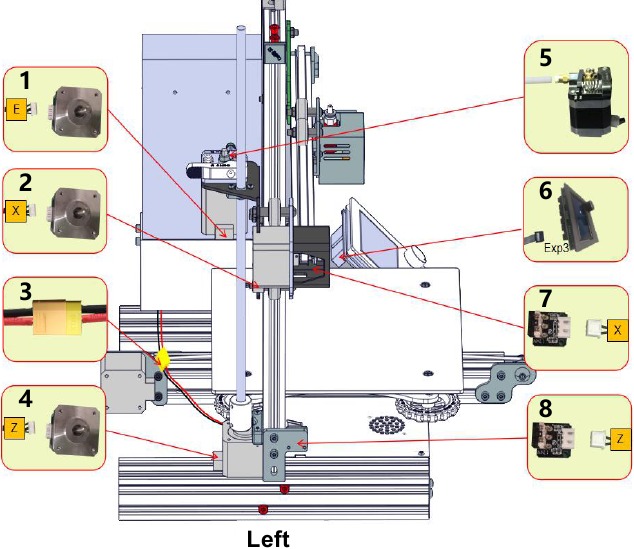

Buis- en draadverbinding

Stap 1. Draai de printer 90º

Stap 2. Zoek de letters op de 1/2/4/7/8 kabelbomen, zoals links weergegeven, en steek deze erin volgens de positie die wordt aangegeven door de rode pijl op de tekening. Trek er na het insteken voorzichtig aan om er zeker van te zijn dat hij stevig vastzit. Houd er rekening mee dat de X/Z brede stekker overeenkomt met de motor en de smalle stekker met de eindschakelaar

Stap 3. Rode en zwarte stroomconnector (3#) connector kan direct worden ingestoken.

Stap 4. Sluit de witte PTFE Bowden-slang van het hete uiteinde aan op de gele buis bovenste koppeling extruder (Zie 5#). Steek de slang stevig in de gezamenlijke extruder en voel dat deze erin schuift en de positie vergrendelt.

Stap 5. De stekker op de 6#-kabelboom wordt in het displaybord gestoken in de aansluiting gemarkeerd met "Exp3".

Stap 6. Controleer of alle kabelbomen goed zijn aangesloten.
