Installatiehandleiding Ender 3 S1

Opmerkingen

1. Gebruik de printer alleen zoals hierin beschreven om persoonlijk letsel of schade aan eigendommen te voorkomen.
2. Plaats de printer niet in de buurt van een warmtebron of ontvlambare of explosieve objecten. We raden aan om het in een goed geventileerde omgeving met weinig stof te plaatsen.
3. Stel de printer niet bloot aan heftige trillingen of een onstabiele omgeving, omdat dit een slechte afdrukkwaliteit kan veroorzaken.
4. Voordat u experimentele of exotische filamenten gebruikt, raden we aan om standaardfilamenten zoals ABS of PLA te gebruiken om de machine te kalibreren en te testen.
5. Raak het mondstuk of het afdrukoppervlak niet aan tijdens het gebruik, omdat ze heet kunnen zijn. Houd uw handen uit de buurt van de machine tijdens gebruik om brandwonden of _{persoonlijk letsel te voorkomen.}
6. Gebruik altijd de meegeleverde gereedschappen bij het verwijderen van resten van de hotend van de printer. Raak het mondstuk niet rechtstreeks aan wanneer het verwarmd is. Dit kan persoonlijk _{letsel veroorzaken.}
7. Reinig de printer regelmatig. Schakel altijd de stroom uit tijdens het reinigen en veeg met een droge doek om stof, aangekoekt afdrukmateriaal of ander materiaal van het frame, de geleiderails of de wielen te verwijderen. Gebruik glasreiniger of isopropylalcohol om het afdrukoppervlak vóór elke afdruk te reinigen voor consistente resultaten.
8. Deze machine is uitgerust met een beveiligingsmechanisme. Verplaats het mondstuk en het afdrukplatformmechanisme niet handmatig tijdens het opstarten, anders wordt het apparaat automatisch uitgeschakeld voor de veiligheid.
9. Gebruikers dienen zich te houden aan de wet- en regelgeving van de overeenkomstige landen en regio's waar de apparatuur zich bevindt (gebruikt), zich te houden aan de _{beroepsethiek, aandacht te besteden aan veiligheidsverplichtingen en het gebruik van onze producten of apparatuur voor illegale doeleinden strikt te verbieden. Creality} is onder geen enkele omstandigheid verantwoordelijk voor de wettelijke aansprakelijkheid van overtreders.

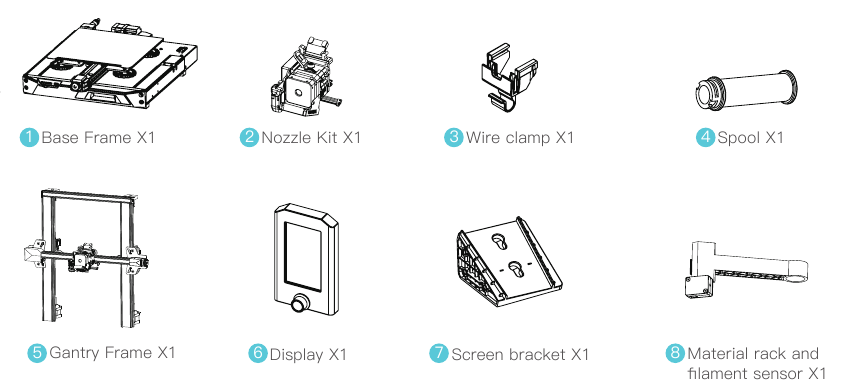

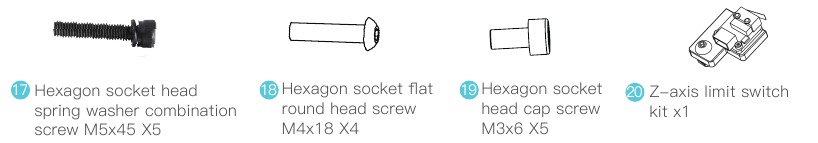

Onderdelenlijst

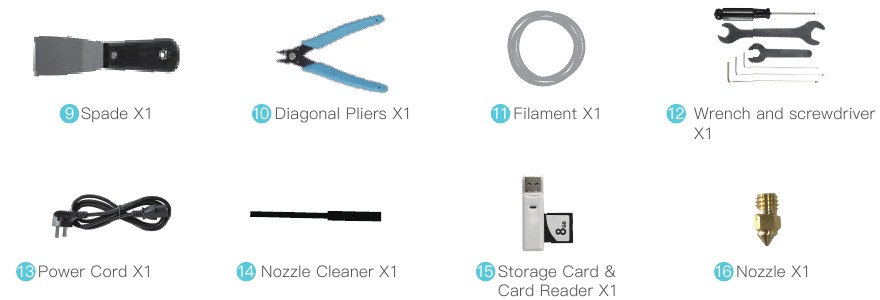

Gereedschapslijst

Tips: de bovenstaande accessoires zijn alleen ter referentie, in natura prevaleren!

Interfacebeschrijvingen

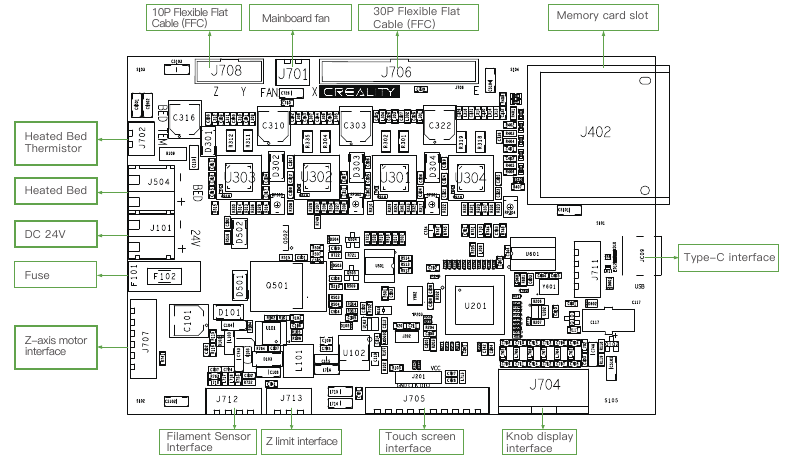

Beschrijving van de interfaces en verbindingen van het moederbord

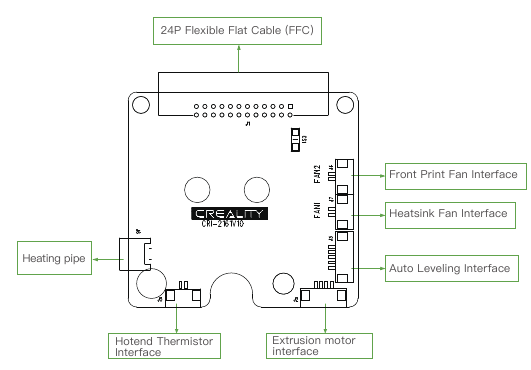

Beschrijving van mondstukinterfaces

Beschrijving van Z-asadapter

Productinstallatie

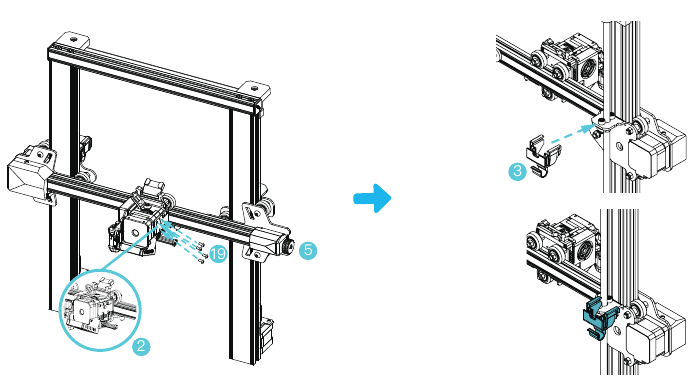

Mondstukmontage en draadklem installatie

1. Plaats de mondstukmontage op het montageachterpaneel van de extruder, vergrendel deze vooraf met vier M3x6 inbusbouten en draai deze vervolgens vast om hem te bevestigen.
2. Klik de draadklem op het achterpaneel van de X-asmotor.

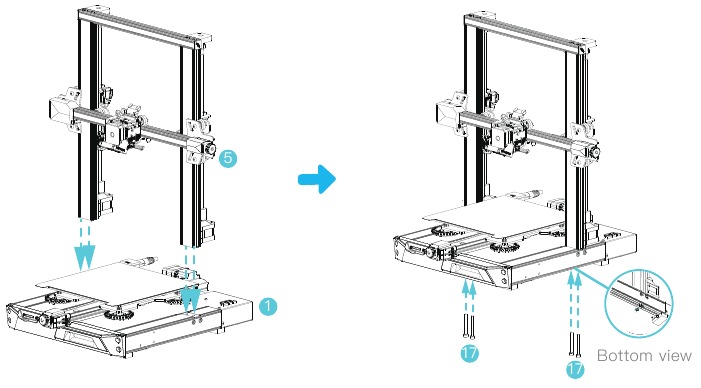

Installatie van portaalframes

1. Verplaats het rechterprofiel van de onderste component ongeveer 35 mm uit het bureaublad en leg de installatiegaten bloot.
2. Plaats het portaalframe in de sleuf van de basis en vergrendel het vooraf met twee M5x45 inbusbouten met veerringcombinatie van onder naar boven op het gat.
3. Draai de onderste montage 180° om ervoor te zorgen dat de profielen aan beide zijden van boven naar beneden waterpas zijn. Vergrendel vooraf met twee M5x45 inbusbouten met veerringcombinatie op het linker gat en draai deze vervolgens vast om hem te bevestigen.
4. Draai de onderste montage 180° en draai de schroef aan de rechterkant vast.
   Gebruik bij het vastdraaien van de schroeven de korte kant van de sleutel.

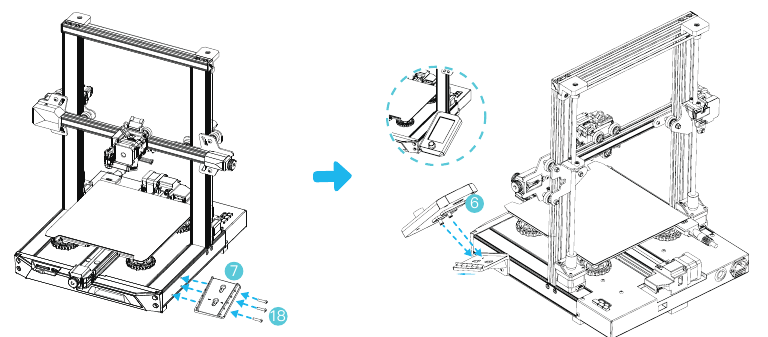

Display installatie

1. Plaats de displaybeugel aan de zijkant van het rechterprofiel en draai deze vast met drie M4X18 zeskantige platte ronde kopbouten.
2. Lijn de pinnen aan de achterkant van het display uit met de grote gaten van de displaybeugel en steek ze erin, en schuif ze vervolgens omlaag om ze vast te draaien.


Materiaalrek installatie

1. Zoek de materiaalpijpaccessoires en bevestig het schroefdraadeinde aan het rechteruiteinde van het materiaalrek.
2. Plaats de voorste sleuf van het geïnstalleerde materiaalrek in de voorste sleuf van het profiel en druk vervolgens omlaag om de onderkant van het profiel vast te klemmen.

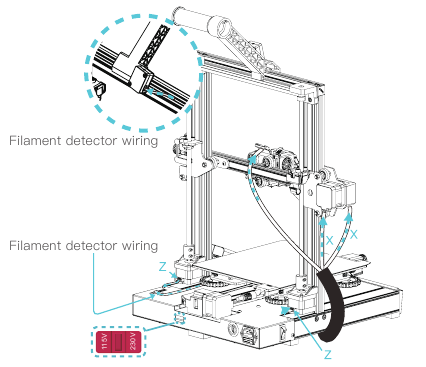

Apparatuurbedrading

X, Z-as motorinterface

X-as eindschakelaar

1. Sluit het mondstuk aan op de 24-pins poort zoals weergegeven in de afbeelding.
2. Sluit de X- en Z-as stappenmotoren aan volgens het gele label op de 6-pins (4 draden) poort.
3. Sluit de X-as eindschakelaar aan zoals aangegeven door het gele label op de 3-pins (2 draden) poort.
4. Sluit de 3-pins (3 draden) 2.0-poort aan op de toetsen en de 3-pins (3 draden) 2.54-poort op de filamentdetector.


Opmerking

Zorg voor de juiste positie van de stroomschakelaar en het elektriciteitsnet voordat u de voeding aansluit, om schade aan het apparaat te voorkomen. Als het elektriciteitsnet tussen 100V en 120V is, selecteer dan 115V voor de stroomschakelaar. Als het elektriciteitsnet tussen 200V en 240V is, selecteer dan 230V voor de stroomschakelaar (standaard is 230V).

Automatische nivellering

(Gebruik eerst de CR-Touch automatische nivellering. Als CR-Touch beschadigd is, installeer dan de Z-aslimiet en nivelleer het bed handmatig. Raadpleeg voor details de instructies die zijn opgeslagen op de SD-kaart.)

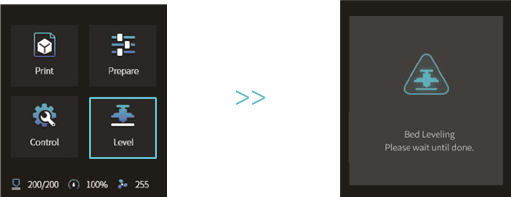

1. Schakel de apparatuur in en selecteer "Level" (Niveau).
   Standaardwerking: De printer keert eerst automatisch terug naar de startpositie voor automatische kalibratie van 16 punten en keert vervolgens weer terug naar de startpositie om de nivellering te voltooien.

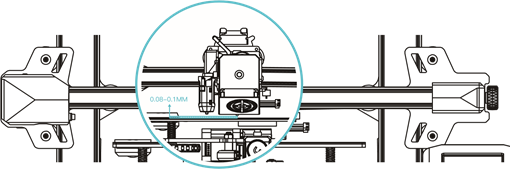

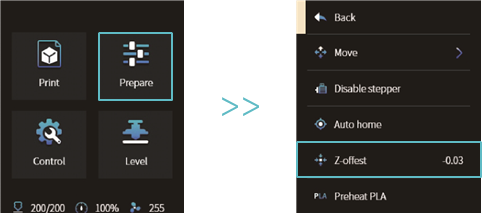

2. Ga naar "prepare→Z-offest" (voorbereiden→Z-offest), pas de Z-ascompensatiewaarde aan zodat de hoogte van het mondstuk tot het afdrukplatform ongeveer de dikte van een vel A4-papier is (0,08-0,1 mm), klik op de knop om te bevestigen en voltooi de instelling van de Z-ascompensatiewaarde.



Hulpnivellering

(Als de helling van het printplatform groter is dan 2 mm, mislukt de CR-Touch-nivellering. Gebruik de hulpnivellering)

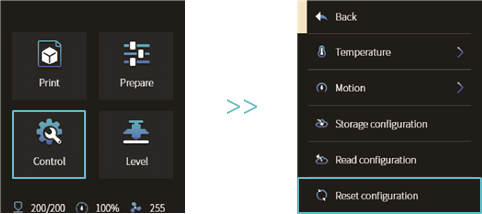

1. Ga naar "Control → Reset configuration" om de printerparameters te resetten.

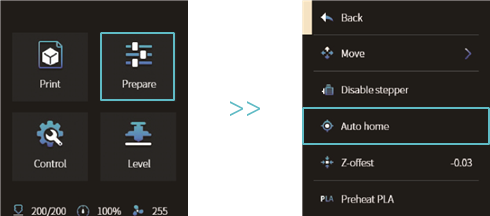

2. Ga naar "Prepare→ Auto Home" en keer terug naar de startpositie.

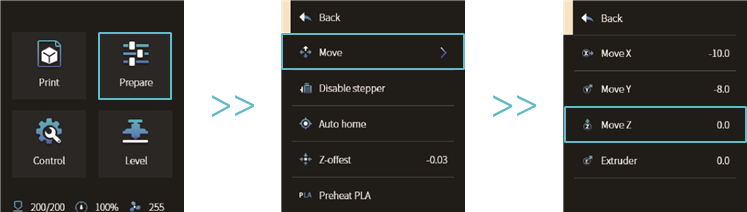

3. Ga naar "Prepare → Move → Move Z" en wis de waarde.

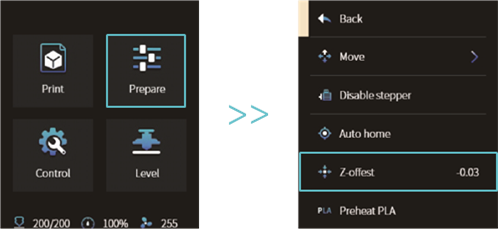

4. Ga naar "Prepare→Z-offest", pas de compensatiewaarde van de Z-as aan zodat de hoogte van de nozzle tot het platform bijna de dikte van A4-papier is (0,08-0,1 mm), klik op de knop om te bevestigen en voltooi de nivellering van het middelpunt.

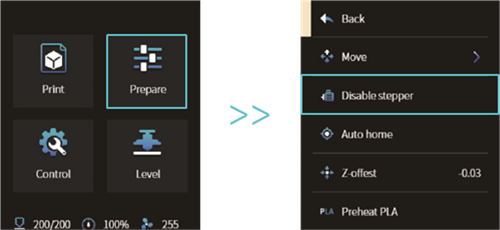

5. Ga naar "Prepare → Disable stepper" om alle ingeschakelde motoren uit te schakelen.

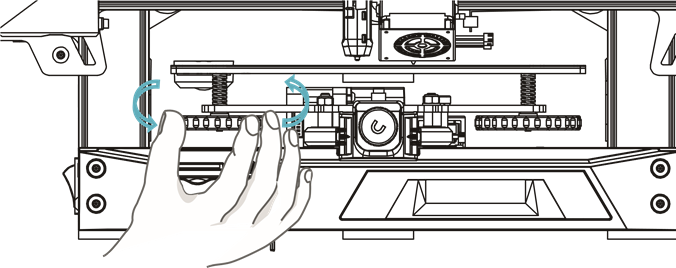

6. Draai aan de knop aan de onderkant van het verwarmingsbed, verplaats de nozzle naar de vier hoeken van het printplatform, zodat de hoogte van de nozzle tot het printplatform bijna de dikte van A4-papier is (0,08-0,1 mm) om ervoor te zorgen dat de vier hoeken genivelleerd zijn.


		De nozzle is zo ver verwijderd van het platform dat de filamenten zich niet aan het platform kunnen hechten.
		Extrudeer de filamenten gelijkmatig om ze goed aan het platform te laten hechten.
		De nozzle staat zo dicht bij het platform dat de filamenten niet genoeg worden geëxtrudeerd of zelfs het platform bekrassen.

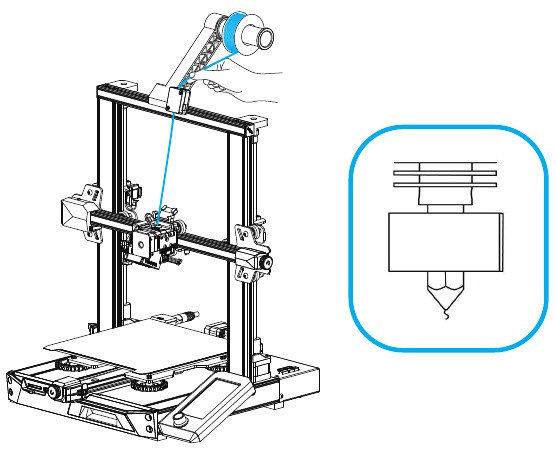

Filamenten laden

1. Om het laden soepel te laten verlopen, knipt u het uiteinde van de filamenten af ​​tot een helling van 45°.
2. Steek eerst het filament door het gat van de filamentdetector, druk vervolgens op de handgreep van de extruder en steek het filament langs het gat van de extruder in tot aan de positie van de nozzle.
3. Verwarm de nozzle voor. Wanneer de temperatuur de ingestelde waarde bereikt, kunt u zien dat er filamenten uit de nozzle stromen en is het laden voltooid.

Filamenten vervangen:

1. In het geval van geen printbewerking:
   1. Verwarm de nozzle tot boven 185℃ om de filamenten in de nozzle te verzachten. Druk vervolgens op de extrusiehendel en trek de filamenten snel naar buiten om te voorkomen dat ze vast komen te zitten in de buis van de printer;
   2. Verander de nieuwe filamenten in het rek en installeer dat volgens stap 8.
2. In het geval van printen:
   1. Pauzeer eerst het printen. Wanneer de printer stopt met werken, drukt u op de extrusiehendel en trekt u de filamenten snel naar buiten om te voorkomen dat ze vast komen te zitten in de buis van de printer;
   2. Vervang de nieuwe filamenten in het rek. Steek het filament door de filamentsensor, druk op de extrusiehendel door de filamentsensor en steek de filamenten vanuit het toevoergat van de extruder in de nozzle. Duw de filamenten om de resterende filamenten te verwijderen en hervat het printen na het opruimen.


Instructie voor de eerste keer printen

1. Log in op de officiële website om te downloaden (www.creality.com) of zoek de Creality-software op de geheugenkaart en installeer deze.

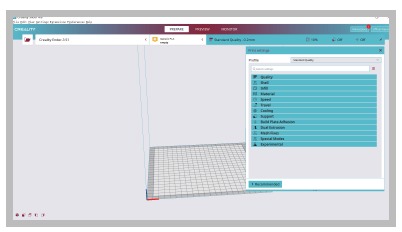

2. Selecteer achtereenvolgens Preferences → Configure Creality → Next → Selecteer de bijbehorende taal → Next → Finish om de instelling te voltooien.


3. Selecteer Printer (Ender-3 S1)

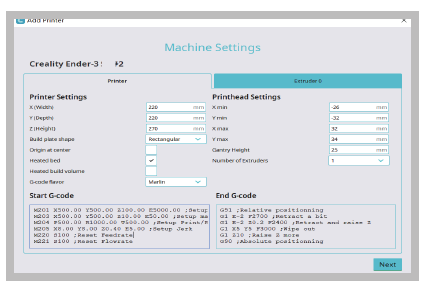

4. Voer de bijbehorende parameters in → Close (Sluiten)

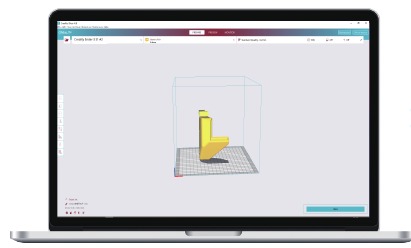

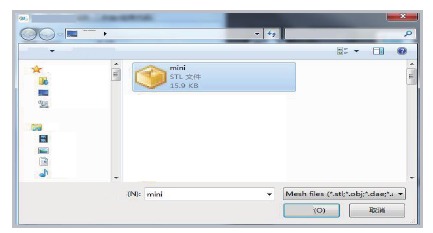

5. Open Creality Slicer


6. Bestand laden


7. Bestand selecteren


8. Genereer G-code → Opslaan op geheugenkaart

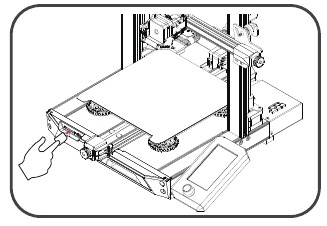

9. Plaats de geheugenkaart Gebruik de schermknop om het menu te selecteren Selecteer het gewenste printbestand.


Het is belangrijk op te merken dat de bestandsnaam op de geheugenkaart in Latijnse letters of cijfers moet staan. Chinese tekens of een ander speciaal symbool kan niet door de printer worden weergegeven.
Herinnering: Raadpleeg de gebruikershandleiding op de meegeleverde geheugenkaart voor instructies over de bediening van de software.

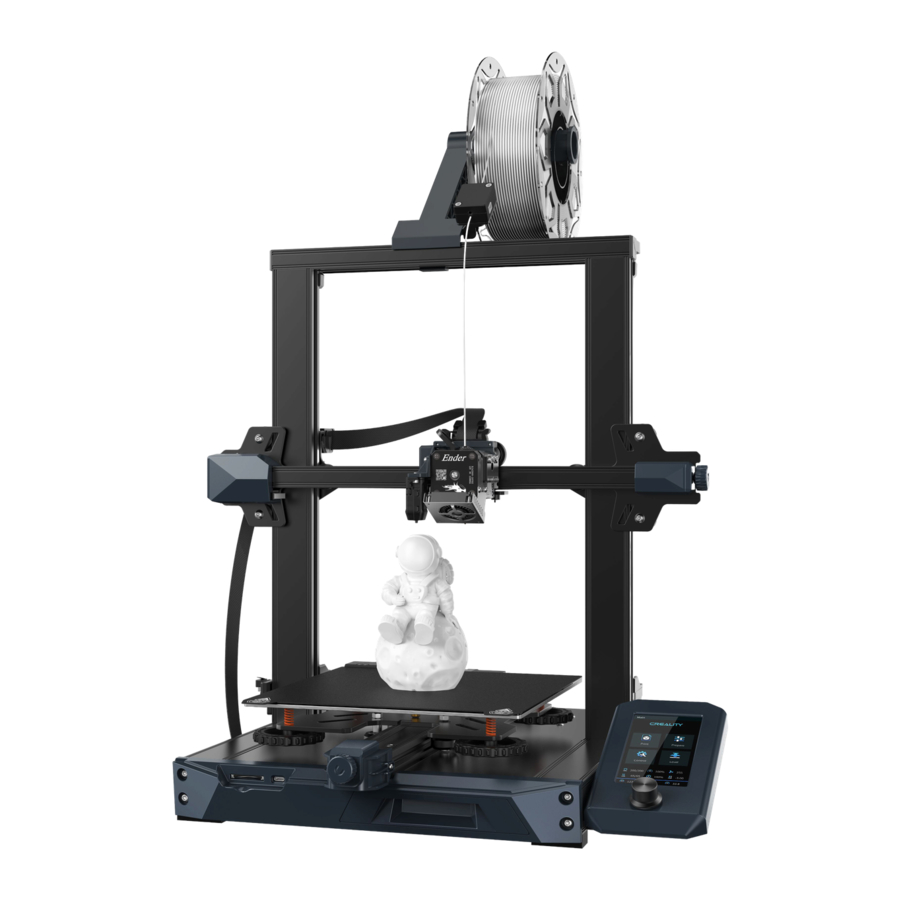

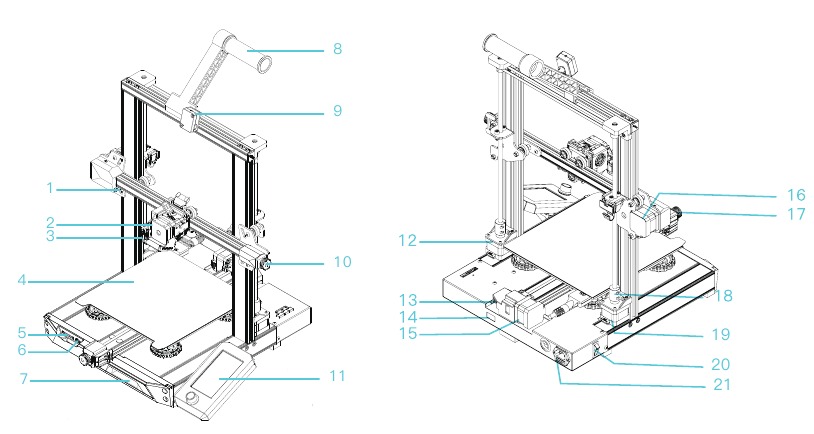

Inleiding apparatuur

1. Eindschakelaar X-as
2. Nozzle-eenheid
3. Automatische nivelleringseenheid
4. Printplatform
5. Geheugenkaartsleuf
6. Type-C-aansluiting
7. Gereedschapskist
8. Spoelhouder

9. Filamentsensor
10. Afstelknop riemspanning X-as
11. Display
12. Z-as motor Z2
13. Eindschakelaar Y-as
14. Schakelaar spanning
15. Y-as motor
16. X-as motor

17. Afstelknop riemspanning Y-as
18. Koppeling
19. Z-as motor Z1
20. Aan/uit-schakelaar
21. Stopcontact

SH ENZHEN CREALITY 3D TECHNOLOGY CO., L TD.
18F, JinXiuHongDu Building, Meilong Blvd., Longhua Dist., Shenzhen, China 518131
Officiële website: www.creality.com
Tel: +86 755-8523 4565
E-mail: info@creality.com cs@creality.com
