Yale AYRD110 Deurslot Handleiding

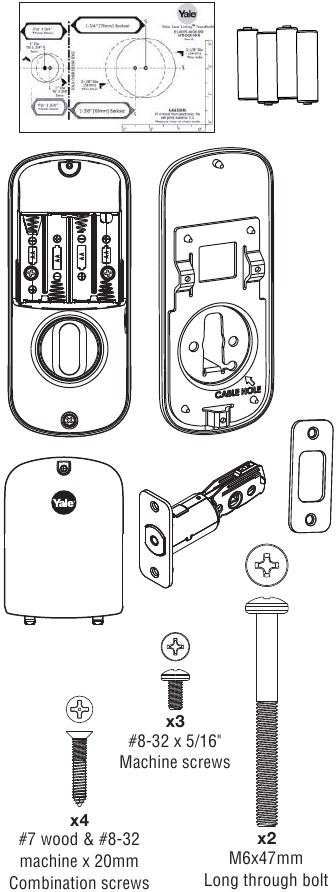

Overzicht

Voordat je begint

DOWNLOAD DE BILT APP

voor stapsgewijze installatie-instructies & om uw product te registreren

HET NIET OPVOLGEN VAN DEZE INSTRUCTIES KAN LEIDEN TOT SCHADE AAN HET PRODUCT EN HET VERVALLEN VAN DE FABRIEKSGARANTIE

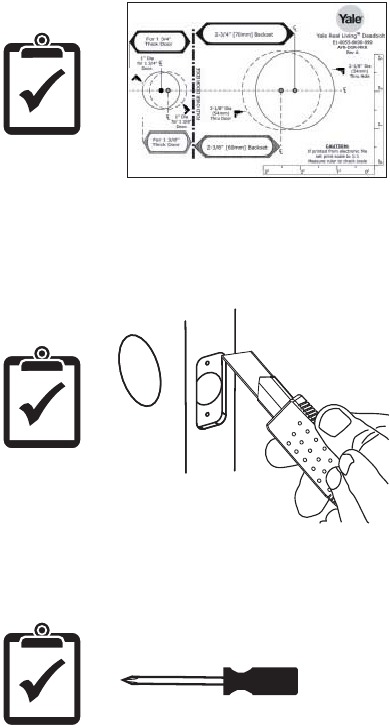

Deur voorbereiden

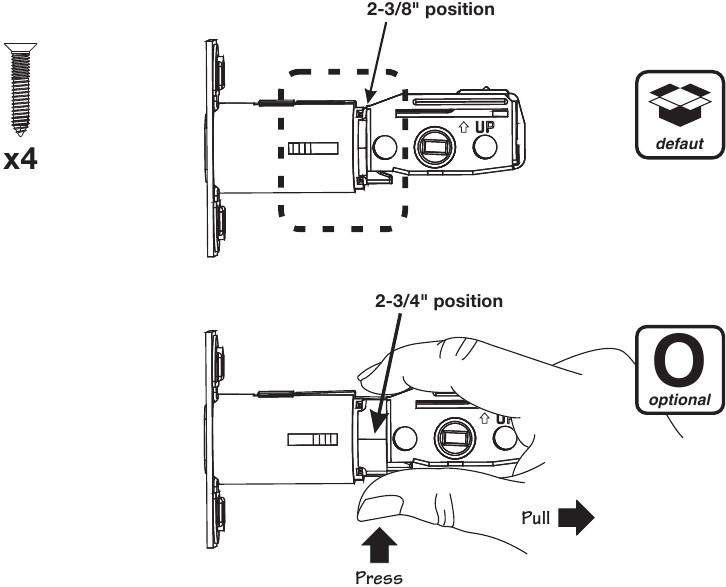

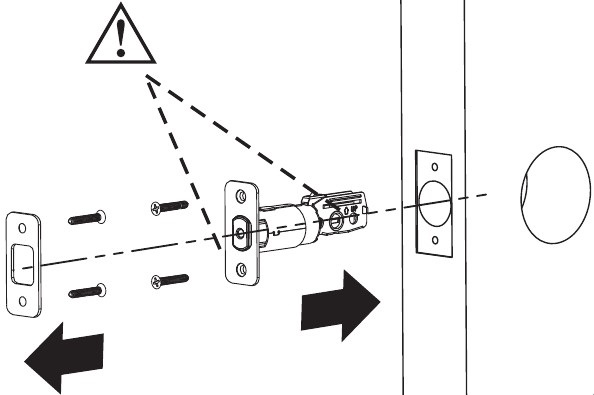

Installatie van slotvanger & sluitplaat

De bout moet in ingetrokken (ontgrendelde) positie staan. Let op de horizontale oriëntatie van het mechanisme.

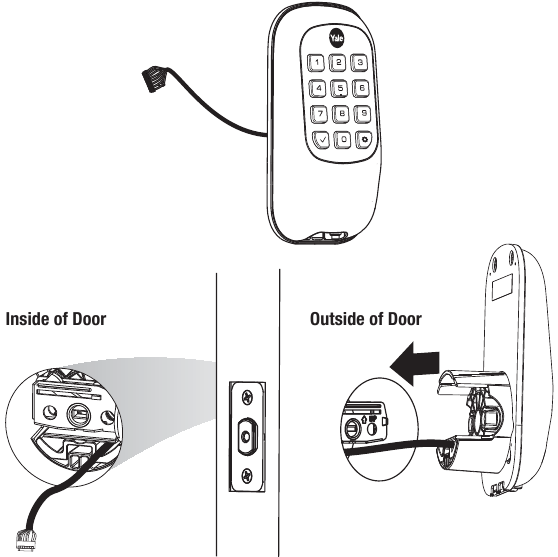

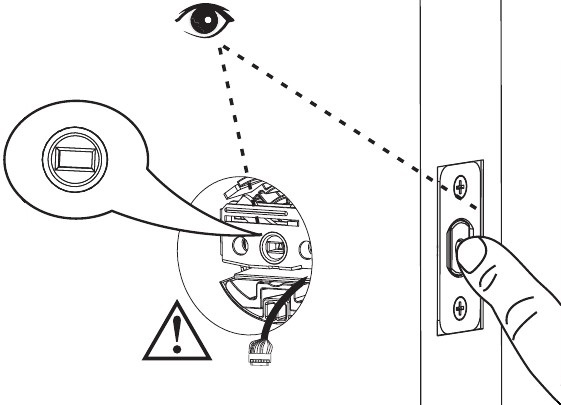

Installatie van toetsenbord rozet

De bout moet in ingetrokken (ontgrendelde) positie staan. Let op de horizontale oriëntatie van het mechanisme.

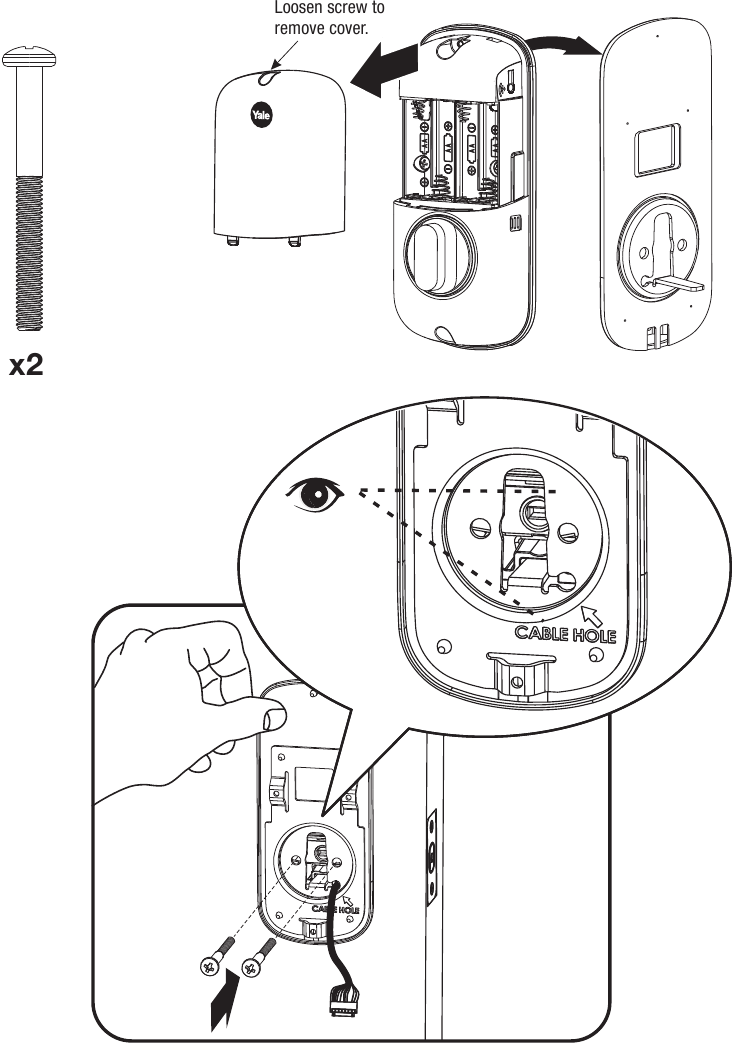

Installatie van de binnenmontageplaat

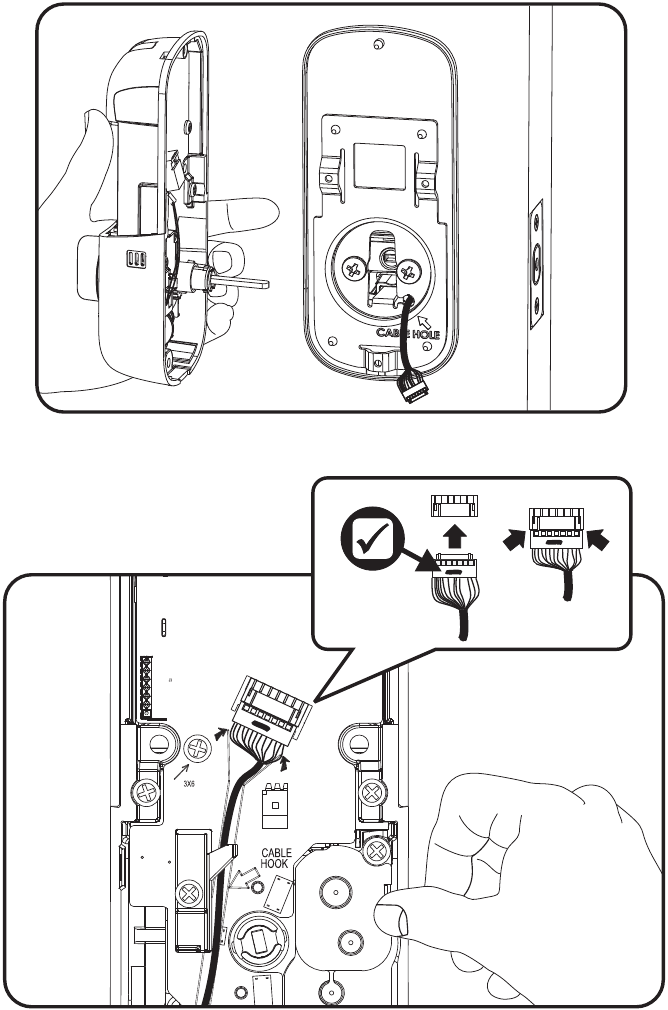

Bevestiging van de kabelboom

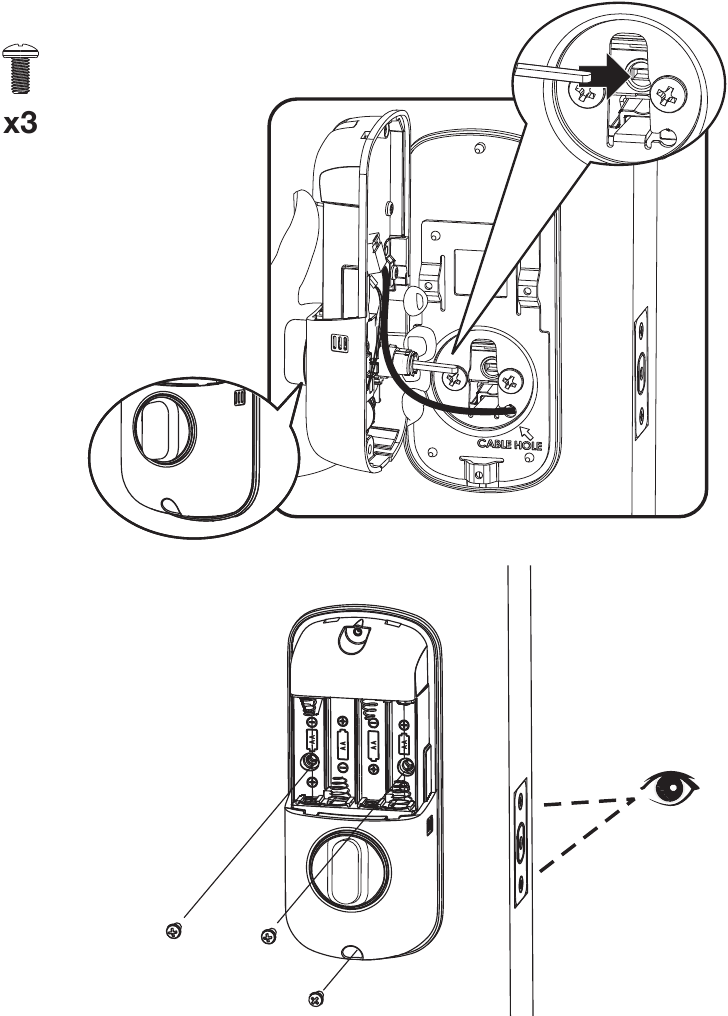

Installatie van de binnenrozet

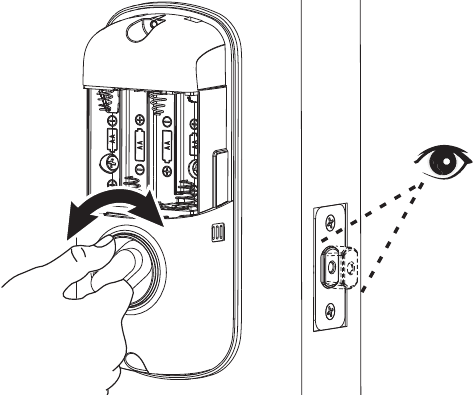

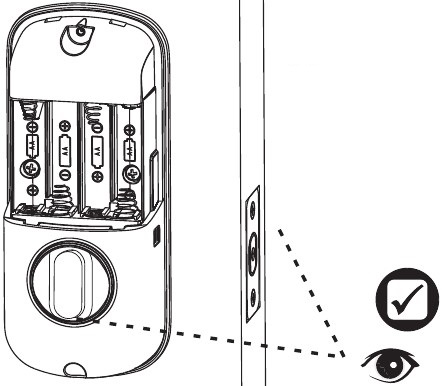

Testen van de werking

De bout moet in ingetrokken (ontgrendelde) positie staan voordat AA batterijen worden geplaatst.

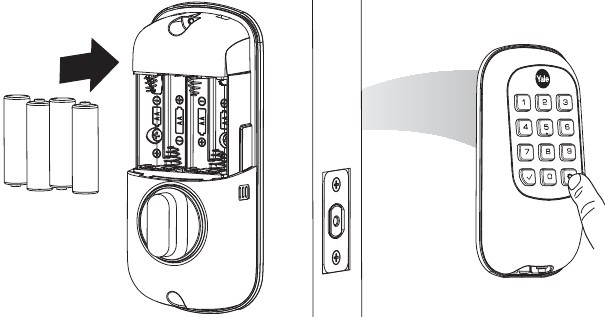

De richting van het slot bepalen

Druk op . Druk op . Druk op . Voer een nieuwe Master PIN code in (4-8 cijfers). Druk op om te voltooien.

Na het invoeren van de Master PIN code, druk op een willekeurige toets om de richting te voltooien.

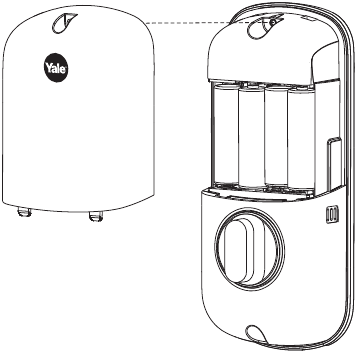

Installatie van de afdekking

Gefeliciteerd, u heeft de Yale Real Living^® Key Free Push Button Deadbolt B1L geïnstalleerd! Draai het blad om voor programmeerinstructies om uw product aan te passen.

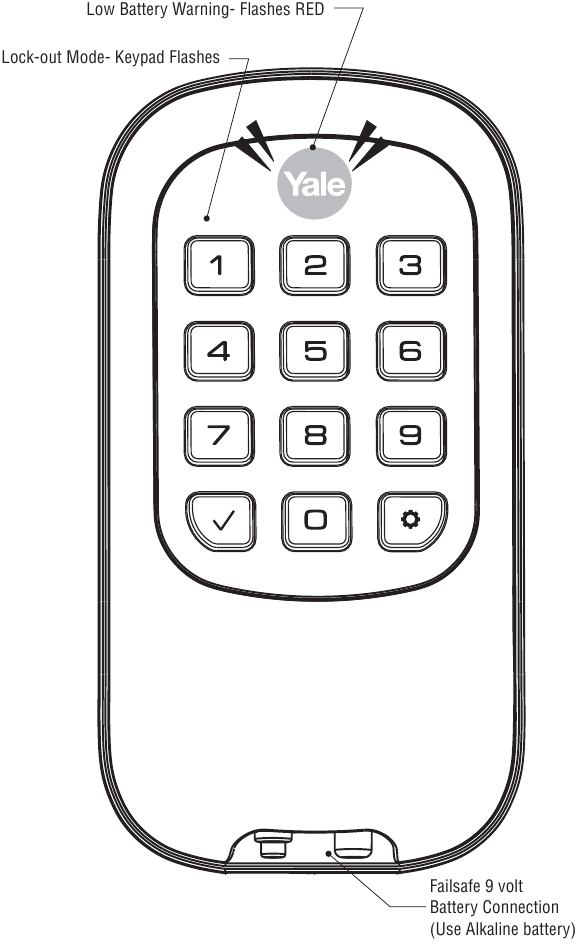

Programmeerinstructies

De Master PIN Code moet worden aangemaakt voordat verdere programmering mogelijk is. Maximaal aantal gebruikerscodes = 25

Wijzigingen of aanpassingen aan dit apparaat die niet uitdrukkelijk zijn goedgekeurd door Yale Security Inc. kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

Een Master PIN Code aanmaken

Druk op

Druk op
Druk op

Voer een 4-8 cijferige Master PIN Code in.
Druk op

Gebruikers PIN Codes aanmaken

De Master PIN code moet eerst worden aangemaakt.
*Maximaal aantal gebruikerscodes = 25

Voer de Master PIN code in
Druk op

Druk op
Druk op

Druk op
Druk op

Voer een 4-8 cijferige PIN code in
Druk op

De deur ontgrendelen met een PIN code

Voer de PIN code in
Druk op
"Unlock" (Ontgrendelen)

Codekaart Dupliceer indien nodig

De Lock terugzetten naar de fabrieksinstellingen

Wanneer het slot wordt teruggezet naar de fabrieksinstellingen, worden alle gebruikerscodes (inclusief de Master PIN-code*) verwijderd en worden alle programmeerfuncties teruggezet naar de oorspronkelijke standaardinstellingen (zie "Fabrieksinstellingen").

1. Verwijder de batterijklep.
2. Verwijder de batterijen.
3. Houd de resetknop ingedrukt (minimaal 3 seconden) en plaats de batterijen terug. Laat de resetknop los.
4. Plaats de batterijklep terug.

Na het resetten is het aanmaken van de Master Code de enige beschikbare optie en moet dit worden uitgevoerd voordat het slot verder wordt geprogrammeerd.

LET OP: Na het instellen van de Master Code, druk op een willekeurige toets om de afhandeling van het slot te voltooien.

Definities

All Code Lockout Mode (Alle Code Lockout Modus): Deze functie wordt ingeschakeld door de Master code. Indien ingeschakeld, beperkt het alle gebruikers (behalve Master) PIN-code toegang. Bij poging tot het invoeren van een code terwijl de unit in Lockout staat, knippert het toetsenbord 8 keer en piept het slot ook 3 keer.

Audio Mode (Audiomodus): Het kiezen van Disable (3) (Uitschakelen (3)) in de Audiomodus schakelt de codebevestigingstoon uit voor gebruik in stille ruimtes. De audiomodus wordt ingeschakeld of uitgeschakeld via functieprogrammering door de Master code.

Automatic Re-lock Time (Automatische Vergrendelingstijd): Na een succesvolle ontgrendeling zal de unit automatisch opnieuw vergrendelen na dertig (30) seconden.

Low Battery (Batterij bijna leeg): Wanneer de batterij bijna leeg is, knippert de statusindicator ROOD. Als de batterij volledig leeg is, gebruik dan de 9Volt batterij override. Om de 9V batterij override te gebruiken, plaatst u de 9V batterij, in beide richtingen, op de aansluitingen onder het toetsenbord voor de back-up stroomoptie. Activeer het slot en voer uw pincode in om de deur te ontgrendelen.

Master PIN Code (Master PIN-code): De Master PIN-code wordt gebruikt voor programmering en voor functie-instellingen. Deze moet worden aangemaakt voordat het slot wordt geprogrammeerd. De Master code zal ook het slot bedienen (ontgrendelen/vergrendelen).

One Touch Locking (One Touch Vergrendeling): Wanneer de grendel is ingetrokken, zal het activeren van het toetsenbord de grendel uitschuiven (gedurende de Automatische Vergrendelingsduur of wanneer Automatische Vergrendeling is uitgeschakeld).

Shutdown Time (Uitschakeltijd): De unit wordt uitgeschakeld (knipperend toetsenbord) gedurende zestig (60) seconden en staat geen bediening toe nadat de limiet voor het invoeren van de verkeerde code is bereikt.

Tamper Alert (Sabotagealarm): Er klinkt een hoorbaar alarm bij pogingen om het buitenslot met geweld van de deur te verwijderen.

User PIN Code (Gebruikers PIN-code): De Gebruikerscode bedient het slot. Het maximale aantal gebruikerscodes is 25.

Wrong Code Entry Limit (Limiet voor het invoeren van een verkeerde code): Na vijf (5) mislukte pogingen om een geldige PIN-code in te voeren, wordt de unit uitgeschakeld en staat geen bediening toe.

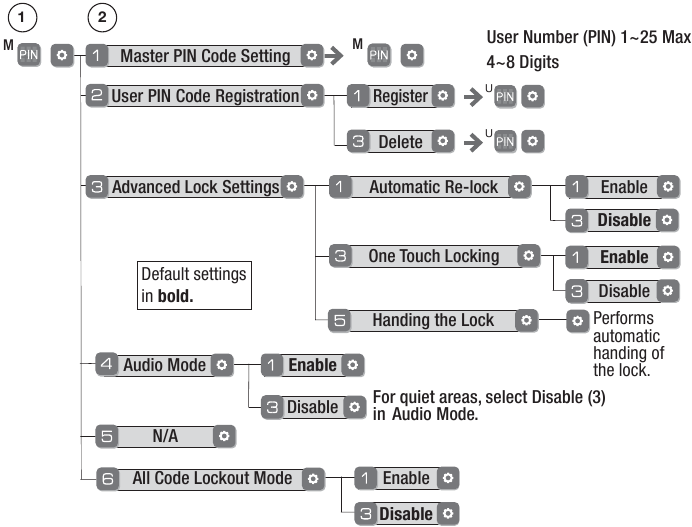

Functieprogrammering via de menumodus met behulp van de Master PIN-code*

1. Voer de 4-8 cijferige Master PIN-code in, gevolgd door de toets.
2. Voer het cijfer in dat overeenkomt met de uit te voeren functie, gevolgd door de toets.

*De Master PIN-code moet worden geregistreerd voordat het slot verder wordt geprogrammeerd.

Fabrieksinstellingen

*De Master PIN-code moet worden geregistreerd voordat het slot verder wordt geprogrammeerd.

Probleemoplossing Programmeren

Symptoom	Aanbevolen actie
Slot reageert niet – deur is open en toegankelijk.	Druk op elke knop op het toetsenblok om te zien of deze reageert wanneer erop wordt gedrukt. Controleer of de batterijen correct zijn geplaatst (polariteit) in de batterijhouder. Controleer of de batterijen in goede staat zijn; vervang de batterijen als ze leeg zijn. Controleer of de kabel volledig is aangesloten en niet bekneld zit.
Slot reageert niet – deur is vergrendeld en niet toegankelijk.	Batterijen zijn mogelijk volledig leeg. Plaats een 9V-batterij op de aansluitingen onder het toetsenblok voor de back-up stroomoptie.
Eenheid luidt om aan te geven dat de code is geaccepteerd, maar de deur gaat niet open.	Controleer of er een ander vergrendelingsapparaat op de deur zit. Controleer de deurspleten op vreemde voorwerpen tussen de deur en het frame. Controleer of de kabel stevig is aangesloten op de PC-kaart.
Eenheid werkt om toegang te verlenen, maar zal niet automatisch opnieuw vergrendelen.	Controleer of de Auto Re-lock Mode (Automatische hervergrendelingsmodus) is ingeschakeld. Als het batterij bijna leeg-lampje brandt (zie hieronder), vervang dan de batterijen.
PIN-codes worden niet geregistreerd.	PIN-codes moeten uit 4 tot 8 cijfers bestaan om te kunnen worden geregistreerd. Dezelfde PIN-code kan niet voor meerdere gebruikers worden gebruikt. Registratie/beheer van PIN-codes wordt ingesteld door de autoriteit van de Master Code (Mastercode). Neem contact op met de Master-gebruiker. Gebruikerscodes moeten binnen 5 seconden worden ingevoerd, anders moet het proces opnieuw worden gestart. Vinkje of tandwiel kan niet worden gebruikt als onderdeel van de PIN-code.
Na het invoeren van een PIN-code en op de toets te drukken, geeft het slot een reeks pieptonen, knippert 7 keer rood en blauw en ontgrendelt niet.	All Code Lockout Mode (Alle codes vergrendeld modus) is ingeschakeld. Alleen de Master (Master-gebruiker) kan de All Code Lockout Mode (Alle codes vergrendeld modus) in-/uitschakelen. Neem contact op met de Master-gebruiker.
Na het invoeren van een PIN-code en op de toets te drukken, zijn er verschillende tonen.	Controleer of het slot is ingesteld op All Code Lockout Mode (Alle codes vergrendeld modus). Het instellen/beheren van de All Code Lockout Mode (Alle codes vergrendeld modus) gebeurt alleen via de Master Code (Mastercode). Neem contact op met de Master-gebruiker.
De eenheid werkt, maar maakt geen geluid.	Schakel de Audio Mode (Audiomodus) in.
De eenheid geeft met tussenpozen RODE flitsen weer.	Dit is de batterij bijna leeg-indicator die aangeeft dat het tijd is om de batterijen te vervangen. Vervang alle vier (4) batterijen door nieuwe AA Alkaline-batterijen.
Na het invoeren van een PIN-code en op de toets te drukken, reageert de eenheid met een reeks pieptonen en het toetsenblok knippert drie keer.	De ingevoerde cijfers waren onjuist of onvolledig. Voer de juiste code opnieuw in, gevolgd door het vinkje .

FCC:

Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, in overeenstemming met deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie met radiocommunicatie veroorzaken. Er is echter geen garantie dat er in een bepaalde installatie geen interferentie zal optreden. Als deze apparatuur schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen:

• Richt de ontvangstantenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Industry Canada:

Dit digitale apparaat van klasse B voldoet aan alle eisen van de Canadian Interference Causing Equipment Regulations (Canadese voorschriften voor apparatuur die storing veroorzaakt). De werking is onderworpen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

OPMERKING VOOR INSTALLATEUR EN CONSUMENT

Hoewel Yale^® verschillende functies heeft ingebouwd om een lockout (uitsluiting) te voorkomen (9-Volt batterij jumper, waarschuwingen voor bijna lege batterij), is het nog steeds mogelijk dat er een lockout-situatie optreedt. Omdat dit product geen mechanische overbrugging heeft (een sleutel), raadt Yale^® aan dit product te gebruiken in een omgeving waar er extra toegangspunten tot de woning zijn.

Product Support Tel 800.810.WIRE (9473) • www.yalelocks.com

Yale Locks & Hardware is een divisie van Yale Security Inc., een bedrijf van de ASSA ABLOY Group.

Yale® en Yale Real Living® zijn geregistreerde handelsmerken van Yale Security Inc., een bedrijf van de ASSA ABLOY Group.
Copyright © 2017, Yale Security Inc., een bedrijf van de ASSA ABLOY Group.
Alle rechten voorbehouden. Reproductie geheel of gedeeltelijk zonder de uitdrukkelijke schriftelijke toestemming van Yale Security Inc. is verboden.

YALE, met zijn unieke wereldwijde bereik en productassortiment, is 's werelds favoriete slot – de voorkeursoplossing voor het beveiligen van uw huis, familie en persoonlijke bezittingen.

ASSA ABLOY is de wereldleider in oplossingen voor deuropeningen, toegewijd aan het voldoen aan de behoeften van eindgebruikers op het gebied van veiligheid, beveiliging en gemak.
