Yale YMI70A - Push & Pull Digital Door Lock handleiding

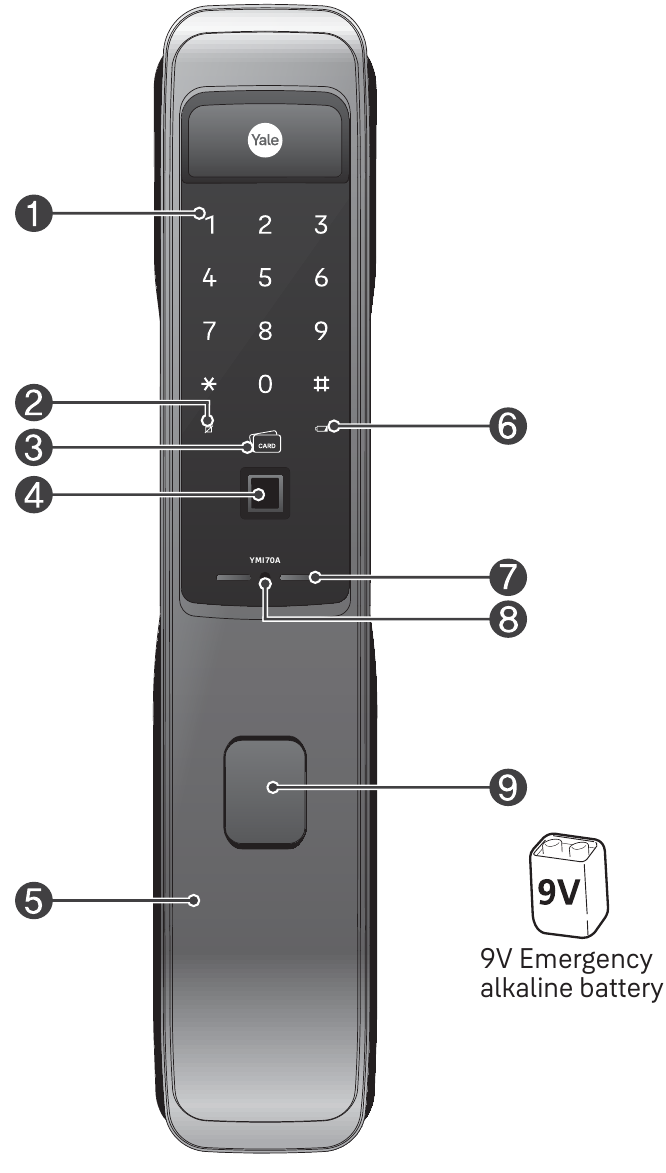

Voorzijde

(Voorzijde, installatie aan de buitenkant van de deur)

Specificaties

• De levensduur van de batterij kan variëren afhankelijk van de temperatuur, vochtigheidsgraad, gebruiksfrequentie en de kwaliteit van de batterijen.

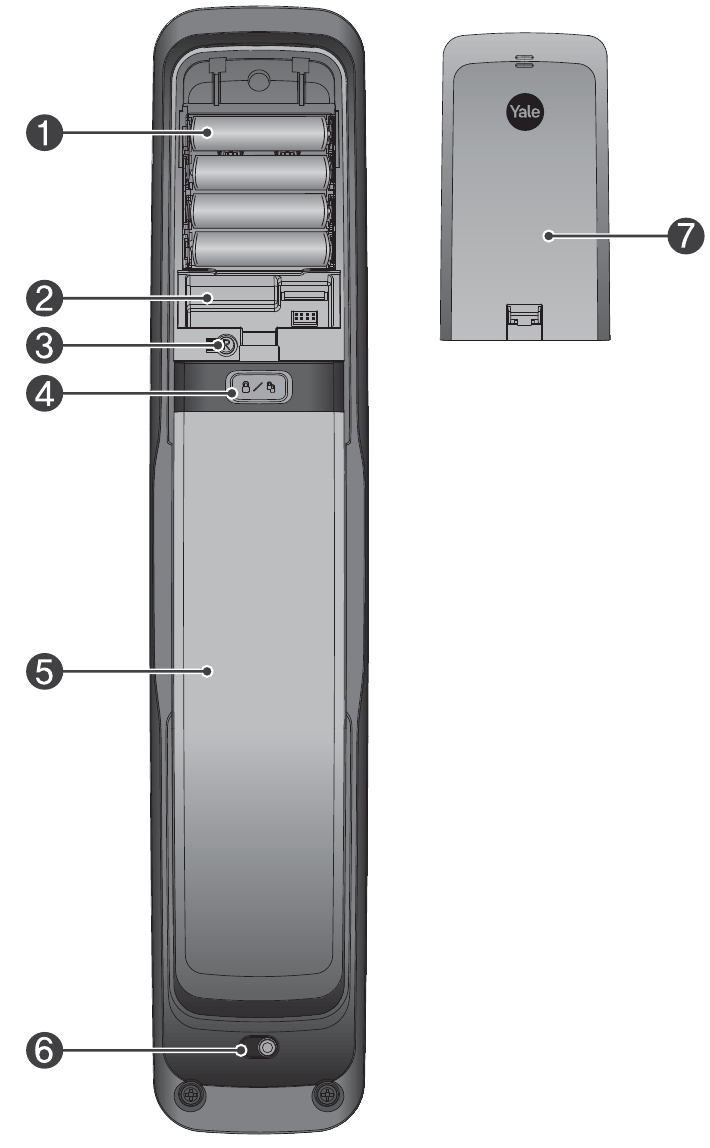

Hoofdgedeelte

(Hoofdgedeelte, installatie aan de binnenkant van de deur)

1	1,5 V AA alkalinebatterijen (4 stuks)
2	Sleuf voor afstandsbedieningsmodule (optioneel)
3	Registratieknop
4	Openen/sluiten-knop
5	Push-Pull-balk
6	Schakelaar interne gedwongen vergrendeling
7	Batterijklep

Instellingenmenu

Normale modus: zonder een aangewezen persoon heeft iedereen die de 'Gebruikerspincode' kent, de bevoegdheid om functies in te stellen.
Mastercode: alleen een aangewezen persoon die de 'Masterpincode' kent, heeft de bevoegdheid om functies in te stellen.
Bezoekerscode: de bezoekerscode is anders dan de gebruikerscode en wordt alleen aan bezoekers gegeven. Eenmalige code: de eenmalige code wordt slechts één keer gebruikt om het deurslot te ontgrendelen en wordt na gebruik automatisch verwijderd.
Gebruikersslotnummer: dit moet uit 2 cijfers bestaan (zoals '01', '02'...'99', '00') en is beschikbaar in de geavanceerde modus.

	Raak het toetsenbord van de voorzijde aan met uw handpalm om te beginnen
	Druk op knop op het toetsenbord
	Druk op knop op het toetsenbord
	Druk op (Registratie) knop in elke stap om de sessie te starten of te voltooien
	Voer gebruikerskaart in (maximaal 100EA)
	Voer gebruikersvingerafdruk in (maximaal 100EA)
	Voer gebruikerscode in (4 ~ 10 cijfers)
	Voer mastercode in (4 ~ 10 cijfers)
	Voer bezoekerscode in (slechts 4 cijfers)
	Voer eenmalige code in (slechts 4 cijfers)
	Het gebruikersslotnummer moet uit 2 cijfers bestaan (zoals '01'...'99' en '00': locatie van het 100e gebruikersslot moet worden toegewezen aan "00" in plaats van "100".)
	Rotatiegebied om meer functies toe te voegen

Productkenmerken

Vingerafdrukverificatie met één aanraking
Eenvoudig scannen door Goodix vingerafdrukoplossing: Live vingerdetectie en veilige matching De toonaangevende liveness-prestaties verbeteren de veiligheid van het slimme Yale slot aanzienlijk.
Yale Access Bluetooth App (Yale Access BLE module: optioneel item)
Deze service is een innovatieve oplossing van YALE. Met behulp van high-tech IoT-technologie heeft de gebruiker toegang tot het digitale deurslot en kan hij dit ontgrendelen met zijn smartphone.
Slimme Touchpad automatische vergrendeling
De automatische vergrendelingssensor detecteert het sluiten van de deur en vergrendelt de deur automatisch binnen 5 seconden. De deur vergrendelt wanneer u het toetsenbord met de handpalm aanraakt.
Aangezien de automatische vergrendelingsfunctie niet werkt in de handmatige vergrendelingsmodus, moet u controleren of de deur goed is vergrendeld wanneer u het pand verlaat.
3 minuten Lock Out functie
Na vijf (5) mislukte pogingen met een ongeldige code of kaart of vingerafdruk, wordt de lock-outmodus gedurende 3 minuten geactiveerd.
Slimme etiquette
Bij het invoeren van een pincode op het toetsenbord kan de gebruiker het deurslot in stille modus openen.
Valse pincode
Veiligheidsverbetering om een willekeurig nummer in te voeren voor of na het invoeren van een wachtwoord om te voorkomen dat de pincode wordt blootgesteld.
Interne geforceerde vergrendeling
Het is een veiligheidsverhogende functie die authenticatiemethoden zoals wachtwoorden, RFID-kaarten en vingerafdrukken van buitenaf 'uitschakelt' bij het instellen van functies binnenshuis.
Externe geforceerde vergrendeling
Het is een veiligheidsverhogende functie waarbij een alarm afgaat als iemand de deur van binnenuit opent bij het instellen van functies aan de buitenkant.
Spraakgidsfunctie
Het begeleidt de gebruiker de bedieningsstatus hoe elke functie, modus in te stellen voor eenvoudiger en handiger gebruik.
Andere functies en voordelen

• Afstandsbediening (optioneel): deze optie is mogelijk niet beschikbaar, afhankelijk van uw land of lokale dealer.
• Netwerkmodule/controller (optioneel): hiermee kan het deurslot verbinding maken met de thuisnetwerkcontroller.
• Inbraak-/braakalarm.
• Alarm batterij bijna leeg en noodstroomvoorziening.

Normale modus (standaardmodus)

De normale modus is een handige modus voor iedereen om het digitale deurslot in te stellen. De gebruiker kan een wachtwoord instellen, zoals een gebruikerscode, bezoekerscode, eenmalige code, en ook de vingerafdrukken en kaarten van de gebruiker registreren. De fabrieksinstelling is een normale modus.

Hoe de set-knop van de afstandsbediening in te drukken
Druk op de set-knop (registratie) aan de voorkant van de afstandsbediening. U kunt het indrukken met een speld zoals op de afbeelding.

Let op het volgende bij het gebruik van de Yale Access Bluetooth App.

• Afhankelijk van het producttype of de FW-versie, zijn app-registratie en deurslotverbinding in de normale modus mogelijk niet mogelijk, dus als registratie niet mogelijk is, wijzigt u van de normale modus naar de mastermodus en probeert u het opnieuw. [App-registratie in mastermodus: Master pincode-> R (registratieknop)-> 7 -> #]
• Omdat de Yale Access Bluetooth App alleen beschikbaar is in de mastermodus, verandert de gebruikerscode automatisch in de mastercode bij het registreren van de APP in de normale modus.
• Houd er rekening mee dat alle geregistreerde inloggegevens worden verwijderd bij het wijzigen van de modus of het registreren en verwijderen van de app.

Deur ontgrendelen met code

1. Handpalmtouch


2. Voer de code in


3. Handpalmtouch

   OF
   Voer de knop


Deur ontgrendelen met vingerafdruk / kaart

1. Raak het paneel (gebiedssensor) gedurende 1 seconde aan met een vingerafdruk


2. Controleer vingerafdrukherkenning


3. Vingerafdrukscan voltooid


Neem contact op met de geregistreerde kaart

Externe gedwongen vergrendeling

Externe gedwongen vergrendelingsinstelling Vingerafdruk

Scan met geregistreerde vingerafdruk en houd het vingerafdrukgebied vast totdat u 3 pieptonen hoort.

Externe gedwongen vergrendelingsinstelling – Gebruikerscode

1. Handpalm aanraken


2. Voer de gebruikerspincode in


3. Voer de knop gedurende 5 seconden in.


Externe gedwongen vergrendelingsinstelling – Kaartsleutel

Houd de Card Key op [Card Key reader] gedurende 5 seconden totdat u 3 pieptonen hoort.

Externe gedwongen vergrendeling vrijgeven
Wanneer de deur van buitenaf wordt ontgrendeld op basis van de juiste authenticatie, wordt de externe gedwongen vergrendeling vrijgegeven.

Interne gedwongen vergrendeling
Sluit de deur en verplaats de vergrendelknop naar de "LOCK"-positie (VERGRENDELEN).

Deur ontgrendelen met slimme etiquette

1. Handpalm aanraken gedurende 3 seconden


2. Voer de gebruikerspincode in en raak vervolgens het toetsenblok aan met uw handpalm

   OF
   Vingerafdruk scannen

   OF
   Kaartsleutel aanraken


3-minuten Lock Out functie

Als een ongeldige gebruikerscode, vingerafdruk of kaartsleutel vijf (5) keer achter elkaar wordt ingevoerd, wordt de lock-outmodus geactiveerd en worden alle knoppen op de voorkant gedurende drie minuten niet geactiveerd.

3-minuten Lock Out vrijgeven

• Openen met de deurhendel aan de binnenkant.
• Open de deur met de mechanische sleutel.
• Druk op de knop.

Alarm

Inbraakalarm: het alarm gaat af wanneer iemand de deur openbreekt. Bijvoorbeeld bij een inbraak door een opening in de deur te maken terwijl de deur op slot zit.
Defectalarm: het alarm klinkt wanneer het voorste gedeelte volledig van de hoofdset is gescheiden. Bijvoorbeeld bij gedwongen verwijdering van het externe product (voorkant).

Alarm uitschakelen

• Voer de geregistreerde gebruikerscode in.
• Druk gedurende 5 seconden op de knop.
• Voer de geregistreerde vingerafdruk in.
• Raak de geregistreerde Card Key aan.

Deur ontgrendelen met een valse code

1. Handpalm aanraken


2. Voer de gebruikerscode en valse code in

   OF
   Voer de valse code en de gebruikerscode in


3. Handpalm aanraken

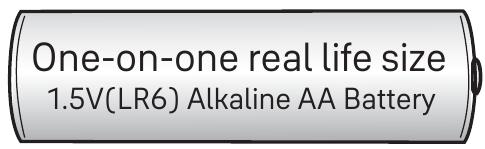

Stroomvoorziening

Het product gebruikt vier 1,5V Alkaline AA-batterijen. Deze kunnen 1 jaar meegaan bij 10 keer gebruik per dag. (Gebruikers wordt aangeraden authentieke alkalinebatterijen te gebruiken.)

U moet alle 4 de batterijen vervangen in de volgende gevallen:

• De LED voor lage batterijspanning op het toetsenblok knippert rood.
• Wanneer het bericht over een lage batterijspanning wordt afgespeeld.

EXPLOSIEGEVAAR INDIEN DE BATTERIJ WORDT VERVANGEN DOOR EEN ONJUIST TYPE. GOOI GEBRUIKTE BATTERIJEN WEG VOLGENS DE NATIONALE WETGEVING OF HET RECYCLINGPROGRAMMA.

Noodstroomvoorziening voor lege batterijen

1. Raak de 9V-batterij aan


2. Handpalm aanraken


3. Voer de gebruikerscode in en raak de handpalm aan

   OF
   Raak de Card Key aan

   OF
   Vingerafdruk scannen

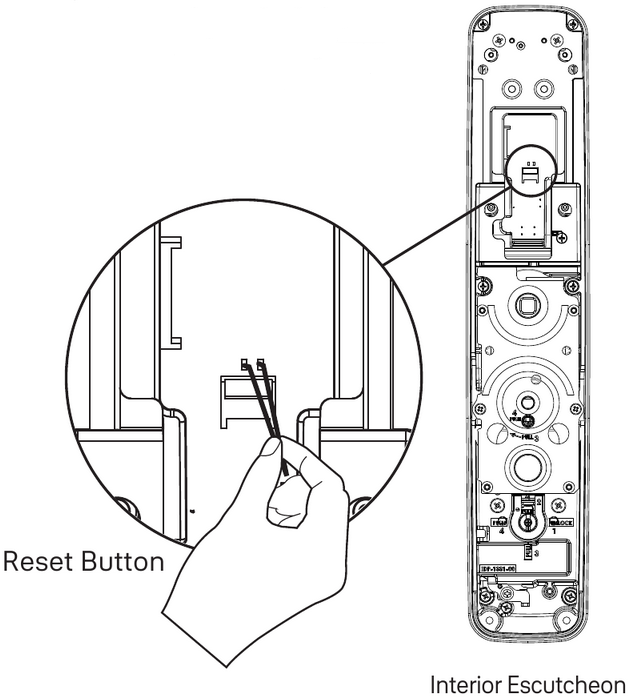

Vergrendeling terugzetten naar fabrieksinstellingen

Wanneer de vergrendeling wordt teruggezet naar de fabrieksinstellingen, worden alle gebruikerscodes (inclusief de mastercode*) verwijderd en worden alle programmeerfuncties teruggezet naar de oorspronkelijke standaardinstellingen (zie hieronder).

1. Verwijder het batterijklepje en de batterijen.
2. Verwijder de binnenste rozet om toegang te krijgen tot de resetpads.
3. De resetpads bevinden zich aan de onderkant van de PCB-kaart (zie afbeelding)
4. Terwijl u de resetpads met een pincet indrukt, plaatst u de batterijen terug en laat u de resetpads los met een pincet.
5. De resetpads bevinden zich boven de PCB-kabelconnector Na het resetten is het maken van de mastercode de enige beschikbare optie en moet dit worden uitgevoerd voordat enige andere programmering van het slot plaatsvindt.

Code-overzicht

Dupliceer indien nodig

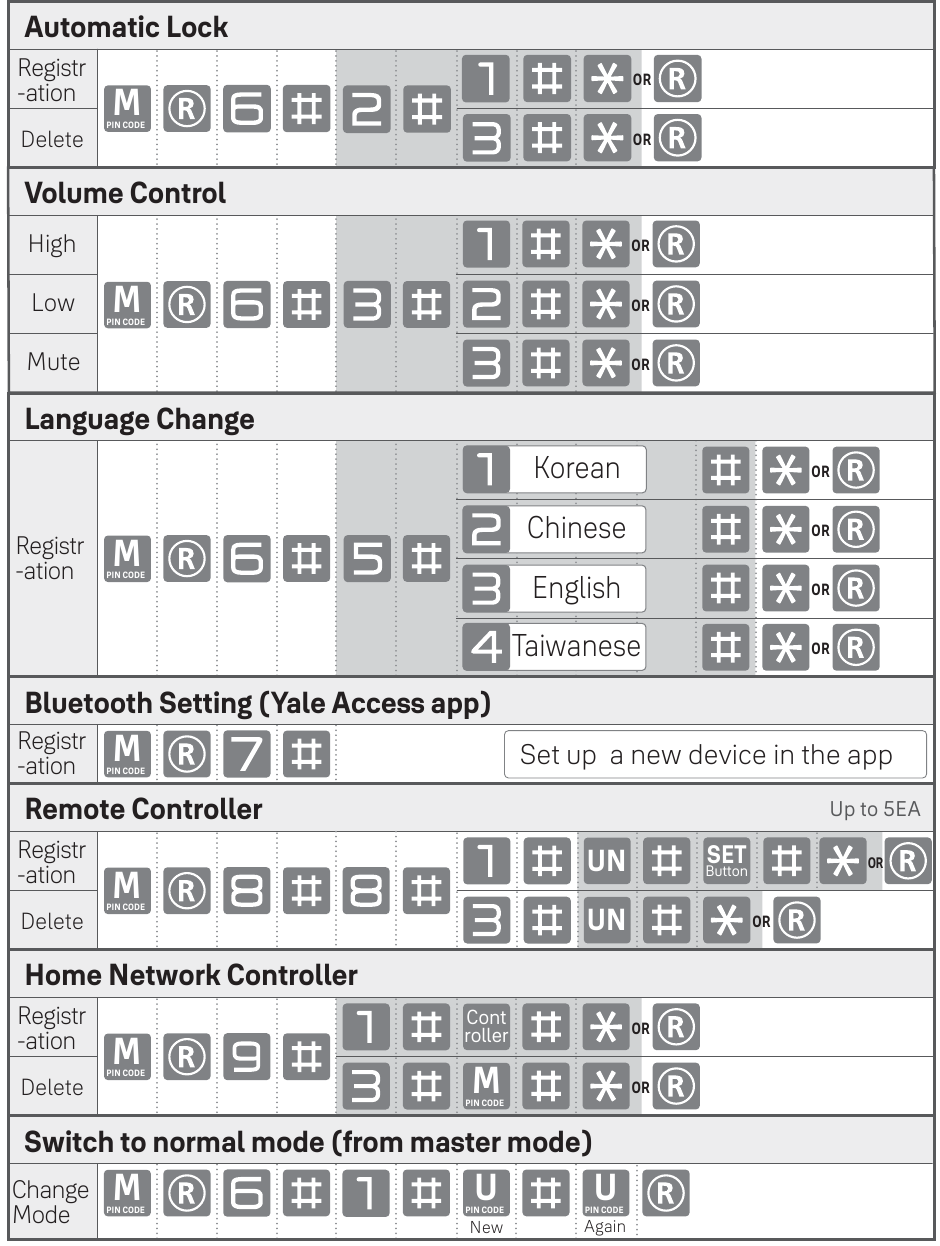

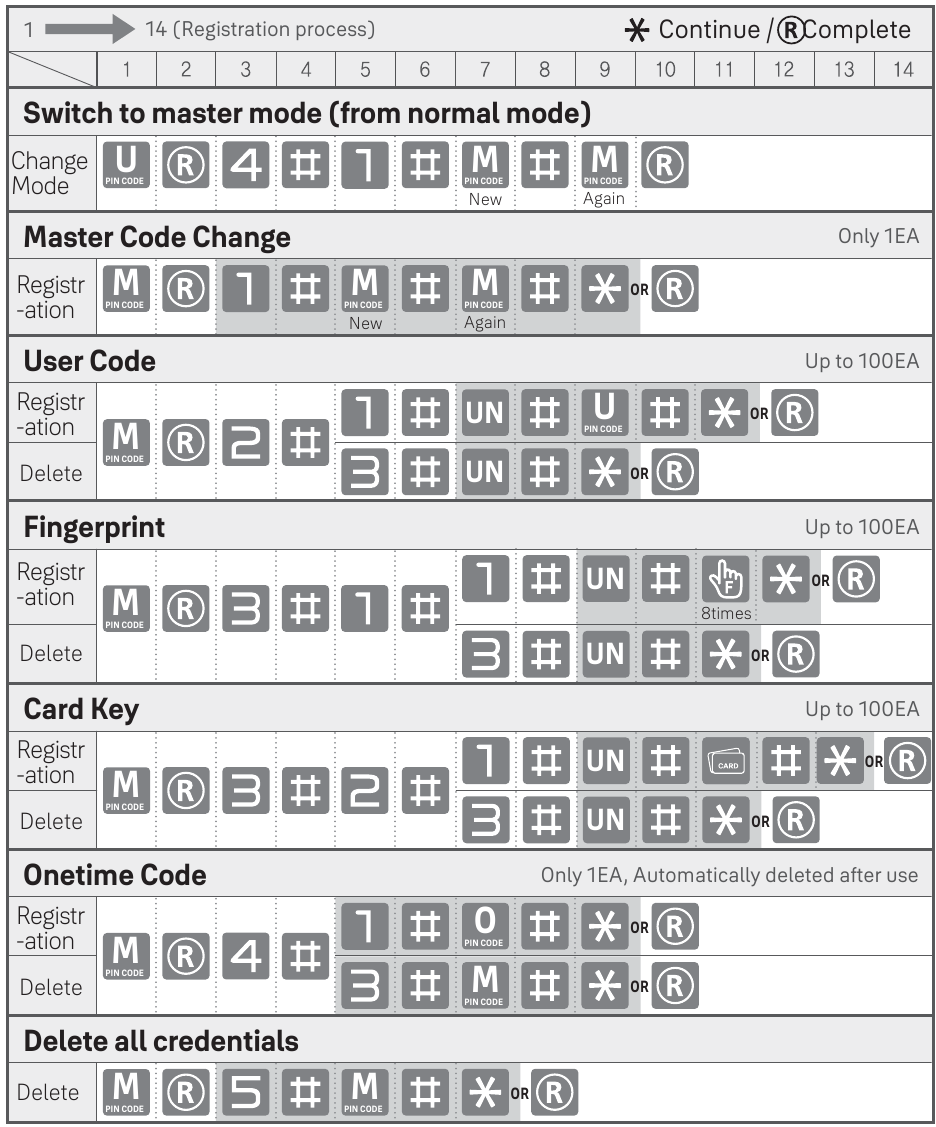

Mastermodus

De mastermodus is een modus waarin alleen de beheerder het deurslot kan instellen en toegang kan verlenen aan andere gebruikers. 100ea gebruikerswachtwoorden, 100ea card keys, 100ea vingerafdruk en individuele registratie en verwijdering van eenmalige wachtwoorden maken efficiënt beheer van bezoekers mogelijk.

•
  Het gebruikersslotnummer moet 2 cijfers zijn. zoals '01'... '99' en '00': De locatie van het 100e gebruikersslot moet worden toegewezen aan "00" in plaats van "100".

• Spraakbegeleidingsfunctie: het slot biedt spraakbegeleiding voor de gebruiker en het is nuttig om de functies van het slot correct in te stellen.
• Alle geregistreerde wachtwoorden en andere inloggegevens kunnen worden verwijderd op het moment van moduswijziging.
• Installeer (registreer) de netwerkmodule wanneer u een afstandsbediening of thuisnetwerk wilt gebruiken.

Belangrijke opmerkingen

Installeer het digitale deurslot niet in een buitenomgeving.


Probeer het digitale deurslot niet zelf te demonteren.


Spuit geen water rechtstreeks en veeg niet af met chemicaliën zoals benzeen, benzine of alcohol.


Gebruik geen geweld met een gereedschap op het product.


Vergeet niet dat iemand anders het wachtwoord kan zien tijdens het gebruik.


Zorg ervoor dat u de deur goed vergrendelt wanneer u naar buiten gaat.

Veiligheid en waarschuwing

Gebruikerscode Slechts 1EA

LEES DE INSTRUCTIES VOOR GEBRUIK.
De functies en het ontwerp van dit product kunnen zonder voorafgaande kennisgeving worden gewijzigd voor prestatie- en kwaliteitsverbetering.

Verpakking van dit product kan worden gerecycled.

WEEE-notitie:
Afgedankte elektrische producten mogen niet bij het huishoudelijk afval worden gegooid. Gelieve te recyclen waar faciliteiten aanwezig zijn. Raadpleeg uw gemeente of verkoper voor advies over recycling.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
