Carrier Weathermaker 9200 Handleiding

Als de informatie in deze handleiding niet exact wordt opgevolgd, kan dit leiden tot brand of een explosie met materiële schade, persoonlijk letsel of de dood tot gevolg.

• Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of enig ander apparaat.
• WAT TE DOEN BIJ GASGEUR:
  • Probeer geen enkel apparaat aan te steken.
  • Raak geen enkele elektrische schakelaar aan; gebruik geen telefoon in uw gebouw.
  • Bel onmiddellijk uw gasleverancier vanaf de telefoon van een buur. Volg de instructies van de gasleverancier op.
  • Als u uw gasleverancier niet kunt bereiken, bel dan de brandweer.
  • Installatie en service moeten worden uitgevoerd door een gekwalificeerde installateur, servicebedrijf of de gasleverancier.

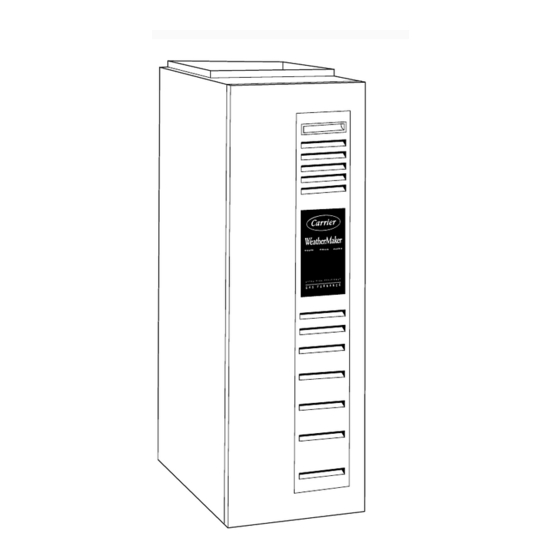

MODELLEN 58MXA (AFGEBEELD) EN 58MCA MET VASTE CAPACITEIT KACHELS

MODEL 58MVP KACHEL MET VARIABELE CAPACITEIT

ONDERDELEN VAN DE KACHEL

1. Aansluiting voor verbrandingsluchtinlaat om vervuilingsvrije lucht te garanderen (rechter- of linkerzijde).
2. Kijkglas voor brander om de brandervlam te bekijken.
3. Branderconstructie (binnenin). Werkt met energiebesparende inshotbranders en hete oppervlakte ontsteker voor veilige, betrouwbare verwarming.
4. Redundant gasklep. Veilig, efficiënt. Voorzien van 1 gasregelaar met 2 interne afsluiters.
5. Ventilatieopening. Gebruikt PVC-buis om ventilatiegassen uit het verbrandingssysteem van de kachel af te voeren (rechter- of linkerzijde).
6. Inductiemotor. Trekt hete rookgassen door de warmtewisselaars, waardoor een negatieve druk wordt gehandhaafd voor extra veiligheid.
7. Veiligheidsschakelaar voor toegangspaneel ventilator.
8. Luchtfilter en houder.
9. Condensafvoeraansluiting. Vangt vocht op dat is gecondenseerd uit verbrande gassen voor afvoer naar het huisafvoersysteem.
10. Zware ventilator. Circuleert lucht over de warmtewisselaars om warmte naar de woning te transporteren.
11. Secundaire condensatiewarmtewisselaar (binnenin). Haalt meer warmte uit condensatie. Geconstrueerd met polypropyleen gelamineerd staal om duurzaamheid te garanderen.
12. Primaire serpentine warmtewisselaar (binnenin). Bespaart brandstofkosten met het S-vormige warmtestroomontwerp. Solide constructie van corrosiebestendig gealuminiseerd staal betekent betrouwbaarheid.
13. Controlecentrum.
14. Zekering van 3 ampère biedt elektrische en componentbescherming.
15. Light Emitting Diode (LED) op het controlecentrum. Codelampjes zijn voor het diagnosticeren van de werking van de kachel en servicevereisten.
16. Drukschakelaar(s) zorgen voor een voldoende stroom van rookgasproducten door de kachel en uit het ventilatiesysteem.
17. Rollout schakelaar (handmatige reset) om oververhitting te voorkomen.
18. Aansluitdoos voor 115-v elektrische voeding.
19. Transformator (24v) achter het controlecentrum levert laagspanningsstroom aan het controlecentrum van de kachel en de thermostaat.
20. Begrenzingsschakelaar (handmatige reset) alleen op 58MVP.

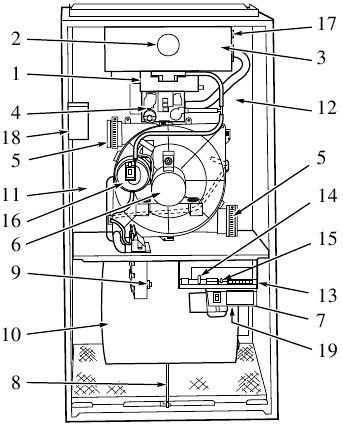

MODELLEN 58MXA EN 58MCA KACHELS (UPFLOW POSITIE)

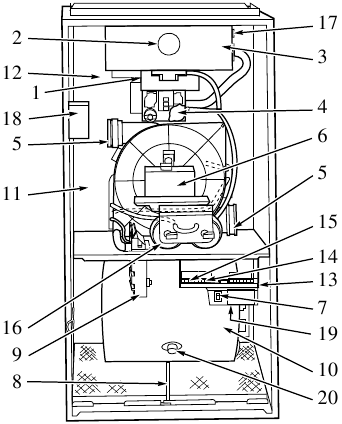

MODEL 58MVP KACHEL (UPFLOW POSITIE)

BELANGRIJKE FEITEN

Uw gaskachel gebruikt lucht van buiten de woning voor verbranding en ventilatie. Deze mag niet worden geïnstalleerd met behulp van lucht uit het huis. Daarom moeten beide leidingen buiten de constructie eindigen en op geen enkele manier worden geblokkeerd.

Om de kans op ernstig persoonlijk letsel, brand, schade aan uw kachel of onjuiste werking te minimaliseren, volg deze veiligheidsregels zorgvuldig:

• Houd de ruimte rond uw kachel vrij van brandbare materialen, benzine en andere ontvlambare vloeistoffen en dampen.
• Dek de kachel niet af, bewaar geen afval of vuil in de buurt ervan en blokkeer op geen enkele manier de toevoer van verse lucht naar het apparaat.
• Een kachel die is geïnstalleerd op een zolder of andere geïsoleerde ruimte, moet vrij worden gehouden van isolatiemateriaal. Onderzoek het kachelgebied bij het installeren van de kachel of het toevoegen van meer isolatie. Sommige materialen kunnen brandbaar zijn.

OPMERKING: Gebruik deze kachel niet als een onderdeel onder water heeft gestaan. Bel onmiddellijk een gekwalificeerde servicemonteur om de kachel te inspecteren en elk onderdeel van het besturingssysteem en elke gasregelaar die onder water heeft gestaan, te vervangen.

OPMERKING: De gekwalificeerde installateur of het bureau mag bij het wijzigen van dit product alleen door de fabrikant goedgekeurde vervangingsonderdelen, kits en accessoires gebruiken.

Deze kachel bevat VEILIGHEIDSVOORZIENINGEN die HANDMATIG MOETEN WORDEN GERESET. Als de kachel gedurende een langere periode onbeheerd wordt achtergelaten, laat deze dan periodiek controleren op een goede werking. Deze voorzorgsmaatregel voorkomt problemen die verband houden met geen verwarming, zoals bevroren waterleidingen, enz. Zie het gedeelte "Voordat u een servicebezoek aanvraagt" in deze handleiding.

VEILIGHEIDSMAATREGELEN

Installatie en onderhoud van verwarmingsapparatuur kan gevaarlijk zijn vanwege gas- en elektrische componenten. Alleen getraind en gekwalificeerd personeel mag verwarmingsapparatuur installeren, repareren of onderhouden.
Ongetraind personeel kan basisonderhoud uitvoeren, zoals het reinigen en vervangen van luchtfilters. Alle andere handelingen moeten worden uitgevoerd door getraind onderhoudspersoneel. Neem de veiligheidsmaatregelen in acht in deze handleiding, op etiketten en labels die aan de kachel zijn bevestigd, en andere veiligheidsmaatregelen die van toepassing kunnen zijn.
Herken veiligheidsinformatie. Dit is het veiligheidswaarschuwingssymbool . Wanneer u dit symbool op de kachel en in instructies of handleidingen ziet, wees dan alert op het potentieel voor persoonlijk letsel.
Begrijp de signaalwoorden GEVAAR (DANGER), WAARSCHUWING (WARNING) en VOORZICHTIG (CAUTION). Deze woorden worden gebruikt met het veiligheidswaarschuwingssymbool. GEVAAR (DANGER) identificeert de meest ernstige gevaren die zullen leiden tot ernstig persoonlijk letsel of de dood. WAARSCHUWING (WARNING) betekent gevaren die kunnen leiden tot persoonlijk letsel of de dood. VOORZICHTIG (CAUTION) wordt gebruikt om onveilige praktijken te identificeren die zouden leiden tot licht persoonlijk letsel of product- en materiële schade.

UW KACHEL STARTEN

In plaats van een continu brandende waakvlam die waardevolle energie verspilt, gebruikt uw kachel een automatisch, heet oppervlakte ontstekingssysteem om de branders aan te steken telkens wanneer de thermostaat uw kachel inschakelt. Volg deze belangrijke veiligheidsmaatregelen:

• Probeer nooit de branders handmatig aan te steken met een lucifer of andere vlambron.
• Lees en volg de bedieningsinstructies op de kachel, vooral het item dat als volgt luidt:
  Wacht 5 minuten om al het gas te verwijderen. Ruik dan naar gas, ook in de buurt van de vloer. Als u gas ruikt, STOP! Volg "B" in de veiligheidsinformatie hierboven op dit etiket. Als u geen gas ruikt, ga dan naar de volgende stap.
• Als een vermoedelijke storing optreedt met uw gasregelsysteem, zoals het niet aansteken van de branders wanneer ze dat zouden moeten doen, raadpleeg dan de uitschakelprocedures op de kachel, of in het gedeelte "Uw kachel uitschakelen" en bel zo snel mogelijk uw dealer.

Als oververhitting optreedt of de gasklep de gastoevoer niet afsluit, sluit dan de handmatige gasklep naar de kachel AF voordat u de elektrische voeding uitschakelt. (Zie Afb. 9.) Het niet opvolgen van deze waarschuwing kan leiden tot brand of explosie, en persoonlijk letsel of de dood.

CONTROLEER HET LUCHTFILTER: Voordat u probeert uw kachel te starten, moet u ervoor zorgen dat het kachelfilter schoon is en op zijn plaats zit. Zie het gedeelte "Routinematig onderhoud uitvoeren" in deze handleiding. Ga vervolgens als volgt te werk:

STAPPEN VOOR HET STARTEN VAN UW KACHEL

1. Zet uw kamerthermostaat op de laagste temperatuurinstelling. (Zie Afb. 8.)
2. Sluit de externe handmatige gasklep. (Zie Afb. 9.)

3. Schakel de elektrische voeding naar de kachel uit. (Zie Afb. 10.)
4. Verwijder de toegangsdeur van de kachel. (Zie Afb. 11.)

5. Draai de bedieningsknop op de gasklep naar de OFF (UIT) positie en wacht 5 minuten. Ruik dan naar gas, ook in de buurt van de vloer. Als u gas ruikt, STOP! Volg de bedieningsinstructies op de toegangsdeur van de kachel. (Zie Afb. 12.)
6. Na 5 minuten te hebben gewacht, draait u de bedieningsknop op de gasklep naar de ON (AAN) positie. (Zie Afb. 12.)

7. Plaats de toegangsdeur van de kachel terug. (Zie Afb. 13.)
8. Schakel de elektrische voeding naar de kachel in en wacht 1 minuut. (Zie Afb. 14.)

9. Open de externe handmatige gasklep. (Zie Afb. 15.)

10. Zet de kamerthermostaat op een temperatuur die iets hoger is dan de kamertemperatuur. Dit zal automatisch een signaal naar de kachel sturen om te starten.
11. Wanneer de kachel het startsignaal ontvangt, wordt de hete oppervlakte ontsteker bij de hoofdbranders automatisch gedurende 15 tot 20 seconden verwarmd. Wanneer de microprocessorregeling controleert of er voldoende warmte is om te ontsteken, laat de gasklep gas naar de hoofdbranders stromen. Na ontsteking en een vertraging van ongeveer 35 seconden, start uw ventilator op lage snelheid totdat de regeling de nodige aanpassingen maakt om de ventilator op lage of hoge snelheid te laten werken.
    OPMERKING: Als de branders na 4 pogingen niet ontsteken, wordt het kachelregelsysteem vergrendeld. Als er een vergrendeling optreedt, de hoofdbranders niet ontsteken of de ventilator niet aangaat, schakel dan de kachel uit en bel uw dealer voor service.
12. Zet uw thermostaat op de temperatuur die voldoet aan uw comforteisen. SUGGESTIE: Het terugzetten van de thermostaat met een paar graden en het compenseren van het verschil met warmere kleding kan een groot verschil maken in uw brandstofverbruik op extreem koude dagen. De paar graden aan de bovenkant van uw thermostaat "comfortniveau" zijn de duurste graden om te verkrijgen.

Wanneer de kamertemperatuur daalt tot onder de op de thermostaat geselecteerde temperatuur, wordt de kachel automatisch ingeschakeld. Wanneer de kamertemperatuur de op de thermostaat geselecteerde graad bereikt, wordt de kachel automatisch uitgeschakeld.

Sommige thermostaten hebben een FAN (VENTILATOR) schakelaar met 2 selecties, AUTO (AUTOMATISCH) en ON (AAN). Wanneer de thermostaat is ingesteld op AUTO (AUTOMATISCH), schakelt de ventilator van de kachel aan en uit, geregeld door de thermostaat. In de ON (AAN) positie draait de ventilator van de kachel continu. Dit houdt het temperatuurniveau in uw huis gelijkmatiger in evenwicht. Het filtert ook continu de binnenlucht.

UW KACHEL UITSCHAKELEN

Mocht u uw kachel moeten uitschakelen voor service of onderhoud, dan moet u de kachel uitschakelen. De volgende procedures moeten worden gevolgd:

1. Zet uw kamerthermostaat op de laagste temperatuurinstelling. (Zie Afb. 16.)
2. Sluit de externe handmatige gasklep. (Zie Afb. 9.)
3. Schakel de elektrische voeding naar de kachel uit. (Zie Afb. 17.)
4. Verwijder de toegangsdeur van de kachel. (Zie Afb. 11.)
5. Draai de bedieningsknop op de gasklep naar de OFF (UIT) positie. (Zie Afb. 18.)
6. Plaats de toegangsdeur van de kachel terug. (Zie Afb. 13.)
7. Als de kachel wordt uitgeschakeld vanwege een storing, bel dan zo snel mogelijk uw dealer.

De kachel mag niet worden geïnstalleerd, bediend en vervolgens worden uitgeschakeld en uitgeschakeld blijven in een onbewoonde structuur tijdens de winter. (Zie winterklaar maken in het onderhoudsgedeelte).

ROUTINEMATIG ONDERHOUD UITVOEREN

Met het juiste onderhoud en de juiste zorg zal uw kachel economisch en betrouwbaar werken. Instructies voor basisonderhoud, die gemakkelijk te volgen zijn, vindt u op deze en de volgende pagina's. Voordat u met het onderhoud begint, moet u echter de volgende veiligheidsmaatregelen volgen:

Schakel de elektrische voeding naar uw kachel uit voordat u de toegangsdeur verwijdert om service te verlenen of onderhoud uit te voeren. Het niet opvolgen van deze waarschuwing kan leiden tot persoonlijk letsel of de dood.

Hoewel er speciale zorg is besteed aan het minimaliseren van scherpe randen, moet u uiterst voorzichtig zijn bij het hanteren van onderdelen of het reiken in de kachel.

PROBLEMEN ERUIT FILTEREN

Een vuil filter veroorzaakt een verlies van luchtstroom in uw leidingsysteem. Wanneer er overmatig verlies van luchtstroom optreedt, kan de kachel overschakelen op de veiligheidsregelaars. Als deze toestand niet wordt verholpen, zal de kachel uiteindelijk vergrendelen. Het wordt aanbevolen om het kachelfilter elke 3 of 4 weken te controleren en indien nodig te reinigen.

Gebruik uw kachel nooit zonder een filter op zijn plaats. Dit kan de kachelventilatormotor beschadigen. Een ophoping van stof en pluisjes op interne onderdelen van uw kachel kan een verlies van efficiëntie veroorzaken.

Het luchtfilter bevindt zich normaal gesproken in het ventilatiecompartiment. (Zie Fig. 3 of 4.) Als het filter op een andere locatie is geïnstalleerd, neem dan contact op met uw dealer voor instructies. Om het luchtfilter(s) te inspecteren, reinigen en/of te vervangen, volgt u deze stappen:

1. Schakel de elektrische voeding naar de kachel uit. (Zie Fig. 17.)
2. Verwijder de toegangsklep van de kachel. (Zie Fig. 19.)
3. Verwijder het toegangspaneel van de ventilator. (Zie Fig. 20.)

   OPMERKING: Het zal nodig zijn om 1 schroef te verwijderen.

• FILTER(S) AAN DE ONDERKANT:
  1. Schuif de filterhouder zijwaarts totdat deze los is van de vergrendeling. (Zie Fig. 21 en 22.)

• FILTER AAN DE ZIJKANT:
  1. Verwijder de filterhouder van de vergrendeling. (Zie Fig. 23.)
  2. Verwijder voorzichtig het filter en draai de vuile kant voorzichtig naar boven (indien vuil) om te voorkomen dat er vuil uit het filter valt. (Zie Fig. 24.)

  3. Inspecteer het filter. Als het gescheurd is, vervang het dan.
     OPMERKING: Als het wasbare filter dat bij de kachel is geleverd, is vervangen door een elektronische luchtreiniger (EAC), raadpleeg dan de handleiding van de EAC voor onderhoudsinformatie.
  4. Was het filter (indien vuil) in een gootsteen, badkuip of buiten met een tuinslang. Gebruik altijd koud kraanwater. Indien nodig kan een mild vloeibaar wasmiddel worden gebruikt. Spuit water door het filter in de tegenovergestelde richting van de luchtstroom. Laat het filter drogen.
  5. Installeer het schone filter opnieuw.
  6. Installeer de filterhouder opnieuw.
  7. Vervang de toegangspanelen van de ventilator en de regelaar en schakel de elektrische voeding naar de kachel in. (Zie Fig. 25 en 26.)

     Als uw kachelfilter moet worden vervangen, zorg er dan voor dat u dezelfde grootte en hetzelfde type filter gebruikt dat oorspronkelijk is geleverd. Gebruik de kachelfiltertabel en vergelijk uw kachelmaat met de juiste filtermaat.

KACHELFILTERTABEL

* Kachel met een zijdelingse retourluchtingang kan een andere filtermaat hebben. Meet het filter om de juiste maat te verkrijgen.

VERBRANDINGSRUIMTE EN AFVOERSYSTEEM

Inspecteer de verbrandingsruimte en het afvoersysteem visueel voor elk stookseizoen. Zorg ervoor dat alle PVC-buizen die naar de verbrandingsruimte en de afvoer leiden, vrij zijn van scheuren en doorzakkingen. Controleer ook de luchtinlaat en afvoerbuizen aan de buitenkant van uw huis op verstopping.

Wanneer vuil, roet, kalk of roest zich ophoopt, kan uw kachel een verlies van efficiëntie lijden en niet goed presteren. Ophopingen op de hoofdbranders kunnen ertoe leiden dat de ontsteking niet in de normale volgorde plaatsvindt. Deze vertraagde ontsteking veroorzaakt een alarmerend luid geluid.

Als uw kachel een bijzonder luid geluid maakt wanneer de hoofdbranders ontsteken, schakel dan uw kachel uit en neem contact op met uw dealer.

Om de verbrandingsruimte en het afvoersysteem te inspecteren, heeft u een zaklamp nodig. Raadpleeg Fig. 3 of 4 en ga als volgt te werk:

1. Schakel de gas- en elektriciteitstoevoer naar de kachel uit en verwijder de toegangsklep. (Zie Fig. 9, 10 en 11.)
2. Verwijder de voorkant van de branderbehuizing. (Zie Fig. 27 of 28.)
   Inspecteer de gasbranders en het ontstekingsgebied op vuil, roest of kalk.


   Als er ophopingen van vuil, roest, roet of kalk worden gevonden, neem dan contact op met uw dealer. Gebruik uw kachel niet.
3. Inspecteer de luchttoevoer- en afvoerbuizen op doorzakkingen, gaten, scheuren of ontkoppelingen.

   Als er gaten in de buizen worden gevonden of als een deel is losgeraakt, kunnen er giftige dampen in uw huis ontsnappen. GEBRUIK UW KACHEL NIET. Neem contact op met uw dealer voor service.
4. Installeer de voorkant van de branderbehuizing opnieuw.
5. Als uw kachel vrij is van de bovenstaande omstandigheden, plaats dan de toegangsklep terug en schakel de elektrische en gastoevoer naar de kachel in. (Zie Fig. 13, 14 en 15.)
6. Start de kachel en observeer de werking ervan. Kijk naar de brandervlammen om te zien of ze helderblauw zijn, bijna transparant. (Zie Fig. 29.) Als u een vermoeden heeft van een storing, of de brandervlammen zijn niet helderblauw, neem dan contact op met uw dealer.


NAAR HET ZUIDEN VERTREKKEN VOOR DE WINTER?

VERGEET UW KACHEL NIET!

Als de kachel is geïnstalleerd in een ongeconditioneerde ruimte waar de omgevingstemperaturen 0°C (32°F) of lager kunnen zijn, moeten er maatregelen worden genomen om bevriezing te voorkomen.

Aangezien de kachel een condenserende warmtewisselaar gebruikt, zal er wat water in het apparaat ophopen als gevolg van het warmteoverdrachtsproces. Daarom kan deze, eenmaal in werking, niet worden uitgeschakeld en voor langere tijd uitgeschakeld worden gelaten wanneer de temperaturen 0°C (32°F) of lager bereiken, tenzij deze winterklaar is gemaakt. Volg deze procedures om uw kachel winterklaar te maken:

1. Verkrijg propyleenglycol (RV/zwembad antivries of equivalent).

   Gebruik geen ethyleenglycol (Prestone II antivries koelvloeistof of equivalent). Er zullen storingen in plastic onderdelen optreden.
2. Schakel de elektrische voeding naar de kachel uit. (Zie Fig. 17.)
3. Verwijder de toegangsklep van de kachel. (Zie Fig. 19.)
4. Verwijder de dop van de bovenste afvoeraansluiting van de inducerbehuizing. (Zie Fig. 30.)

5. Sluit een meegeleverde slang van 1/2 inch (1,27 cm) binnendiameter aan op de bovenste afvoeraansluiting van de inducerbehuizing.
6. Plaats een meegeleverde trechter in de slang.
7. Giet 1 liter antivries in de trechter/slang. De antivries moet door de inducerbehuizing lopen, de condensaatafvoer overvullen en in de open veldafvoer stromen. (Zie Fig. 31.)

8. Verwijder de trechter en de slang uit de inducerbehuizing en plaats de dop en klem van de afvoeraansluiting terug.
9. Plaats de toegangsklep van de kachel terug. (Zie Fig. 26.)

EEN CONTROLELIJST

Uw kachel vertegenwoordigt een belangrijke investering in het comfort van uw gezin en de waarde van uw huis. Om ervoor te zorgen dat deze goed blijft werken en als preventie van toekomstige problemen, laat u uw kachel jaarlijks professioneel controleren door een getrainde onderhoudsspecialist. De volgende checklist kan worden gebruikt als richtlijn voor een goede service:

• Inspecteer alle rookgaskanalen, branders, warmtewisselaars, koppelbox(en) en inducerunit.
• Inspecteer alle luchttoevoer- en afvoerleidingen in de constructie en de leidinguiteinden buiten de constructie.
• Controleer gasleidingen die naar en in uw kachel leiden op lekkages.
• Inspecteer en reinig de ventilatormotor en het -wiel.

OPMERKING: De inducer- en ventilatormotoren zijn voorgesmeerd en vereisen geen extra smering. Deze motoren zijn te herkennen aan het ontbreken van oliepoorten aan elk uiteinde van de motor.

• Inspecteer en vervang of reinig de luchtfilter(s) indien nodig.
• Inspecteer alle toevoer- en retourluchtkanalen op verstoppingen, luchtlekken en isolatie. Verhelp elk probleem indien nodig.
• Inspecteer de retourluchtkanaalaansluiting(en) bij de kachel om ervoor te zorgen dat deze fysiek in orde is, afgedicht is op de kachelbehuizing en buiten de ruimte waarin de kachel zich bevindt, eindigt.
• Inspecteer elektrische bedrading, aansluitingen en componenten op losse verbindingen.
• Voer een operationele controle uit om te bepalen of uw kachel goed werkt en of er aanpassingen nodig zijn.
• Inspecteer alle condensaatafvoerslangen en de condensaatafvoerinrichting op lekkages. Het condensaatafvoersysteem moet jaarlijks worden gereinigd door een gekwalificeerde serviceorganisatie. Raadpleeg de service- en onderhoudsinstructies voor meer informatie.
• Onderzoek de fysieke ondersteuning van de kachel. De ondersteuning moet stevig zijn zonder scheuren, doorzakkingen, openingen, enz. rond de basis.
• Controleer de kachel op duidelijke tekenen van slijtage.

VOORDAT U EEN SERVICEBEZOEK AANVRAAGT

Als uw kachel niet werkt of niet goed presteert, kunt u de kosten van een servicebezoek besparen door zelf een paar dingen te controleren voordat u een servicebezoek aanvraagt.

BIJ ONVOLDOENDE LUCHTSTROOM:

• Controleer op vuile luchtfilter(s).
• Controleer op geblokkeerde retourlucht- of toevoerluchtroosters in uw huis. Zorg ervoor dat ze open en onbelemmerd zijn.

Als het probleem nog steeds bestaat, neem dan contact op met uw dealer voor service.

ALS DE KACHEL NIET WERKT:

Volg deze checklist stap voor stap en ga pas naar de volgende stap als de kachel niet start.

• Controleer de thermostaat op de juiste temperatuur. Staat de thermostaat hoger dan de kamertemperatuur?
• Staat de thermostaatschakelaar op HEAT (VERWARMEN)?
• Controleer de zekeringen en stroomonderbrekers. Is de elektrische voeding ingeschakeld?
• Staat de handmatige afsluitklep in de gastoevoerleiding in de open stand? (Volg de opstartprocedures als u de gasklep opent.)
  OPMERKING: Schakel de elektrische voeding uit voordat u verdergaat met de checklist.
• Staat de bedieningsknop op de gasklep in de ON (AAN) stand? (Volg de opstartprocedures als u de knop op ON (AAN) moet zetten.)
• Controleer de handmatige reset-vlambeveiligingsschakelaar op de branderbox. (Zie Fig. 2 of 3.) Als de kachel hoge temperaturen heeft gehad, zal deze schakelaar de kachel uitschakelen. Reset deze door op de knop op de schakelaar te drukken. Als deze opnieuw uitschakelt, schakel dan de kachel uit en neem contact op met de service. Zie het gedeelte "Uw kachel uitschakelen" in deze handleiding.
• Controleer op verstoppingen rond de afvoeruitgang.

Als de kachel nog steeds niet werkt, neem dan contact op met uw servicemonteur.

Noteer voor uw gemak het product- en serienummer van de kachel. Mocht u ooit service nodig hebben, dan heeft u direct toegang tot de informatie die uw servicemonteur nodig heeft.

Deze kachel heeft een LED-display voor de werking en foutcodes om de installateur, servicemonteur of huiseigenaar te helpen bij het installeren of onderhouden van het apparaat. De LED-code is te zien door de toegangsklep te verwijderen en de LED(s) door de kijkpoort in het toegangspaneel van de ventilator te bekijken.

OPMERKING: Het verwijderen van het toegangspaneel van de ventilator of het uitschakelen van de elektrische voeding van 115 V beëindigt de weergave van de LED-diagnosecode.

Om de betekenis van de LED-code en de voorgestelde actie te ontcijferen, kan de volgende kruisverwijzing worden gebruikt.

MODEL 58MCA en 58MXA DIAGNOSTISCHE GRAFIEK (Zie Fig. 3.)

OPMERKINGEN:

1. Continu brandend lampje betekent dat de regelaar stroom heeft en goed werkt.
2. De statuscodes zijn een 2-cijferig getal. Het eerste cijfer wordt bepaald door het aantal korte flitsen van het lampje en het tweede cijfer wordt bepaald door het aantal lange flitsen van het lampje.

MODEL 58MVP DIAGNOSTIC CHART (Diagnostische tabel MODEL 58MVP) (Zie Fig. 4.)

NOTES: (OPMERKINGEN:)

1. Red light 1 on continuously means furnace is operating in emergency heat. (Rood lampje 1 dat continu brandt, betekent dat de kachel in noodverwarming werkt.)
2. Red light 2 on continuously means the microprocessor board has malfunctioned. (Rood lampje 2 dat continu brandt, betekent dat de microprocessor printplaat defect is.)
3. Yellow light on continuously means furnace is operating in high heat. (Geel lampje dat continu brandt, betekent dat de kachel op hoog vermogen werkt.)
4. Green light on continuously means furnace is operating in low heat. (Groen lampje dat continu brandt, betekent dat de kachel op laag vermogen werkt.)
5. The status codes are a 2 digit number. The first digit is determined by the number of flashes of the yellow light and the second digit is determined by number of flashes of the green light. (De statuscodes zijn een getal van 2 cijfers. Het eerste cijfer wordt bepaald door het aantal keren dat het gele lampje knippert en het tweede cijfer wordt bepaald door het aantal keren dat het groene lampje knippert.)

TO OBTAIN INFORMATION ON PARTS: Consult your installing dealer or classified section of your local telephone directory under the "Heating Equipment'' (Verwarmingsapparatuur) or "Air Conditioning Contractors & Systems'' (Airconditioning installateurs & systemen) headings for dealer listing by brand name. (OM INFORMATIE OVER ONDERDELEN TE VERKRIJGEN: Raadpleeg uw installateur of de rubrieksadvertenties in uw lokale telefoonboek onder de rubrieken "Verwarmingsapparatuur" of "Airconditioning installateurs & systemen" voor een dealerlijst op merknaam.)

Have available the Model No., Series Letter & Serial No. of your equipment to insure correct replacement part. (Houd het modelnummer, de serieletter en het serienummer van uw apparatuur bij de hand om het juiste vervangende onderdeel te garanderen.)

Carrier Corporation • Syracuse, New York 13221

Manufacturer reserves the right to discontinue, or change at any time, specifications or designs without notice and without incurring obligations. (De fabrikant behoudt zich het recht voor om specificaties of ontwerpen op elk moment stop te zetten of te wijzigen zonder kennisgeving en zonder verplichtingen aan te gaan.)

Copyright 1994 Carrier Corporation

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Carrier Weathermaker 9200 Handleiding

Beschikbare talen
