Handleiding Carrier WeatherMaker 8000, 58DXT, 58UXT

INLEIDING

Deze procedures zijn voor apparaten van 60.000 tot 120.000 Btuh.

PROCEDURE VOOR VOORZORGSMAATREGELEN TEGEN ELEKTROSTATISCHE ONTLADING (ESD)

Elektrostatische ontlading kan elektronische componenten aantasten. Neem voorzorgsmaatregelen tijdens de installatie en het onderhoud van de kachel om de elektronische besturing van de kachel te beschermen. Voorzorgsmaatregelen voorkomen elektrostatische ontladingen van personeel en handgereedschap die tijdens de procedure worden vastgehouden. Deze voorzorgsmaatregelen helpen voorkomen dat de besturing wordt blootgesteld aan elektrostatische ontlading door de kachel, de besturing en de persoon op hetzelfde elektrostatische potentieel te brengen.

1. Schakel alle stroom naar de kachel uit. RAAK DE BEDIENING OF ELKE DRAAD DIE OP DE BEDIENING IS AANGESLOTEN NIET AAN VOORDAT U DE ELEKTROSTATISCHE LADING VAN UW LICHAAM NAAR AARDE AFVOERT.
2. Raak stevig een schoon, ongeverfd metalen oppervlak van het kachelchassis aan dat zich dicht bij de besturing bevindt. Gereedschap dat in de hand van een persoon wordt gehouden tijdens het aarden, wordt voldoende ontladen.
3. Nadat u het chassis hebt aangeraakt, kunt u doorgaan met het onderhouden van de besturing of de aansluitdraden, zolang u niets doet waardoor uw lichaam opnieuw wordt opgeladen met statische elektriciteit (bijvoorbeeld: verplaats of schuifel NIET met uw voeten, raak GEEN ongeaarde objecten aan, enz.).
4. Als u ongeaarde objecten aanraakt (laad uw lichaam opnieuw op met statische elektriciteit), raak de kachel dan opnieuw stevig aan voordat u de besturing of draden aanraakt.
5. Gebruik deze procedure voor geïnstalleerde en niet-geïnstalleerde (ongeaarde) kachels.
6. Voordat u een nieuwe besturing uit de verpakking haalt, voert u de elektrostatische lading van uw lichaam af naar aarde om de besturing te beschermen tegen schade. Als de besturing in een kachel moet worden geïnstalleerd, volgt u de punten 1 tot en met 5 voordat u de besturing of uzelf in contact brengt met de kachel. Stop alle gebruikte EN nieuwe besturingen in verpakkingen voordat u ongeaarde objecten aanraakt.
7. Een ESD-servicekit (verkrijgbaar bij commerciële bronnen) kan ook worden gebruikt om ESD-schade te voorkomen.

ONDERHOUD

Voor blijvend hoge prestaties en om mogelijke storingen te minimaliseren, is het essentieel dat er periodiek onderhoud aan deze apparatuur wordt uitgevoerd. Raadpleeg uw plaatselijke dealer voor de juiste onderhoudsfrequentie en de beschikbaarheid van een onderhoudscontract.

Bewaar nooit iets op, in de buurt van of in contact met de oven, zoals:

1. Spuitbussen of spuitbussen, vodden, bezems, stofdoeken, stofzuigers of andere schoonmaakmiddelen.
2. Zeep poeders, bleekmiddelen, wassen of andere reinigingsmiddelen, plastic of plastic containers, benzine, kerosine, aansteker vloeistof, stomerij vloeistoffen, of andere vluchtige vloeistoffen.
3. Verdunners en andere verf componenten, papieren zakken of andere papierproducten. Het niet opvolgen van deze waarschuwing kan leiden tot corrosie van de warmtewisselaar, brand, persoonlijk letsel of de dood.

Schakel de gastoevoer en de elektrische voeding naar het apparaat uit voordat u onderhoud of service uitvoert. Volg de bedieningsinstructies op het etiket dat aan de oven is bevestigd. Het niet opvolgen van deze waarschuwing kan leiden tot persoonlijk letsel.
Het minimale onderhoud dat aan deze apparatuur moet worden uitgevoerd, is als volgt:

1. Controleer en reinig het luchtfilter elke maand of vaker indien nodig. Vervang het als het gescheurd is.
2. Controleer de ventilatormotor en het wiel op reinheid elk verwarmings- en koelseizoen. Reinig indien nodig.
3. Controleer de elektrische aansluitingen op dichtheid en de bedieningselementen op een juiste werking elk verwarmingsseizoen. Onderhoud indien nodig.

Zoals bij alle mechanische apparatuur kan persoonlijk letsel ontstaan door scherpe metalen randen, enz.; wees daarom voorzichtig bij het verwijderen van onderdelen.

Het luchtfilter reinigen en/of vervangen

De luchtfilteropstelling kan variëren afhankelijk van de toepassing.
OPMERKING: Als het filter een luchtstroomrichtingspijl heeft, moet de pijl naar de ventilator wijzen.

Gebruik het apparaat nooit zonder filter of met het toegangsluik van het filter verwijderd. Het niet opvolgen van deze waarschuwing kan leiden tot brand, persoonlijk letsel of de dood.
Om filters te reinigen of te vervangen, gaat u als volgt te werk:

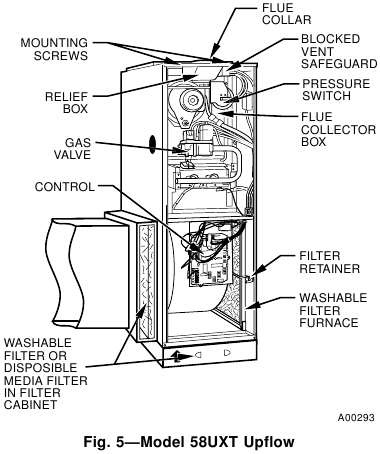

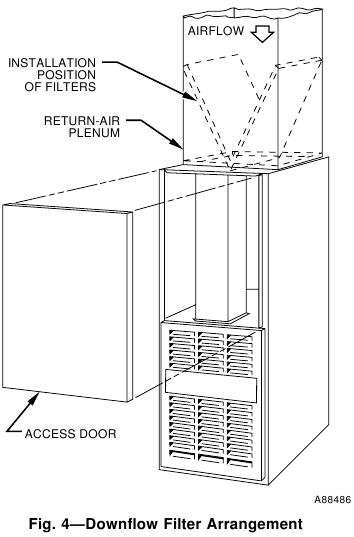

1. Downflow — filters geïnstalleerd in retourluchtkanaal.

   1. Schakel de elektrische voeding uit voordat u het toegangsluik van de ventilator verwijdert.
   2. Verwijder het toegangsluik van de ventilator.
   3. Reik omhoog achter de bovenplaat, kantel de filters naar het midden van het retourluchtplenum, verwijder de filters. Vervang filters als ze gescheurd of beschadigd zijn.
   4. Ovens zijn uitgerust met permanente, wasbare filters.
   5. Reinig filters door leidingwater door het filter te spuiten vanuit de tegenovergestelde richting van de luchtstroom.
   6. Spoel en laat drogen. Het oliën of coaten van filters wordt niet aanbevolen of vereist.
   7. Installeer de filters opnieuw.
   8. Plaats het toegangsluik van de ventilator terug en schakel de elektrische voeding naar de oven in.
2. Upflow/Horizontal–filters geïnstalleerd in mediakast naast de oven.

   1. Schakel de elektrische voeding naar de oven uit
   2. Verwijder de filterkastdeur.
   3. Schuif het filter uit de kast.
   4. Als deze is uitgerust met een permanent, wasbaar filter, reinig het filter dan door koud leidingwater door het filter te spuiten in de tegenovergestelde richting van de luchtstroom. Spoel het filter en laat het drogen. Het oliën of coaten van het filter wordt niet aanbevolen.
   5. Als deze is uitgerust met een door de fabriek gespecificeerd wegwerpmediafilter, vervang deze dan alleen door een mediafilter met hetzelfde onderdeelnummer en dezelfde afmetingen.
   6. Schuif het filter in de kast.
   7. Plaats de filterkastdeur terug.
   8. Schakel de elektrische voeding naar de oven in.
3. Upflow/Horizontal – filter(s) geïnstalleerd aan de zijkant(en) en/of onderkant van het ventilatorcompartiment (zie Fig. 5.)
   1. Schakel de elektrische voeding uit voordat u de toegangsluiken van de ventilator en de bedieningselementen verwijdert.
   2. Maak de filterhouder los van de klem aan de voorkant van de ovenbehuizing. (Zie Fig. 5.) Voor zijretour kunnen klemmen worden gebruikt aan een of beide zijden van de oven.
   3. Schuif het filter eruit.
   4. Reinig filters door leidingwater door het filter te spuiten vanuit de tegenovergestelde richting van de luchtstroom.
   5. Spoel en laat drogen. Het oliën of coaten van het filter wordt niet aanbevolen of vereist.
   6. Plaats het filter in de oven.
   7. Plaats de toegangsdeuren van de ventilator en de bedieningselementen terug en schakel de elektrische voeding naar de oven in.

Ventilatormotor en -wiel

De volgende punten moeten worden uitgevoerd door een gekwalificeerde servicemonteur:
Voor een lange levensduur, zuinigheid en hoge efficiëntie, moet u jaarlijks het opgehoopte vuil en vet van het ventilatorwiel en de motor verwijderen.
De inducer- en ventilatormotoren zijn voorgesmeerd en vereisen geen extra smering. Deze motoren zijn te herkennen aan de afwezigheid van oliepoorten aan elk uiteinde van de motor.
Reinig de ventilatormotor en het -wiel als volgt:

1. Schakel de elektrische voeding naar de oven uit.
2. Verwijder het toegangsluik van de ventilator.
3. Alleen downflow:
   1. Koppel de ontluchtingsconnector los van de rookgasafvoerkraag van de oven.

   2. Verwijder de interne afdekking van de ontluchtingspijp.
   3. Koppel het korte stuk ontluchtingspijp los en verwijder het uit de oven.
   4. Koppel de ontluchtingspijpbehuizing los en verwijder deze. Duw de onderkant naar achteren om de lipjes los te maken.
      OPMERKING: De ontluchtingspijp is VASTGESCHROEFD en met RTV afgedicht aan de ontlastingskast.
4. Koppel de ventilatorleidingen los van de ovenregeling. Noteer de draadkleur en de locatie voor herassemblage. Koppel ook de extra eindschakelaarleidingen los (alleen downflow, indien aanwezig).
   Alle andere fabrieksdraden kunnen aangesloten blijven, maar de veldthermostaataansluitingen moeten mogelijk worden losgekoppeld, afhankelijk van hun lengte en geleiding.
5. Verwijder de 2 schroeven waarmee de bedienings- en transformatorsteun aan de oven is bevestigd.
6. Hang de bedienings- en transformatorsteun aan de voorkant van de ovenbehuizing.
7. Verwijder de schroeven waarmee de ventilatorunit aan het ventilatordek is bevestigd en schuif de ventilatorunit uit de oven.
8. Reinig het ventilatorwiel en de motor met een stofzuiger met een zachte borstel. Verwijder of verplaats de balansgewichten (clips) op de ventilatorwielbladen niet. Het ventilatorwiel mag niet vallen of buigen, omdat de balans wordt beïnvloed.
9. Als er vettig residu op het ventilatorwiel aanwezig is, verwijder dan het wiel uit de ventilatorbehuizing en was het met een geschikte ontvetter. Om het wiel te verwijderen:
   1. Markeer de locatie van het ventilatorwiel op de as voordat u het demonteert om een correcte herassemblage te garanderen.
   2. Draai de stelschroef los waarmee het ventilatorwiel op de motoras is bevestigd.
      OPMERKING: Markeer de montagearmen van de ventilator, de motor en de ventilatorbehuizing, zodat de motor en elke arm tijdens de herassemblage op dezelfde locatie worden geplaatst.
   3. Markeer de oriëntatie van het ventilatorwiel en de locatie van de afschermplaat om een correcte herassemblage te garanderen.
   4. Verwijder de schroeven waarmee de afschermplaat is bevestigd en verwijder de afschermplaat uit de behuizing.
   5. Verwijder de bouten waarmee de motorsteunen aan de ventilatorbehuizing zijn bevestigd en schuif de motor en steunen uit de behuizing. Koppel de condensator en de aardingsdraad los die aan de ventilatorbehuizing zijn bevestigd voordat u de motor verwijdert.
   6. Verwijder het ventilatorwiel uit de behuizing.
10. Monteer de motor en de ventilator opnieuw door de items 9a tot en met 9f om te keren. Zorg ervoor dat u de aardingsdraad weer bevestigt.
11. Installeer de ventilatorunit opnieuw in de oven.
12. Installeer de bedieningskast en de steun opnieuw in de oven.
13. Sluit de ventilatorleidingen opnieuw aan op de ovenregeling en de extra eindschakelaarleidingen (alleen downflow). Raadpleeg het bedradingsschema van de oven en sluit de thermostaatleidingen aan als deze eerder zijn losgekoppeld. (Zie Fig. 11.)
    OPMERKING: Raadpleeg Tabel 1 voor het verplaatsen van de motor snelheidsleidingen als de leidingen niet zijn geïdentificeerd voordat ze zijn losgekoppeld.
    Tabel 1 — Snelheidsselector

    KLEUR	SNELHEID	IN DE FABRIEK AANGESLOTEN OP
    Zwart	Hoog	Koel
    Geel (indien aanwezig)	Middelhoog	Reserve
    Blauw	Middellaag	Verwarmen
    Rood	Laag	Reserve
    Wit	Gemeenschappelijk	Com
    Oranje (indien aanwezig)	Middel	Reserve


    De verwarmingssnelheid MOET worden aangepast om de juiste temperatuurstijging te garanderen, zoals aangegeven op het typeplaatje. Het niet aanpassen van de verwarmingssnelheid kan de levensduur van de warmtewisselaar verkorten.

14. Installeer de interne ontluchtingspijp en -behuizing opnieuw op alleen downflow ovens door de items 3a tot en met 3c om te keren.
    OPMERKING: Een lossingsmiddel zoals PAM-kookspray of een equivalent daarvan (mag geen maïs- of koolzaadolie, aromatische of gehalogeneerde koolwaterstoffen bevatten, anders kan er een onvoldoende afdichting ontstaan) en RTV-afdichtmiddel (G.E. 162, 6702 of Dow-Corning 738) zijn nodig voordat u met de installatie begint. Vervang GEEN ander type RTV-afdichtmiddel. G.E. 162 (P771-9003) is verkrijgbaar via RCD in tubes van 3 oz.
15. Installeer de ontluchtingsconnector opnieuw op de rookgasafvoerkraag van de oven. Nadat u de ontluchtingsconnector volledig op de rookgasafvoerkraag van de oven hebt gemonteerd, bevestigt u de ontluchtingsconnector stevig aan de rookgasafvoerkraag met 2 door de gebruiker geleverde, corrosiebestendige plaatwerkschroeven die zich 180 graden van elkaar bevinden en halverwege de kraag.
16. Schakel de elektrische voeding in. Sluit de schakelaar van het toegangsluik van de ventilator handmatig. Gebruik een stuk tape om de schakelaar gesloten te houden. Controleer op een juiste rotatie en snelheidsveranderingen tussen verwarmen en koelen door R naar W en vervolgens R naar Y te jumperen op de thermostaatterminals van de ovenregeling.

    De schakelaar van het toegangsluik van de ventilator opent de 115-V-voeding naar de ovenregeling. Er kan geen componentwerking plaatsvinden. Er moet voorzichtigheid worden betracht bij het handmatig sluiten van deze schakelaar voor onderhoudsdoeleinden. Het niet opvolgen van deze waarschuwing kan leiden tot een elektrische schok, persoonlijk letsel of de dood.
    OPMERKING: Als de thermostaatterminals worden gejumperd voordat de schakelaar van het toegangsluik van de ventilator wordt gesloten, draait de ventilator 90 seconden voordat een verwarmings- of koelcyclus begint.
17. Als de oven correct werkt, verwijder dan de tape om de schakelaar van het toegangsluik van de ventilator los te maken en plaats het toegangsluik van de ventilator terug.

Warmtewisselaar reinigen

De volgende stappen moeten worden uitgevoerd door een gekwalificeerde servicemonteur:
LET OP: Als de warmtewisselaars een zware ophoping van roet en koolstof vertonen, moeten ze worden vervangen in plaats van te proberen ze grondig te reinigen vanwege hun ingewikkelde ontwerp. Een ophoping van roet en koolstof duidt op een probleem dat moet worden verholpen, zoals een onjuiste afstelling van de verdeelstukdruk, onvoldoende of slechte kwaliteit verbrandingslucht, onjuiste grootte of beschadigde opening(en) van het verdeelstuk, onjuist gas of een beperkte warmtewisselaar. Er moeten maatregelen worden genomen om het probleem te verhelpen. Als het nodig is om de warmtewisselaar te reinigen vanwege licht stof of corrosie, ga dan als volgt te werk:

1. Schakel de gastoevoer en de stroom naar de kachel uit.
2. Verwijder de bedienings- en ventilator toegangskleppen.
3. Koppel de ventilatieconnector los van de kachelpijp.
4. Koppel de interne ventilatiepijp en behuizing los, alleen bij neerwaartse kachels.
   1. Verwijder het deksel van de ventilatiepijpbehuizing.
   2. Koppel het korte stuk ventilatiepijp los en verwijder het uit de kachel.
      LET OP: De ventilatiepijp is VASTGESCHROEFD en met RTV afgedicht aan de ontlastbox.
   3. Verwijder de ventilatiepijpbehuizing door de schroef aan de bovenkant te verwijderen. Duw de onderkant naar achteren om de lipjes los te maken.

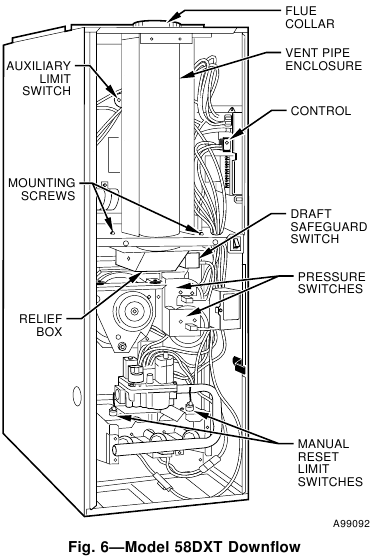

5. Verwijder de 2 schroeven waarmee de ontlastbox is bevestigd. (Zie Fig. 5 of 6.)
6. Koppel de draden los van de volgende componenten. Markeer de draden om te helpen bij het opnieuw aansluiten van:
   1. Trekbeveiligingsschakelaar.
   2. Inductiemotor.
   3. Drukschakelaar(s).
   4. Limiet overtemperatuurschakelaar(s).
   5. Gasklep.
   6. Gloeiplug.
   7. Vlamdetectie-elektrode.
   8. Vlamuitvalschakelaar(s), indien van toepassing.
7. Verwijder de complete inductie-eenheid en ontlastbox van de kachel.
8. Verwijder de schroeven waarmee de rookgascollectorbox aan het middenpaneel is bevestigd. Wees voorzichtig om de collectorbox niet te beschadigen.
9. Verwijder de celuitlaatplaten.

   Plaats de schroeven terug in het middenpaneel voordat u gaat reinigen.
10. Verwijder de brandereenheid en de celinlaatplaten.

    Plaats de schroeven terug in het middenpaneel voordat u gaat reinigen.
    LET OP: Wees zeer voorzichtig bij het verwijderen van de brandereenheid om te voorkomen dat de gloeiplug breekt. Zie Fig. 7 voor de juiste locatie van de gloeiplug.

11. Reinig de cellen als volgt met een kleine draadborstel, een stalen kabel, een omkeerbare elektrische boormachine en een stofzuiger die ter plaatse worden geleverd:
    1. Monteer de draadborstel en de stalen kabel.
       1. Gebruik 120 cm van een hoogwaardige stalen kabel met een diameter van 6,35 mm (algemeen bekend als afvoerreinigings- of Roto-Rooter®-kabel).
       2. Gebruik een draadborstel met een diameter van 6,35 mm (algemeen bekend als een 25-kaliber geweerreinigingsborstel).
          LET OP: De materialen die nodig zijn in items (1.) en (2.) kunnen meestal worden gekocht bij lokale bouwmarkten.
       3. Steek het gedraaide draadeinde van de borstel in het uiteinde van de kabel en krimp het stevig vast met een krimptang of sla erop met een kogelhamer. STEVIGHEID IS ZEER BELANGRIJK.
       4. Verwijder het metalen schroefbeslag van de draadborstel om het in de kabel te kunnen steken.
    2. Reinig elke warmtewisselaarcel.
       1. Bevestig een boormachine met variabele snelheid en omkeerfunctie aan het uiteinde van de kabel (het uiteinde tegenover de borstel).
       2. Steek het borsteleinde van de kabel in de bovenste opening van de cel en draai langzaam met de boormachine. Forceer de kabel NIET. Steek geleidelijk minstens 90 cm van de kabel in de 2 bovenste doorgangen van de cel.

       3. Beweeg de kabel 3 of 4 keer in en uit de cel om voldoende reiniging te verkrijgen. Trek NIET met grote kracht aan de kabel. Draai de boormachine om en werk de kabel geleidelijk naar buiten.
       4. Steek het borsteleinde van de kabel in de onderste opening van de cel en ga verder met het reinigen van de 2 onderste doorgangen van de cel op dezelfde manier als de 2 bovenste doorgangen.
       5. Herhaal de bovenstaande procedures totdat elke cel in de kachel is gereinigd.
       6. Verwijder met een stofzuiger de resten uit elke cel.
       7. Reinig de brandereenheid met een stofzuiger met een zachte borstel.
       8. Installeer EERST de celuitlaatplaten en schroeven opnieuw; installeer vervolgens de celinlaatplaten en de brandereenheid opnieuw. Er moet op worden gelet dat de branders in het midden van de celopeningen worden geplaatst.
12. Verwijder de oude kit van het middenpaneel en de flens van de collectorbox en breng nieuwe kit aan op de flens van de collectorbox en installeer deze opnieuw op het middenpaneel, waarbij u ervoor zorgt dat alle schroeven goed vastzitten.
    LET OP: Een lossingsmiddel zoals PAM-kookspray of een equivalent daarvan (mag geen maïs- of canola-olie, aromatische of gehalogeneerde koolwaterstoffen bevatten, anders kan er een onvoldoende afdichting optreden) en RTV-kit (G.E. 162, 6702 of Dow-Corning 738) zijn nodig voordat met de installatie wordt begonnen. Vervang GEEN ander type RTV-kit. G.E. 162 (P771-9003) is verkrijgbaar via RCD in tubes van 85 gram.
13. Installeer de ontlastbox en de inductie-eenheid opnieuw.
    LET OP: Als de pakking van de inductie-eenheid beschadigd is, gebruik dan RTV-kit om de inductie-eenheid aan de collectorbox af te dichten.
14. Sluit de draden weer aan op de volgende componenten:
    1. Trekbeveiligingsschakelaar.
    2. Inductiemotor.
    3. Drukschakelaars.
    4. Limiet overtemperatuurschakelaar(s).
    5. Gasklep.
    6. Gloeiplug.
    7. Vlamdetectie-elektrode.
    8. Vlamuitvalschakelaar(s), indien van toepassing.
15. Installeer de interne ventilatiepijp en behuizing opnieuw op neerwaartse kachels door items 4a tot en met 4c om te keren.
    LET OP: Een lossingsmiddel zoals PAM-kookspray of een equivalent daarvan (mag geen maïs- of canola-olie, aromatische of gehalogeneerde koolwaterstoffen bevatten, anders kan er een onvoldoende afdichting optreden) en RTV-kit (G.E. 162, 6702 of Dow-Corning 738) zijn nodig voordat met de installatie wordt begonnen. Vervang GEEN ander type RTV-kit. G.E. 162 (P771-9003) is verkrijgbaar via RCD in tubes van 85 gram.
16. Installeer de ventilatieconnector opnieuw op de kachelpijp. Nadat de ventilatieconnector volledig op de kachelpijp is gemonteerd, bevestigt u de ventilatieconnector stevig aan de pijp met 2 corrosiebestendige plaatstalen schroeven die ter plaatse worden geleverd en die zich 180 graden uit elkaar en halverwege de pijp bevinden.
17. Plaats alleen de toegangsklep van de ventilator terug.
18. Schakel de stroom en de gastoevoer in.
19. Stel de thermostaat in en controleer of de kachel goed werkt.
20. Controleer de luchtstroom van de ventilator en de snelheidsveranderingen tussen verwarming en koeling.
21. Controleer op gaslekken.
22. Plaats de bedieningsklep terug.

Gebruik nooit een lucifer of andere open vlam om te controleren op gaslekken. Gebruik een zeep-en-wateroplossing. Het niet opvolgen van deze waarschuwing kan leiden tot brand, persoonlijk letsel of de dood.

Elektrische bediening en bedrading

LET OP: Er kunnen meerdere elektrische voedingen naar het apparaat lopen.
De elektrische aarding en polariteit voor 115-V bedrading moeten correct worden gehandhaafd. Raadpleeg Afb. 9 en 10 voor informatie over veldbedrading en Afb. 11 voor informatie over de bedrading van het apparaat. Als de polariteit NIET correct is, geeft de kachelregelaar een snel knipperend statuslampje weer en wordt de warmteafgifte voorkomen. Het regelsysteem vereist ook een aarding voor een correcte werking van de microprocessor.

Controleer met de stroom uitgeschakeld naar het apparaat alle elektrische aansluitingen op stevigheid. Draai alle schroeven op de elektrische aansluitingen vast. Als er rokerige of verbrande aansluitingen worden opgemerkt, demonteer dan de aansluiting, reinig alle onderdelen en gestripte draad, en monteer deze correct en veilig. Elektrische bedieningselementen zijn moeilijk te controleren zonder de juiste instrumenten; sluit daarom de elektrische voeding weer aan op het apparaat en observeer het apparaat gedurende 1 volledige werkingscyclus.
Het 24-V circuit bevat een 3-ampère zekering van het automobieltype op de hoofdbediening. Elke 24-V elektrische kortsluiting tijdens installatie, service of onderhoud kan ervoor zorgen dat deze zekering doorbrandt. Als de zekering moet worden vervangen, gebruik dan UITSLUITEND een 3-ampère zekering. De regelaar geeft code 24 weer wanneer de zekering moet worden vervangen.

De regelaar in deze kachel is uitgerust met een LED-statuslampje om te helpen bij de installatie, het onderhoud en de probleemoplossing. Het is te zien door het kijkglas of het venster op de toegangsdeur van de ventilator. De regelaar geeft de status aan met de LED continu aan, snel knipperend of een code bestaande uit 2 cijfers. (Het eerste cijfer is het aantal korte flitsen, het tweede is het aantal lange flitsen.) Raadpleeg het servicelabel op de deur van het ventilatorcompartiment voor code-uitleg en nuttige tips voor probleemoplossing.

Het is belangrijk op te merken dat de stroomtoevoer naar de kachel niet mag worden onderbroken en dat de ventilatordeur van de kachel niet mag worden verwijderd voordat de LED-statuscode(s) is vastgelegd. Wanneer de stroomtoevoer naar de regelaar wordt onderbroken, wordt het statusgeheugen gewist.
De regelaar slaat maximaal 5 eerdere codes op, maar slaat niet-actuele codes niet langer dan 48 uur op. Om eerdere codes op te halen, indien aanwezig, mogen er geen thermostaatinvoer naar de regelaar aanwezig zijn en moeten alle tijdsvertragingen zijn verstreken. Verwijder 1 van de rode hoofdbegrenzingsdraden 1 tot 4 seconden totdat het LED-lampje uitgaat en sluit deze vervolgens weer aan. (Zie Afb. 5 en 6.) (Laat de rode draad niet langer dan 4 seconden losgekoppeld, anders gaat de regelaar ervan uit dat er een overtemperatuursituatie bestaat en reageert hij met de werking van de binnenventilator.) Hierdoor wordt de regelaar in de status oproepmodus geplaatst en wordt de eerste code weergegeven die in het geheugen is opgeslagen. Noteer de code en herhaal het loskoppelen en weer aansluiten van de rode draad, waarbij u elke code noteert totdat code 11 wordt weergegeven, wat aangeeft dat er geen extra fouten zijn. Nadat de laatste code is weergegeven of na 2 minuten in de code oproepmodus, keert de regelaar terug naar de normale stand-bymodus.
Gebruik alle vastgelegde foutcodes, het servicelabel en het diagram voor probleemoplossing op de volgende pagina's om eventuele problemen te diagnosticeren en op te lossen.

BEDRADINGSSCHEMA'S

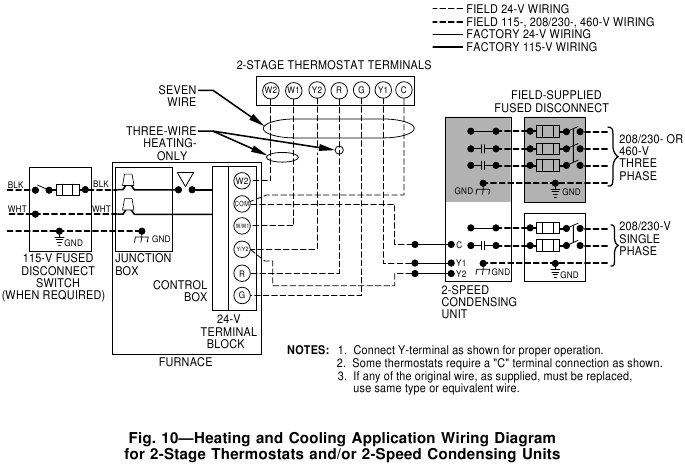

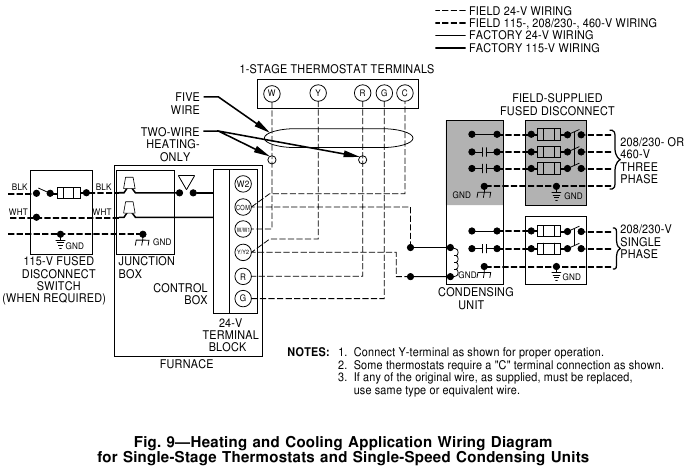

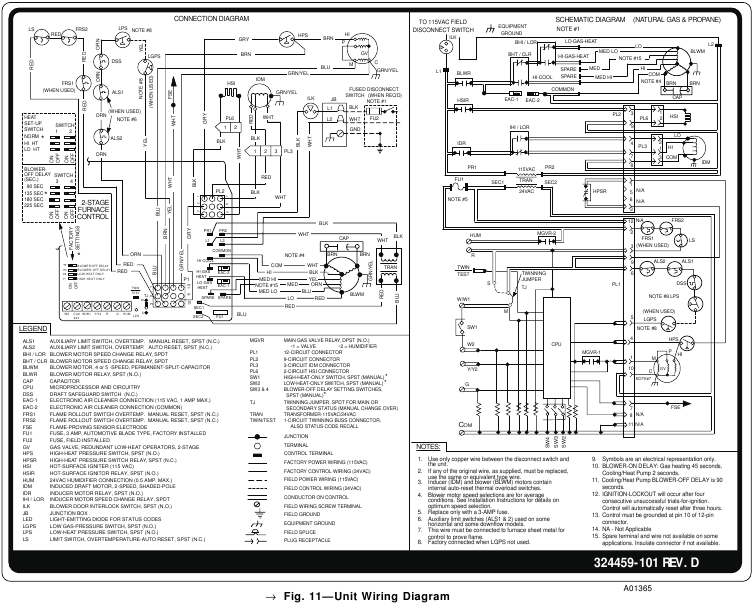

Raadpleeg Afb. 9, 10 en 11 voor de juiste bedradingsschema's.

PROBLEEMOPLOSSING

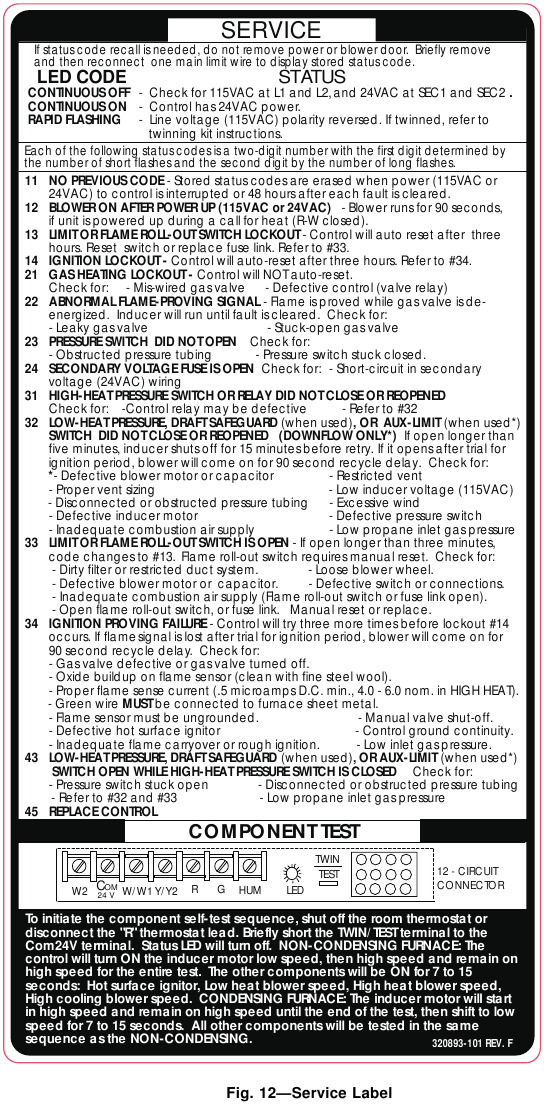

Raadpleeg het servicelabel. (Zie Afb. 12.) De gids voor probleemoplossing kan een nuttig hulpmiddel zijn bij het isoleren van problemen met de werking van de kachel. Begin met het woord "Start" (Start), beantwoord elke vraag en volg de juiste pijl naar het volgende item.
De gids helpt u bij het identificeren van het probleem of het defecte onderdeel. Controleer na het vervangen van een onderdeel de correcte werkingsvolgorde. Meer informatie is beschikbaar in een aparte gids voor probleemoplossing voor 2-traps gasgestookte kachels met geforceerde verbranding.

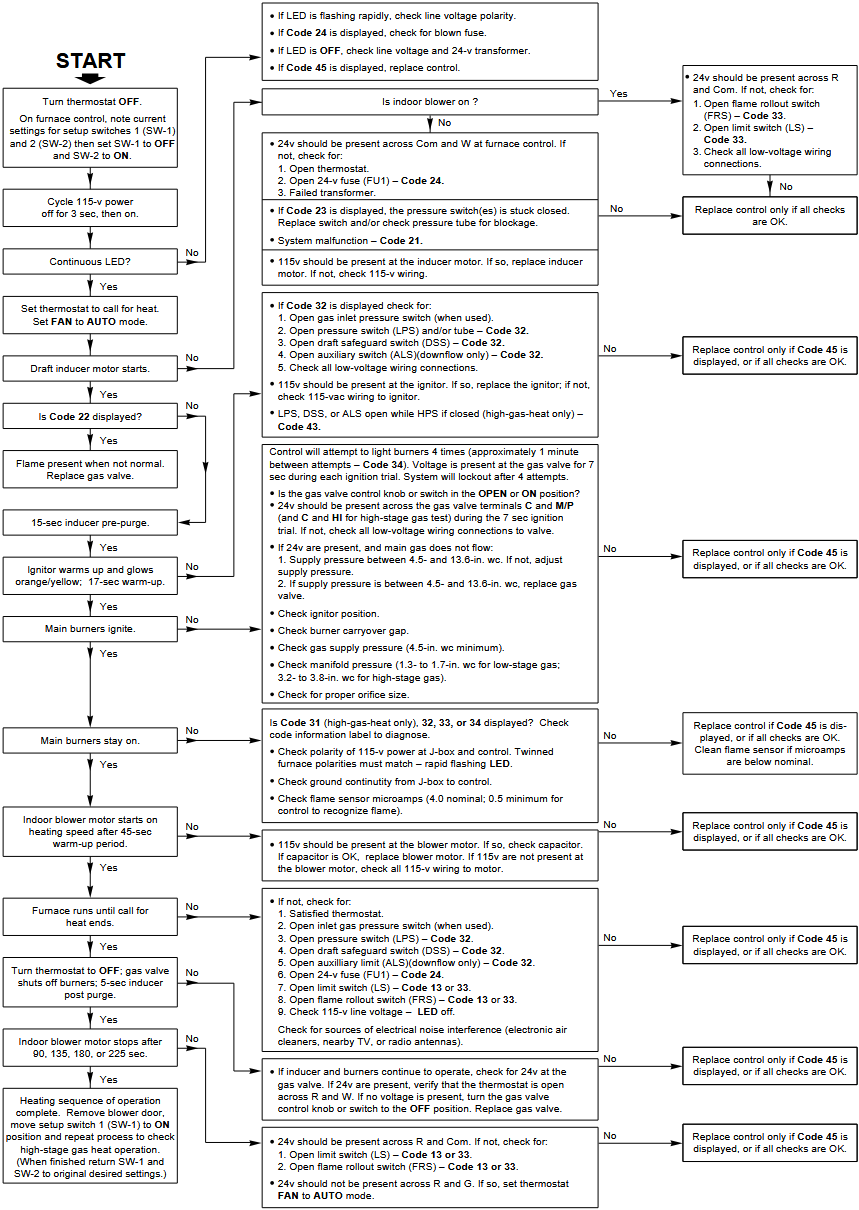

GIDS VOOR PROBLEEMOPLOSSING

OPMERKINGEN:

1. Raadpleeg het informatielabel op de deur van het ventilatorcompartiment voor de procedure voor het gebruik van LED-statuscodes en suggesties voor probleemoplossing.
2. De LED-indicator is zichtbaar door het venster in de deur van het ventilatorcompartiment.
3. Als de 115-VAC stroom wordt uitgeschakeld of onderbroken tijdens een warmtevraag, zal de binnenventilator 90 seconden draaien voordat een gasverwarmingscyclus begint – Code 12.
4. Na het vervangen van een onderdeel, controleer de correcte werkingsvolgorde.

GEVAAR VOOR ELEKTRISCHE SCHOK
ALLEEN GEKWALIFICEERD EN OPGELEID ONDERHOUDSPERSONEEL MAG DEZE PROCEDURE UITVOEREN

VEILIGHEIDSMAATREGELEN

Het installeren en onderhouden van verwarmingsapparatuur kan gevaarlijk zijn vanwege gas- en elektrische componenten. Alleen getraind en gekwalificeerd personeel mag verwarmingsapparatuur installeren, repareren of onderhouden.
Ongeschoold personeel kan basisonderhoud uitvoeren, zoals het reinigen en vervangen van luchtfilters. Alle andere werkzaamheden moeten worden uitgevoerd door getraind onderhoudspersoneel. Neem bij het werken aan verwarmingsapparatuur de voorzorgsmaatregelen in acht die zijn vermeld in de documentatie, labels en etiketten die aan de unit zijn bevestigd of meegeleverd, en andere veiligheidsmaatregelen die van toepassing kunnen zijn.
Volg alle veiligheidsvoorschriften. In de Verenigde Staten, volg alle veiligheidsvoorschriften, inclusief de National Fuel Gas Code (NFGC) NFPA No. 54-1999/ANSI Z223.1-1999. In Canada, raadpleeg de meest recente editie van de National Standard of Canada CAN/CGA-B149.1and. 2-M00 Natural Gas and Propane Gas Installation Codes (NSCNGPIC) en Amendement No. 1. Draag een veiligheidsbril en werkhandschoenen. Zorg dat er een brandblusser beschikbaar is tijdens opstart- en aanpassingsprocedures en servicebezoeken.
Herken veiligheidsinformatie. Dit is het veiligheidswaarschuwingssymbool . Wanneer u dit symbool op de kachel en in instructies of handleidingen ziet, wees dan alert op mogelijk persoonlijk letsel.
Begrijp de signaalwoorden GEVAAR, WAARSCHUWING, VOORZICHTIG en OPMERKING. Deze woorden worden gebruikt met het veiligheidswaarschuwingssymbool. GEVAAR identificeert de meest ernstige gevaren die zullen leiden tot ernstig persoonlijk letsel of de dood. WAARSCHUWING geeft gevaren aan die kunnen leiden tot persoonlijk letsel of de dood. VOORZICHTIG wordt gebruikt om onveilige praktijken te identificeren die kunnen leiden tot licht persoonlijk letsel of schade aan producten en eigendommen. OPMERKING wordt gebruikt om suggesties te benadrukken die zullen leiden tot een verbeterde installatie, betrouwbaarheid of werking.

Het vermogen om correct onderhoud aan deze apparatuur uit te voeren vereist bepaalde expertise, mechanische vaardigheden, gereedschap en apparatuur. Als u deze niet bezit, probeer dan geen onderhoud aan deze apparatuur uit te voeren anders dan de procedures die worden aanbevolen in de gebruikershandleiding. HET NIET OPVOLGEN VAN DEZE WAARSCHUWING KAN LEIDEN TOT MOGELIJKE SCHADE AAN DEZE APPARATUUR, ERNSTIG PERSOONLIJK LETSEL OF DE DOOD.

SERVICE TRAINING

Packaged Service Training programma's zijn een uitstekende manier om uw kennis van de apparatuur die in deze handleiding wordt besproken te vergroten, inclusief:

• Bekend raken met de unit
• Installatieoverzicht
• Onderhoud
• Werkingsvolgorde

Er is een grote selectie van product-, theorie- en vaardigheidsprogramma's beschikbaar, met behulp van populaire video-gebaseerde formaten en materialen. Ze bevatten allemaal video en/of dia's, plus een begeleidend boek.
Classroom Service Training plus "hands-on" de producten in onze labs kan leiden tot meer vertrouwen dat echt zijn vruchten afwerpt in snellere probleemoplossing, minder terugbelacties. Cursusbeschrijvingen en schema's staan in onze catalogus.
BEL VOOR GRATIS CATALOGUS 1-800-962-9212

Bezoek www.carrier.com

Referenties

• Voor de wereld die we delen | Carrier

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

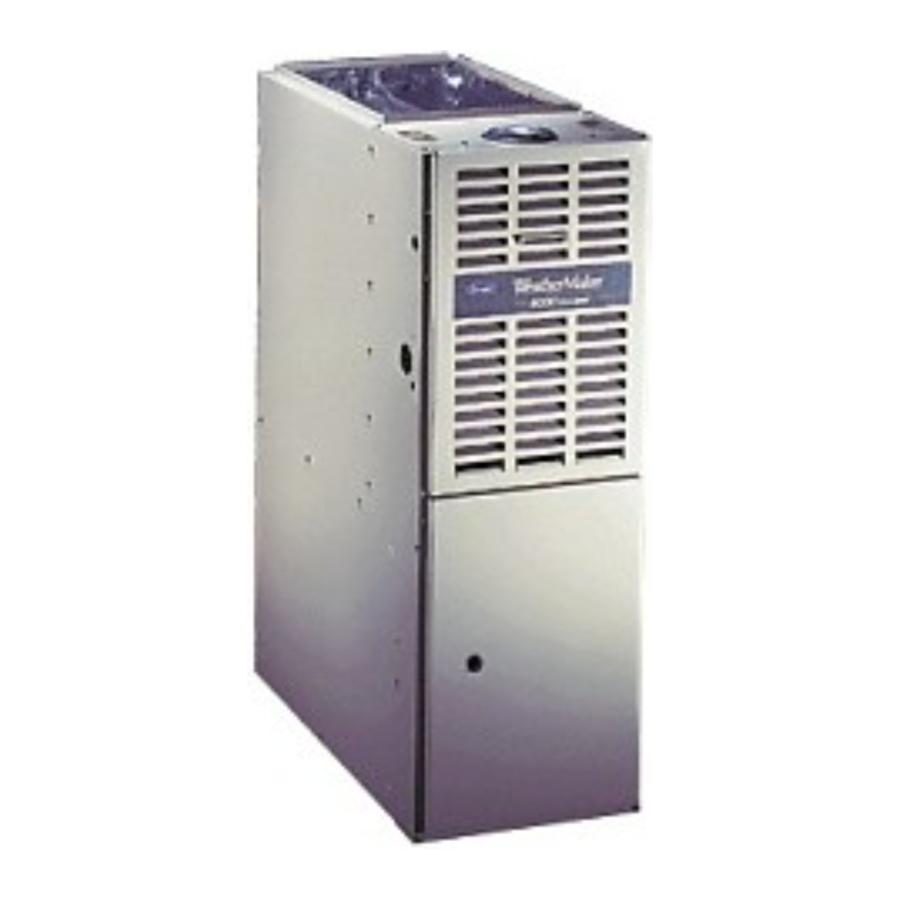

Download Handleiding Carrier WeatherMaker 8000, 58DXT, 58UXT

Beschikbare talen
