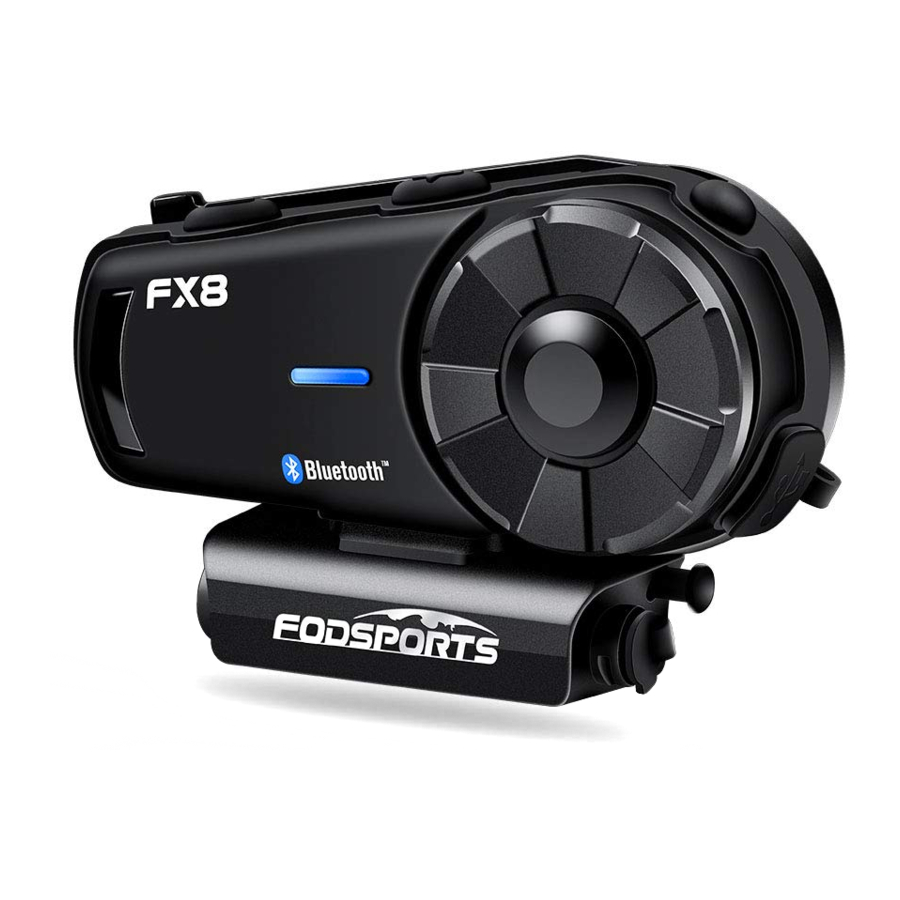

FODSPORTS FX8 Helm Bluetooth Intercom Handleiding

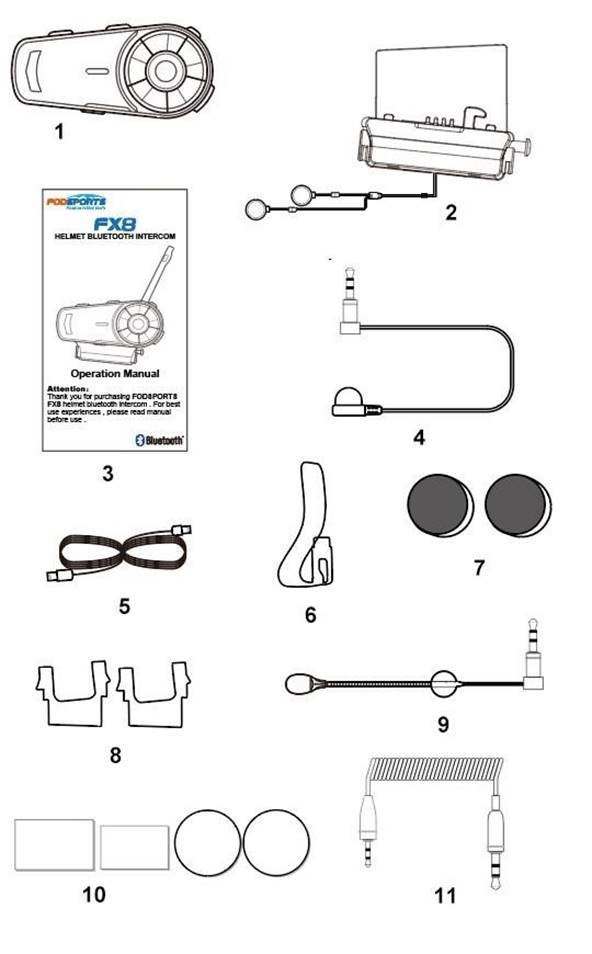

Inhoud van de verpakking

1. 1x FX8
2. 1x Koptelefoon- en microfoonsets
3. 1x Gebruiksaanwijzing
4. 1x Zachte microfoon
5. 1x USB-kabel
6. 1x Metalen clip
7. 2x Eva rubber
8. 2x 3M lijmklittenband
9. 1x Harde buismicrofoon
10. 4x Klittenband
11. 1x 2,5 mm naar 3,5 mm

Installatie

1. Koptelefoon- en microfoonsets

2. Bevestig de koptelefoon- en microfoonsets op de juiste positie, pas de luidspreker en microfoon aan en verberg vervolgens de luidsprekerkabel.


3. Druk op Plaats de hoofdeenheid: druk op de knop van de sets, de hoofdeenheid is vergrendeld en de installatie is voltooid.


4. Schuif omhoog;
   Druk op;
   Verwijder de hoofdeenheid: door op de knop te drukken en deze omhoog te schuiven, is de demontage voltooid.


5. Sluit de microfoonkabel aan. (Antennes kunnen naar behoefte worden in- of uitgeschakeld)
   Opmerking: de microfoon moet dicht genoeg bij de mond zijn en de luidspreker dicht bij het oor. Gebruik een spons als de luidsprekerpositie te diep is.


Bediening

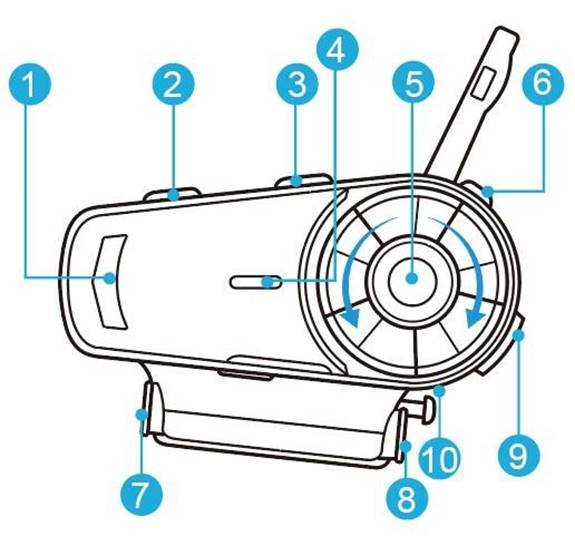

Uiterlijk / Functie

1. LED-indicator
2. Vorige
3. Volgende
4. LED-indicator
5. Functie (Volume+/-)
6. Intercom
7. Koptelefoon- en microfoonsets
8. Aux-ingang
9. Opladen / Data
10. Reset

In-/uitschakelen

Inschakelen: Als het apparaat is uitgeschakeld, houd je de Intercom + Function tegelijkertijd 3 seconden ingedrukt. Het spraakbericht zegt ook Welkom bij het FODSPORTS Bluetooth-communicatiesysteem.

Uitschakelen: Als het apparaat is ingeschakeld, houd je de Intercom + Function tegelijkertijd 3 seconden ingedrukt. Het spraakbericht zegt ook Uitschakelen.

*Laad het apparaat voor het eerste gebruik op totdat het rode lampje uitgaat.

Mobiele telefoon

Oproep beantwoorden: Druk één keer kort op Function.
Oproep beëindigen: Druk na het gesprek één keer kort op Function.
Oproep weigeren: Houd de Function-knop 2 seconden ingedrukt.
Opnieuw kiezen: Druk twee keer kort op de Function-knop.
Volume omhoog: Draai de Function-knop naar voren tijdens het gesprek.
Volume omlaag: Draai de Function-knop naar achteren tijdens het gesprek.
Handmatige/automatische schakelaar: Houd de Intercom, Previous en Next tegelijkertijd 3 seconden ingedrukt in de stand-bystand.

Functie voor stroomdetectie en melding

Melding laag stroomniveau: Als het stroomniveau lager is dan 10%, knippert het rode lampje in de functieknop en herinnert het spraakbericht je eraan dat het stroomniveau lager is dan 10%, laad het onmiddellijk op.

Functie voor stroomdetectie: FX8 heeft een functie voor stroomdetectie. Als het apparaat is ingeschakeld, druk je kort op de knoppen Previous en Next tegelijkertijd. Een opgenomen spraakbericht zal je vertellen:

Stroom hoger dan 90%
Stroom hoger dan 50%
Stroom lager dan 50%
Stroom lager dan 10%, laad onmiddellijk op

Muziekfunctie

Afspelen: Druk in de stand-bystand één keer kort op de Function-knop.
Pauze: Druk tijdens het afspelen van muziek één keer kort op de Function-knop.
Volume omhoog: Draai de Function-knop naar voren.
Volume omlaag: Draai de Function-knop naar achteren.
Vorige afspelen: Druk tijdens het afspelen van muziek één keer kort op de knop Previous.
Volgende afspelen: Druk tijdens het afspelen van muziek één keer kort op de knop Next.

FM-functie

FM AAN: Als FM is uitgeschakeld, houd je de knop Next 3 seconden ingedrukt.
FM UIT: Als FM is ingeschakeld, houd je de knop Next 3 seconden ingedrukt.
Volume omhoog: Draai de Function-knop naar voren.
Volume omlaag: Draai de Function-knop naar achteren.
Zoek bureau: Als FM is ingeschakeld, druk je één keer kort op de knop Previous/Next.

Geheugen wissen

Geheugen wissen: Als het apparaat is ingeschakeld, houd je de Function- en Previous-knop tegelijkertijd 5 seconden ingedrukt. Vervolgens wist FX8 het koppelingsgeheugen met andere apparaten.

Intercomfunctie

Intercom inschakelen: Als het apparaat is ingeschakeld, druk je één keer kort op de Intercom-knop.
Intercom uitschakelen: Druk tijdens het spreken één keer kort op de Intercom-knop.
Volume omhoog: Draai tijdens het spreken de Function-knop naar voren.
Volume omlaag: Draai tijdens het spreken de Function-knop naar achteren.

Spraakopdracht

Als je FX8 is gekoppeld aan een mobiele telefoon, druk je twee keer kort op de knop Previous om de spraakopdrachtfunctie automatisch in te schakelen (alleen voor iOS).

*De mobiele telefoon moet met deze functie zijn uitgerust.*

Apparaatkoppeling

Koppelen met Bluetooth-apparaten

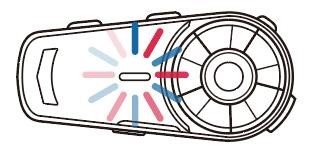

Koppelingsmodus

Als het apparaat is ingeschakeld. Houd de Function-knop lang ingedrukt om naar de koppelingsmodus te gaan, rode en blauwe lampjes knipperen snel, een spraakbericht zegt koppelen.koppelingsmodus voor verbinding met Bluetooth-apparaten zoals mobiele telefoons en Bluetooth-GPS.

Zoekmodus

Als het apparaat is ingeschakeld. Houd de Intercom-knop lang ingedrukt om naar de zoekmodus te gaan, rode en blauwe lampjes knipperen langzaam. De zoekmodus wordt alleen gebruikt voor intercomfunctieverbinding tussen FX8-apparaten.

Koppelen met mobiele telefoon

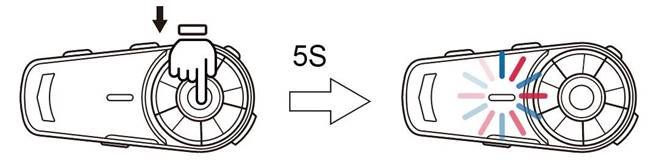

1. Als het apparaat is ingeschakeld, houd je de Function-knop lang ingedrukt, rode en blauwe lampjes knipperen snel en de koppelingsmodus wordt geactiveerd.

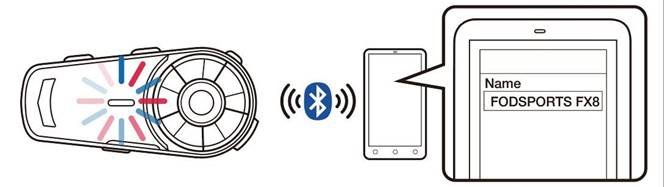

2. Schakel Bluetooth op de mobiele telefoon in, kies FODSPORTS FX8, de koppeling is voltooid. Het spraakbericht zegt ook Apparaat verbonden.

   Opmerking: controleer na het voltooien van de koppeling of zowel de audio van de mobiele telefoon als de media-audio zijn gekozen, anders kunnen oproepen of muziek niet worden verwerkt.

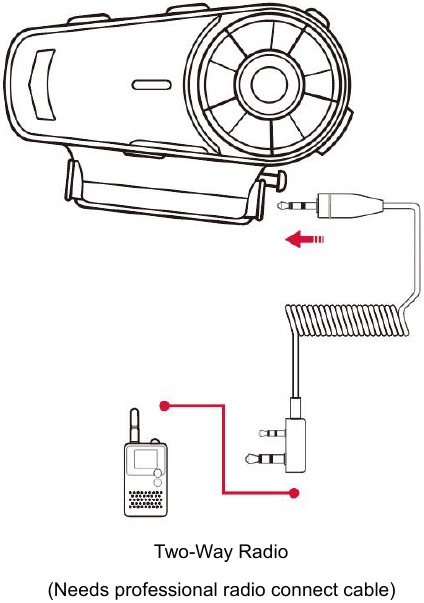

Draadverbinding

Elk apparaat met een 3,5 mm-connector kan spraaksignalen naar FX8 verzenden. Wanneer het apparaat via een 2,5 mm naar 3,5 mm-kabel met de FX8 is verbonden, voltooi je de bekabelde geluidsbroninvoer. Houd de knoppen [Vorige] en [Volgende] 3 seconden ingedrukt om de bekabelde audio-invoer in of uit te schakelen.

*Als de bekabelde modus is ingeschakeld, blijft deze ingeschakeld totdat je de FX8 uitschakelt.

Groepsintercom-modus koppelen (werkscenario)

Werkscenario 1

Gebruik door één persoon, koppelen met mobiele telefoon + Bluetooth GPS-apparaat + Bluetooth snelheidsdetector.

1. Koppel eerst de GPS en de mobiele telefoon

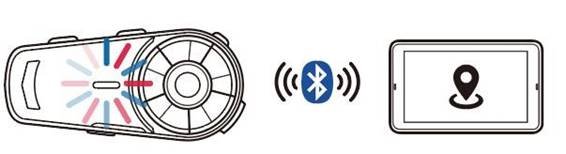

2. Koppel de FX8 met de GPS. Schakel na het koppelen de Bluetooth-functie in de GPS uit

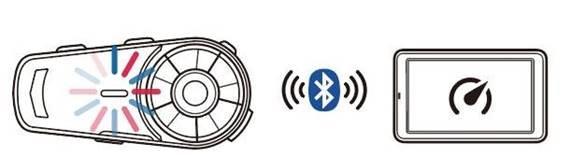

3. Koppel ten slotte de FX8 met de snelheidsdetector. Schakel na het koppelen de GPS Bluetooth-functie in


*FX8 gekoppeld aan GPS. Als de GPS Bluetooth-functie niet wordt uitgeschakeld, interfereert dit met het koppelen bij het koppelen met de snelheidsdetector. Het wordt aanbevolen om GPS Bluetooth uit te schakelen, na het koppelen met de snelheidsdetector de Bluetooth weer in te schakelen.

Werkscenario 2

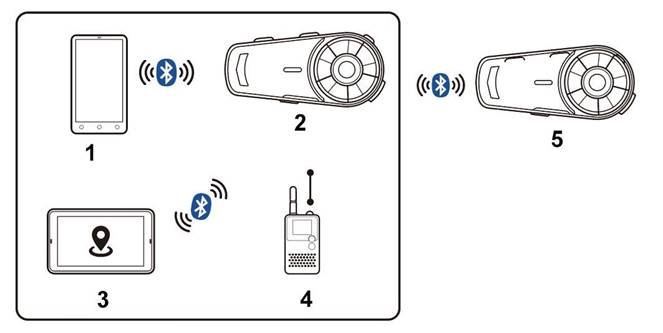

Intercom voor twee personen en koppelen met mobiele telefoon + Bluetooth GPS + radio

1. Mobiele telefoon van de bestuurder
2. Headset A van de bestuurder
3. GPS
4. Radio
5. Headset B van de passagier

Koppelprocedure:

1. Zet A in de zoekmodus (details in 2.1.2), B in de koppelmodus (details in 2.1.1). Wanneer beide headsets alleen blauwe lampjes knipperen, zijn ze gekoppeld.
2. Zet A in de koppelmodus (details in 2.1.1), laat de mobiele telefoon A zoeken en koppel deze.
3. Houd A in de koppelmodus (details in 2.1.1), gebruik Bluetooth GPS om A te zoeken en koppel deze.
4. Gebruik een 2,5 mm naar 3,5 mm AUX-in-kabel om de radio aan te sluiten op de FX8 en schakel de FX8 over naar draadverbinding (details in 2.3), alle audio-integratie is voltooid.

*Schakel de intercom in, zowel de bestuurder als de passagier kunnen audio horen van GPS, snelheidsdetector of radio. Als de bestuurder een inkomende oproep ontvangt, verbreekt het apparaat de intercom. Wanneer de oproep van de bestuurder is beëindigd, maakt het apparaat automatisch opnieuw verbinding.

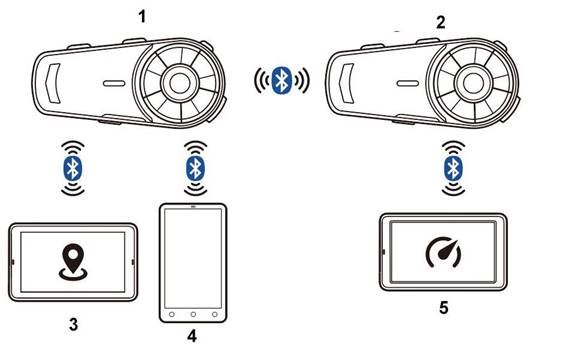

Werkscenario 3

Intercom voor twee personen, bestuurder gebruikt mobiele telefoon + Bluetooth GPS, passagier gebruikt Bluetooth snelheidsdetector.

Koppelprocedure:

1. Headset A van de bestuurder
2. Headset B van de passagier
3. GPS
4. Mobiele telefoon
5. Snelheidsdetector

1. Zet A in de zoekmodus (details in 2.1.2), B in de koppelmodus (details in 2.1.1). Wanneer beide headsets alleen blauwe lampjes knipperen, zijn ze gekoppeld.
2. Zet A in de koppelmodus (details in 2.1.1), laat de mobiele telefoon A zoeken en koppel deze.
3. Houd A in de koppelmodus (details in 2.1.1), gebruik Bluetooth GPS om A te zoeken en koppel deze.
4. Zet B in de koppelmodus (details in 2.1.1), gebruik een Bluetooth snelheidsdetector om B te zoeken en koppel deze.

*Wanneer beide headsets zijn uitgeschakeld en de bestuurder of passagier opnieuw verbinding wil maken, druk dan op de intercomknop van de bestuurder om opnieuw verbinding te maken en alle audiobronnen weer te delen.

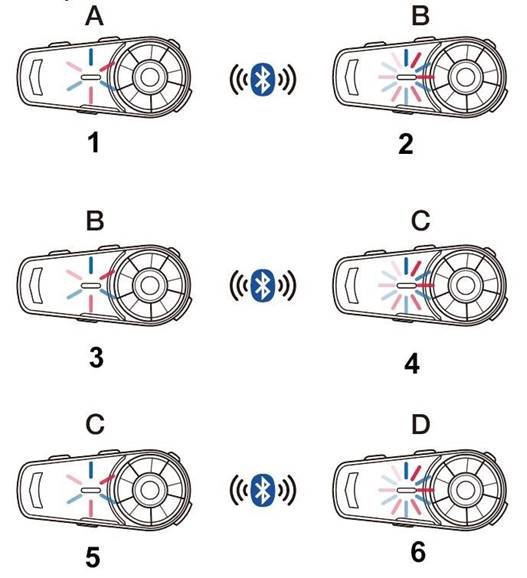

Procedure voor het koppelen van meerdere intercoms

1. Zoekmodus (langzaam knipperen)
2. Koppelmodus (snel knipperen)
3. Zoekmodus (langzaam knipperen)
4. Koppelmodus (snel knipperen)
5. Zoekmodus (langzaam knipperen)
6. Koppelmodus (snel knipperen)

*Aantal apparaten waarmee de headset kan worden gekoppeld: 4 x FX8 (A, B, C, D), meerdere intercomverbindingen, de verbinding neemt kanalen in beslag, dus alleen unit A kan verbinding maken met de andere twee Bluetooth-apparaten, de andere (B, C, D) kunnen slechts verbinding maken met één Bluetooth-apparaat.

FX8 uitgerust met meerdere intercomfuncties, aanbevolen 4 units (A, B, C, D), koppelprocedure als volgt:

1. Schakel zowel A- als B-units in, A-unit in zoekmodus (details in 2.1.2), B-unit in koppelmodus (details in 2.1.1), A en B gekoppeld en LED-indicator knippert blauw. Druk op dit moment op de intercomknop van unit B om de intercom te beëindigen, dit is handig voor de volgende koppeling.
2. Schakel zowel B- als C-units in, B-unit in zoekmodus (details in 2.1.2), C-unit in koppelmodus (details in 2.1.1), B en C gekoppeld en LED-indicator knippert blauw, druk kort op de intercomknop van A-unit, waarna A-, B- en C-units zijn gekoppeld. Druk op dit moment op de intercomknop van unit C om de intercom te beëindigen, dit is handig voor de volgende koppeling.
3. Schakel zowel C- als D-units in, C-unit in zoekmodus (details in 2.1.2), D-unit in koppelmodus (details in 2.1.1), C en D gekoppeld en LED-indicator knippert blauw, druk kort op de intercomknop van B-unit, waarna A-, B-, C- en D-units zijn gekoppeld.

Herhaal de bovenstaande methode om meer FX8-units te blijven koppelen

*Onderbreking

In de modus voor meerdere intercoms, als er een inkomende oproep is waardoor één unit de verbinding verbreekt, wordt er na de oproep automatisch opnieuw verbinding gemaakt. Als de onderbreking wordt veroorzaakt door afstand of een slecht signaal, druk dan op de intercomknop om opnieuw verbinding te maken.

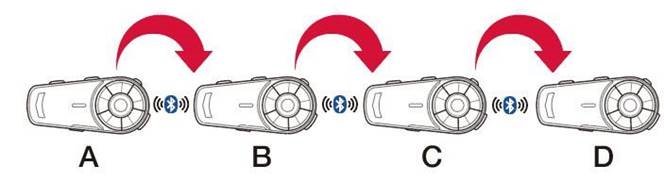

Procedure voor opnieuw verbinden van meerdere intercoms

FX8 onthoudt gekoppelde units, maar volg na het uitschakelen en opnieuw verbinding willen maken de volgende procedure:

1. Schakel alle 4 units (A, B, C, D) en alle Bluetooth-apparaten uit die zijn aangesloten op de headset, zoals de mobiele telefoon en GPS.
2. Schakel unit C en D in, druk op de intercomknop van unit C om verbinding te maken met unit D.
3. Schakel unit B in, druk op de intercomknop van unit B om verbinding te maken met unit C en D.
4. Schakel unit A in, druk op de intercomknop van unit A om verbinding te maken met unit B, C en D. Nadat alle 4 units opnieuw zijn verbonden, schakelt u de oorspronkelijk aangesloten Bluetooth-apparaten in.

Resetten

*Wanneer het apparaat vastloopt, houdt u de [Reset]-knop 5 seconden lang ingedrukt om het systeem opnieuw te starten.

Technische specificaties

Bluetooth-ondersteuning: HSP, HFP, A2DP, AVRCP, AGHSP
Werkuren: 20 uur
Stand-bytijd: 300 uur
Oplaadtijd: 3 uur
Batterij: lithiumbatterij, 900 mA, 3,7 V
Afmetingen: 9,0 cm * 4,0 cm * 2,5 cm
Gewicht: 53G, 108G (inclusief hoofdtelefoon- en microfoonsets)
Frequentiebereik: 2,4G-2,485G
Bedrijfstemperatuur: -20℃-50℃
Certificering: CE; FCC; ROHS; BQB TELEC

V&A / Waarschuwing

Geen geluid uit één of beide luidsprekers.

Controleer de apparaatstekker, deze moet stevig zijn aangesloten.

Kan het worden opgeladen via een USB-oplader op de motor tijdens het rijden?

Niet aanbevolen, een onstabiele stroombron veroorzaakt schade aan het interne circuit en kan ervoor zorgen dat het niet kan worden opgeladen/niet volledig kan worden opgeladen/niet kan worden ingeschakeld. Een powerbank is een goede oplossing.

Bij gebruik van radio, geen transmissie of continue transmissie.

Controleer de 2,5 mm-pin, deze moet stevig worden ingestoken. De pin is uitgerust met waterdichte schorten, de gebruiker denkt misschien dat deze al is aangesloten.

Nieuw apparaat kan niet worden ingeschakeld.

Minstens 30 minuten opladen voordat u het apparaat gebruikt.

Waarschuwing

Waarschuwing voor geluidsvolume Langdurig of te hard geluid kan het gehoor beschadigen.

Demonteren of modificeren

De FX8 is nauwkeurig gemaakt in de fabriek. Elke demontage of modificatie kan het apparaat beschadigen. Verwijder geen van de veiligheidsvoorschriften en serienummerstickers van het apparaat, dit maakt de garantie ongeldig. Neem direct contact met ons op indien nodig.

Verklaring / Garantie

FCC-verklaring

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke storing bij installatie in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing veroorzaken aan radiocommunicatie.

Er is echter geen garantie dat er bij een bepaalde installatie geen storing zal optreden. Als deze apparatuur schadelijke storing veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangeraden te proberen de storing te verhelpen door een of meer van de volgende maatregelen:

• Richt de ontvangstantenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Dit apparaat voldoet aan deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke storing veroorzaken, en (2) dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken. Dit apparaat is geëvalueerd om te voldoen aan de algemene vereisten voor RF-blootstelling. Het apparaat kan zonder beperking worden gebruikt in een draagbare blootstellingssituatie.

Garantie

Bij normaal gebruik geldt een garantie van één jaar vanaf de aankoopdatum. Elke demontage of wijziging maakt de garantie ongeldig.
