INKBIRD ITC-100 Handleiding

Veiligheidsmaatregelen

• Zorg ervoor dat het product binnen de specificaties wordt gebruikt.
• Raak de aansluitingen niet aan, zeker niet als er stroom wordt geleverd. Dit kan af en toe leiden tot letsel door elektrische schokken.
• Laat geen stukjes metaal, draadresten of fijne metaalsplinters of vijlsel van de installatie in het product terechtkomen. Dit kan af en toe leiden tot elektrische schokken, brand of storingen.
• Gebruik het product niet op plaatsen waar zich ontvlambare of explosieve gassen bevinden. Anders kan er af en toe letsel door explosie ontstaan.
• Demonteer, wijzig of repareer het product nooit en raak geen van de interne onderdelen aan. Elektrische schokken, brand of storingen kunnen af en toe voorkomen.
• Als de uitgangsrelais na hun verwachte levensduur worden gebruikt, kan er af en toe contactversmelting of verbranding optreden. Houd altijd rekening met de toepassingsvoorwaarden en gebruik de uitgangsrelais binnen hun nominale belasting en elektrische levensduur. De levensduur van uitgangsrelais varieert aanzienlijk met de uitgangsbelasting en schakelomstandigheden.

Specificatie

Montage afmetingen

• Afmeting voorpaneel: DIN (48WmmX48Lmm)
• Uitsparing: 45x45mm

Belangrijkste kenmerken

• Ondersteuning voor meerdere thermocouples en weerstandssensoren (K, S, Wre, T, E, J, B, N, CU50, PT100)
• Breed regelbereik: -50~1300 ºC (K-sensor)
• Hoge nauwkeurigheid van weergave en regeling 0.1ºC, nauwkeurigheid van meting ±0.2%FS
• PID- en AAN/UIT-regelmodus, hoge standaard zelfinstellende functie
• Meerdere uitgangen en alarmmodi
• Ingebouwd instelbaar digitaal filter vermindert storingen
• De zelfinstellende functie en intelligente regeling van het instrument zorgen voor stabiliteit op lange termijn
• Hoge luminantie, 0.39" hoogte LED-display, anti-glare paneel
• Ingebouwde schakelende voeding, breed spanningsbereik en laag stroomverbruik

Aansluiting

Afmeting (eenheid: mm)

Behuizing

Montagebeugel

Paneel Uitsparing

Duw het instrument in het gat van het paneel en plaats de montagebeugel vanaf de achterkant, zorg ervoor dat er geen openingen zijn tussen het paneel en de montagebeugel en schroef de dop vervolgens naar beneden.

Zorg ervoor dat de omgevingstemperatuur de gespecificeerde werktemperatuur niet overschrijdt, vooral wanneer er meer dan twee instrumenten zijn geïnstalleerd.

Aansluiting

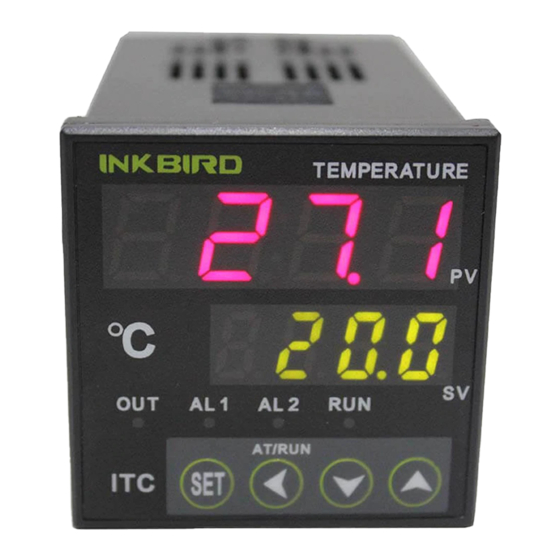

Voorpaneel en Bediening

1. PV: Proceswaarde
   Gemeten waarde/Moduswaarde
2. SV: Instelwaarde.
   Ingestelde waarde/Modus Contextwaarde
3. Status Display LED
   OUT: Uitgang controlelampje
   AL1: Alarm1 controlelampje
   AL2: Alarm2 controlelampje
   RUN: Handmatig controlelampje
4. Omhoog toets: Verhoog de waarde in de instelling, ingedrukt houden kan de waarde snel verhogen.
5. Omlaag toets: Verlaag de waarde in de instelling, ingedrukt houden kan de waarde snel verhogen.
6. Move Key (Verplaats toets): Bij het instellen van de temperatuurwaarde of parameter, druk op "《" Key om naar de benodigde waarde te schakelen
   Self-Adjustment Key (Zelfinstellings toets): Wanneer SV/PV in normale weergave staat, houd de "《" Key langer dan 2 seconden ingedrukt om de zelfinstellingsfunctie te starten of te beëindigen.
   Shift Key (Schakel toets): Wanneer SV/PV in normale weergave staat, druk de "《" Key korter dan 1 seconde in om te schakelen tussen automatische en handmatige bedieningsmodi.
7. SET Key (INSTELLEN toets): Wanneer SV/PV in normale weergave staat, druk op de SET key om de PV- en SV-waarde te controleren, houd deze langer dan 2 seconden ingedrukt om naar de parameterinstelmodus te gaan.

Werkingsproces

Ingangstype

(Tabel 1)

Alarm Functie Instelling

(Tabel 2)

Foutweergave (Foutdiagnose)

SV Display	Uitleg	Oplossing
(ofAL)	Input Sensor Selectie Fout	Voer de correcte waarde in die consistent is met parameters van de sensor
	Signaaldraad Aangesloten Fout	Corrigeer de Aansluitende Signaaldraad
	Sensor Fout	Controleer de sensor

Bedieningsinstructie

Na het inschakelen, geeft het PV-scherm de actuele gemeten waarde weer en het SV-scherm de actuele ingestelde waarde, het instrument bevindt zich in deze normale status. Als het PV/SV-scherm afwisselend "orAL" weergeeft, betekent dit dat de ingangswaarde buiten bereik is (of dat de sensor open is) of dat de ingangsinstelling onjuist is. Wanneer er een alarmuitgang is, toont het SV-scherm karakters die gerelateerd zijn aan alarmen: HiAL (Bovenste Alarm Limiet), LoAL (Onderste Alarm Limiet), dHAL (Maximale Afwijkings Alarm), dLAL (Minimale Afwijkings Alarm).

Output Value (Uitgangswaarde) controleren: Druk op de "SET" Key (INSTELLEN toets) (niet langer dan 1 seconde), Als het SV-scherm "A" weergeeft,( bijv.: ), is de status automatische regeling; Als de SV demo "M" weergeeft,( bijv.: ), is de status handmatige regeling.

Auto/Manual Switch (Automatisch/Handmatig schakelen): Druk op de "《" Key (niet langer dan 1 seconde), kan het instrument schakelen tussen automatische regeling en handmatige regeling. In de automatische regeling is het RUN controlelampje uit; in de handmatige regeling is het RUN controlelampje aan. (Opmerkingen: Als de status van de instelfunctie "2: No manual" (2: Geen handmatig) is, kan het niet zo werken.)

Temperature Setting (Temperatuur instellen): Wanneer het SV-scherm de instelwaarde weergeeft, kan de "︽"key (of "︾" key) de instelwaarde verhogen (of verlagen). Druk op de "《" key om de plaats van de updategegevens te verplaatsen. Als u de "︽" Key (of "︾" Key) ingedrukt houdt, kan de waarde snel worden ingesteld.

Start the Self-adjusting Function (Start de Zelfinstellende Functie): Gebruik bij het eerste gebruik de zelfinstellende functie om de regelparameters (M50, P en T parameter) te bepalen, zodat een ideale regeling kan worden verkregen. Houd de "《" key langer dan 2 seconden ingedrukt, het SV-scherm geeft afwisselend "AT" weer (Karakter: ), het instrument bevindt zich in de zelfinstellende status. In deze status zal het instrument de positie 2 - 5 keer oscillerend aanpassen, waarna het automatisch de PID regelparameter (M50, P en T parameter) zal uitvoeren. Het instrument keert aan het einde van de zelfinstelling terug naar de automatische PID-regelstatus. Als de gebruiker tijdens de zelfinstelling wil stoppen, houd de "《" key dan langer dan 2 seconden ingedrukt, totdat het "AT" karakter op het SV-scherm verdwijnt.

Attention (Let op): Als de gebruiker na het eerste gebruik de zelfinstellende functie opnieuw wil gebruiken, moet de gebruiker "CtrL" instellen op "2" om deze te starten (meer informatie vindt u in "Parameter Setting and Defining" ("Parameter instelling en Definiëren")). De parameterwaarden van het aanpassen van de regeling zijn niet hetzelfde bij de verschillende insteltemperaturen, dus voer de zelfinstelling uit bij de meest voorkomende instelwaarde van het systeem. Als de instelwaarden vaak veranderen, kan de gebruiker moduleren met de mediaan.

Parameterinstelling en Definiëring

Na het inschakelen, houd de "SET"-toets langer dan 2 seconden ingedrukt om de instelmodus te openen. De gebruiker kan de "︽"-toets (omhoog) (of "︾"-toets (omlaag)) gebruiken om de waarde in te stellen. Na het voltooien, druk op de "SET"-toets (Instellen) om te bevestigen en de volgende functie-instelling te openen. Het PV/SV-scherm zal na de instelling in de normale weergave staan.

Opmerking: Als er bewerkingen zijn gewijzigd in de instelmodus, zal het instrument de huidige waarde automatisch opslaan na meer dan 10 seconden geen bewerking, en terugkeren naar de normale status.

Functie-instelling		Beschrijving	Instelbereik	Eenheid	Opmerkingen	Fabrieksinstelling
Code	Naam
	HIAL	Bovenste Alarmgrens (Upper Alarm Limit)	-1999~+9999	1°C		9999
	LoAL	Onderste Alarmgrens (Lower Alarm Limit)	-1999~+9999	1°C		-1999
	dHAL	Maximum Deviatie Alarm (Maximum Deviation Alarm)	0~9999	1°C		9999
	dLAL	Minimum Deviatie Alarm (Minimum Deviation Alarm)	0~9999	1°C		9999
	dF	Hysteresis	0~200.0	0.1°C		0.3
	CtrL	Controle Output (Control Output)	0: ON/OFF (Aan/Uit) 1/3: PID 2: Self-adjustment (Zelf-aanpassing)			3
	M50	Integraal (Integral)	0~9999	0.1°C	0: Cancel (Annuleren)	1000
	P	Differentieel (Differential)	0~9999	0.01S/°C		500
	t	Hysteresis Tijd (Hysteresis Time)	1~9999	S		120
	Ctl	Controle Periode (Control Period)	1~120	S		4
	Sn	Input Sensor (Input Sensor)	0~42		Tabel 1	0
	diP	Decimale Punt Positie (Decimal Point Position)	0~3			1
	diL	Input Onderste Grenswaarde (Input Lower Limit Value)	-1999~+9999	1 Digital		0
	diH	Input Bovenste Grenswaarde (Input Upper Limit Value)	-1999~+9999	1 Digital		1000
	SC	Sensor Kalibratie (Sensor Calibration)	-199~+999			0
	oP1	Output Modus (Output Mode)	0/2: Time Duty (Tijdsduur) 1: 0-10mA			0
	Opl	Output Onderste Grens (Output Lower Limit)	0~220	1%		0
	Oph	Output Bovenste Grens (Output Upper Limit)	0~220	1%		100
	ALP	Alarm Functie (Alarm Function)	0~31		Tabel 2	0
	CF	Systeem Functie (System Function)	2: Heater (Verwarming) 3: Cooler (Koeler)			2
	Addr	Adres (Address)	0~63			1
	Baud	Baudrate (Baud Rate)	0~4800			9600
	dl	Input Digitaal Filter (Input Digital Filter)	0~20		Filter Effect	0
	run	Run Modus (Run Mode)	0: Manual (Handmatig) 1: Automatoc 2: No Manual (Geen Handmatig)			2
	LOC	Vergrendel Functie (Lock Function)	0~999			40
	EP1 ~EP8	8 Gebruikersgedefinieerde (8 User-defined) Parameters	Selecteer elke (Select any) Parameter uit (Parameter from) deze Tabel (this Table)		Behalve (Except) LOC en (and) EP1~EP8	geen (none)

Gebruikersgedefinieerde Parameter

In het proces van het instellen van parameters, zijn de weergavemodi van de laatste acht parameters verschillend van de vorige. Het PV-scherm toont prompt EP1 - EP8, het SV-scherm toont verschillende prompts van technische parameters Instelling (bijv. HiAL, LoAL, dHAL enzovoort). Druk op de "︽"-toets (omhoog) (of "︾"-toets (omlaag)), De technische parameters in het SV-scherm worden in de juiste volgorde weergegeven als de bovenstaande parametertabel. Druk daarna op de "SET"-toets (Instellen) om te bevestigen en de volgende instelling te openen. "none" (geen) moet worden ingesteld als de gebruiker de gebruikersgedefinieerde parameter niet hoeft te gebruiken. Druk op de "SET"-toets (Instellen) om deze 8 gebruikersgedefinieerde parameters in te stellen totdat alles is ingesteld, en keer dan terug naar de normale status.

Datavergrendeling (Datalock) (LOC)

Wanneer de instelwaarden van LOC niet "2", "40" of "808" zijn, staat het instrument alleen toe om 0-8 zelfgedefinieerde parameters en LOC-parameters zelf in te stellen. De gebruiker kan alle parameters alleen instellen wanneer de LOC-waarde "2", "40" of "808" is. Details zijn als volgt:

Loc=0, Temperatuur instelwaarde en EP1-EP8 kunnen worden vernieuwd.
Loc=1, Gegevens kunnen niet worden vernieuwd, alleen worden gecontroleerd. (Behalve LOC-parameters) Loc=2, 40, 808, alle parameters kunnen worden vernieuwd.

Technische ondersteuning en garantie

Technische ondersteuning

Als u problemen heeft met het installeren of gebruiken van deze thermostaat, lees dan zorgvuldig en grondig de handleiding door. Als u hulp nodig heeft, kunt u ons schrijven op cs@ink-bird.com. We zullen uw e-mails binnen 24 uur beantwoorden van maandag tot en met zaterdag. U kunt ook onze website www.ink-bird.com bezoeken om de antwoorden op de meest voorkomende technische vragen te vinden.

Garantie

INKBIRD TECH. C.L. garandeert deze thermostaat voor één jaar vanaf de aankoopdatum, wanneer deze onder normale omstandigheden wordt gebruikt door de oorspronkelijke koper (niet overdraagbaar), tegen defecten veroorzaakt door INKBIRD's vakmanschap of materialen. Deze garantie is beperkt tot de reparatie of vervanging, naar INKBIRD's goeddunken, van de thermostaat geheel of gedeeltelijk. De originele aankoopbon is vereist voor garantiedoeleinden.

INKBIRD is niet verantwoordelijk voor letsel, schade aan eigendommen of andere gevolgschade of schade van derden die direct voortvloeit uit een feitelijke of vermeende zaak van vakmanschap van het product.

Er zijn geen verklaringen, garanties of voorwaarden, expliciet of impliciet, wettelijk of anderszins, anders dan hierin vervat in de wet op de verkoop van goederen of enig ander statuut.

Neem contact met ons op

Zakelijk contact: sales@ink-bird.com
Technische ondersteuning: cs@ink-bird.com
Kantooruren: 09:00-18:00 (GMT+8) van maandag tot vrijdag
URL: www.ink-bird.com

Auteursrecht

Auteursrecht^© 2016 Inkbird Tech. Co., Ltd. Alle rechten voorbehouden. Niets uit dit document mag worden verveelvoudigd zonder voorafgaande schriftelijke toestemming.

Disclaimer

Inkbird heeft alles in het werk gesteld om ervoor te zorgen dat de informatie in dit document correct en volledig is; de inhoud van dit document kan echter zonder voorafgaande kennisgeving worden herzien. Neem contact op met Inkbird om er zeker van te zijn dat u de nieuwste versie van dit document heeft.

Inkbird Tech. Co., Ltd.
