INKBIRD IHC-200 Handleiding
Handige tips
- Om snel naar een specifieke hoofdstukpagina te gaan, klikt u op de relevante tekst op de inhoudsopgave.
- U kunt ook de miniatuur of documentoverzicht in de linkerbovenhoek gebruiken om snel een specifieke pagina te vinden.
Veiligheidsmaatregelen
- Lees de specificaties zorgvuldig door voordat u het product gebruikt.
- Raak de aansluitingen niet aan terwijl er stroom wordt geleverd. Dit kan leiden tot een elektrische schok.
- Zorg ervoor dat er geen stukjes metaal, draadresten of fijne metaalschilfers of vijlsel van de installatie in het product terechtkomen. Dit kan leiden tot een elektrische schok, brand of storing.
- Houd het product uit de buurt van warmtebronnen zoals vuur, ontvlambare of explosieve gassen enz. Dit kan leiden tot overmatige warmteontwikkeling, ontsteking en explosie.
- Demonteer, wijzig of repareer het product nooit en raak geen interne onderdelen aan. Dit kan leiden tot een elektrische schok, brand of storing.
- Als de uitgangsrelais langer worden gebruikt dan hun levensduur, kan er af en toe contactversmelting of verbranding optreden. Houd altijd rekening met de toepassingsvoorwaarden en gebruik de uitgangsrelais binnen hun nominale belasting en verwachte elektrische levensduur. Dompel het product niet onder in water/zeewater.
Inleiding
Wat is de IHC-200?

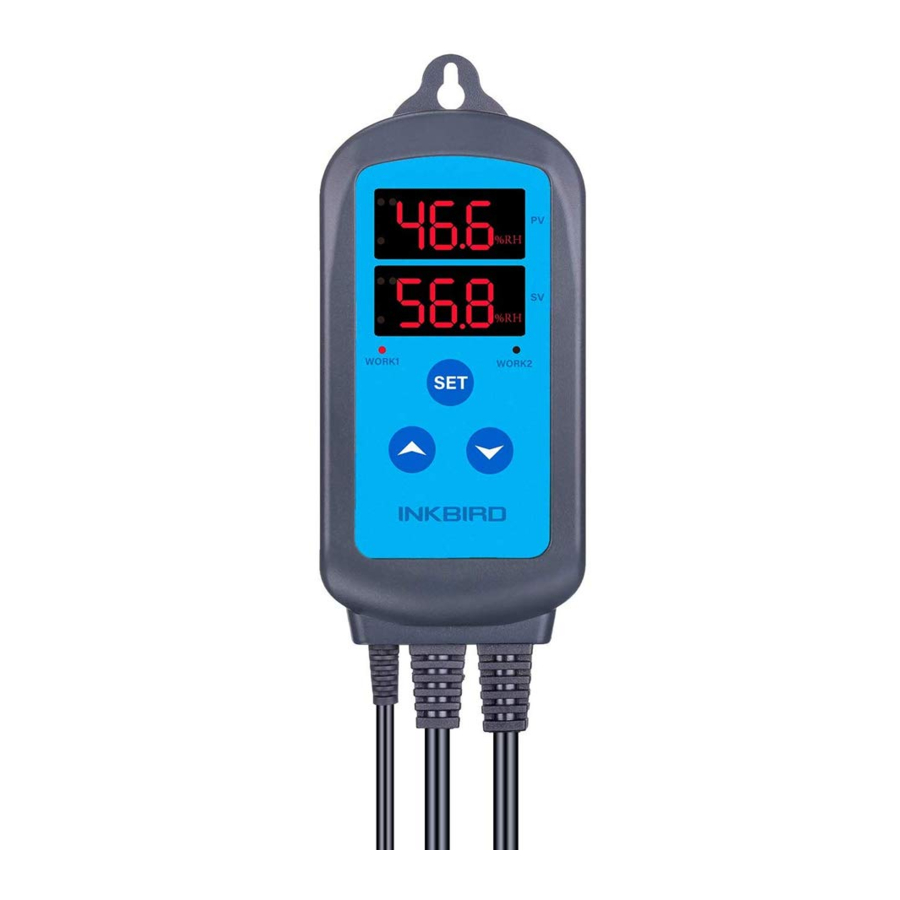

IHC-200 is een gebruiksvriendelijke, veilige en betrouwbare vochtigheidsregelaar met dubbele relaisuitgang. Het is een play-n-plug ontworpen, dubbele LED-schermen waardoor het menselijker wordt. De IHC-200 kan elke 100-265 volt luchtbevochtiger, luchtontvochtiger of ventilator regelen.
Belangrijkste kenmerken
- Schakel automatisch tussen de modi bevochtiging en ontvochtiging;
- Regel de vochtigheid door waarde en verschilwaarde in te stellen;
- Kalibreer de vochtigheidswaarde;
- Vertraag bescherming voor de regeluitgang;
- Vraag de huidige vochtigheid op;
- Alarm wanneer de vochtigheid de ingestelde waarde voor hoge/lage vochtigheid overschrijdt;
- Alarm wanneer er een sensorfout is of de vochtigheid de limiet overschrijdt;

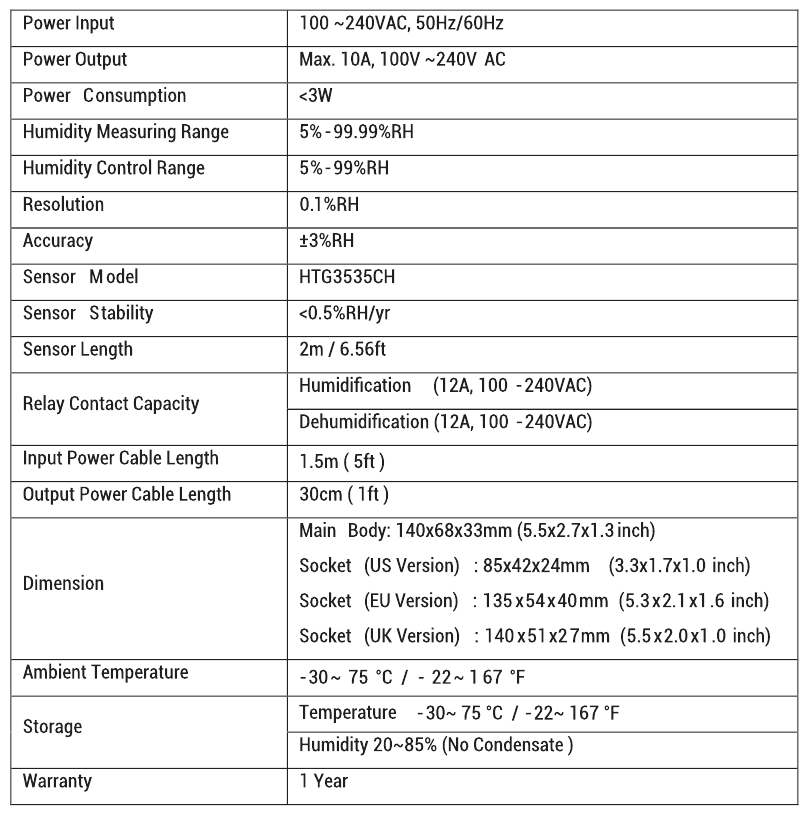

Specificaties

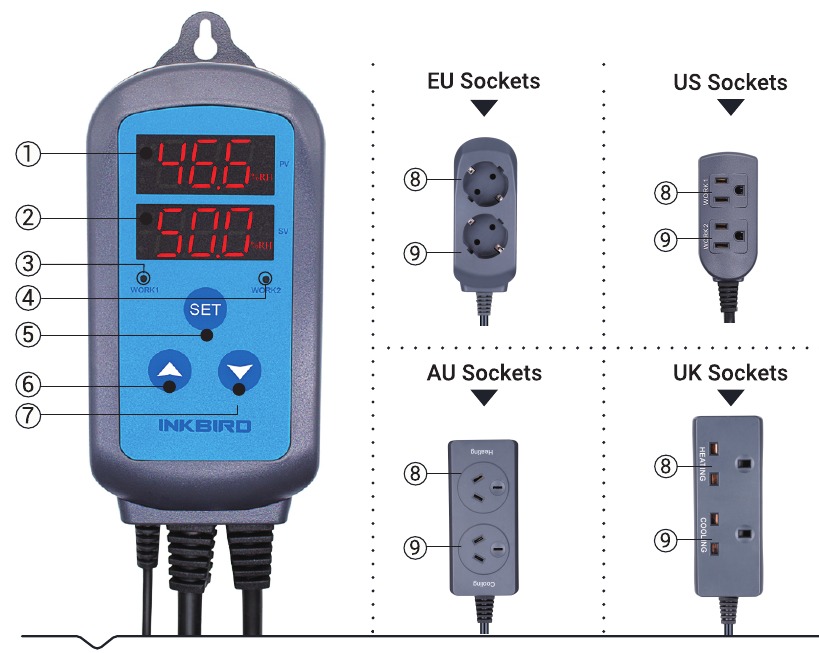

Apparaat lay-out en functies
PV: Proceswaarde.
- Geef in de werkmodus de huidige vochtigheid weer;
- Geef in de instelmodus de menucode weer;
- Wanneer u tegelijkertijd op de verlaag- en verhoogtoetsen drukt, wordt de huidige vochtigheid weergegeven.
SV: Instelwaarde.
- Geef in de werkmodus de ingestelde vochtigheid weer;
- Geef in de instelmodus de instelwaarde weer
Indicatielampje voor bevochtiging:
- Aan: Bevochtiging bezig;
- Uit: Bevochtiging gestopt met werken.
- Indicatielampje voor ontvochtiging:
- Aan, Ontvochtiging bezig;
- Uit, Ontvochtiging gestopt met werken;
- Knipperen, Ontvochtigingsvertraging
SET-toets:
- Houd de SET-toets 3 seconden ingedrukt om het menu voor functie-instellingen te openen. Houd tijdens dit instelproces de SET-toets 3 seconden ingedrukt om de instellingen af te sluiten en de wijzigingen op te slaan.
VERLAAG-toets:
- Houd in de werkmodus de VERLAAG-toets ingedrukt om de DD-waarde op te vragen; Houd in de instelmodus de VERLAAG-toets ingedrukt om de waarde te verlagen.
VERHOOG-toets:
- Houd in de werkmodus de VERHOOG-toets ingedrukt om de HD-waarde op te vragen; Houd in de instelmodus de VERHOOG-toets ingedrukt om de waarde te verhogen
Stopcontact voor bevochtigingsapparaat: Bevochtigingsuitgang
Stopcontact voor ontvochtigingsapparaat: Ontvochtigingsuitgang
Basisbedieniong
In-/uitschakelen
Wanneer de controller normaal werkt, houdt u "SET"
tegelijkertijd 3 seconden ingedrukt om de stroom uit te schakelen, alle displays en uitgangen worden uitgeschakeld. In de stand "uitgeschakeld" houdt u "SET" tegelijkertijd 1 seconde ingedrukt om de normale meetconditie te activeren.
Onderzoek naar verschilwaarde
Wanneer de controller normaal werkt, drukt u eenmaal kort op de "
"-toets, waarna het bevochtigingsverschil (HD) wordt weergegeven; Druk eenmaal kort op "
, waarna het ontvochtigingsverschil (DD) wordt weergegeven. Twee seconden later keert de vochtigheidsweergave terug naar de normale weergavemodus.
Onderzoek naar het meten van de vochtigheid
Druk tegelijkertijd op de toetsen "" en "" om de huidige vochtigheidswaarde op het PV-scherm weer te geven. Laat de toets 2 seconden los om terug te keren naar de normale weergavemodus
Parameters instellen
Wanneer de controller normaal werkt, houdt u de "SET"-knop ingedrukt om de parameters in te stellen, het PV-scherm toont de eerste menucode "HS" en het SV-scherm toont de instelwaarde.
Druk op de "SET"-toets om door het menu te bladeren, waarna de code wordt weergegeven, druk op de-toets om de huidige parameterwaarden te wijzigen.
Nadat u de instellingen heeft voltooid, houdt u de "SET"-toets 3 seconden ingedrukt in elke status om de parameterinstelwaarde op te slaan en terug te keren naar de normale weergavemodus van de vochtigheid. Als er tijdens het instellen gedurende 10 seconden geen handeling plaatsvindt, verlaat het systeem automatisch het menu en keert het terug naar de modus van normale vochtigheidsweergave zonder de parameterwijziging op te slaan.

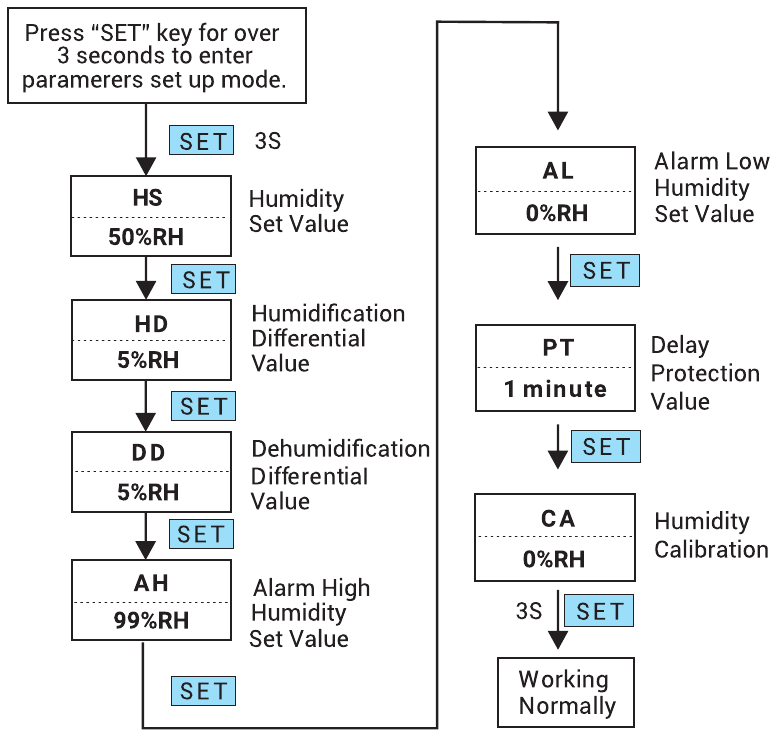

Installatie stroomdiagram

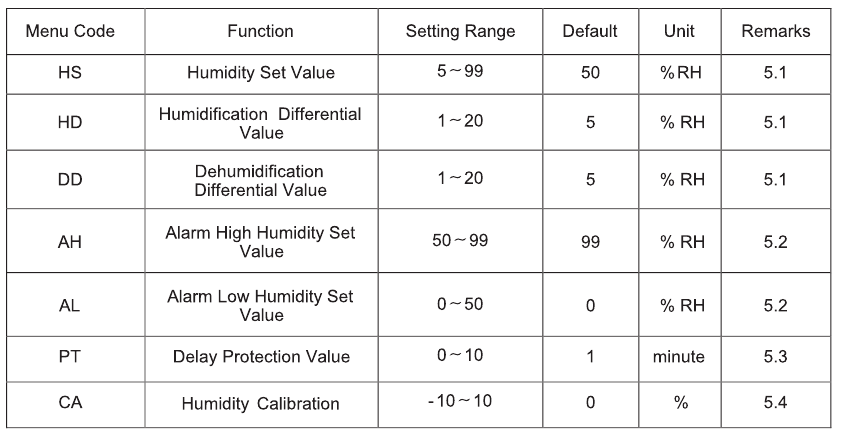

Instellingen
Humidity Control Range Setting (HS, HD, DD)
Wanneer de controller normaal werkt, geeft de LED de actuele gemeten waarde van de luchtvochtigheid weer en start vervolgens automatisch de herkenning en vertaling van bevochtiging en ontvochtiging.
Wanneer de gemeten luchtvochtigheid PV
HS (Humidity Set Value) + DD (Dehumidification Differential Value), de status van ontvochtiging ingaat, gaat het indicatielampje van ontvochtiging branden en werkt het relais van ontvochtiging. Wanneer het indicatielampje van de ontvochtiger knippert, bevindt de ontvochtigingsapparatuur zich in de status van vertragingsbeveiliging. Wanneer de gemeten luchtvochtigheid PVHS (Humidity Set Value), gaat het indicatielampje van de ontvochtiger uit en stopt het ontvochtigingsrelais met werken.
Wanneer de gemeten luchtvochtigheid PVHS (Humidity Set Value) - HD (Humidification Differential Value), de status van bevochtiging ingaat, gaat het indicatielampje van bevochtiging branden en werkt het relais van bevochtiging; Wanneer de gemeten luchtvochtigheid PVHS (Humidity Set Value), gaat het indicatielampje van bevochtiging uit en stopt het bevochtigingsrelais met werken.
Alarm High/Low Limit Setting (AH, AL)
Wanneer PV (de gemeten luchtvochtigheidswaarde)
AH (Alarm High Humidity Set Value) of PV (de gemeten luchtvochtigheidswaarde)AL (Alarm Low Humidity Set Value), geeft het alarm een pieptoon, de huidige waarde en AH/AL worden weergegeven op het PV-scherm. Door op een willekeurige knop te drukken, wordt het alarmgeluid gestopt, maar de alarmstatus verandert pas als de gemeten luchtvochtigheid terugkeert naar het ingestelde bereik.
Compressor Delay (PT)
Wanneer de controller in de ontvochtigingsmodus staat, begint deze niet met ontvochtigen, maar wacht hij een vertragingstijd als PV (de gemeten luchtvochtigheidswaarde) HS (Humidity Set Value) +DD (Dehumidification Differential Value).
Wanneer het tijdsinterval tussen twee ontvochtigingsbewerkingen (of de tijd van inschakelen tot ontvochtigen) groter is dan de vooraf ingestelde vertraging, begint de apparatuur onmiddellijk met ontvochtigen; wanneer het tijdsinterval tussen twee ontvochtigingen (of de tijd van inschakelen tot ontvochtigen) kleiner is dan de vooraf ingestelde vertraging, begint de apparatuur pas met ontvochtigen als aan de vooraf ingestelde vertraging is voldaan.
De vertragingstijd wordt berekend direct nadat de ontvochtiging is gestopt.
Humidity Calibration (CA)
Wanneer er een afwijking is tussen de gemeten luchtvochtigheid en de werkelijke luchtvochtigheid, gebruik dan de luchtvochtigheidskalibratiefunctie om de gemeten luchtvochtigheid en de werkelijke luchtvochtigheid op elkaar af te stemmen. De gecorrigeerde luchtvochtigheid is gelijk aan de luchtvochtigheid vóór kalibratie plus de gecorrigeerde waarde (de gecorrigeerde waarde kan een positieve waarde, 0 of een negatieve waarde zijn)
Foutbeschrijving
Sensorfoutalarm: wanneer de luchtvochtigheidssensor zich in een kortsluiting of open lus bevindt, start de controller de sensorfoutmodus en annuleert alle acties. De zoemer gaat af, LED geeft ER weer. Het zoemeralarm kan worden uitgeschakeld door op een willekeurige toets te drukken. Nadat de fouten zijn opgelost, keert het systeem terug naar de normale werkmodus.
Technische assistentie
Als u problemen heeft met het installeren of gebruiken van deze luchtvochtigheidsregelaar, lees dan de handleiding zorgvuldig en grondig door. Als u hulp nodig heeft, kunt u ons schrijven naar cs@inkbird.com. We zullen binnen 24 uur op werkdagen antwoorden. U kunt ook onze website www.inkbird.com bezoeken om de antwoorden op de meest voorkomende technische vragen te vinden.
Gids voor probleemoplossing
| Problemen | Oorzaken | Oplossingen |
| De meting van de sonde is onjuist |
|
|
| work1-uitgang wordt niet ingeschakeld. |
|
|
| work2 uitgang wordt niet ingeschakeld. |
|
|
| work1-uitgang wordt niet uitgeschakeld. |
|
|
| work2-uitgang wordt niet uitgeschakeld. |
|
|
knop (druk niet op de
knop).
knop
knop).
" knop (druk niet op de "
" knop). De "work2"-indicator en -uitgang moeten worden geactiveerd. Als de luchtbevochtiger nog steeds niet uitgaat, neem dan contact op met de klantenservice.Shenzhen Inkbird Technology Co., Ltd.
support@inkbird.com
Verzender: Shenzhen Inkbird Technology Co., Ltd.
Kantooradres: Room 1803, Guowei Building, No. 68 Xianhu Community, Liantang, Luohu District, Shenzhen, China
Fabrikant: Fabrikant: Shenzhen Inkbird Technology Co., Ltd.
Fabrieksadres: 6th Floor, Building 713, Pengji Liantang Industrial Area, No. 2 Pengxing Road, Luohu District, Shenzhen, China
Bewaar deze handleiding goed ter referentie. U kunt ook de QR-code scannen om onze officiële website te bezoeken voor video's over productgebruik. Neem voor eventuele gebruiksproblemen gerust contact met ons op via support@inkbird.com.
