Delta 22-540 Handleiding

VEILIGHEIDSREGELS

Houtbewerking kan gevaarlijk zijn als veilige en correcte bedieningsprocedures niet worden gevolgd. Zoals bij alle machines zijn er bepaalde gevaren verbonden aan de bediening van het product. Het met respect en voorzichtigheid gebruiken van de machine zal de kans op persoonlijk letsel aanzienlijk verminderen. Echter, als normale veiligheidsmaatregelen over het hoofd worden gezien of genegeerd, kan dit leiden tot persoonlijk letsel van de bediener. Veiligheidsuitrusting zoals beschermkappen, duwstokken, vasthouders, veerborden, veiligheidsbrillen, stofmaskers en gehoorbescherming kunnen uw potentieel op letsel verminderen. Maar zelfs de beste beschermkap kan slecht oordeel, onachtzaamheid of onoplettendheid niet compenseren. Gebruik altijd uw gezond verstand en wees voorzichtig in de werkplaats. Als een procedure gevaarlijk aanvoelt, probeer het dan niet. Bedenk een alternatieve procedure die veiliger aanvoelt. ONTHOUD: Uw persoonlijke veiligheid is uw verantwoordelijkheid.

Deze machine is uitsluitend ontworpen voor bepaalde toepassingen. Delta Machinery raadt ten zeerste aan om deze machine niet te wijzigen en/of te gebruiken voor andere toepassingen dan waarvoor deze is ontworpen. Als u vragen heeft over een bepaalde toepassing, gebruik de machine NIET voordat u eerst contact hebt opgenomen met Delta om te bepalen of deze op het product kan of mag worden uitgevoerd.

Manager Technische Dienst
Delta Machinery
4825 Highway 45 North
Jackson, TN 38305
(IN CANADA: 505 SOUTHGATE DRIVE, GUELPH, ONTARIO N1H 6M7)

HET NIET OPVOLGEN VAN DEZE REGELS KAN LEIDEN TOT ERNSTIG PERSOONLIJK LETSEL

1. LEES VOOR UW EIGEN VEILIGHEID DE INSTRUCTIEHANDLEIDING VOOR HET BEDIENEN VAN DE MACHINE. Leer de toepassing en beperkingen van de machine kennen, evenals de specifieke gevaren die eraan verbonden zijn.
2. HOUD BESCHERMKAPPEN OP HUN PLAATS en in werkende staat.
3. DRAAG ALTIJD OOGBESCHERMING.
4. VERWIJDER AFSTELSLEUTELS EN MOERSLEUTELS. Maak er een gewoonte van om te controleren of sleutels en afstelsleutels van de machine zijn verwijderd voordat u deze "inschakelt".
5. HOUD HET WERKGEBIED SCHOON. Rommelige gebieden en werkbanken nodigen uit tot ongelukken.
6. NIET GEBRUIKEN IN EEN GEVAARLIJKE OMGEVING. Gebruik geen elektrisch gereedschap in vochtige of natte ruimtes en stel ze niet bloot aan regen. Houd het werkgebied goed verlicht.
7. HOUD KINDEREN EN BEZOEKERS OP AFSTAND. Alle kinderen en bezoekers moeten op veilige afstand van het werkgebied worden gehouden.
8. MAAK DE WERKPLAATS KINDERVEILIG – met hangsloten, hoofdschakelaars of door het verwijderen van startonderbrekers.
9. FORCEER DE MACHINE NIET. Het zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
10. GEBRUIK HET JUISTE GEREEDSCHAP. Forceer het gereedschap of hulpstuk niet om een klus te klaren waarvoor het niet is ontworpen.
11. DRAAG DE JUISTE KLEDING. Geen losse kleding, handschoenen, stropdassen, ringen, armbanden of andere sieraden die vast kunnen komen te zitten in bewegende onderdelen. Antislip schoeisel wordt aanbevolen. Draag een beschermende haardekking om lang haar in te sluiten.
12. DRAAG ALTIJD EEN VEILIGHEIDSBRIL. Draag een veiligheidsbril. Alledaagse brillen hebben alleen slagvaste glazen; het zijn geen veiligheidsbrillen. Gebruik ook een gezichts- of stofmasker als het snijden stoffig is. Deze veiligheidsbrillen moeten voldoen aan de ANSI Z87.1-vereisten. Opmerking: goedgekeurde brillen hebben Z87 erop gedrukt of gestempeld.
13. ZET HET WERK VAST. Gebruik klemmen of een bankschroef om het werk vast te houden wanneer dat praktisch is. Het is veiliger dan het gebruik van uw hand en maakt beide handen vrij om het gereedschap te bedienen.
14. REIK NIET TE VER. Houd te allen tijde een goede houding en evenwicht.
15. HOUD GEREEDSCHAP IN TOPCONDITIE. Houd gereedschap scherp en schoon voor de beste en veiligste prestaties. Volg de instructies voor het smeren en vervangen van accessoires.
16. KOPPEL GEREEDSCHAP LOS voor onderhoud en bij het vervangen van accessoires zoals messen, bits, frezen, enz.
17. GEBRUIK AANBEVOLEN ACCESSOIRES. Het gebruik van accessoires en hulpstukken die niet door Delta worden aanbevolen, kan leiden tot gevaren of risico op persoonlijk letsel.
18. VERMINDER HET RISICO OP ONOPZETTELIJK STARTEN. Zorg ervoor dat de schakelaar in de "UIT"-stand (OFF) staat voordat u het netsnoer aansluit.
19. STA NOOIT OP HET GEREEDSCHAP. Er kan ernstig letsel optreden als het gereedschap kantelt of als het snijgereedschap per ongeluk wordt aangeraakt.
20. CONTROLEER BESCHADIGDE ONDERDELEN. Vóór verder gebruik van het gereedschap moet een beschermkap of ander beschadigd onderdeel zorgvuldig worden gecontroleerd om er zeker van te zijn dat het goed werkt en de beoogde functie uitvoert – controleer op uitlijning van bewegende onderdelen, vastlopen van bewegende onderdelen, breuk van onderdelen, montage en alle andere omstandigheden die de werking ervan kunnen beïnvloeden. Een beschermkap of ander beschadigd onderdeel moet goed worden gerepareerd of vervangen.
21. VOEDINGSRICHTING. Voer werk alleen in een mes of frees in tegen de draairichting van het mes of de frees.
22. LAAT HET GEREEDSCHAP NOOIT ONBEMAND DRAAIEN. SCHAKEL DE STROOM UIT. Verlaat het gereedschap pas als het volledig tot stilstand is gekomen.
23. DRUGS, ALCOHOL, MEDICATIE. Gebruik het gereedschap niet onder invloed van drugs, alcohol of medicatie.
24. ZORG ERVOOR DAT HET GEREEDSCHAP IS LOSGEKOPPELD VAN DE STROOMVOORZIENING terwijl de motor wordt gemonteerd, aangesloten of opnieuw aangesloten.
25. HET STOF DAT WORDT GEGENEREERD door bepaalde houtsoorten en houtproducten kan schadelijk zijn voor uw gezondheid. Gebruik machines altijd in goed geventileerde ruimtes en zorg voor een goede stofafvoer. Gebruik waar mogelijk stofafzuigsystemen voor hout.
26.
    BEPAALD STOF DAT ONTSTAAT DOOR MACHINAAL SCHUREN, ZAGEN, SLIJPEN, BOREN EN ANDERE BOUWWERKZAAMHEDEN bevat chemicaliën die bekend staan als veroorzakers van kanker, geboorteafwijkingen of andere reproductieve schade. Enkele voorbeelden van deze chemicaliën zijn:
    • lood uit verf op loodbasis,
    • kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en
    • arseen en chroom uit chemisch behandeld hout.

      Uw risico op deze blootstellingen varieert, afhankelijk van hoe vaak u dit type werk doet. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

BEWAAR DEZE INSTRUCTIES. Raadpleeg ze regelmatig en gebruik ze om andere gebruikers te instrueren.

AANVULLENDE VEILIGHEIDSREGELS VOOR SCHAAFMACHINES

1. GEBRUIK DE MACHINE NIET totdat deze volledig is gemonteerd en geïnstalleerd volgens de instructies.
2. ALS U NIET grondig bekend bent met de werking van schaafmachines, vraag dan advies aan uw supervisor, instructeur of andere gekwalificeerde persoon.
3. ZORG ERVOOR dat de bedradingsvoorschriften en aanbevolen elektrische aansluitinstructies worden gevolgd en dat de machine goed is geaard.
4. VOER alle aanpassingen uit met de stroom uitgeschakeld.
5. KOPPEL de machine los van de stroombron bij het uitvoeren van reparaties.
6. ZET de schaafmachine NOOIT "AAN" voordat u de tafel van alle objecten (gereedschap, stukjes hout, enz.) hebt ontdaan.
7. HOUD messen scherp en vrij van roest en pek.
8. VOER NOOIT een schaafoefening uit met de beschermkap verwijderd.
9. HOUD vingers en handen uit de buurt van het snijgebied.
10. REIK NOOIT onder de messenblok terwijl de machine draait.
11. HOUD vingers en handen uit de buurt van de opening voor de spaanafvoer. De messenblok draait met extreem hoge snelheden.
12. VOER het werk NOOIT in het uitvoereinde van de machine.
13. ONDERSTEUN het werkstuk te allen tijde voldoende.
14. WANNEER u extra lange werkstukken schaaft, ZORG ER DAN VOOR dat het materiaal aan de in- en uitvoerkant op tafelhoogte wordt ondersteund.
15. START de machine NOOIT met het werkstuk in contact met de messenblok.
16. ZORG ERVOOR dat het werkstuk vrij is van spijkers en andere vreemde voorwerpen die letsel of schade aan de messen kunnen veroorzaken.
17. ZORG ERVOOR dat de messen goed in de messenblok zijn vastgezet, zoals uitgelegd in de instructiehandleiding, voordat u de stroom inschakelt.
18. STA ALTIJD toe dat de messenblok de volledige snelheid bereikt voordat u deze gebruikt.
19. ALS ER TIJDENS DE WERKING een neiging is dat het gereedschap kantelt, verschuift of over het ondersteunende oppervlak loopt, ZORG ER DAN VOOR DAT HET GEREEDSCHAP AAN HET ONDERSTEUNENDE OPPERVLAK IS BEVESTIGD.
20. VOER GEEN schaafoefeningen uit op materiaal dat korter is dan 10 inch, smaller dan 3/4 inch, breder dan 12 inch of dunner dan 3/16 inch.
21. VOORDAT U DE MACHINE VERLAAT, moet u ervoor zorgen dat het werkgebied schoon is.
22. MOCHT een onderdeel van uw schaafmachine ontbreken, beschadigd zijn of op enigerlei wijze defect raken, of een elektrisch onderdeel niet goed functioneren, schakel dan de schakelaar uit en verwijder de stekker uit het stopcontact. Vervang ontbrekende, beschadigde of defecte onderdelen voordat u de werkzaamheden hervat.
23.
    Wanneer het gereedschap niet in gebruik is, moet de schakelaar in de "UIT"-stand (OFF) worden vergrendeld om ongeoorloofd gebruik te voorkomen.
24. AANVULLENDE INFORMATIE met betrekking tot de veilige en juiste bediening van dit product is verkrijgbaar bij de National Safety Council, 1121 Spring Lake Drive, Itasca, IL 60143-3201 in de Accident Prevention Manual for Industrial Operation en ook in de Safety Data Sheets van de NSC. Raadpleeg ook de American National Standards Institute ANSI 01.1 Safety Requirements for Woodworking Machinery en de U.S. Department of Labor OSHA 1910.213 Regulations.

HET GEREEDSCHAP AANSLUITEN OP DE STROOMBRON

STROOMAANSLUITINGEN

Er moet een afzonderlijk elektrisch circuit voor uw gereedschap worden gebruikt. Dit circuit mag niet minder zijn dan #12 draad en moet worden beveiligd met een 20 Ampere trage zekering. Als er een verlengsnoer wordt gebruikt, gebruik dan alleen 3-aderige verlengsnoeren met 3-polige geaarde stekkers en 3-gaats contactdozen die de stekker van het gereedschap accepteren. Voordat u de motor op het elektriciteitsnet aansluit, moet u ervoor zorgen dat de schakelaar in de "UIT"-stand (OFF) staat en dat de elektrische stroom dezelfde kenmerken heeft als aangegeven op het gereedschap. Alle leidingaansluitingen moeten goed contact maken. Werken op een lage spanning zal de motor beschadigen.

MOTORSPECIFICATIES

Uw gereedschap is bedraad voor 120 volt, 60 HZ wisselstroom. Voordat u het gereedschap op de stroombron aansluit, moet u ervoor zorgen dat de schakelaar in de "UIT"-stand (OFF) staat. Het onbelaste toerental van de motor is 8000 RPM.

AARDINGSINSTRUCTIES

DIT GEREEDSCHAP MOET TIJDENS GEBRUIK WORDEN GEAARD OM DE BEDIENER TE BESCHERMEN TEGEN ELEKTRISCHE SCHOKKEN.

1. Alle geaarde, met snoer verbonden gereedschappen:
   In het geval van een storing of defect biedt aarding een pad van de minste weerstand voor elektrische stroom om het risico op elektrische schokken te verminderen. Dit gereedschap is uitgerust met een elektrisch snoer met een aardgeleider en een aardingsstekker. De stekker moet in een overeenkomstige contactdoos worden gestoken die correct is geïnstalleerd en geaard in overeenstemming met alle lokale voorschriften en verordeningen.
   Wijzig de meegeleverde stekker niet - als deze niet in de contactdoos past, laat dan de juiste contactdoos installeren door een gekwalificeerde elektricien.
   Een onjuiste aansluiting van de aardgeleider kan leiden tot risico op elektrische schokken. De geleider met isolatie met een buitenoppervlak dat groen is met of zonder gele strepen is de aardgeleider. Als reparatie of vervanging van het elektrische snoer of de stekker noodzakelijk is, sluit de aardgeleider dan niet aan op een stroomvoerende aansluiting.
   Neem contact op met een gekwalificeerde elektricien of onderhoudspersoneel als de aardingsinstructies niet volledig worden begrepen, of als u twijfelt of het gereedschap correct is geaard.
   Gebruik alleen 3-aderige verlengsnoeren met 3-polige geaarde stekkers en 3-gaats contactdozen die de stekker van het gereedschap accepteren, zoals weergegeven in Afb. AA.
   Repareer of vervang beschadigde of versleten snoeren onmiddellijk.

2. Geaarde, met snoer verbonden gereedschappen die zijn bedoeld voor gebruik op een voedingscircuit met een nominale waarde van minder dan 150 volt:
   Dit gereedschap is bedoeld voor gebruik op een circuit met een contactdoos die eruitziet als die in Afb. AA. Het gereedschap heeft een aardingsstekker die eruitziet als de stekker in Afb. AA. Een tijdelijke adapter, die eruitziet als de adapter in Afb. BB, kan worden gebruikt om deze stekker aan te sluiten op een 2-gaats contactdoos, zoals weergegeven in Afb. BB, als er geen correct geaarde contactdoos beschikbaar is. De tijdelijke adapter mag alleen worden gebruikt totdat een correct geaarde contactdoos kan worden geïnstalleerd door een gekwalificeerde elektricien. Het groen gekleurde starre lipje, de nok en dergelijke, die uit de adapter steken, moeten worden aangesloten op een permanente aarde, zoals een correct geaarde contactdoos. Wanneer de adapter wordt gebruikt, moet deze met een metalen schroef op zijn plaats worden gehouden.

3. OPMERKING: In Canada is het gebruik van een tijdelijke adapter niet toegestaan volgens de Canadian Electric Code.


   ZORG ER IN ALLE GEVALLEN VOOR DAT DE BETREFFENDE CONTACTDOOS CORRECT IS GEAARD. ALS U HET NIET ZEKER WEET, LAAT EEN GEKWALIFICEERDE ELEKTRICIEN DE CONTACTDOOS CONTROLEREN.



VERLENGKABELS

Gebruik de juiste verlengkabels. Zorg ervoor dat uw verlengkabel in goede staat is en een 3-aderige verlengkabel is met een 3-polige aardingsstekker en een 3-gaats contactdoos die de stekker van het gereedschap accepteert. Wanneer u een verlengkabel gebruikt, zorg er dan voor dat u er een gebruikt die zwaar genoeg is om de stroom van de zaag te transporteren. Een te kleine kabel veroorzaakt een daling van de lijnspanning, wat resulteert in vermogensverlies en oververhitting. Afb. DD, toont de juiste maat die u moet gebruiken, afhankelijk van de kabellengte. Gebruik in geval van twijfel de eerstvolgende zwaardere maat. Hoe kleiner het maatnummer, hoe zwaarder de kabel.

120 Volt

Afb. DD

240 Volt

Afb. DD

GEBRUIKSAANWIJZING

VOORWOORD

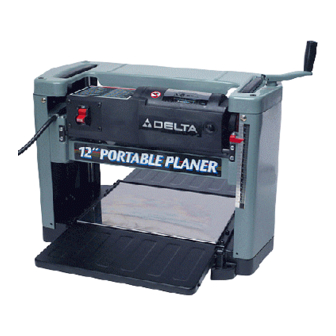

Het Delta Model 22-540 is een 12" (305 mm) draagbare vandiktebank met een instelbare invoersnelheid voor optimaal schaven onder belasting. Het heeft de volgende snijcapaciteit; 12" (305 mm) breedte, 6" (152 mm) dikte en 3/16" (5 mm) snijdiepte. Kenmerken omvatten; basismachine met krachtige 15 ampère, 120 volt motor, stofafvoer, messenkop met twee messen en een extra set snelstaal, omkeerbare messen met dubbele rand; mesinstellingsmeter en sleutel, polyurethaan invoerrollen en verstelbare uitklapbare tafelverlengstukken.

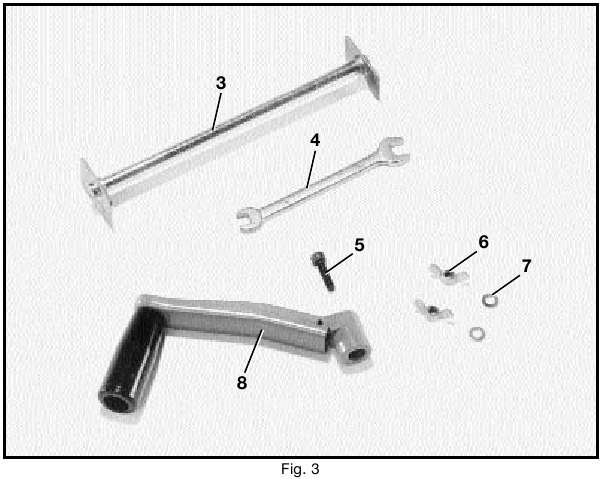

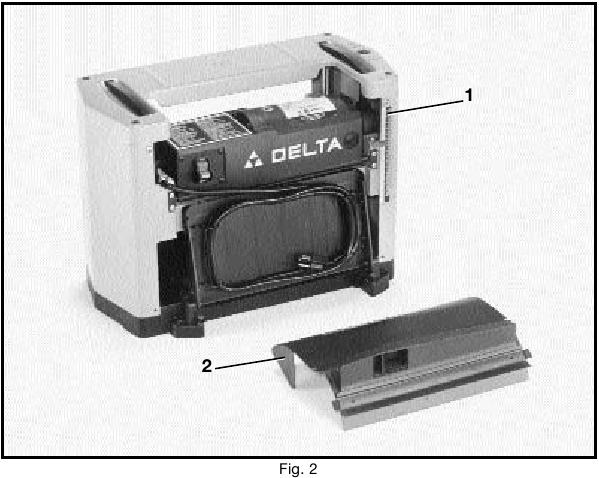

UITPAKKEN EN REINIGEN

Pak het gereedschap en alle losse onderdelen voorzichtig uit de verzendcontainer(s). Verwijder de beschermfolie van het tafeloppervlak. Verwijder en reinig de beschermende coating van de messenkop. Verwijder de beschermende coating van alle ongelakte oppervlakken. Deze coating kan worden verwijderd met een zachte doek die is bevochtigd met petroleum (gebruik hiervoor geen aceton, benzine of lakverdunner). Bedek na het reinigen de ongelakte oppervlakken met een goede kwaliteit boenwas.

ER MOET VOORZICHTIG TE WERK WORDEN GEGAAN BIJ HET REINIGEN VAN DE MESSENKOP, AANGEZIEN DE MESSEN IN DE MESSENKOP ZITTEN WANNEER DEZE WORDT VERZONDEN EN ZE ERG SCHERP ZIJN. Afb. 2 en 3, ILLUSTREREN DE VANDIKTEBANK EN ALLE LOSSE ONDERDELEN DIE BIJ DE MACHINE WORDEN GELEVERD.

1 - 12 Vandiktebank
2 - Spaanafbuiger

3 - Mesinstellingsmeter
4 - Open ringsleutel 8 mm en 10 mm
5 - M5 x 20 mm inbuskopschroef
6 - M5 vleugelmoer (2)
7 - M5 platte ring (2)
8 - Hefhendel

MONTAGE-INSTRUCTIES

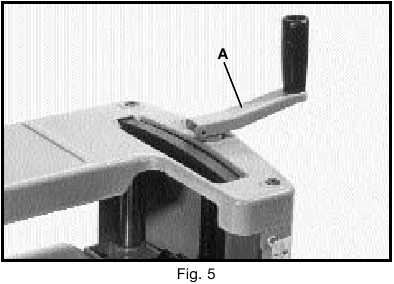

DE HEF- EN ZAKHENDEL MONTEREN

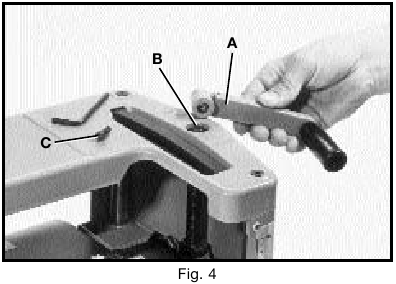

1. Monteer de hef- en zakhendel (A) afb. 4, op de as (B) en zet deze vast met schroef (C). OPMERKING: Zorg ervoor dat de vlakken van de hendel en het vlak op de as op elkaar zijn uitgelijnd.

2. Klap de hendel (A) omhoog zoals weergegeven in afb. 5.


DE VERLENGTAFELS LATEN ZAKKEN

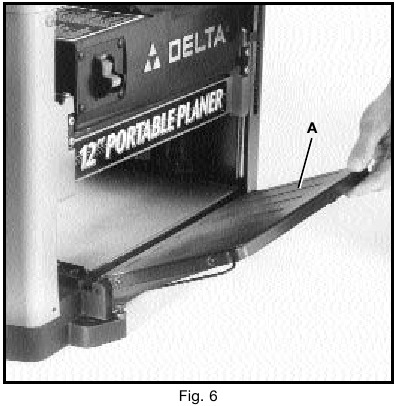

De invoer- en uitvoerverlengtafels (A) afb. 6, worden in de opgeheven positie aan de machine bevestigd verzonden. Laat de tafels (A) aan beide zijden van de vandiktebank zakken zoals weergegeven in afb. 6. Het bovenste oppervlak van de verlengtafels moet gelijk liggen met de vandiktetafel. Raadpleeg het gedeelte "VERLENGTAFELS WATERPAS STELLEN" van deze handleiding om dit te controleren en indien nodig aan te passen.

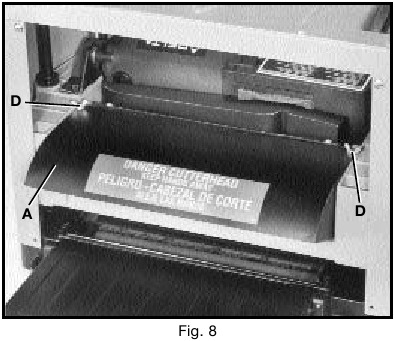

DE SPANAAFBUIGER MONTEREN

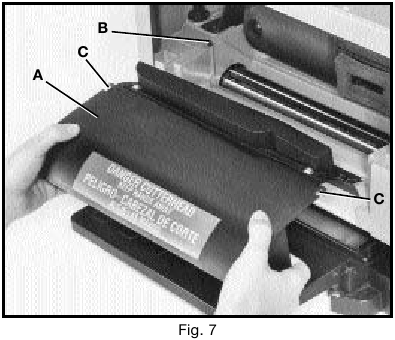

1. Monteer de spaanafbuiger (A) afb. 7, aan de vandiktebank door het uiteinde van de spaanafbuiger over de bovenkant van de messenkop te plaatsen. Zorg ervoor dat de twee schroeven, waarvan er één wordt weergegeven bij (B), omhoog worden ingebracht door de twee sleuven (C) in de spaanafbuiger.

2. Zet de spaanafbuiger (A) afb. 8, vast aan de vandiktebank met behulp van twee platte ringen en vleugelmoeren (D).

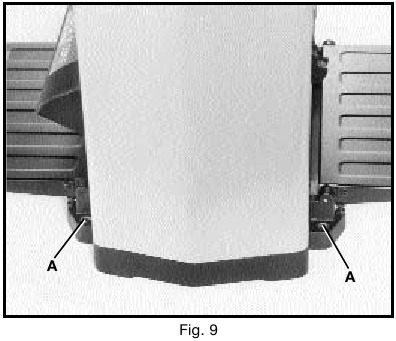

DE VANDIKTEBANK AAN HET ONDERSTEUNENDE OPPERVLAK BEVESTIGEN

Als de vandiktebank tijdens het gebruik de neiging heeft om te kantelen, te verschuiven of over het steunoppervlak te "lopen", moet de vandiktebank aan het steunoppervlak worden bevestigd via de vier gaten in de basis, waarvan er twee worden weergegeven bij (A) afb. 9.

BEDIENINGSORGANEN EN INSTELLINGEN

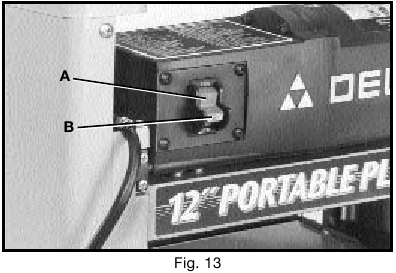

SCHAAFMACHINE STARTEN EN STOPPEN

De "ON/OFF" (A) schakelaar, Afb. 13, bevindt zich aan de voorkant van de schaafmachinemotor. Om de machine "ON" (aan) te zetten, beweegt u de schakelaar (B) omhoog. Om de schakelaar "OFF" (uit) te zetten, beweegt u de schakelaar (B) omlaag.

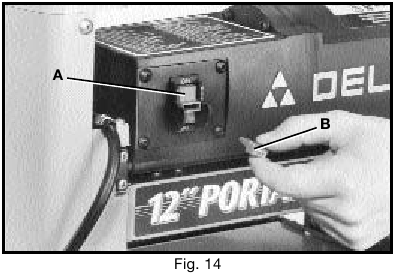

SCHAKELAAR VERGRENDELEN IN DE "OFF" POSITIE

Als het gereedschap niet in gebruik is, moet de schakelaar in de "OFF" (uit) positie worden vergrendeld om ongeautoriseerd gebruik te voorkomen. Pak de schakelaar (B) vast en trek deze eruit zoals weergegeven in Afb. 14. Met de schakelaar verwijderd, werkt de schakelaar niet. Als de schakelaar (B) Afb. 14 wordt verwijderd terwijl de machine draait, kan de schakelaar (A) eenmaal "OFF" (uit) worden gezet, maar kan niet opnieuw worden gestart zonder de schakelaar terug te plaatsen.

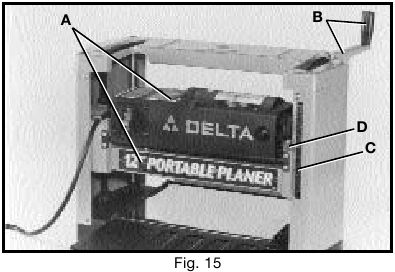

KOPMONTAGE VERHOGEN EN VERLAGEN

De kopmontage (A) Afb. 15, bevat de messenaskop, aanvoerrollen, spaanafbuiger en motor. Het verhogen en verlagen van de kopmontage regelt de snedediepte op uw schaafmachine. Om de kopmontage te verhogen of te verlagen, draait u aan de hendel voor het verhogen en verlagen (B). OPMERKING: Eén omwenteling van de hendel verplaatst de messenaskop ongeveer 5/64 omhoog of omlaag. Een Engelse/metrische schaal (C) en aanwijzer (D) bevinden zich aan de zijkant van de schaafmachine om de hoogte van de messenaskop gemakkelijk in te stellen.

AANBEVOLEN SNEDEDIEPTE

Een dubbele Engelse/metrische schaal en aanwijzer, aan de rechtervoorkant van de machine, geeft de dikte van het werkstuk aan. OPMERKING: Eén omwenteling van de hendel voor het verhogen en verlagen (B) Afb. 15, verplaatst de messenaskop 5/64 omhoog of omlaag.

Een snedediepte van 3/32 kan worden gemaakt in zachte houtsoorten op materiaal van 8 breed en in harde houtsoorten op materiaal tot 7 breed. Zie de tabel Afb. 16.

Voor 10 en 12 breed zacht hout adviseren wij een maximale snedediepte van 1/16. Voor 10 en 12 breed hard hout wordt een maximale snedediepte van 3/64 aanbevolen.

EEN 3/32 SNEDEDIEPTE KAN WORDEN GEMAAKT IN 10 EN 12 BREDE ZACHTE EN HARDE HOUTSOORTEN. ECHTER, CONTINU WERKEN OP DEZE SNEDEDIEPTE KAN VROEGTIJDIGE MOTORUITVAL VEROORZAKEN.

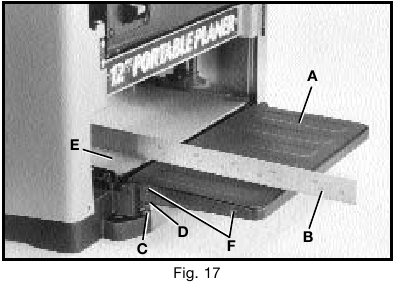

VERLENGBLADEN WATERPAS ZETTEN

Voor optimale prestaties moeten de verlengbladen, waarvan er één wordt weergegeven bij (A) Afb. 17, waterpas staan met het schaafmachineblad. Om de verlengbladen te controleren en indien nodig aan te passen, gaat u als volgt te werk:

1. Plaats een rechte rand (B) Afb. 17, op het invoerverlengblad (A) met één uiteinde dat over het verlengblad uitsteekt zoals weergegeven. Controleer of het invoerblad waterpas staat met het schaafmachineblad aan beide uiteinden van het verlengblad.
2. Als een aanpassing nodig is, draai dan de borgmoer (C) Afb. 17 los en pas de stopbout (D) aan elke kant van het verlengblad (A) aan totdat het verlengblad waterpas staat met het schaafmachineblad (E); draai vervolgens de borgmoer (C) vast. Controleer opnieuw en zorg ervoor dat de binnenrand van de bladverlenging perfect waterpas staat met het schaafmachineblad. Draai indien nodig de twee schroeven (F) los, pas het verlengblad aan en draai de twee schroeven (F) weer vast. Pas de tegenoverliggende kant van het blad op dezelfde manier aan. Zorg ervoor dat het verlengblad stevig wordt ondersteund wanneer er neerwaartse druk op het blad staat.
3. Controleer en pas het uitvoerverlengblad op dezelfde manier aan.

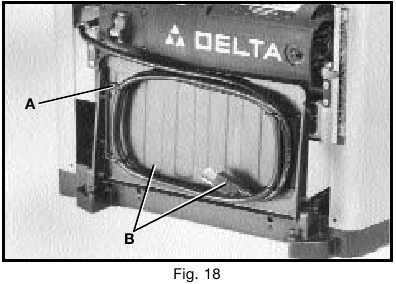

HET NETSNOER OPBERGEN

Draadhangers (A) Afb. 18, zijn voorzien aan de onderkant van het uitvoerverlengblad zoals weergegeven, om het netsnoer (B) op te bergen wanneer de schaafmachine niet in gebruik is en bij het transporteren van de machine.

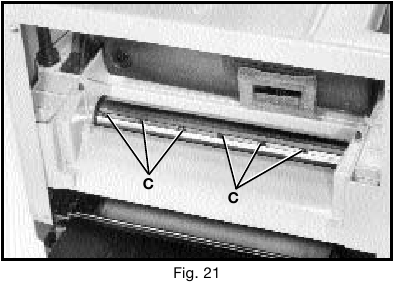

MESSEN AFSTELLEN

Om de messen te controleren en af te stellen, gaat u als volgt te werk:

1. KOPPEL HET GEREEDSCHAP LOS VAN DE STROOM VOORZIENING.
2. Laat de kopmontage zakken door aan de hendel (B) Afb. 15 te draaien.

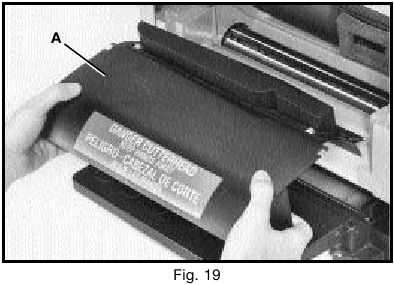

3. Verwijder de spaanafbuiger (A) Afb. 19.

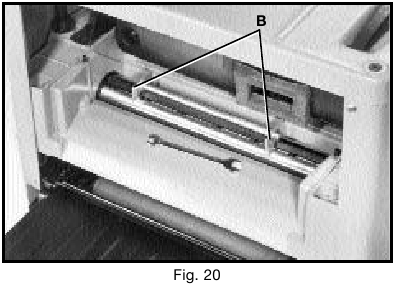

4. Plaats de messenafstelmeter (B) Afb. 20 voorzichtig op de messenaskop, zodat de afgeronde gedeelten zich direct boven het mes bevinden, zoals weergegeven. Indien correct afgesteld, moet het mes net contact maken met de onderkant van het middengedeelte aan elk uiteinde van de meter (B). Controleer het andere mes op dezelfde manier.

5. Als een aanpassing aan een of beide messen nodig is, draai dan de zeven borgschroeven, waarvan er zes worden weergegeven bij (C) Afb. 21, iets los door de schroeven MET DE KLOK MEE in de mesborgstang te draaien, net genoeg om de spanning in de messenaskop te verlichten en de mesinstelling niet te verstoren.
6. Met de afstelmeter (B) Afb. 20 op zijn plaats, oefent u druk uit op het mes dat opnieuw wordt ingesteld. Draai de zeven mesborgschroeven (C) Afb. 21, MET DE KLOK MEE totdat de mesborgstang los komt. De hefveren tillen het mes automatisch op totdat het in contact komt met de meter (B) Afb. 20. Draai de mesborgstang vast door de zeven borgschroeven (C) Afb. 21, lichtjes TEGEN DE KLOK IN te draaien.

   DRAAI OP DIT MOMENT DE MESBORGSTANG SLECHTS ZOVER VAST DAT HET MES IN DE SLEUF VAN DE MESSENASKOP BLIJFT ZITTEN.
7. Als het andere mes moet worden afgesteld, herhaalt u STAP 6.
8. Nadat beide messen in de messenaskop zijn geplaatst, draait u elk van de zeven schroeven, waarvan er zes worden weergegeven bij (C) Afb. 21, TEGEN DE KLOK IN totdat het mes stevig in de messenaskop zit. OPMERKING: Bij het vastdraaien van de mesborgschroeven, draait u eerst de eindschroeven vast, en vervolgens naar binnen toe naar het midden van de messenaskop.
9. Plaats de spaanafbuiger (A) Afb. 19 terug.


MESSEN VERVANGEN EN RESETTEN

De messenaskopmessen die bij de machine worden geleverd, zijn dubbelzijdig. Wanneer één kant bot wordt, kunnen ze worden omgedraaid en opnieuw in de messenaskop worden geplaatst en opnieuw worden gebruikt.

ALS DE MESSEN MOETEN WORDEN VERWIJDERD OM TE WORDEN GESLEPEN OF VERVANGEN, MOET U EXTREEM VOORZICHTIG ZIJN, AANGEZIEN DE MESSEN ZEER SCHERP ZIJN. OM DE MESSEN TE VERVANGEN OF TE RESETTEN, GAAT U ALS VOLGT TE WERK:

1. KOPPEL HET GEREEDSCHAP LOS VAN DE STROOMVOORZIENING.
2. Laat de kopmontage zakken door aan de hendel (B) Afb. 15 te draaien.
3. Verwijder de spaanafbuiger (A) Afb. 19.
4. Plaats de messenafstelmeter (B) Afb. 20 voorzichtig op de messenaskop, zodat de afgeronde gedeelten zich direct boven het mes bevinden, zoals weergegeven.
5. Maak de mesborgstang los door de zeven mesborgschroeven, waarvan er zes worden weergegeven bij (C) Afb. 21, MET DE KLOK MEE te draaien en verwijder voorzichtig de mesborgstang (D) Afb. 22, het mes (E) en de veren (niet afgebeeld) die zich onder het mes bevinden.
6. Verwijder het resterende mes op dezelfde manier.
7. Reinig de messleuven, mesborgstangen en schroeven grondig. Controleer de schroeven. Als de schroefdraad versleten of gestript lijkt, of als de koppen beschadigd zijn, vervang ze dan.
8. Plaats de veren (niet afgebeeld), de messen (E) Afb. 22 en de mesborgstangen (D) voorzichtig terug in beide sleuven van de messenaskop (F).

   WANNEER U DE MESBORGSTANGEN (D) TERUGPLAATST TEGEN DE MESSEN (E), ZOALS WEERGEGEVEN IN DE DW doorsnede ILLUSTRATIE Afb. 22, ZORG ER DAN VOOR DAT DE STANGEN WORDEN GEÏNSTALLEERD ZOALS WEERGEGEVEN, MET SCHROEVEN (C), GEPLAATST AAN DE BOVENKANT VAN DE MESBORGSTANGEN (D), EN NAAR BENEDEN GERICHT ZIJN OM DE MESSEN (E) GOED IN DE SLEUVEN VAN DE MESSENASKOP TE HOUDEN. DRAAI DE MESBORGSCHROEVEN, WAARVAN ER ÉÉN WORDT WEERGEGEVEN BIJ (C), TEGEN DE KLOK IN, NET GENOEG OM BEIDE MESSEN (E) IN DE MESSENASKOP (F) TE HOUDEN.

9. Stel beide messen af zoals uitgelegd in de sectie "MESSEN AFSTELLEN", STAP 6, 7 en 8.
10. Plaats de spaanafbuiger (A) Afb. 19 terug.

HEFBANDEN

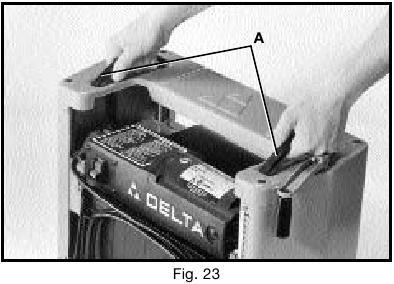

Uw schaafmachine is voorzien van twee hefbanden (A) Afb. 23, die zich bovenop de schaafmachine bevinden, om het transport van de schaafmachine te vergemakkelijken.

WERKING

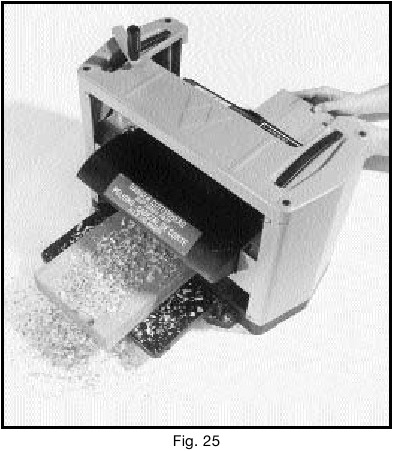

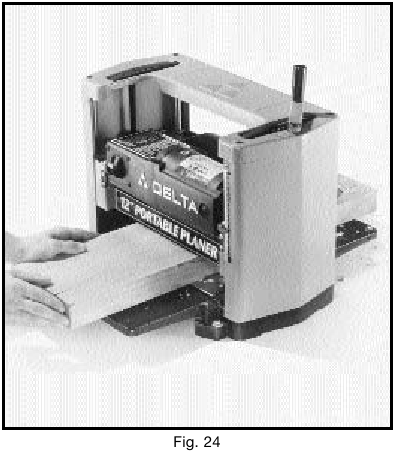

Wanneer u uw machine gebruikt, wilt u misschien deze paar eenvoudige stappen volgen om de best mogelijke resultaten te bereiken.

1. Op lengte afkorten – Kort ruw hout af op lengte.
2. Eén kant richten – Voer één kant van het board over een schaafmachine, waarbij u bij elke doorgang dunne sneden maakt, totdat het hele oppervlak vlak is.
3. Op dikte schaven – Plaats de kant die u zojuist hebt bewerkt in STAP 2 met de voorkant naar beneden en voer het board door de schaafmachine, zoals weergegeven in Afb. 24 en 25. Schuur beide kanten van het board totdat u tevreden bent met de dikte, waarbij u bij elke doorgang dunne sneden maakt. Als u tijdens het schaven merkt dat het board draait, kromtrekt of buigt, herhaalt u STAP 2 en richt u één kant.


4. Zorg bij het schaven van lang materiaal voor extra bladen of rollen om het invoer- en uitvoereinde van het werkstuk te ondersteunen.
5. Voor het beste resultaat schaaft u alleen met de houtnerf mee en houdt u de schaafmachinetafel schoon. Breng af en toe was aan op het tafeloppervlak om de wrijving tijdens het schaven te verminderen.

ONDERHOUD

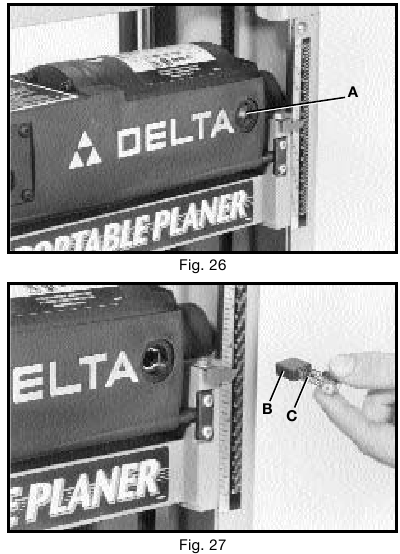

BORSTELINSPECTIE EN -VERVANGING

VOORDAT U DE BORSTELS INSPECTEERT, KOPPELT U HET GEREEDSCHAP LOS VAN DE STROOMVOORZIENING.

De levensduur van de borstels varieert. Het hangt af van de belasting van de motor. Controleer de borstels na de eerste 50 bedrijfsuren voor een nieuwe machine of nadat er een nieuwe set borstels is geïnstalleerd. Onderzoek ze na de eerste controle na ongeveer 10 bedrijfsuren totdat vervanging noodzakelijk is.

De borstelhouders, waarvan er één wordt weergegeven bij (A) Afb. 26, bevinden zich aan de motorbehuizing tegenover elkaar. Afb. 27, illustreert een van de borstels die is verwijderd voor inspectie. Wanneer de koolstof (B) op een van beide borstels tot 3/16 inch lengte is versleten of als een van beide veren (C) of shunt-draden verbrand of op enigerlei wijze beschadigd is, vervang dan beide borstels. Als de borstels na verwijdering bruikbaar blijken te zijn, installeer ze dan terug in dezelfde positie als waarin ze zijn verwijderd.

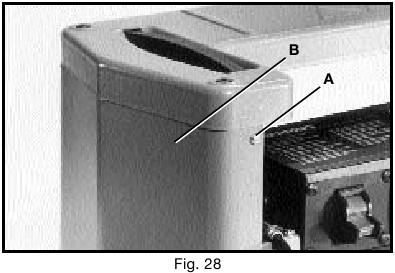

SMERING

De tandwielen in de versnellingsbak en de aanvoerrolbussen moeten periodiek worden gesmeerd, als volgt:

1. KOPPEL HET GEREEDSCHAP LOS VAN DE STROOMVOORZIENING.

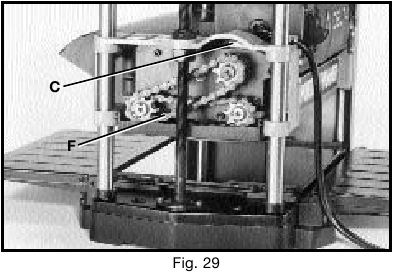

2. Verwijder de schroef (A) Afb. 28 en de moer aan het andere uiteinde van de schroef. Verwijder de zijdeksel (B) van de linkerkant van de schaafmachine.

3. Breng een lichte laag E.P. universeel vet aan op de tanden van het grote tandwiel (C) Afb. 29 en een lichte laag smeerspray aan op de kettingen (F). Plaats de zijdeksel terug.

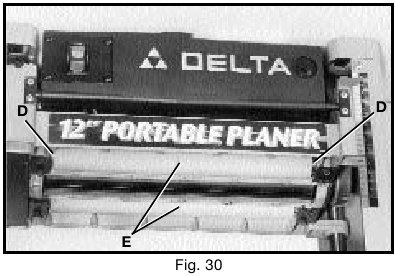

4. Leg de schaafmachine op zijn rug en spuit olie op de aanvoerrolbussen (D) Afb. 30 aan elk uiteinde van de aanvoerrollen (E).


ACCESSOIRES

Een complete lijn accessoires is verkrijgbaar bij uw Delta leverancier, Porter-Cable · Delta Factory Service Centers, en Delta erkende servicepunten. Bezoek onze website www.deltamachinery.com voor een catalogus of voor de naam van uw dichtstbijzijnde leverancier.

Aangezien accessoires, anders dan die worden aangeboden door Delta, niet zijn getest met dit product, kan het gebruik van dergelijke accessoires gevaarlijk zijn. Voor de veiligste werking mogen alleen door Delta aanbevolen accessoires met dit product worden gebruikt.

22-546 Aandrijfriem
22-547 HSS schaafmessen
50-322 Standaard

ONDERDELEN, SERVICE OF GARANTIEHULP

Alle Delta machines en accessoires zijn vervaardigd volgens hoge kwaliteitsnormen en worden onderhouden door een netwerk van Porter-Cable · Delta Factory Service Centers en Delta erkende servicepunten. Om aanvullende informatie te verkrijgen over uw Delta kwaliteitsproduct of om onderdelen, service, garantiehulp of de locatie van het dichtstbijzijnde servicepunt te verkrijgen, kunt u bellen met 1-800-223-7278 (in Canada kunt u bellen met 1-800-463-3582).

DELTA Building Trades en Home Shop Machinery Twee Jaar Beperkte Garantie

DELTA zal, op eigen kosten en naar eigen goeddunken, elke machine van DELTA, machineonderdeel of machineaccessoire repareren of vervangen die bij normaal gebruik defect is gebleken in vakmanschap of materiaal, op voorwaarde dat de klant het product vooruitbetaald terugstuurt naar een DELTA-fabrieksservicecentrum of een erkend servicepunt met aankoopbewijs van het product binnen twee jaar en DELTA een redelijke mogelijkheid biedt om het vermeende defect door inspectie te verifiëren. DELTA kan eisen dat elektromotoren vooruitbetaald worden teruggestuurd naar een erkend station van een motorfabrikant voor inspectie en reparatie of vervanging. DELTA is niet verantwoordelijk voor enig beweerd defect dat het gevolg is van normale slijtage, verkeerd gebruik, misbruik of reparatie of wijziging die is uitgevoerd of specifiek is geautoriseerd door iemand anders dan een erkende DELTA-servicefaciliteit of -vertegenwoordiger. In geen geval is DELTA aansprakelijk voor incidentele of gevolgschade als gevolg van defecte producten. Deze garantie is de enige garantie van DELTA en beschrijft de exclusieve rechtsmiddelen van de klant met betrekking tot defecte producten; alle andere garanties, expliciet of impliciet, hetzij van verkoopbaarheid, geschiktheid voor een bepaald doel of anderszins, worden uitdrukkelijk afgewezen door DELTA.

PORTER-CABLE DELTA SERVICE CENTERS
Onderdelen- en reparatieservice voor Porter-Cable/Delta elektrisch gereedschap zijn beschikbaar op deze locaties

ARIZONA
Tempe 85282 (Phoenix)
2400 West Southern Avenue
Suite 105
Telefoon: (602) 437-1200
Fax: (602) 437-2200

CALIFORNIA
Ontario 91761 (Los Angeles)
3949A East Guasti Road
Telefoon: (909) 390-5555
Fax: (909) 390-5554

San Leandro 94577 (Oakland)
3039 Teagarden Street
Telefoon: (510) 357-9762
Fax: (510) 357-7939

FLORIDA
Davie 33314 (Miami)
4343 South State Rd. 7 (441)
Unit #107
Telefoon: (954) 321-6635
Fax: (954) 321-6638

Tampa 33609
4538 W. Kennedy Boulevard
Telefoon: (813) 877-9585
Fax: (813) 289-7948

GEORGIA
Forest Park 30297 (Atlanta)
5442 Frontage Road,
Suite 112
Telefoon: (404) 608-0006
Fax: (404) 608-1123

ILLINOIS
Addison 60101 (Chicago)
311 Laura Drive
Telefoon: (630) 628-6100
Fax: (630) 628-0023

Woodridge 60517 (Chicago)
2033 West 75th Street
Telefoon: (630) 910-9200
Fax: (630) 910-0360

MARYLAND
Elkridge 21075 (Baltimore)
7397-102 Washington Blvd.
Telefoon: (410) 799-9394
Fax: (410) 799-9398

MASSACHUSETTS
Braintree 02185 (Boston)
719 Granite Street
Telefoon: (781) 848-9810
Fax: (781) 848-6759

Franklin 02038 (Boston)
Franklin Industrial Park
101E Constitution Blvd.
Telefoon: (508) 520-8802
Fax: (508) 528-8089

MICHIGAN
Madison Heights 48071 (Detroit)
30475 Stephenson Highway
Telefoon: (248) 597-5000
Fax: (248) 597-5004

MINNESOTA
Minneapolis 55429
4315 68th Avenue North
Telefoon: (763) 561-9080
Fax: (763) 561-0653

MISSOURI
North Kansas City 64116
1141 Swift Avenue
P.O. Box 12393
Telefoon: (816) 221-2070
Fax: (816) 221-2897

St. Louis 63119
7574 Watson Road
Telefoon: (314) 968-8950
Fax: (314) 968-2790

NEW YORK
Flushing 11365-1595 (N.Y.C.)
175-25 Horace Harding Expwy.
Telefoon: (718) 225-2040
Fax: (718) 423-9619

NORTH CAROLINA
Charlotte 28270
9129 Monroe Road, Suite 115
Telefoon: (704) 841-1176
Fax: (704) 708-4625

OHIO
Columbus 43214
4560 Indianola Avenue
Telefoon: (614) 263-0929
Fax: (614) 263-1238

Cleveland 44125
8001 Sweet Valley Drive
Unit #19
Telefoon: (216) 447-9030
Fax: (216) 447-3097

OREGON
Portland 97230
4916 NE 122 nd Ave.
Telefoon: (503) 252-0107
Fax: (503) 252-2123

PENNSYLVANIA
Willow Grove 19090
520 North York Road
Telefoon: (215) 658-1430
Fax: (215) 658-1433

TEXAS
Carrollton 75006 (Dallas)
1300 Interstate 35 N, Suite 112
Telefoon: (972) 446-2996
Fax: (972) 446-8157

Houston 77055
West 10 Business Center
1008 Wirt Road, Suite 120
Telefoon: (713) 682-0334
Fax: (713) 682-4867

WASHINGTON
Renton 98055 (Seattle)
268 Southwest 43rd Street
Telefoon: (425) 251-6680
Fax: (425) 251-9337

Erkende servicepunten bevinden zich in veel grote steden. Bel 800-487-8665 of 731-541-6042 voor hulp bij het vinden van een servicepunt. Onderdelen en accessoires voor Porter-Cable Delta-producten moeten worden verkregen door contact op te nemen met een Porter-Cable Delta-distributeur, een erkend servicecentrum of een Porter-Cable Delta-fabrieksservicecentrum. Als u geen toegang hebt tot een van deze, bel dan 888-848-5175 en u wordt doorverwezen naar het dichtstbijzijnde Porter-Cable Delta-fabrieksservicecentrum.

ALBERTA
Bay 6, 2520-23rd St. N.E.
Calgary, Alberta
T2E 8L2
Telefoon: (403) 735-6166
Fax: (403) 735-6144

BRITISH COLUMBIA
8520 Baxter Place
Burnaby, B.C.
V5A 4T8
Telefoon: (604) 420-0102
Fax: (604) 420-3522

MANITOBA
1699 Dublin Avenue
Winnipeg, Manitoba
R3H 0H2
Telefoon: (204) 633-9259
Fax: (204) 632-1976

ONTARIO
505 Southgate Drive
Guelph, Ontario
N1H 6M7
Telefoon: (519) 836-2840
Fax: (519) 767-4131

QUÉBEC
1515 ave.
St-Jean Baptiste,
Québec, Québec
G2E 5E2
Telefoon: (418) 877-7112
Fax: (418) 877-7123

1447, Begin
St-Laurent, (Montréal), Québec
H4R 1V8
Telefoon: (514) 336-8772
Fax: (514) 336-3505

De volgende zijn handelsmerken van PORTER-CABLE DELTA Corporation: BAMMER^®, INNOVATION THAT WORKS^®, JETSTREAM^®, LASERLOC^®, OMNIJIG^®, POCKET CUTTER^®, PORTA-BAND^®, PORTA-PLANE PORTER-CABLE^®, QUICKSAND^®, SANDTRAP^®, SAW BOSS^®, SPEED-BLOC^®, SPEEDMATIC^®, SPEEDTRONIC^®, STAIR-EASE^®, THE PROFESSIONAL EDGE^®, THE PROFESSIONAL SELECT^®, TIGER CUB^®, TIGER SAW^®, TORQBUSTER^®, WHISPER SERIES^®, DURATRONIC™, FLEX™, FRAME SAW™, MICRO-SET™, MORTEN™, NETWORK™, RIPTIDE™, TRU-MATCH™, WOODWORKER'S CHOICE™.

Handelsmerken met het symbool ® zijn geregistreerd bij het United States Patent and Trademark Office en kunnen ook in andere landen zijn geregistreerd.

Bezoek onze website op: www.deltamachinery.com voor meer informatie over DELTA MACHINERY.

Bel voor onderdelen, service, garantie of andere assistentie 1-800-223-7278 (Bel in Canada 1-800-463-3582).

Referenties

• http://www.deltamachinery.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Delta 22-540 Handleiding

Beschikbare talen
