Delta 22-560 Handleiding

ALGEMENE VEILIGHEIDSREGELS

Houtbewerking kan gevaarlijk zijn als de veilige en juiste bedieningsprocedures niet worden gevolgd. Zoals met alle machines, zijn er bepaalde gevaren verbonden aan de bediening van het product. Het met respect en voorzichtigheid gebruiken van de machine zal de kans op persoonlijk letsel aanzienlijk verminderen. Echter, als normale veiligheidsmaatregelen over het hoofd worden gezien of genegeerd, kan dit leiden tot persoonlijk letsel van de bediener. Veiligheidsuitrusting zoals beschermkappen, duwstokken, vasthouders, veerplanken, brillen, stofmaskers en gehoorbescherming kunnen uw kans op letsel verminderen. Maar zelfs de beste beschermkap kan een slecht oordeel, onachtzaamheid of onoplettendheid niet goedmaken. Gebruik altijd uw gezond verstand en wees voorzichtig in de werkplaats. Als een procedure gevaarlijk aanvoelt, probeer het dan niet. Bedenk een alternatieve procedure die veiliger aanvoelt.
ONTHOUD: Uw persoonlijke veiligheid is uw verantwoordelijkheid.

Deze machine is uitsluitend ontworpen voor bepaalde toepassingen. Delta Machinery raadt ten zeerste aan om deze machine niet te wijzigen en/of te gebruiken voor een andere toepassing dan waarvoor hij is ontworpen. Als u vragen heeft over een bepaalde toepassing, GEBRUIK de machine NIET voordat u eerst contact hebt opgenomen met Delta om vast te stellen of deze op het product kan of mag worden uitgevoerd.

Technical Service Manager
Delta Machinery
4825 Highway 45 North Jackson, TN 38305
(IN CANADA: 505 SOUTHGATE DRIVE, GUELPH, ONTARIO N1H 6M7)


HET NIET NALEVEN VAN DEZE REGELS KAN LEIDEN TOT ERNSTIG PERSOONLIJK LETSEL

  1. LEES VOOR UW EIGEN VEILIGHEID DE INSTRUCTIEHANDLEIDING VOOR U HET GEREEDSCHAP GAAT GEBRUIKEN. Leer de toepassing en beperkingen van het gereedschap kennen, evenals de specifieke gevaren die eraan verbonden zijn.
  2. HOUD DE BESCHERMKAPPEN OP HUN PLAATS en in werkende staat.
  3. DRAAG ALTIJD EEN OOGBESCHERMING. Draag een veiligheidsbril. Gewone brillen hebben alleen stootvaste glazen; het zijn geen veiligheidsbrillen. Gebruik ook een gezichts- of stofmasker als het zagen stoffig is. Deze veiligheidsbrillen moeten voldoen aan de ANSI Z87.1-eisen. Opmerking: Goedgekeurde brillen hebben Z87 erop gedrukt of gestempeld.
  4. VERWIJDER AFSTELSLEUTELS EN MOERSLEUTELS. Maak er een gewoonte van om te controleren of sleutels en afstelsleutels van het gereedschap zijn verwijderd voordat u het "aanzet".
  5. HOUD HET WERKGEBIED SCHOON. Rommelige ruimtes en werkbanken nodigen uit tot ongelukken.
  6. NIET GEBRUIKEN IN EEN GEVAARLIJKE OMGEVING. Gebruik geen elektrisch gereedschap op vochtige of natte plaatsen, en stel ze niet bloot aan regen. Zorg voor een goed verlichte werkruimte.
  7. HOUD KINDEREN EN BEZOEKERS OP AFSTAND. Alle kinderen en bezoekers moeten op veilige afstand van het werkgebied worden gehouden.
  8. MAAK DE WERKPLAATS KINDERVEILIG – met hangsloten, hoofdschakelaars, of door het verwijderen van de startsleutels.
  9. FORCEER HET GEREEDSCHAP NIET. Het zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
  10. GEBRUIK HET JUISTE GEREEDSCHAP. Forceer het gereedschap of hulpstuk niet om een klus te klaren waarvoor het niet is ontworpen.
  11. DRAAG GESCHIKTE KLEDING. Geen losse kleding, handschoenen, stropdassen, ringen, armbanden of andere sieraden die in bewegende delen vast kunnen komen te zitten. Antislip schoeisel wordt aanbevolen. Draag beschermende haarkleding om lang haar in bedwang te houden.
  12. ZET HET WERK VAST. Gebruik klemmen of een bankschroef om het werk vast te houden wanneer dat praktisch is. Het is veiliger dan het gebruik van uw hand en maakt beide handen vrij om het gereedschap te bedienen.
  13. REIK NIET TE VER. Zorg te allen tijde voor een goede houding en evenwicht.
  14. ONDERHOUD GEREEDSCHAP IN TOPCONDITIE. Houd gereedschap scherp en schoon voor de beste en veiligste prestaties. Volg de instructies voor het smeren en vervangen van accessoires.
  15. KOPPEL GEREEDSCHAP LOS voor onderhoud en bij het vervangen van accessoires zoals messen, bits, frezen, enz.
  16. GEBRUIK AANBEVOLEN ACCESSOIRES. Het gebruik van accessoires en hulpstukken die niet door Delta worden aanbevolen, kan gevaarlijk zijn of een risico op letsel voor personen vormen.
  17. VERMINDER HET RISICO OP ONOPZETTELIJK STARTEN. Zorg ervoor dat de schakelaar in de "UIT"-stand staat voordat u het netsnoer aansluit. In geval van een stroomstoring, zet de schakelaar in de "UIT"-stand.
  18. STA NOOIT OP HET GEREEDSCHAP. Er kan ernstig letsel ontstaan als het gereedschap kantelt of als u per ongeluk in aanraking komt met het snijgereedschap.
  19. CONTROLEER BESCHADIGDE ONDERDELEN. Voor verder gebruik van het gereedschap moet een beschadigde beschermkap of ander onderdeel zorgvuldig worden gecontroleerd om er zeker van te zijn dat het goed werkt en de beoogde functie vervult – controleer de uitlijning van bewegende onderdelen, het vastlopen van bewegende onderdelen, het breken van onderdelen, de montage en alle andere omstandigheden die de werking kunnen beïnvloeden. Een beschadigde beschermkap of ander onderdeel moet op de juiste manier worden gerepareerd of vervangen.
  20. VOEDINGSRICHTING. Voer het werkstuk alleen in een mes of frees tegen de draairichting van het mes of de frees.
  21. LAAT GEREEDSCHAP NOOIT ONBEHEERD DRAAIEN. ZET DE STROOM UIT. Verlaat het gereedschap niet voordat het volledig tot stilstand is gekomen.
  22. BLIJF ALERT, LET OP WAT U DOET EN GEBRUIK UW GEZOND VERSTAND BIJ HET BEDIENEN VAN EEN ELEKTRISCH GEREEDSCHAP. GEBRUIK HET GEREEDSCHAP NIET ALS U MOE BENT OF ONDER INVLOED VAN DRUGS, ALCOHOL OF MEDICATIE. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
  23. ZORG ERVOOR DAT HET GEREEDSCHAP IS LOSGEKOPPELD VAN DE STROOMVOORZIENING terwijl de motor wordt gemonteerd, aangesloten of opnieuw aangesloten.
  24. HET STOF DAT WORDT GEGENEREERD door bepaalde houtsoorten en houtproducten kan schadelijk zijn voor uw gezondheid. Gebruik machines altijd in goed geventileerde ruimtes en zorg voor een goede stofafzuiging. Gebruik waar mogelijk stofafzuigsystemen voor hout.

  25. SOMMIG STOF DAT ONTSTAAT DOOR SCHUREN, ZAGEN, SLIJPEN, BOREN EN ANDERE BOUWWERKZAAMHEDEN bevat chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:
    • lood uit verf op loodbasis,
    • kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en
    • arseen en chroom uit chemisch behandeld hout.

      Uw risico op blootstelling hieraan varieert, afhankelijk van hoe vaak u dit type werk uitvoert. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals die stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

BEWAAR DEZE INSTRUCTIES.

Raadpleeg ze vaak en gebruik ze om anderen te instrueren.

AANVULLENDE VEILIGHEIDSREGELS VOOR SCHAAFMACHINES

  1. GEBRUIK uw gereedschap NIET voordat het volledig is gemonteerd en geïnstalleerd volgens de instructies.
  2. ALS U NIET volledig vertrouwd bent met de werking van schaafmachines, vraag dan advies aan uw supervisor, instructeur of andere gekwalificeerde persoon.
  3. ZORG ERVOOR dat de bedradingscodes en aanbevolen elektrische aansluitinstructies worden gevolgd en dat de machine goed is geaard.
  4. VOER alle aanpassingen uit met de stroom uitgeschakeld.
  5. KOPPEL de machine los van de stroombron bij het uitvoeren van reparaties.
  6. ZET de schaafmachine NOOIT "AAN" voordat u de tafel hebt ontdaan van alle objecten (gereedschap, houtresten, enz.).
  7. HOUD messen scherp en vrij van alle roest en pek.
  8. VOER nooit schaafwerkzaamheden uit met de beschermkap verwijderd.
  9. HOUD vingers en handen uit de buurt van het snijgebied.
  10. REIK nooit onder de snijkop terwijl de machine draait.
  11. HOUD vingers en handen uit de buurt van de opening voor de spaanafvoer. De snijkop draait met extreem hoge snelheden.
  12. VOER het werkstuk nooit in de uitvoerkant van de machine.
  13. ONDERSTEUN het werkstuk te allen tijde voldoende.
  14. WANNEER U extra lange werkstukken schaaft, ZORG ER DAN VOOR dat het materiaal aan de invoer- en uitvoerkant op tafelhoogte wordt ondersteund.
  15. START de machine nooit met het werkstuk in contact met de snijkop.
  16. ZORG ERVOOR dat het werkstuk vrij is van spijkers en andere vreemde voorwerpen die letsel of schade aan de messen kunnen veroorzaken.
  17. ZORG ERVOOR dat de messen goed zijn vastgezet in de snijkop, zoals uitgelegd in de instructiehandleiding, voordat u de stroom inschakelt.
  18. LAAT de snijkop altijd op volle snelheid komen voordat u hem gebruikt.
  19. ALS ER TIJDENS DE WERKING een neiging is dat het gereedschap kantelt, glijdt of op het steunvlak loopt, ZORG ER DAN VOOR DAT HET GEREEDSCHAP AAN HET STEUNVLAK IS BEVESTIGD.
  20. VOER geen schaafwerkzaamheden uit op materiaal dat korter is dan 10 inch, smaller dan 3/4 inch, breder dan 12-1/2 inch of dunner dan 3/16 inch.
  21. VOORDAT U de machine verlaat, moet u ervoor zorgen dat het werkgebied schoon is.
  22. ALS een onderdeel van uw schaafmachine ontbreekt, beschadigd is of op enigerlei wijze defect raakt, of als een elektrisch onderdeel niet goed werkt, schakel dan de schakelaar uit en trek de stekker uit het stopcontact. Vervang ontbrekende, beschadigde of defecte onderdelen voordat u de werkzaamheden hervat.

  23. Wanneer het gereedschap niet in gebruik is, moet de schakelaar in de "UIT"-stand worden vergrendeld om ongeoorloofd gebruik te voorkomen.
  24. AANVULLENDE INFORMATIE over de veilige en juiste bediening van dit product is verkrijgbaar bij de Nationale Veiligheidsraad, 1121 Spring Lake Drive, Itasca, IL 60143-3201 in de Accident Prevention Manual for Industrial Operation en ook in de Safety Data Sheets van de NSC. Raadpleeg ook de American National Standards Institute ANSI 01.1 Safety Requirements for Woodworking Machinery en de U.S. Department of Labor OSHA 1910.213 Regulations.

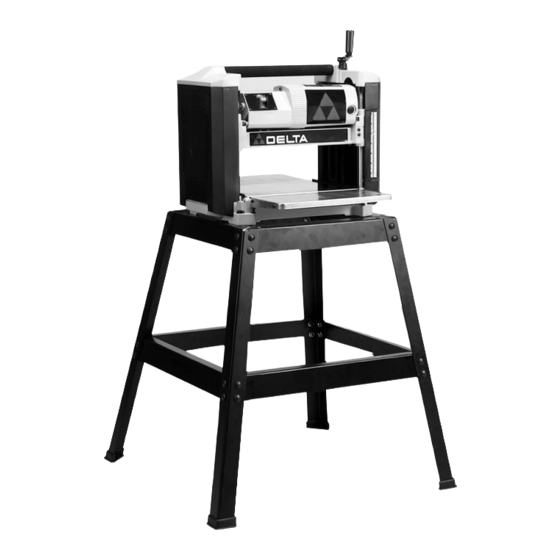

LET OP: DE FOTO OP DE HANDLEIDING LAAT HET HUIDIGE PRODUCTIEMODEL ZIEN. ALLE ANDERE ILLUSTRATIES ZIJN SLECHTS REPRESENTATIEF EN TONEN MOGELIJK NIET DE WERKELIJKE KLEUR, LABELING OF ACCESSOIRES.

VOORWOORD

Delta Model 22-560 is een 12½" (317 mm) draagbare schaafmachine. Het heeft de volgende snijcapaciteit: 12½" (317 mm) breedte, 6" (152 mm) dikte en 3/32" (3 mm) maximale snedediepte. Kenmerken omvatten: basis machine met krachtige 15 ampère, 120 volt motor, stofkoker, tweekoppige snijkop met dubbelzijdige omkeerbare messen, mesinstallatiegereedschap en moersleutel.

UITPAKKEN EN REINIGEN

Pak de machine en alle losse onderdelen voorzichtig uit de verzendverpakking. Verwijder de beschermfolie van het tafeloppervlak. Afbeeldingen 1 en 2 illustreren de schaafmachine en alle losse onderdelen die bij uw machine worden geleverd. Raadpleeg het gedeelte van deze handleiding met de titel "MESSEN VERVANGEN" en verwijder de snijkopbeschermer. Verwijder de beschermlaag van de snijkop. Deze coating kan worden verwijderd met een zachte doek die is bevochtigd met kerosine (gebruik geen aceton, benzine of lakverdunner voor dit doel.)


ER MOET VOORZICHTIG TE WERK WORDEN GEGAAN BIJ HET REINIGEN VAN DE SNIJKOP, OMDAT DE MESSEN ZICH IN DE SNIJKOP BEVINDEN EN DEZE MESSEN ERG SCHERP ZIJN. Vervang na het reinigen van de snijkop de snijkopbeschermer.

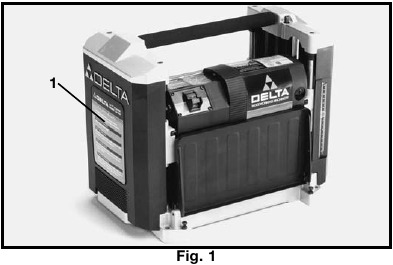

UITPAKKEN EN REINIGEN Afb. 1

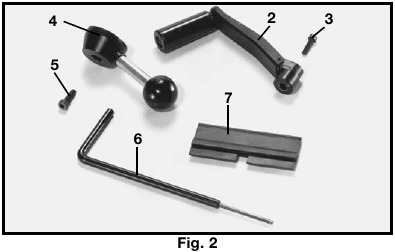

UITPAKKEN EN REINIGEN Afb. 2

  1. 12½" draagbare schaafmachine
  2. Hendel voor het heffen en neerlaten van de snijkop
  3. M5 - 20 mm zeskantkopbout
  4. Vergrendelingshendel van de snijkop
  5. M6 - 20 mm speciale zeskantkopbout
  6. Moersleutel- en hendelmontage
  7. Mesoverdrachtgereedschap

MONTAGE

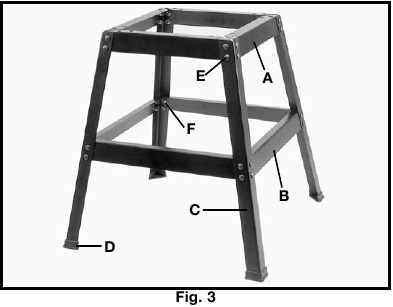

Standaardmontage voor model 22-565

Standaardmontage voor model 22-565

  1. Bovenste versteviging 17-7/8" (4)
  2. Onderste versteviging 22-1/4" (4)
  3. Poot (4)
  4. Rubberen voetjes (4)
  5. Verzonken bout M8 x 1.25 x 16 (32)
  6. Flensmoer M8 x 1.25 (36)
    * Flensschroef met zeskantkop M8 x 1.25 x 35 (4) (Voor het bevestigen van de vandiktebank aan de standaard) * niet afgebeeld
  1. Lijn de gaten in de onderste verstevigingen (B) Afb. 3 uit met de gaten in de poten (C), steek een verzonken bout (E) door de poot en de onderste versteviging, en draai de flensmoer (F) op de verzonken bout. Herhaal dit proces voor de overige gaten in de onderste verstevigingen en tafelpoten. Draai de hardware op dit moment niet volledig vast.
  2. Monteer de bovenste verstevigingen (A) Afb. 3 op de poten (C) op dezelfde manier als in stap 1.
  3. Plaats de rubberen voetjes (D) Afb. 3 op het uiteinde van de poten (C) en draai alle hardware op dit moment vast.

UITKLAPBARE VERLENGTAFELS

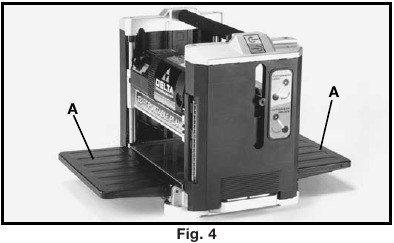

De aanvoer- en afvoerverlengtafels (A) Afb. 4 worden aan de machine bevestigd en in de "OMHOOG"-positie verzonden. Draai beide tafelverlengstukken in de omlaag-positie, zoals afgebeeld. Het bovenste oppervlak van de tafelverlengstukken moet gelijk liggen met de vandiktetafel. Raadpleeg voor controle en aanpassing, indien nodig, het gedeelte van deze handleiding met de titel "VERLENGTAFELS WATERPAS STELLEN."

UITKLAPBARE VERLENGTAFELS

MONTAGE VAN DE BLOKKEERHENDEL VAN DE MESSENAS

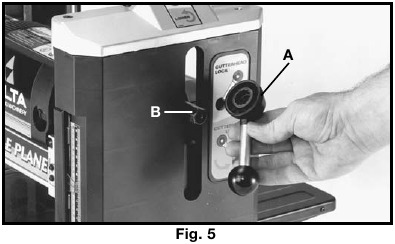

  1. Monteer de blokkeerhendel van de messenas (A) Afb. 5 op de as (B).
    MONTAGE VAN DE BLOKKEERHENDEL VAN DE MESSENAS Afb. 5

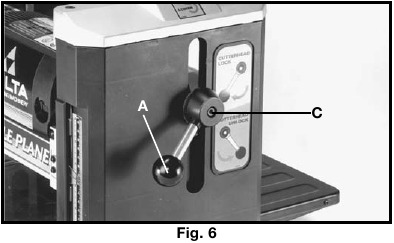

  2. Bevestig de blokkeerhendel van de messenas (A) Afb. 6 aan de as met behulp van de speciale M6 - 20mm zeskant-dopschroef (C), met de meegeleverde sleutel.
    MONTAGE VAN DE BLOKKEERHENDEL VAN DE MESSENAS Afb. 6

MONTAGE VAN DE HENDEL VOOR HET VERHOGEN EN VERLAGEN VAN DE MESSENAS

  1. Monteer de hendel voor het verhogen en verlagen van de messenas (A) Afb. 7 op de as (B) en zorg ervoor dat het platte vlak op de as in het platte vlak in de hendel grijpt.

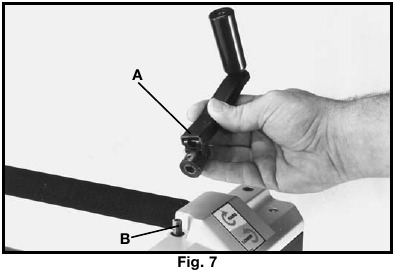

    MONTAGE VAN DE HENDEL VOOR HET VERHOGEN EN VERLAGEN VAN DE MESSENAS Afb. 7

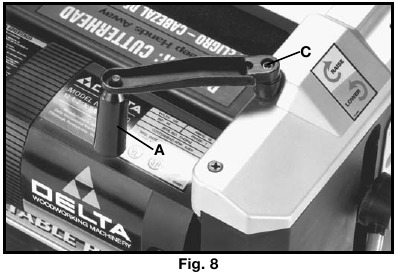

  2. Bevestig de hendel voor het verhogen en verlagen van de messenas (A) Afb. 8 aan de as met behulp van de M5 x 20mm zeskant-dopschroef (C) met de meegeleverde sleutel.
    MONTAGE VAN DE HENDEL VOOR HET VERHOGEN EN VERLAGEN VAN DE MESSENAS Afb. 8

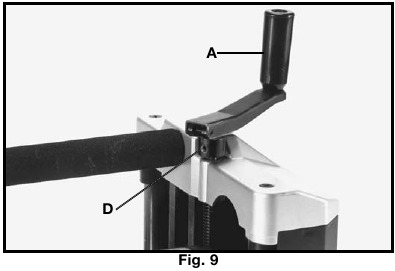

  3. Draai de hendel (A) naar de werkstand zoals weergegeven in Afb. 9 en draai de stelschroef (D) vast.
    MONTAGE VAN DE HENDEL VOOR HET VERHOGEN EN VERLAGEN VAN DE MESSENAS Afb. 9

DE VANDIKTEBANK AAN HET ONDERSTEUNENDE OPPERVLAK BEVESTIGEN

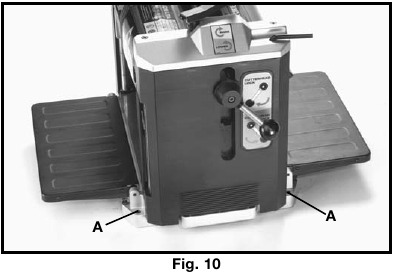

Als de vandiktebank tijdens het gebruik de neiging heeft om te kantelen, te verschuiven of op het ondersteunende oppervlak te bewegen, moet de vandiktebank aan het ondersteunende oppervlak worden bevestigd met behulp van de vier gaten in de basis van de machine, waarvan er twee worden weergegeven bij (A) Afb. 10. Gebruik de vandiktebank alleen op een vlak, horizontaal oppervlak.

Als de vandiktebank aan de standaard is gemonteerd, plaatst u de vandiktebank op de standaard en lijnt u de vier gaten in de basis van de machine, waarvan er twee worden weergegeven bij (A) Afb. 10, uit met de vier gaten in de bovenkant van de standaard. Plaats de flensbout met zeskantkop door de gaten in de vandiktebank en de standaard, en draai de flensmoer op de flensbout met zeskantkop en draai deze stevig vast. Gebruik de vandiktebank alleen op een vlak, horizontaal oppervlak als deze aan de standaard is bevestigd.

DE VANDIKTEBANK AAN HET ONDERSTEUNENDE OPPERVLAK BEVESTIGEN

HET GEREEDSCHAP OP DE STROOMBRON AANSLUITEN

STROOMAANSLUITINGEN

Er moet een afzonderlijk elektrisch circuit voor uw gereedschap worden gebruikt. Dit circuit mag niet minder zijn dan draad nr. 12 en moet worden beschermd met een 20 Ampère trage zekering. Als er een verlengsnoer wordt gebruikt, gebruik dan alleen 3-draads verlengsnoeren met 3-polige geaarde stekkers en 3-gaats stopcontacten die de stekker van het gereedschap accepteren. Voordat u de motor op het elektriciteitsnet aansluit, moet u ervoor zorgen dat de schakelaar in de "UIT" (OFF)-stand staat en zorg ervoor dat de elektrische stroom dezelfde kenmerken heeft als aangegeven op het gereedschap. Alle leidingaansluitingen moeten goed contact maken. Gebruik bij een lage spanning beschadigt de motor.


STEL HET GEREEDSCHAP NIET BLOOT AAN REGEN EN GEBRUIK HET GEREEDSCHAP NIET OP VOCHTIGE LOCATIES.

MOTORSPECIFICATIES

Uw gereedschap is bedraad voor 120 volt, 60 HZ wisselstroom. Voordat u het gereedschap op de stroombron aansluit, moet u ervoor zorgen dat de schakelaar in de "UIT" (OFF)-stand staat.

AARDINGSINSTRUCTIES


DIT GEREEDSCHAP MOET TIJDENS GEBRUIK GEAARD ZIJN OM DE BEDIENER TE BESCHERMEN TEGEN ELEKTRISCHE SCHOKKEN.

  1. Alle geaarde, snoergebonden gereedschappen:
    In het geval van een storing of defect biedt aarding een pad met de minste weerstand voor elektrische stroom om het risico op elektrische schokken te verminderen. Dit gereedschap is uitgerust met een elektrisch snoer met een aardgeleider en een aardingsstekker. De stekker moet in een passend stopcontact worden gestoken dat correct is geïnstalleerd en geaard in overeenstemming met alle lokale voorschriften en verordeningen.
    Wijzig de meegeleverde stekker niet - als deze niet in het stopcontact past, laat dan het juiste stopcontact installeren door een gekwalificeerde elektricien. Een onjuiste aansluiting van de aardgeleider kan leiden tot het risico op elektrische schokken. De geleider met isolatie met een buitenoppervlak dat groen is met of zonder gele strepen is de aardgeleider. Als reparatie of vervanging van het elektrische snoer of de stekker nodig is, sluit de aardgeleider dan niet aan op een stroomvoerende aansluiting.
    Neem contact op met een gekwalificeerde elektricien of onderhoudspersoneel als de aardingsinstructies niet volledig worden begrepen, of als u twijfelt of het gereedschap correct is geaard.
    Gebruik alleen 3-draads verlengsnoeren met 3-polige geaarde stekkers en 3-gaats stopcontacten die de stekker van het gereedschap accepteren, zoals weergegeven in Afb. 11.

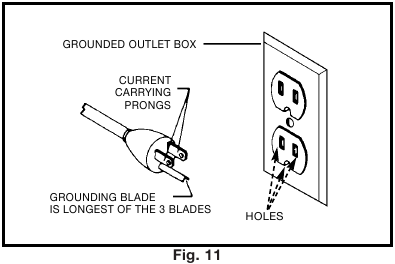

    AARDINGSINSTRUCTIES Afb. 11
    Repareer of vervang beschadigde of versleten snoeren onmiddellijk.
  2. Geaarde, snoergebonden gereedschappen die bedoeld zijn voor gebruik op een voedingscircuit met een nominale spanning van minder dan 150 volt:
    Dit gereedschap is bedoeld voor gebruik op een circuit met een stopcontact dat eruitziet als het stopcontact dat is afgebeeld in Afb. 11. Het gereedschap heeft een aardingsstekker die eruitziet als de stekker die is afgebeeld in Afb. 11. Een tijdelijke adapter, die eruitziet als de adapter die is afgebeeld in Afb. 12, kan worden gebruikt om deze stekker aan te sluiten op een 2-gaats stopcontact, zoals weergegeven in Afb. 12, als er geen correct geaard stopcontact beschikbaar is. De tijdelijke adapter mag alleen worden gebruikt totdat een correct geaard stopcontact kan worden geïnstalleerd door een gekwalificeerde elektricien. De groen gekleurde starre lip, het oog en dergelijke, die zich uitstrekken vanaf de adapter, moeten worden aangesloten op een permanente aarde, zoals een correct geaarde stopcontactdoos. Wanneer de adapter wordt gebruikt, moet deze op zijn plaats worden gehouden met een metalen schroef.
    AARDINGSINSTRUCTIES Afb. 12
    OPMERKING: In Canada is het gebruik van een tijdelijke adapter niet toegestaan door de Canadian Electric Code.


ZORG ER IN ALLE GEVALLEN VOOR DAT HET BETREFFENDE STOPCONTACT CORRECT IS GEAARD. ALS U HET NIET ZEKER WEET, LAAT DAN EEN GEKWALIFICEERDE ELEKTRICIEN HET STOPCONTACT CONTROLEREN.

VERLENGSNOEREN

Gebruik de juiste verlengsnoeren. Zorg ervoor dat uw verlengsnoer in goede staat is en een 3-draads verlengsnoer is met een 3-polige geaarde stekker en een 3-gaats stopcontact dat de stekker van het gereedschap accepteert. Wanneer u een verlengsnoer gebruikt, zorg er dan voor dat u er een gebruikt die zwaar genoeg is om de stroom van het gereedschap te geleiden. Een te klein snoer veroorzaakt een daling van de lijnspanning, wat resulteert in vermogensverlies en oververhitting. Afb. 13 toont de juiste dikte die u moet gebruiken, afhankelijk van de snoerlengte. Gebruik bij twijfel de volgende dikkere dikte. Hoe kleiner het diktenummer, hoe dikker het snoer.

MINIMALE DIKTE VERLENGSNOER
AANBEVOLEN MATEN VOOR GEBRUIK MET STATIONAIR ELEKTRISCH GEREEDSCHAP
Ampère
Waarde
Volt Totale lengte van
Snoer in voet
Dikte van
Verlengsnoer
0-6
0-6
0-6
0-6
120
120
120
120
tot 25
25-50
50-100
100-150
18 AWG
16 AWG
16 AWG
14 AWG
6-10
6-10
6-10
6-10
120
120
120
120
tot 25
25-50
50-100
100-150
18 AWG
16 AWG
14 AWG
12 AWG
10-12
10-12
10-12
10-12
120
120
120
120
tot 25
25-50
50-100
100-150
16 AWG
16 AWG
14 AWG
12 AWG
12-16
12-16
12-16
120
120
120
tot 25
25-50
14 AWG
12 AWG
MEER DAN 50 VOET NIET AANBEVOLEN

Afb. 13

BEDIENINGSORGANEN EN AANPASSINGEN

DE DIKTEBANK STARTEN EN STOPPEN

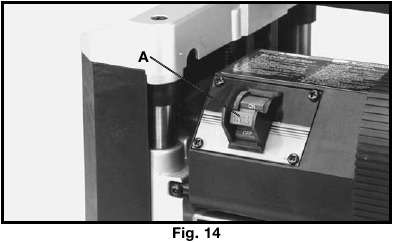

De aan/uit-schakelaar (A) Fig. 14, bevindt zich aan de voorkant van de diktebankmotor. Om de machine "ON" (AAN) te zetten, zet u de schakelaar in de bovenste stand. Om de machine "OFF" (UIT) te zetten, zet u de schakelaar in de onderste stand.

DE DIKTEBANK STARTEN EN STOPPEN

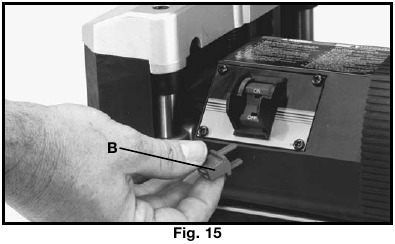

DE SCHAKELAAR VERGRENDELEN IN DE "OFF" (UIT)-STAND

Wanneer het gereedschap niet in gebruik is, moet de schakelaar in de "OFF" (UIT)-stand worden vergrendeld om onbevoegd gebruik te voorkomen. Dit kan door de schakelaarhendel (B) Fig. 15 vast te pakken en deze uit de schakelaar te trekken, zoals weergegeven. Met de schakelaarhendel verwijderd, werkt de schakelaar niet. Mocht de schakelaarhendel echter worden verwijderd terwijl de machine draait, dan kan de schakelaar één keer "OFF" (UIT) worden gezet, maar kan deze niet opnieuw worden gestart zonder de schakelaarhendel te plaatsen.

SCHAKELAAR VERGRENDELEN IN DE “OFF” (UIT)-STAND

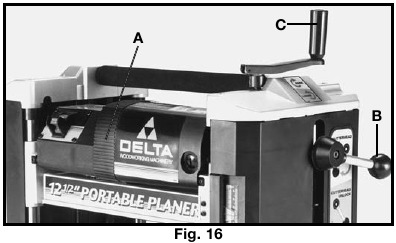

KOPASSEMBLAGE OMHOOG EN OMLAAG BRENGEN

De kopassemblage (A) Fig. 16, bevat de messenkop, invoerrollen, spaanafleider en motor. Het omhoog en omlaag brengen van de kopassemblage regelt de snedediepte op uw diktebank. Om de kopassemblage omhoog of omlaag te brengen, draait u de vergrendelingshendel van de messenkop (B) tegen de klok in om de messenkop te ontgrendelen en draait u de hendel voor het omhoog en omlaag brengen van de messenkop (C) met de klok mee om de messenkop omhoog te brengen of tegen de klok in om de messenkop omlaag te brengen. Eén omwenteling van de hendel verplaatst de messenkop 3/32" omhoog of omlaag. VOOR HET BESTE RESULTAAT, VERGRENDEL ALTIJD DE MESSENKOP OP ZIJN PLAATS DOOR HENDEL (B) MET DE KLOK MEE TE DRAAIEN VOORDAT U SCHAAFT.

KOPASSEMBLAGE OMHOOG EN OMLAAG BRENGEN

SCHAAL EN AANWIJZER

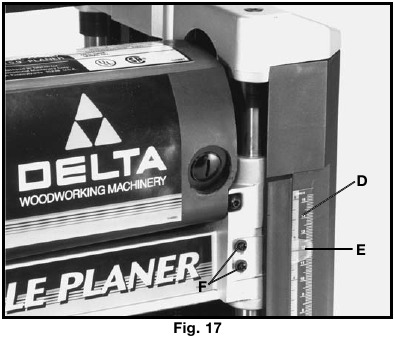

Een dubbele Engelse/metrische schaal (D) Fig. 17, en aanwijzer (E) is gunstig gelegen aan de voorkant van de machine en geeft de dikte van het afgewerkte werkstuk aan. De aanwijzer kan worden aangepast door een stuk hout door de machine te laten lopen. Meet de dikte van het werkstuk en als een aanpassing nodig is, draai dan twee schroeven (F) los en pas de aanwijzer dienovereenkomstig aan. Draai vervolgens twee schroeven vast.

SCHAAL EN AANWIJZER

LET OP: Eén omwenteling van de hendel voor het omhoog en omlaag brengen, verplaatst de messenkop 3/32 inch omhoog of omlaag.

Een snedediepte van 3/32" kan worden gemaakt in zachte houtsoorten op voorraad tot 8" breed en in harde houtsoorten op voorraad tot 7" breed; zie de tabel in Fig. 18.

Voor 10" en 12" breed zacht hout raden we een maximale snedediepte van 1/16" aan. Voor 10" en 12" breed hard hout wordt een maximale snedediepte van 3/64" aanbevolen; zie de tabel in Fig. 18.

AANBEVOLEN SNEDEDIEPTE


EEN SNEDEDIEPTE VAN 3/32" KAN WORDEN GEMAAKT IN 10" EN 12" BREED ZACHT EN HARD HOUT; ECHTER KAN CONTINU GEBRUIK OP DEZE DIEPTE VOORTIJDIG MOTORUITVAL VEROORZAKEN.

TAFELVERLENGSTUKKEN WATERPAS ZETTEN

Voor optimale prestaties moeten de tafelverlengstukken, waarvan er één wordt weergegeven bij (A) Fig. 19, waterpas staan met de diktebanktafel. Om dit te controleren en indien nodig aan te passen, gaat u als volgt te werk:

  1. ONTKOPPEL HET GEREEDSCHAP VAN DE STROOMBRON.

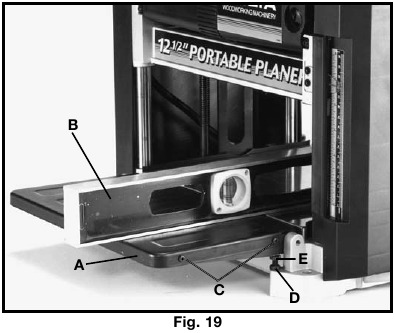

  2. Plaats een rechte rand (B) Fig. 19, op de diktebanktafel met één uiteinde van de rechte rand dat zich uitstrekt over het invoertafelverlengstuk (A) zoals afgebeeld. Controleer of het tafelverlengstuk waterpas staat met de diktebanktafel aan beide uiteinden van het tafelverlengstuk.
    TAFELVERLENGSTUKKEN WATERPAS ZETTEN
  3. Als een aanpassing nodig is, draai dan de borgmoer (D) los en pas de stopschroef (E) aan elk uiteinde van de tafel (A) aan totdat het tafelverlengstuk waterpas staat met de diktebanktafel. Draai vervolgens de borgmoer vast. Controleer opnieuw en zorg ervoor dat de binnenrand van het tafelverlengstuk waterpas staat met de diktebanktafel.
    LET OP: Draai indien nodig de twee schroeven (C) los, pas het tafelverlengstuk aan en draai de twee schroeven vast.
  4. Pas het tegenovergestelde uiteinde van het tafelverlengstuk (A) op dezelfde manier aan. Zorg ervoor dat de tafel stevig wordt ondersteund in de waterpasstand, zelfs met neerwaartse druk op de tafel.
  5. Controleer en pas het uitvoertafelverlengstuk op dezelfde manier aan.

OPBERGRUIMTE MESOVERBRENGGEREEDSCHAP

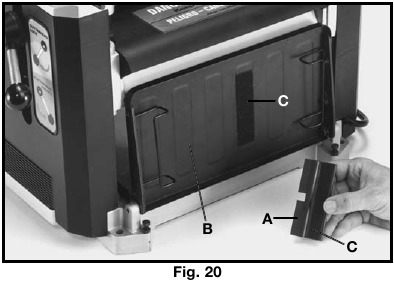

  1. Het mesoverbrenggereedschap (A) Fig. 20, dat bij uw diktebank wordt geleverd, kan gemakkelijk onder het uitvoertafelverlengstuk (B) worden opgeborgen wanneer het niet wordt gebruikt. Een klittenbandstrook (C) is aanwezig op het gereedschap en onder de tafel voor dit doel.
    OPBERGRUIMTE MESOVERBRENGGEREEDSCHAP Fig. 20

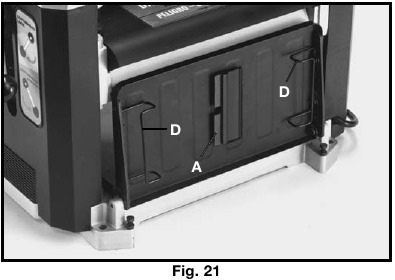

  2. Afbeelding 21 toont het mesoverbrenggereedschap (A) dat is opgeborgen onder het uitvoertafelverlengstuk.
    OPBERGRUIMTE MESOVERBRENGGEREEDSCHAP Fig. 21

SNOEROPBERGING

  1. Onder het uitvoertafelverlengstuk zijn draadhangers (D) Fig. 21 aangebracht om het stroomkoord van de diktebank op te bergen wanneer de machine niet in gebruik is.

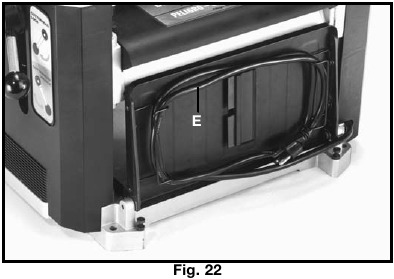

  2. Afbeelding 22 toont het stroomkoord (E) van de diktebank dat om de draadhangers is gewikkeld.
    SNOEROPBERGING

SLEUTELOPBERGING

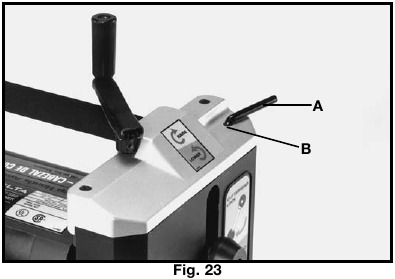

De sleutel en de sleutelhouder (A) Fig. 23, kunnen worden opgeborgen in het gat (B) aan de rechterachterkant van de machine, zoals afgebeeld.

SLEUTELOPBERGING

DRAAGHENDEL/MATERIAALOVERDRACHTSTANG

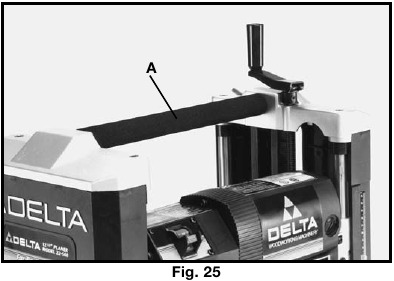

  1. Uw diktebank is voorzien van een met schuim beklede draagbeugel (A) Fig. 25, die zich bovenop de machine bevindt, voor het eenvoudig transporteren van de diktebank. Er zijn ook draagbeugels aan de basis van de diktebank aan elke kant aangebracht, waarmee u de machine gemakkelijk kunt optillen.
    DRAAGHENDEL/MATERIAALOVERDRACHTSTANG Fig. 25

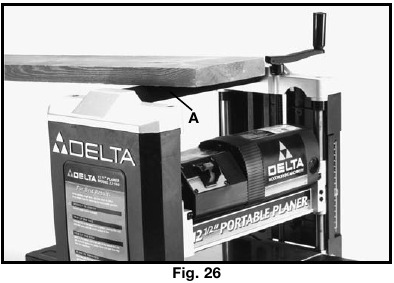

  2. De draagbeugel (A) Fig. 26, dient ook als materiaaloverdrachtstang voor het overbrengen van materiaal van de uitvoer- naar de invoerkant van de machine. Dit is handig bij het schaven van lang materiaal, omdat het werkstuk gemakkelijk kan worden teruggebracht naar de invoerkant van de machine voor extra sneden.
    DRAAGHENDEL/MATERIAALOVERDRACHTSTANG Fig. 26

MESSEN VERVANGEN

De messen die bij uw diktebank worden geleverd, zijn dubbelzijdig en omkeerbaar, waardoor u de messen van kop tot staart kunt draaien wanneer één rand bot of afgebroken is. Om de messen te verwisselen, gaat u als volgt te werk:

  1. ONTKOPPEL HET GEREEDSCHAP VAN DE STROOMBRON.
  2. Breng de kopassemblage helemaal omhoog.

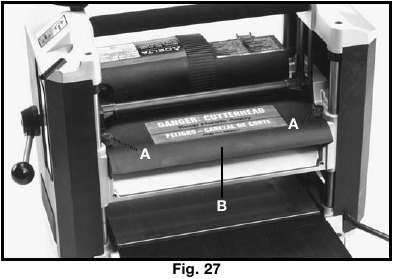

  3. Verwijder twee schroeven (A) Fig. 27 en verwijder de messenkopbeschermer (B) door deze recht naar buiten te trekken.

    DE MESSEN ZIJN SCHERP.

    MESSEN VERVANGEN Fig. 27
  4. Figuur 29 toont de verwijderde messenkopbeschermer, waardoor de messenkop (C) zichtbaar wordt.

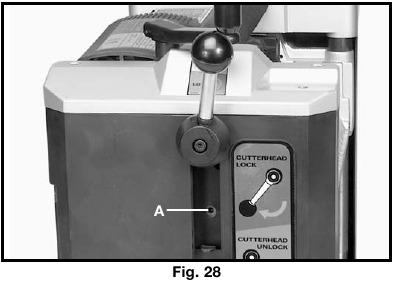

  5. Draai de messenkop met behulp van de meegeleverde sleutel door het uiteinde van de sleutel in het zeshoekige gat (A) Fig. 28 te steken. Draai de messenkop totdat de messenkopvergrendeling (D) Fig. 29 in de messenkop (C) grijpt en deze vergrendelt.
    MESSEN VERVANGEN Fig. 28

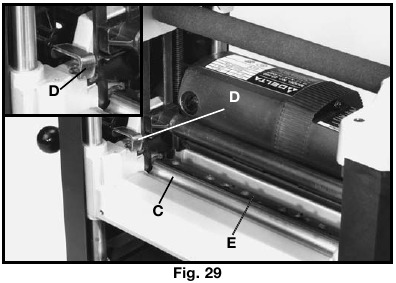

  6. Figuur 29 toont de messenkop (C) die op zijn plaats is vergrendeld, waardoor de mesvergrendelingsstang (E) toegankelijk is.
    MESSEN VERVANGEN Fig. 29

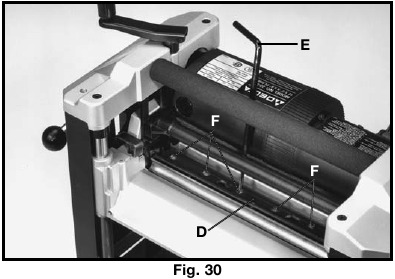

  7. Draai met de meegeleverde sleutel (E) Fig. 30 de zes schroeven, waarvan er vijf worden weergegeven bij (F), slechts zo ver los totdat de vergrendelingsstang (D) loskomt van het mes, waardoor het mes kan worden verwijderd.
    MESSEN VERVANGEN Fig. 30

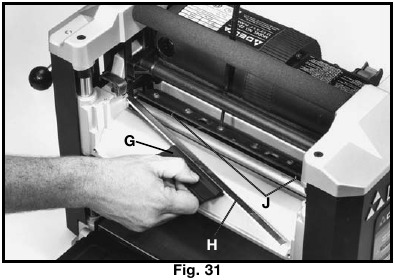

  8. Steek het mesoverbrenggereedschap (G) Fig. 31 onder het midden van het mes. Til het mesoverbrenggereedschap omhoog totdat het mes (H) loskomt van de pennen (J) en trek het mes eruit en verwijder het, zoals afgebeeld.
    LET OP: Het mesoverbrenggereedschap is gemagnetiseerd, waardoor het aan het mes kan worden bevestigd.
    MESSEN VERVANGEN Fig. 31

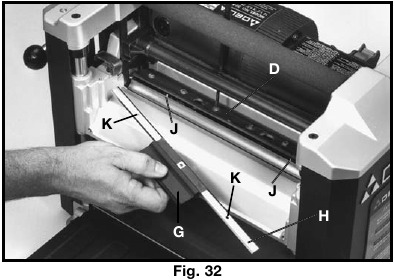

  9. Draai het mes (H) Fig. 32, van kop tot staart, of plaats bij gebruik van een nieuw mes het mesoverbrenggereedschap (G) bovenop het mes, zoals afgebeeld. Plaats het mes in de messenkop met de afschuining omhoog onder de vergrendelingsstang (D), en zorg ervoor dat de pennen (J) in de messenkop in de gaten (K) in het mes grijpen.
    MESSEN VERVANGEN Fig. 32

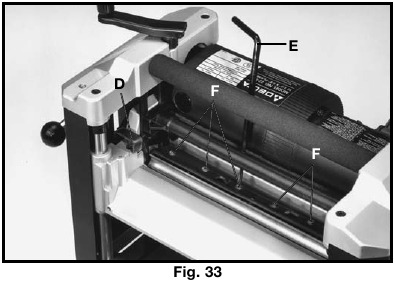

  10. Verwijder het mesoverbrenggereedschap en draai de zes schroeven, waarvan er vijf worden weergegeven bij (F) Fig. 33, vast met de meegeleverde sleutel (E).
    MESSEN VERVANGEN Fig. 33
  11. Vervang het andere mes door de kop 180 graden te draaien en herhaal STAP 5 T/M 10.

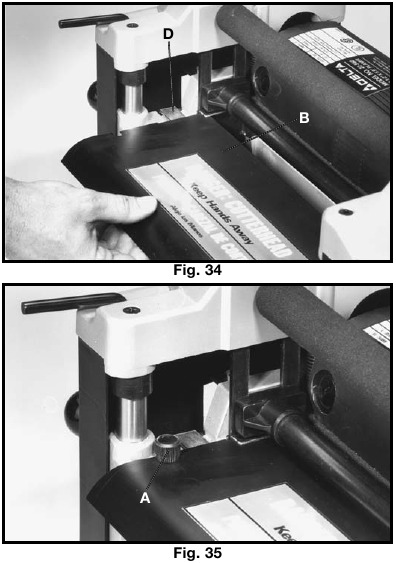

  12. Plaats de messenkopbeschermer (B) Fig. 34 terug en zorg ervoor dat de messenkopvergrendeling (D) is ingedrukt en zich onder de beschermer bevindt, zoals afgebeeld. Schuif de beschermer zo ver mogelijk naar binnen en plaats twee schroeven terug, waarvan er één wordt weergegeven bij (A) Fig. 35. Deze schroeven zijn verwijderd in STAP 3.
    MESSEN VERVANGEN Fig. 34 - Fig. 35

DE HOOGTE VAN DE UITVOERROL AANPASSEN

  1. ONTKOPPEL HET GEREEDSCHAP VAN DE STROOMBRON.
  2. De uitvoerrol is in de fabriek afgesteld op 0,020" onder de snijcirkel. Om de uitvoerrol te controleren en aan te passen, hebt u een zelfgemaakt kaliberblok van hardhout nodig. Dit kaliberblok kan worden gemaakt aan de hand van de afmetingen die in Fig. 36 worden weergegeven. LET OP: Zorg ervoor dat de hoogte van het blok precies 4 " is.
    MESSEN VERVANGEN Fig. 36
  3. Zorg ervoor dat de messen correct in de messenkop zijn geplaatst, zoals uitgelegd onder "MESSEN VERVANGEN."

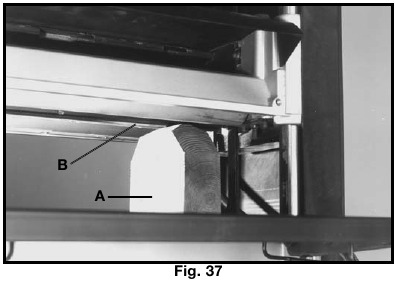

  4. Plaats het kaliberblok (A) Fig. 37, op de tafel, over een voelermaat van 0,020" en plaats het kaliberblok (A) direct onder de messenkop. Breng de kopassemblage omhoog of omlaag en draai de messenkop, door STAP 5 onder "MESSEN VERVANGEN," te volgen, totdat een van de messen (B) net de bovenkant van het kaliberblok raakt wanneer het mes zich op het laagste punt bevindt. Draai vervolgens de vergrendelingshendel van de messenkop vast.
    MESSEN VERVANGEN Fig. 37

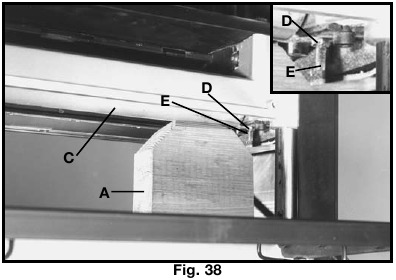

  5. Verplaats het kaliberblok (A) Fig. 38, min de voelermaat, onder een uiteinde van de uitvoerrol (C) zoals afgebeeld. De onderkant van de uitvoerrol moet net de bovenkant van het kaliberblok raken.
  6. Als de hoogte van de uitvoerrol moet worden aangepast, draai dan de borgmoer (D) Fig. 38 los en draai de stelschroef (E) totdat de uitvoerrol net het kaliberblok (A) raakt. Draai de borgmoer vast nadat de aanpassing is gemaakt.
  7. Herhaal deze aanpassing aan het tegenovergestelde uiteinde van de uitvoerrol (C) Fig. 38.
    MESSEN VERVANGEN Fig. 38

BEDIENINGSTIPS

Wanneer u uw machine gebruikt, kunt u deze paar eenvoudige stappen volgen om de best mogelijke resultaten te bereiken.

  1. Maak één kant recht – Voer één kant van de plank over een voegmachine en maak dunne sneden bij elke doorgang totdat het hele oppervlak vlak is.
  2. Schaaf op dikte – Plaats de kant die u zojuist hebt bewerkt in STAP 1 met de voorkant naar beneden en voer de plank door de diktebank, schaaf totdat deze kant vlak is. Schaaf vervolgens beide kanten van de plank totdat u tevreden bent met de dikte, maak dunne sneden en wissel bij elke doorgang van kant. Als u tijdens het schaven merkt dat de plank draait, kromtrekt of buigt, herhaal dan STAP 1 en maak één kant recht.
  3. Zorg bij het schaven van lang materiaal voor tafelverlengstukken om de invoer- en uitvoerkant van het werkstuk te ondersteunen.
  4. Voor het beste resultaat vergrendelt u altijd de messenkop voordat u gaat schaven, schaaft u alleen met de nerf mee en houdt u de diktebanktafel schoon. Breng af en toe was aan op het tafeloppervlak om de wrijving tijdens het schaven te verminderen.
  5. Dwarsdoorsnede tot de uiteindelijke lengte – Maak het hout op de uiteindelijke lengte door, om eventuele snippers te verwijderen die tijdens het schaven zijn ontstaan.

LET OP: DE MESSEN OP DE DIKTEBANK SLIJTEN NIET GELIJKMATIG DOOR HET HOUT ELKE KEER DOOR DEZELFDE PLEK OP DE TAFEL TE VOEREN. VOER HET HOUT INDIEN MOGELIJK DOOR DE DIKTEBANK OP VERSCHILLENDE PLEKKEN OP DE TAFEL OM ONGELIJKMATIGE SLIJTAGE VAN DE MESSEN TE HELPEN ELIMINEREN.

ONDERHOUD

BORSTELINSPECTIE EN -VERVANGING

KOPPEL HET GEREEDSCHAP LOS VAN DE STROOMVOORZIENING.

De levensduur van de borstel varieert. Het hangt af van de belasting van de motor. Controleer de borstels na de eerste 50 uur gebruik voor een nieuwe machine of nadat een nieuwe set borstels is geïnstalleerd. Na de eerste controle onderzoekt u ze na ongeveer elke 10 uur gebruik totdat vervanging noodzakelijk is.

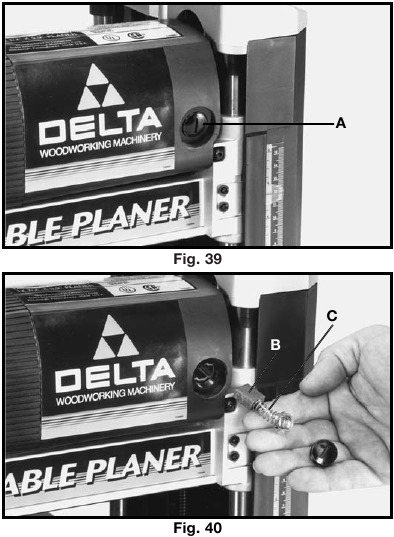

De borstelhouders, waarvan er één is weergegeven in (A) Afb. 39, bevinden zich tegenover elkaar op de motorbehuizing. Afb. 40 illustreert een van de borstels die zijn verwijderd voor inspectie. Wanneer het koolstof (B) op een van beide borstels tot 3/16" in lengte is versleten of als een van beide veren (C) of de shunt-draad op enigerlei wijze is verbrand of beschadigd, vervang dan beide borstels. Als de borstels na verwijdering nog bruikbaar zijn, installeer ze dan terug in dezelfde positie als waarin ze waren verwijderd.

BORSTELINSPECTIE EN -VERVANGING

SMERING

De tandwielen in de versnellingsbak en de voederrolbussen moeten periodiek worden gesmeerd, als volgt:

  1. KOPPEL HET GEREEDSCHAP LOS VAN DE STROOMVOORZIENING.

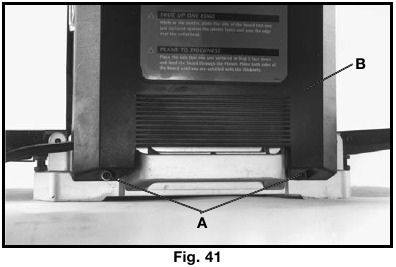

  2. Verwijder de twee schroeven (A) Afb. 41, die zich aan de onderkant van de linker zijdeksel (B) van de schaafmachine bevinden, en verwijder de linker zijdeksel.
    SMERING Afb. 41

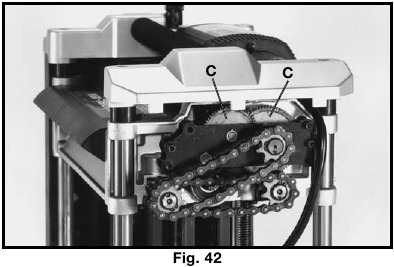

  3. Plaats lithiumvet onder extreme druk (zie het onderdeel accessoires) op de tanden van de tandwielen (C) Afb. 42 en plaats de zijdeksel terug.
    SMERING Afb. 42

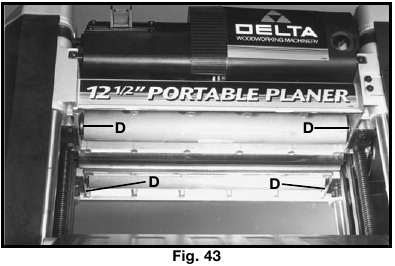

  4. Leg de schaafmachine op zijn rug en spuit olie op de voederrolbussen (D) Afb. 43, aan elk uiteinde van de voederrollen.
    SMERING Afb. 43

ACCESSOIRES

Een complete lijn accessoires is verkrijgbaar bij uw Delta Supplier, Porter-Cable • Delta Factory Service Centers en Delta Authorized Service Stations. Bezoek onze website www.deltamachinery.com voor een catalogus of voor de naam van uw dichtstbijzijnde leverancier.


Omdat accessoires, anders dan die worden aangeboden door Delta, niet met dit product zijn getest, kan het gebruik van dergelijke accessoires gevaarlijk zijn. Voor een zo veilig mogelijke werking mogen alleen door Delta aanbevolen accessoires met dit product worden gebruikt.

CATALOGUSNUMMER BESCHRIJVING
50-445 STOFOPVANGERAANSLUITING

VERVANGINGSONDERDELEN

999020231214: EXTREME PRESSURE LITHIUM GREASE
22-562: 12½" HIGH SPEED SCHAAFMACHINEMESSEN
22-563: AANDRIJFRIEM

ONDERDELEN, SERVICE OF GARANTIE-ASSISTENTIE

Alle Delta-machines en -accessoires worden vervaardigd volgens hoge kwaliteitsnormen en worden onderhouden door een netwerk van Porter-Cable • Delta Factory Service Centers en Delta Authorized Service Stations. Om aanvullende informatie te verkrijgen over uw Delta-kwaliteitsproduct of om onderdelen, service, garantie-assistentie of de locatie van het dichtstbijzijnde servicepunt te verkrijgen, kunt u bellen met 1-800-223-7278 (in Canada bellen met 1-800-463-3582).

Twee jaar beperkte garantie

Delta zal, op eigen kosten en naar eigen goeddunken, elke Delta-machine, machineonderdeel of machineaccessoire repareren of vervangen die bij normaal gebruik defect is gebleken in vakmanschap of materiaal, op voorwaarde dat de klant het product vooruitbetaald terugstuurt naar een Delta-fabrieksservicecentrum of een erkend servicepunt met een aankoopbewijs van het product binnen twee jaar en Delta een redelijke mogelijkheid biedt om het vermeende defect door inspectie te verifiëren. Delta kan eisen dat elektromotoren vooruitbetaald worden teruggestuurd naar een erkend station van een motorfabrikant voor inspectie en reparatie of vervanging. Delta is niet verantwoordelijk voor enig beweerd defect dat het gevolg is van normale slijtage, verkeerd gebruik, misbruik of reparatie of wijziging die is aangebracht of specifiek is geautoriseerd door iemand anders dan een erkende Delta-servicefaciliteit of -vertegenwoordiger. Delta is in geen geval aansprakelijk voor incidentele schade of gevolgschade die voortvloeit uit defecte producten. Deze garantie is de enige garantie van Delta en legt de exclusieve rechtsmiddelen van de klant vast met betrekking tot defecte producten; alle andere garanties, expliciet of impliciet, hetzij van verkoopbaarheid, geschiktheid voor een bepaald doel of anderszins, worden uitdrukkelijk afgewezen door Delta.

Ga voor meer informatie over DELTA MACHINERY naar onze website: www.deltamachinery.com.

Voor onderdelen, service, garantie of andere assistentie kunt u bellen met 1-800-223-7278 (in Canada bellen met 1-800-463-3582).

Merk

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Delta 22-560 Handleiding

Beschikbare talen

Inhoudsopgave
