Intex ECO8110 Zoutwatersysteem Handleiding

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

Lees, begrijp en volg alle instructies zorgvuldig voordat u dit product installeert en gebruikt.

LEES EN VOLG ALLE INSTRUCTIES

• Om het risico op letsel te verminderen, mogen kinderen dit product niet gebruiken. Houd altijd toezicht op kinderen en mensen met een handicap.
• Kinderen moeten uit de buurt blijven van dit product en alle elektriciteitskabels.
• Montage en demontage alleen door volwassenen.
• Risico op elektrische schokken. Sluit alleen aan op een geaard stopcontact, dit product is voorzien van een aardlekschakelaar. Als de stekker of het snoer moet worden vervangen, gebruik dan alleen identieke vervangende onderdelen.
• Haal altijd de stekker van dit product uit het stopcontact voordat u het product verwijdert, reinigt, onderhoudt of aanpast.
• Het apparaat is voorzien van een aardlekschakelaar (GFCI). Om de GFCI te testen, drukt u op de testknop (test button). De GFCI moet de stroom onderbreken. Druk op de resetknop (reset button), de stroom moet worden hersteld. Als de GFCI niet op deze manier werkt. De GFCI is defect. Als de GFCI de stroom naar de pomp onderbreekt zonder dat de testknop (test button) is ingedrukt, vloeit er een aardstroom, wat wijst op de mogelijkheid van een elektrische schok. Gebruik deze pomp niet. Koppel de pomp los en laat het probleem verhelpen door een gekwalificeerde servicevertegenwoordiger voordat u deze gebruikt.
• Begraaf de elektrische kabel niet. Plaats het snoer op een plaats waar het niet kan worden beschadigd door grasmaaiers, heggenscharen en andere apparatuur.
• Om het risico op elektrische schokken te verminderen, kan het voedingssnoer niet worden vervangen. Als het snoer beschadigd is, moet het apparaat onmiddellijk worden vervangen.
• Om het risico op elektrische schokken te verminderen, mag u geen verlengsnoeren, timers, stekkeradapters of omvormerstekkers gebruiken om het apparaat op de stroomvoorziening aan te sluiten; zorg voor een goed geplaatst stopcontact.
• Probeer dit product niet aan te sluiten of los te koppelen terwijl u in het water staat of wanneer uw handen nat zijn.
• Gebruik geen apparaat voor lekstroomonderbreking (ALCI) in plaats van een GFCI, omdat de ALCI mensen niet beschermt.
• Plaats dit product uit de buurt van het zwembad, om te voorkomen dat kinderen erop klimmen en toegang krijgen tot het zwembad.
• Gebruik dit product niet wanneer er mensen in het zwembad zijn.
• Dit product is uitsluitend bedoeld voor de doeleinden die in de handleiding worden beschreven!

HET NIET OPVOLGEN VAN DEZE WAARSCHUWINGEN KAN LEIDEN TOT SCHADE AAN EIGENDOMMEN, ELEKTRISCHE SCHOKKEN, VERSTRIKKING OF ANDER ERNSTIG LETSEL OF DE DOOD.

Dit product is uitsluitend bedoeld voor gebruik met opslagbaden. Niet gebruiken met permanent geïnstalleerde zwembaden. Een opslagbad is zo geconstrueerd dat het gemakkelijk kan worden gedemonteerd voor opslag en weer in elkaar kan worden gezet tot zijn oorspronkelijke integriteit. Een permanent geïnstalleerd zwembad is in of op de grond of in een gebouw gebouwd, zodat het niet gemakkelijk kan worden gedemonteerd voor opslag. Om het risico op elektrische schokken te verminderen, moet het zwembad op minstens 1,8 meter (6 voet) van een stopcontact worden geïnstalleerd. Plaats geen draagbare apparaten dichter dan 1,5 meter (5 voet) van het zwembad. Deze productwaarschuwingen, instructies en veiligheidsvoorschriften die bij het product worden geleverd, vertegenwoordigen enkele veelvoorkomende risico's van waterrecreatieapparaten en dekken niet alle gevallen van risico en gevaar. Gebruik uw gezond verstand en goed oordeel bij het genieten van een wateractiviteit.

Alleen voor draagbare bovengrondse zwembaden

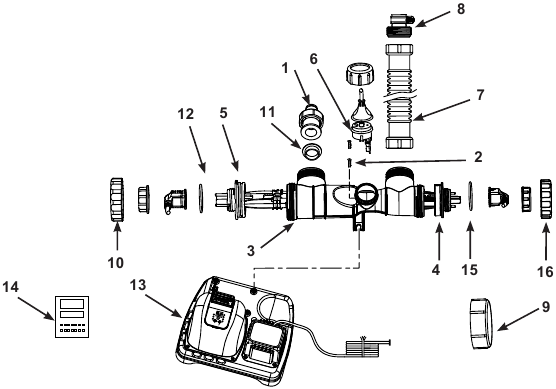

ONDERDELENOVERZICHT

Neem voordat u uw product monteert even de tijd om de inhoud te controleren en vertrouwd te raken met alle onderdelen.

OPMERKING: Tekeningen dienen uitsluitend ter illustratie. Het daadwerkelijke product kan afwijken. Niet op schaal.

De werking is onderhevig aan de volgende twee voorwaarden: (1) dit apparaat mag geen storing veroorzaken, en (2) dit apparaat moet elke storing accepteren, inclusief storing die een ongewenste werking van het apparaat kan veroorzaken. Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken. Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn ontworpen om een redelijke bescherming te bieden tegen schadelijke interferentie in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie met radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en aan te zetten, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen:

• Richt de ontvangende antenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Vermeld bij het bestellen van onderdelen altijd het modelnummer en de onderdeelnummers.

HOE HET CHLOOR WORDT GEGENEREERD

Dit product is speciaal ontworpen voor bovengrondse zwembaden. Het vernietigt de bacteriën, oxideert organische stoffen van zwemmers en bestrijdt algen, wat zorgt voor een veilig, schoon en comfortabel zwembad. Gewoon zout (natriumchloride) bestaat uit twee elementen, natrium en chloride. Tijdens de installatie van uw zoutwatersysteem wordt een afgemeten hoeveelheid zout opgelost in het zwembadwater om het licht zout te maken. Het zwembadwater stroomt door de elektrolytische cel van het zoutwatersysteem om chloor te produceren. Het chloor lost op in het water en begint onmiddellijk bacteriën en algen te vernietigen. Het oxideert ook alle andere organische materialen.

HOE DE ELEKTROCATALYTISCHE OXIDATIE WERKT

De elektrocatalytische oxidatie (E.C.O.) is een geavanceerd oxidatieproces (AOP's). Wanneer gelijkstroom wordt toegepast op de elektrocatalytische oxidatie-elektroden, wordt water afgevoerd om "hydroxylradicalen" te genereren. Het hydroxylradicaal is een krachtige oxidator, die organische verontreinigingen oxideert en bacteriën en algen vernietigt. Hydroxylradicalen in combinatie met vrij beschikbaar chloor zorgen voor de sterkste en veiligste ontsmetting van zwembadwater.

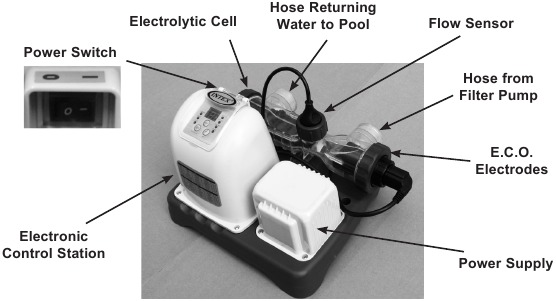

PRODUCTSPECIFICATIES

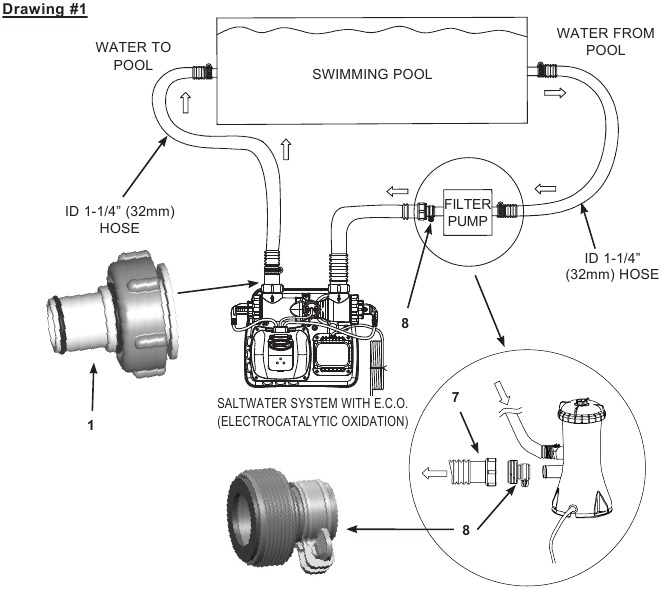

INSTALLATIE-INSTRUCTIES

Ga naar www.intexcorp.com voor de nieuwste instructievideo over de installatie en bediening van dit product.

• Het zoutsysteem vereist een afzonderlijke filterpomp [700~3000 gph (2650~11355 lph)] om het water aan te drijven en naar behoren te functioneren.
• Het zoutsysteem moet worden geïnstalleerd als het laatste onderdeel van de zwembaduitrusting in de waterretourleiding naar het zwembad, zoals weergegeven in tekening #1. Deze locatie verlengt de levensduur van de titanium platen.

1. Monteer het bovengrondse zwembad (AGP) en de filterpomp volgens hun installatie-instructies.
2. Haal het zoutsysteem en de accessoires uit de verpakking.
3. Plaats het zoutsysteem in de lijn na de filterpomp.
4. Sluit de verbindingsslang (7) aan op de inlaat van het zoutsysteem.

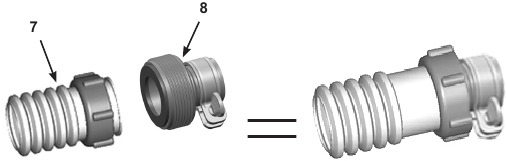

Het systeem aansluiten op pomp en zwembad met 1-1/4" (32mm) aansluitingen/slangen:

Het zoutsysteem heeft 1-1/2" (38mm) aansluitingen. Het wordt daarom geleverd met adapters A (1) en B (8) voor aansluiting op de kleine 1-1/4" (32mm) diameter aansluitingen/slangen. Installeer als volgt:

1. Ga direct naar stap 2 als uw zwembad leeg is. Als uw bovengrondse zwembad gevuld is met water, schroeft u de zeefroosters van de zeefaansluitingen en plaatst u de zwarte hoedachtige pluggen in de connectoren, voordat u het zoutwatersysteem installeert.

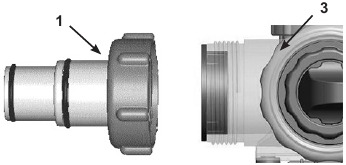

2. Sluit adapter A (1) aan op de uitlaat van de elektrolytische cel (3) zoals weergegeven in tekening #1. Draai stevig vast.

3. Koppel de waterretourslang los van de filterpompaansluiting en sluit deze met een slangklem aan op adapter A (1) op het zoutsysteem. (zie tekening #1)

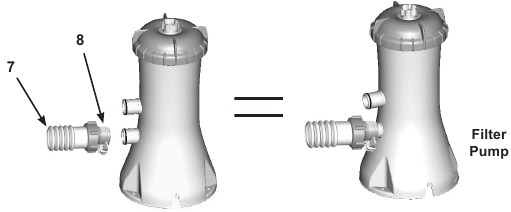

4. Sluit adapter B (8) aan op de verbindingsslang (7). Draai stevig vast. (zie tekening #1)

5. Sluit adapter B (8) aan op de uitlaat van de filterpomp (onderste aansluiting). Draai stevig vast.

6. Verwijder de zwarte hoedachtige pluggen die voorkomen dat er water uit het zwembad stroomt. Plaats nu de zeefroosters terug op de zeefaansluitingen.

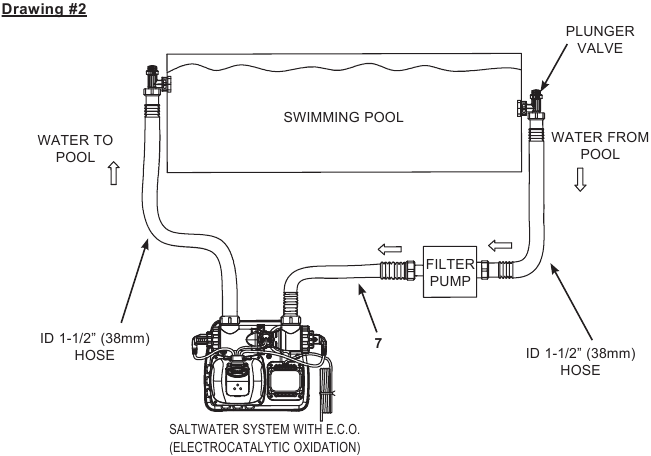

Het systeem aansluiten op pomp en zwembad met 1-1/2" (38mm) aansluitingen/slangen:

Voor pomp en zwembad met 1-1/2" (38mm) aansluitingen zijn de adapters A (1) of B (8) niet nodig. Installeer als volgt:

1. Ga direct naar stap 2 als uw zwembad leeg is. Als uw bovengrondse zwembad gevuld is met water, sluit u de plunjer ventielen voordat u het zoutwatersysteem installeert.
2. Koppel de waterretourslang los van de filterpompaansluiting en sluit deze aan op de uitlaat van het zoutsysteem.
3. Sluit de verbindingsslang (7) aan op de uitlaat van de filterpomp.
4. Open de plunjer ventielen om het water te laten stromen.

Het systeem aansluiten op andere soorten pompen (met een ander type schroefdraad of zonder schroefdraad):

Het zoutsysteem kan ook worden aangepast aan andere filterpompen met een andere schroefdraad of zonder schroefdraad op de aansluiting.

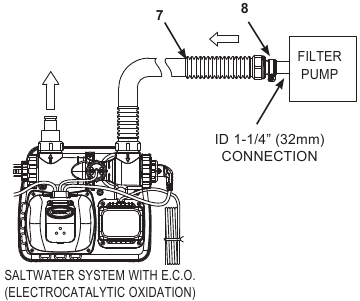

Aansluiting op 1-1/4" (32mm) slang:

1. Sluit het ene uiteinde van adapter B (8) aan op de verbindingsslang (7). Draai stevig vast.
2. Sluit nu het andere uiteinde van adapter B (8) aan op de uitlaat van de filterpomp. Draai stevig vast.

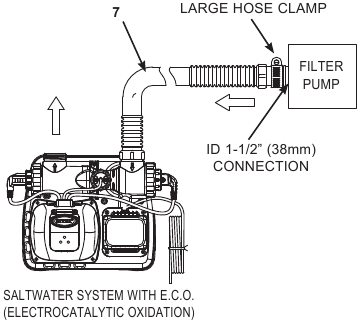

Aansluiting op 1-1/2" (38mm) slang met klem:

1. Sluit de verbindingsslang (7) met een grote slangklem aan op de uitlaat van de filterpomp. Draai stevig vast.

Het systeem aansluiten op andere soorten zwembaden

Nadat u het zoutsysteem op de pomp hebt aangesloten, sluit u het aan op het zwembad. Dit wordt weergegeven in de tekeningen #1 en #2.

Hieronder volgen de meest voorkomende aansluitingstypes:

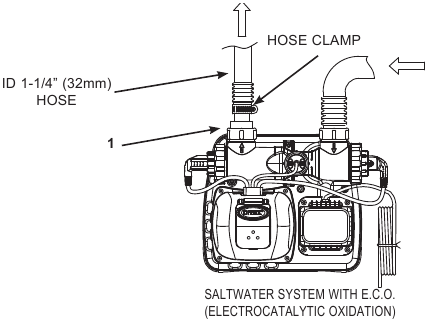

Aansluiting op 1-1/4" (32mm) connectoren:

1. Sluit adapter A (1) aan op de uitlaat van de elektrolytische cel (3). Draai stevig vast.
2. De adapter A (1) is nu op het zoutsysteem gemonteerd. De volgende stap is om de waterretourslang met een slangklem aan te sluiten op adapter A (1).

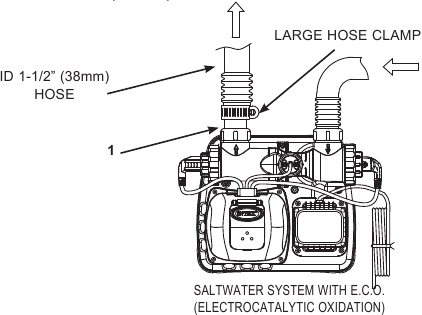

Aansluiting op 1-1/2" (38mm) connectoren zonder schroefdraad:

1. Sluit adapter A (1) aan op de uitlaat van de elektrolytische cel (3). Draai stevig vast.
2. Met de adapter A (1) bevestigd aan het zoutsysteem, sluit u de waterretourslang aan op de adapter met behulp van een grote slangklem.

ZOUT- EN ZWEMBADWATERVOLUMES

• Welke soort zout te gebruiken:
  Gebruik alleen natriumchloridezouten
  Gebruik alleen natriumchloridezout (NaCl) dat minstens 99,8% zuiver is. Het is ook acceptabel om waterconditioneringszoutpellets (de gecomprimeerde vormen van verdampt zout) te gebruiken. Het duurt echter langer voordat ze zijn opgelost.
  Gebruik geen gejodeerd of geel (geel natriumferrocyanide) gekleurd zout.
  Er wordt zout aan het zwembadwater toegevoegd en de elektrolytische cel gebruikt het zout om chloor te creëren. Hoe zuiverder het zout, hoe beter de prestaties van de elektrolytische cel.
• Optimale zoutgehaltes
  Het ideale zoutgehalte in het zwembadwater ligt tussen 2500-3500 ppm (parts per million). Het optimale niveau is 3000 ppm. Een te laag zoutgehalte vermindert de efficiëntie van het zoutsysteem en resulteert in een lage chloorproductie. Een hoog zoutgehalte kan een zoute smaak aan het zwembadwater geven (dit kan voorkomen bij een zoutgehalte boven 3500-4000ppm). Een te hoog zoutgehalte kan de voeding beschadigen en corrosie veroorzaken aan de metalen armaturen en accessoires van het zwembad. De Tabel pagina in deze handleiding toont de juiste dosering van het benodigde zout. Het zout in het zwembad wordt constant gerecycled. Het verlies van zout is alleen te wijten aan zwembadwater dat fysiek uit het zwembad wordt verwijderd. Zout gaat niet verloren door verdamping.
• Zout toevoegen
  1. Schakel de filterpomp in om de watercirculatie te starten.
  2. Houd het zoutsysteem uitgeschakeld.
  3. Bepaal de hoeveelheid zout die moet worden toegevoegd (zie "Zouttabel").
  4. Verdeel de juiste hoeveelheid zout gelijkmatig rond de binnenomtrek van het zwembad.
  5. Vermijd verstopping van het filter. Voeg geen zout toe via de skimmer.
  6. Borstel de zwembadbodem om het oplossingsproces te versnellen. Zorg ervoor dat er geen zout op de bodem van het zwembad ophoopt. Laat de filterpomp 24 uur achter elkaar draaien om het zout volledig op te lossen.
  7. Na 24 uur en als al het zout is opgelost, zet u het zoutsysteem aan, drukt u op de knop totdat u een "piep" (beep) hoort, code "00" knippert en stel het zoutwater zwembadsysteem in op de gewenste bedrijfstijd (zie "Bedrijfstijd tabel").
• Zout verwijderen
  Als er te veel zout is toegevoegd, piept het apparaat en wordt "Code 92" (zie "Alarmcodes") weergegeven. U moet de zoutconcentratie verlagen. De enige manier om dit te doen, is door het zwembad gedeeltelijk leeg te laten lopen en het opnieuw te vullen met vers water. Laat ongeveer 20% van het water van het zwembad leeglopen en vul het opnieuw totdat de "Code 92" verdwijnt.
• Berekening zwembadvolume

  Soorten zwembaden	Gallons (zwembadgrootte in voet)	Kubieke meter (zwembadgrootte in meters)
  Rechthoekig	Lengte x Breedte x Gemiddelde diepte x 7,5	Lengte x Breedte x Gemiddelde diepte
  Circulair	Lengte x Breedte x Gemiddelde diepte x 5,9	Lengte x Breedte x Gemiddelde diepte x 0,79
  Ovaal	Lengte x Breedte x Gemiddelde diepte x 6,0	Lengte x Breedte x Gemiddelde diepte x 0,80

INTEX ZOUTTABEL VOOR ZWEMBADEN

Deze tabel toont de hoeveelheid zout die nodig is om het optimale zoutgehalte van 3000 ppm te bereiken en te behouden.

INTEX ZWEMBADEN CYAANZUUR TABEL

Cyaanzuur is een chemische stof die het verlies van chloor in water als gevolg van ultraviolette stralen vermindert. Om het zwembadwater helder en schoon te houden en de prestaties van het apparaat te maximaliseren, voegt u cyaanzuur toe aan het zwembad. We raden aan om het cyaanzuurgehalte op ongeveer 1% van het zout te houden, d.w.z. 100 Lbs (45 kg) zout x 1% = 1 Lbs (0,45 kg) cyaanzuur. Als het zwembadwater vuil, smerig of vettig is, voeg dan GEEN chloorstabilisator (cyaanzuur) toe, omdat dit de ontsmettingstijd van het apparaat zal vertragen. Onder deze omstandigheden moet u uw zwembadwater een BOOST geven, zie de BOOST-cyclusstappen. Zodra het zwembadwater is hersteld tot heldere en schone omstandigheden, kunt u cyaanzuur toevoegen.

INTEX ZWEMBADEN WERKINGSTIJD TABEL (MET CYAANZUUR) - ECO7110

INTEX POOLS WERKINGSTIJD TABEL (MET CYAANZUUR) - ECO8110

De draaitijd van de filterpomp moet 1 uur langer zijn dan de vereiste werkingstijd van het zoutwatersysteem.

ZOUTBEREKENINGSFORMULE VOOR ALLE ZWEMBADEN

ZOUTTABEL VOOR GEBRUIKELIJKE NIET-INTEX ZWEMBADEN

CYAANZUURTABEL VOOR GEBRUIKELIJKE NIET-INTEX ZWEMBADEN

WERKINGSTIJDEN TABEL VOOR GEWONE NIET-INTEX ZWEMBADEN (MET CYAANZUUR)

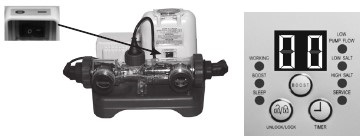

BEDIENINGSINSTRUCTIES

1. Zet de filterpomp aan.
2. Start de unit op:
   Steek de stekker in het stopcontact en test de GFCI/RCD (stroomonderbreker). Schakel de unit in. Knipperende code "00" verschijnt op de LED van het elektronische bedieningspaneel, wat aangeeft dat de unit klaar is om te worden geprogrammeerd.

3. Stel de bedrijfsuren in voor het zoutwatersysteem:
   Met code "00" knipperend, druk op de knop om de gewenste bedrijfsuren in te stellen. Zie de "Werkingstijden Tabel" (Operating Time Table) voor de vereiste bedrijfsuren gerelateerd aan elke zwembadgrootte. Door op te drukken, wordt de tijd verhoogd van 01 tot maximaal 12 uur. Als u te veel uren heeft geselecteerd, blijf dan op drukken om de cyclus te herhalen. De ingebouwde timer activeert nu uw zoutwatersysteem, elke dag op hetzelfde tijdstip, voor het aantal uren dat u heeft ingesteld.
   LET OP: Het zoutwatersysteem werkt niet als de filterpomp niet werkt. Zorg ervoor dat u uw filterpomp programmeert (of handmatig start) om 5 minuten vóór het zoutwatersysteem te beginnen werken en 15 minuten na het zoutwatersysteem te eindigen.

4. Vergrendel de toetsenbordbediening:
   Met de gewenste uurwaarde zichtbaar, drukt u op de knop totdat u een "piep" (beep) hoort. Een groene "WORKING" (WERKEND) indicator op het bedieningspaneel licht binnen enkele seconden op om aan te geven dat het zoutwatersysteem is begonnen met de chloorproductie. Het vergrendelen van de bedieningsknoppen in deze instelling voorkomt ongeautoriseerde wijziging van de werkingscyclus.
   LET OP: Als u vergeet de toetsenbordbediening te vergrendelen, vergrendelt het systeem deze automatisch en begint het 1 minuut later te werken.

5. Pas de werkingstijd indien nodig aan:
   De bedrijfsuren kunnen indien nodig opnieuw worden aangepast. Druk op de knop totdat u een "piep" (beep) hoort om het toetsenbord te ontgrendelen en de huidige geprogrammeerde tijd zal knipperen. Herhaal stappen 3 tot 4.

6. Boost cyclus
   • Druk bij de eerste installatie 5 seconden op de "BOOST" (BOOST) knop totdat de indicator oplicht en de LED "80" weergeeft. Dit geeft aan dat het zoutwatersysteem E.C.O. is gestart en meer chloordesinfectiemiddel produceert. U kunt nogmaals 5 seconden op de "BOOST" (BOOST) knop drukken en vasthouden totdat de indicator uit is, waardoor de Boost-cyclus wordt geannuleerd.

   • De boost bedrijfsuren zijn 8 keer de hoeveelheid tijd die in het systeem is geprogrammeerd, d.w.z. als de werkingstijd van uw zoutwatersysteem 2 uur is, duurt de boost procedure 8 x 2 = 16 uur. Nadat de boost procedure is voltooid, schakelt het systeem automatisch over naar de normale werkmodus.
   • Zodra de boost actief is, controleert u of de bedrijfsuren van de filterpomp correct zijn ingesteld. Als de boost bijvoorbeeld 8 uur duurt, moet de filterpomp minstens 8 uur draaien. Verhoog indien nodig de bedrijfsduur van de filterpomp.
     Opmerking: Als een Intex filterpomp op het systeem is aangesloten, zet u de pompschakelaar op de "I" (Aan) stand.
   • Na zware regenval of als het zwembad vuil is, drukt u op de "BOOST" (BOOST) knop om het zwembad opnieuw te "shocken".
7. Stand-by/energiebesparende modus:
   • Wanneer de cyclus eindigt, gaat de groene "SLEEP" (SLAAP) indicator op het bedieningspaneel branden en knippert de LED "93". Het systeem staat nu in de Stand-By modus. Na een tijdje schakelt het uit en zet het zichzelf in een energiebesparende modus. Het systeem schakelt zichzelf automatisch na 24 uur weer in en start zijn dagelijkse cyclus van chloorproductie.

   • De "SLEEP" (SLAAP) indicator blijft branden terwijl het systeem in de energiebesparende modus staat. De LED gaat echter na 5 minuten uit. Druk op een willekeurige knop ( of ) om de laatste LED-code te bekijken.


LED CODE TABEL

Wanneer code "90" alarm wordt weergegeven, zorg ervoor dat de timer van de filterpomp één (1) uur langer is ingesteld dan het zoutwatersysteem. Als de filterpomp geen ingebouwde timer heeft, moet de filterpomp elke dag handmatig worden in-/uitgeschakeld.

ONDERHOUD

Koppel de stekker los voordat u uw systeem reinigt. Sluit ook de plunjer kleppen op uw zwembad of plaats de zwarte hoedachtige pluggen in de zeefopening om waterlekkage te voorkomen. Nadat u alle onderhoudstaken heeft voltooid, moet u de stekker weer in het stopcontact steken en de plunjer kleppen openen of de pluggen verwijderen.

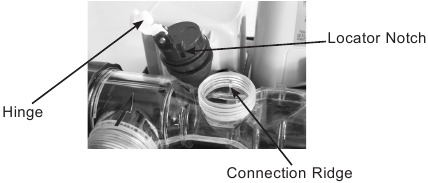

Reiniging van de flow sensor

1. Draai de kraag van de flow sensor (6) tegen de klok in los en verwijder deze uit de elektrolytische celbuis. Zie "Onderdelenreferentie" (Part Reference).
2. Als er afzettingen en vuil op het oppervlak van de flow sensor te zien zijn, gebruik dan een tuinslang om het af te spoelen.

3. Als het spoelen met water de afzettingen niet verwijdert, gebruik dan een plastic borstel om het oppervlak en het scharnier indien nodig schoon te maken. Gebruik geen metalen borstel.
4. Nadat de flow sensor is geïnspecteerd en gereinigd, lijnt u de locatorinkeping op de flow sensor uit met de verbindingsrand in de buis. Draai nu de kraag met de klok mee en draai de sensor terug in zijn positie. Draai niet te vast.

Reiniging van Titanium en E.C.O. Elektroden

De titanium elektrode en E.C.O. elektroden hebben een zelfreinigende functie die is opgenomen in de programmering van de elektronische bediening. In de meeste gevallen zorgt deze zelfreinigende werking ervoor dat de elektroden optimaal blijven werken. Als het zwembadwater hard is (hoog mineraalgehalte), kunnen de elektroden periodiek handmatig moeten worden gereinigd. Om maximale prestaties te behouden, raden we aan om de titanium en E.C.O. elektroden (4 & 5) maandelijks te openen en visueel te inspecteren. De volgende stappen geven instructies over het reinigen van uw cel.

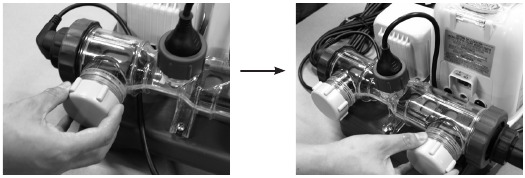

Inspectie en reiniging

1. Schakel de unit uit en trek de stekker uit het stopcontact.
2. Voor filterpompen met 1-1/4" (32 mm) slangmaat - Om te voorkomen dat er water uit het zwembad stroomt, schroeft u de zeefroosters los van de zeefconnectoren en plaatst u de hoedachtige pluggen in de zeefconnectoren.
   Voor filterpompen met 1-1/2" (38 mm) slangmaat - Draai beide plunjer ventielhandgrepen volledig met de klok mee totdat ze stoppen. Dit sluit de klep en voorkomt dat het water uit het zwembad stroomt.
3. Koppel de 2 slangen los van het zoutwatersysteem en bevestig de celdeksels (9) aan de inlaat en uitlaat van de elektrolytische cel (3).

4. Schroef de kraag van de flow sensor (6) los en trek de flow sensor uit de behuizing van de elektrolytische cel (3).

5. Giet keukenazijn in de elektrolytische cel (3) om de titanium en ECO elektroden onder te dompelen. Laat 1 uur weken.

6. Open een kant van de celdeksel (9), laat de azijn leeglopen en gooi deze op de juiste manier weg. Sluit de slang aan die van het zwembad naar de cel loopt. Spoel de behuizing van de elektrolytische cel met het zwembadwater.

7. Keer stappen 3, 4, 5 en 6 om om de elektrolytische cel opnieuw aan te sluiten.

INTEX^® TESTSTRIPS (VERPAKT MET HET PRODUCT)

De teststrips kunnen tegelijkertijd het niveau van "Vrij Chloor" (Free Chlorine), "pH", "Calcium Hardheid" (Calcium Hardness) en "Totale Alkaliteit" (Total Alkalinity) testen. We raden aan om de waterchemie wekelijks te testen en de chloorconcentratie op 0,5-3,0 ppm te houden.

Instructies en gebruik

1. Dompel de hele strip in het water en verwijder deze onmiddellijk.
2. Houd de strip 15 seconden waterpas. Schud geen overtollig water van de strip.
3. Vergelijk nu het stripkussen met de kleurenkaart op het verpakkingsetiket. Pas indien nodig het chemische niveau in het zwembadwater aan. Het is erg belangrijk om de juiste techniek te gebruiken bij het testen van het chemische niveau van het water. Lees en volg de geschreven stripinstructies zorgvuldig.

LANGE TERMIJN OPSLAG

1. Koppel de stekker los van het stopcontact.
2. Nadat het zwembad volledig leeg is, koppelt u het zoutwatersysteem los van de slangen door de installatie-instructies om te keren.
3. Laat de unit aan de lucht drogen voordat u hem opbergt. Dit is misschien een goed moment om de elektrolytische cel visueel te inspecteren en schoon te maken.
4. Bewaar de unit en accessoires op een droge plaats. De temperatuur moet worden geregeld, tussen 0 graden Celsius (32 graden Fahrenheit) en 36 graden Celsius (97 graden Fahrenheit).
5. De originele verpakking kan worden gebruikt voor opslag.

ZWEMBADONDERHOUD & CHEMISCHE DEFINITIES

• Voeg geen zwembadchemicaliën rechtstreeks aan de skimmer toe. Dit kan de cel beschadigen.
• Het handhaven van een zout- en ontsmettingsmiddelgehalte boven het aanbevolen bereik kan bijdragen aan de corrosie van de zwembadapparatuur.
• Controleer de vervaldatum van de testkit, aangezien de testresultaten onnauwkeurig kunnen zijn als de kit na die datum wordt gebruikt.
• Als het, vanwege zwaar zwembadgebruik, nodig is om het ontsmettingsmiddelgehalte te verhogen, gebruik dan een chemische stof op basis van Trichloro-s-triazinetrione of natrium dichloro-s-triazinetrione dihydraat.

GIDS VOOR PROBLEEMOPLOSSING

/

LED-PANEELCODE	PROBLEEM	OPLOSSING
LED-paneelcode knippert & alarm aan (OPMERKING: Schakel altijd de stroom uit voordat u gaat reinigen en onderhouden).
	Filterpomp niet aangesloten op systeem en/of ingeschakeld.	Zorg ervoor dat de filterpomp is aangesloten en in werking is. Zie "Installatie-instructie".
	Circulatielijn is geblokkeerd.	Als uw unit plunjer ventielen heeft, zorg er dan voor dat deze open staan. Verwijder vuil en vuil uit uw filterpatroon en cel. Zie "Onderhoud". Laat alle opgesloten lucht in de circulatielijn ontsnappen. Zie de handleiding van de filterpomp.
	Onjuiste richting van de inlaat- en uitlaatslang.	Controleer de richting van de inlaat- en de uitlaatslang. Verwissel de slangen indien nodig. Zie "Installatie-instructies".
	Kalkaanslag op de flowsensor.	Reinig de flowsensor en besteed speciale aandacht aan het scharnier. Zie "Onderhoud".
	Flowsensor-snoer zit los.	Steek de flowsensor stevig in de houder van de flowsensor.
	Interne timerconflict tussen filterpomp en zoutwatersysteem.	Reset beide timers op de filterpomp en het zoutwatersysteem. Zie "Boost-cyclus".
	Storing flowsensor.	Neem contact op met het Intex Service Center.
	Vuil of kalk op titanium platen.	Verwijder de elektrolytische cel voor inspectie. Reinig deze indien nodig. Zie "Onderhoud".
	Laag zoutgehalte / Geen zout.	Voeg zout toe. Zie "Zout- en zwembadwatervolumes".
	Snoer van de elektrolytische cel zit los.	Zorg ervoor dat het snoer van de cel stevig is aangesloten op de houder van de celbehuizing.
	Mogelijke storing elektrolytische cel.	Neem contact op met het Intex Service Center. Vervang de cel indien nodig.
	Hoog zoutgehalte.	Laat het zwembad gedeeltelijk leeglopen en vul het bij met vers water. Zie "Zout- en zwembadwatervolumes".
	Display en alle lampjes zijn uit - het systeem start niet op.	De netspanning is te hoog of te laag (+ 20%). Controleer of de spanning binnen het bereik ligt dat op de behuizing van het apparaat staat vermeld. Neem contact op met het Intex Service Center.

Als u problemen blijft ondervinden, neem dan contact op met onze afdeling Consumentenservice voor hulp. Zie afzonderlijk blad "Erkende servicecentra".

ALGEMENE VEILIGHEID IN HET WATER

Waterrecreatie is zowel leuk als therapeutisch. Het brengt echter inherente risico's op letsel en overlijden met zich mee. Om het risico op letsel te verminderen, dient u alle waarschuwingen en instructies op het product, de verpakking en de bijsluiter te lezen en op te volgen. Onthoud echter dat productwaarschuwingen, instructies en veiligheidsrichtlijnen enkele veelvoorkomende risico's van waterrecreatie dekken, maar niet alle risico's en gevaren.

Voor extra veiligheidsmaatregelen dient u zich ook vertrouwd te maken met de volgende algemene richtlijnen, evenals met richtlijnen van nationaal erkende veiligheidsorganisaties:

• Eis voortdurend toezicht. Een bevoegd volwassene moet worden aangesteld als "badmeester" of waterwachter, vooral wanneer kinderen in en rond het zwembad zijn.
• Leer zwemmen.
• Neem de tijd om reanimatie en eerste hulp te leren.
• Instrueren van iedereen die toezicht houdt op zwembadgebruikers over mogelijke zwembadgevaren en over het gebruik van beschermingsmiddelen zoals afgesloten deuren, barrières, enz.
• Instrueer alle zwembadgebruikers, inclusief kinderen, wat ze moeten doen in geval van nood.
• Gebruik altijd uw gezond verstand en goed oordeel bij het genieten van wateractiviteiten.
• Toezicht, toezicht, toezicht.

Voor meer informatie over veiligheid, bezoek

• The Association of Pool and Spa Professionals: The Sensible Way to Enjoy Your Aboveground/Onground Swimming Pool www.nspi.org
• American Academy of Pediatrics: Pool Safety for Children www.aap.org
• Rode Kruis (Red Cross) www.redcross.org
• Safe Kids www.safekids.org
• Home Safety Council: Safety Guide www.homesafetycouncil.org
• Toy Industry Association: Toy Safety www.toy-tia.org

BEPERKTE GARANTIE

Uw Krystal Clear Saltwater System^® is vervaardigd met behulp van materialen en vakmanschap van de hoogste kwaliteit. Alle Intex-producten zijn geïnspecteerd en vrij bevonden van defecten voordat ze de fabriek verlieten. Deze Beperkte Garantie is alleen van toepassing op het Krystal Clear Saltwater System^® en de hieronder vermelde accessoires.

De bepalingen van deze Beperkte Garantie zijn alleen van toepassing op de oorspronkelijke koper en zijn niet overdraagbaar. Deze Beperkte Garantie is geldig voor de periode die hieronder wordt vermeld vanaf de datum van de eerste aankoop in de detailhandel. Bewaar uw originele aankoopbewijs bij deze handleiding, aangezien een aankoopbewijs vereist is en bij garantieclaims moet worden gevoegd, anders is de Beperkte Garantie ongeldig.

Krystal Clear Saltwater System^® Garantie – 2 Jaar
Titanium elektrode Garantie – 1 Jaar
E.C.O. elektrode Garantie – 1 Jaar
Slangen, Plunjer Kleppen & Fittingen Garantie – 180 dagen

Als er binnen de hierboven vermelde perioden een fabricagefout wordt gevonden, neem dan contact op met het betreffende Intex Service Center dat wordt vermeld in het afzonderlijke blad "Erkende Service Centers". Het Service Center zal de geldigheid van de claim bepalen. Als het Service Center u de opdracht geeft het product te retourneren, verpak het product dan zorgvuldig en stuur het met vooruitbetaalde verzendkosten en verzekering naar het Service Center. Na ontvangst van het geretourneerde product zal het Intex Service Center het artikel inspecteren en de geldigheid van de claim bepalen. Als de bepalingen van deze garantie het artikel dekken, wordt het artikel kosteloos gerepareerd of vervangen.

Alle geschillen met betrekking tot de bepalingen van deze Beperkte Garantie zullen worden voorgelegd aan een informele geschillenbeslechtingscommissie en tenzij en totdat de bepalingen van deze paragrafen zijn uitgevoerd, kan er geen civiele procedure worden ingesteld. De methoden en procedures van deze beslechtingscommissie zijn onderworpen aan de regels en voorschriften die zijn vastgesteld door de Federal Trade Commission (F.T.C.). IMPLICIETE GARANTIES ZIJN BEPERKT TOT DE VOORWAARDEN VAN DEZE GARANTIE EN IN GEEN GEVAL ZULLEN INTEX, HUN GEMACHTIGDE AGENTEN OF WERKNEMERS AANSPRAKELIJK ZIJN JEGENS DE KOPER OF ENIGE ANDERE PARTIJ VOOR DIRECTE OF GEVOLGSCHADE OF AANSPRAKELIJKHEDEN. Sommige staten of rechtsgebieden staan de uitsluiting of beperking van incidentele of gevolgschade niet toe, dus de bovenstaande beperking of uitsluiting is mogelijk niet op u van toepassing.

Deze Beperkte Garantie is niet van toepassing als de producten onderhevig zijn aan nalatigheid, abnormaal gebruik of bediening, een ongeluk, onjuiste bediening, onjuiste spanning of stroom in strijd met de bedieningsinstructies, of aan schade door omstandigheden buiten de controle van Intex, inclusief maar niet beperkt tot, normale slijtage en schade veroorzaakt door blootstelling aan vuur, overstroming, bevriezing, regen of andere externe omgevingsinvloeden. Deze Beperkte Garantie is alleen van toepassing op die onderdelen en componenten die door Intex worden verkocht. De Beperkte Garantie dekt geen ongeoorloofde wijzigingen, reparaties of demontage door iemand anders dan personeel van het Intex Service Center.

BRENG HET PRODUCT NIET TERUG NAAR DE WINKEL

Om onderdelen en accessoires te kopen of niet-technische assistentie te krijgen, bezoek
www.intexcorp.com

Voor technische assistentie en ontbrekende onderdelen kunt u ons gratis bellen (voor inwoners van de VS en Canada):

1-800-234-6839
Maandag t/m vrijdag, 8:30 tot 17:00 Pacific Time

GA NIET TERUG NAAR DE PLAATS VAN AANKOOP VOOR RETOUR OF VERVANGING. ALS U ONDERDELEN MIST OF HULP NODIG HEEFT, BEL ONS DAN GRATIS (VOOR INWONERS VAN DE VS EN CANADA): 1-800-234-6839 OF BEZOEK ONZE WEBSITE: WWW.INTEXSTORE.COM.

Een aankoopbewijs moet alle retouren vergezellen, anders is de garantieclaim ongeldig.

Referenties

• INTEX: De leider in bovengrondse zwembaden, luchtbedden en opblaasbare spa's
• Home (Thuis) - Pool & Hot Tub Alliance
• Home (Thuis)
• American Red Cross | Help degenen die getroffen zijn door rampen
• Safe Kids Worldwide
• INTEX: De leider in bovengrondse zwembaden, luchtbedden en opblaasbare spa's

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Intex ECO8110 Zoutwatersysteem Handleiding

Beschikbare talen
