Intex QS1200, QS500 Handleiding

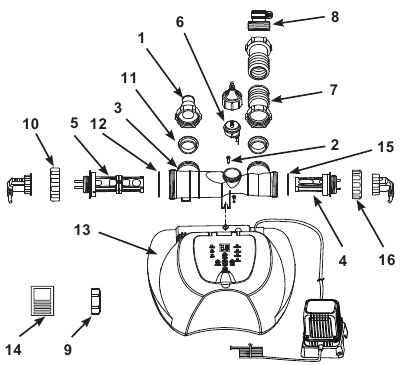

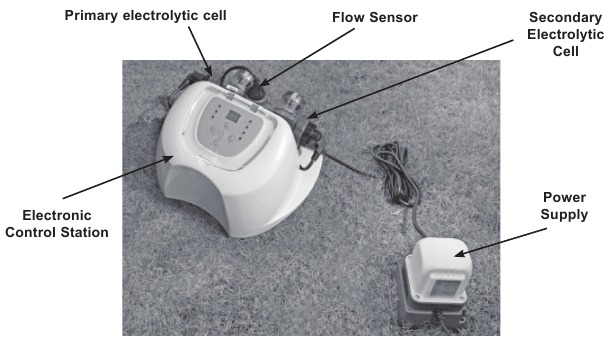

ONDERDELENOVERZICHT

Voordat u uw product monteert, neem even de tijd om de inhoud te controleren en vertrouwd te raken met alle onderdelen.

OPMERKING: Tekeningen dienen uitsluitend ter illustratie. Het werkelijke product kan afwijken. Niet op schaal.

Vermeld bij het bestellen van onderdelen het modelnummer en de onderdeelnummers.

PRODUCTSPECIFICATIES

Er is geen gereedschap nodig voor de montage.

INSTALLATIE-INSTRUCTIES

• Het zoutwatersysteem vereist een afzonderlijke filterpomp [700~3200 gph (2650~12112 lph)] om het water aan te drijven en goed te functioneren.
• Het zoutwatersysteem moet worden geïnstalleerd als het laatste onderdeel van de zwembadapparatuur in de waterretourleiding naar het zwembad, zoals weergegeven in tekening nr. 1. Deze locatie verlengt de levensduur van de titanium platen.

1. Monteer het bovengrondse zwembad (AGP) en de filterpomp volgens de installatie-instructies.
2. Haal het zoutwatersysteem en de accessoires uit de verpakking.
3. Plaats het zoutwatersysteem na de filterpomp in de leiding.
4. Sluit de verbindingsslang (7) aan op de inlaat van het zoutwatersysteem.

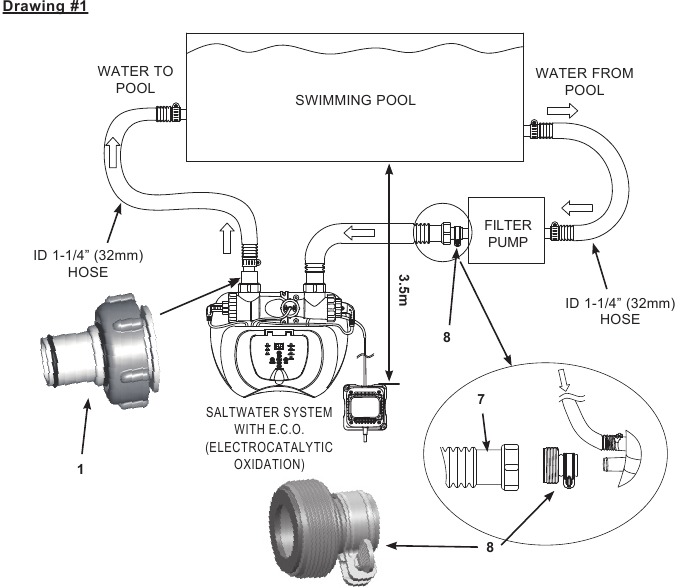

Het systeem aansluiten op pomp en zwembad met 1-1/4 inch aansluitingen/slangen

Het zoutwatersysteem is voorzien van 1-1/2" (38 mm) aansluitingen. Het wordt daarom geleverd met adapters A (1) en B (8) voor aansluiting op de kleine 1-1/4" (32 mm) diameter aansluitingen/slangen. Installeer als volgt:

1. Ga direct naar stap 2 als uw zwembad leeg is. Als uw bovengrondse zwembad gevuld is met water, schroef dan de zeefroosters los van de zeefaansluitingen en steek de zwarte hoedachtige pluggen in de aansluitingen voordat u het zoutwaterzwembadsysteem installeert.

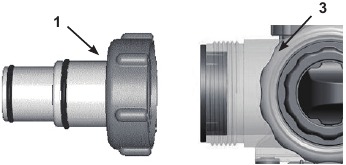

2. Sluit adapter A (1) aan op de uitlaat van de elektrolytische cel (3) zoals weergegeven in tekening nr. 1. Draai stevig vast.

3. Koppel de waterretourslang los van de filterpompaansluiting en sluit deze aan op adapter A (1) op het zoutwatersysteem met een slangklem (zie tekening nr. 1).

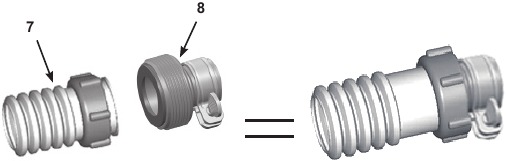

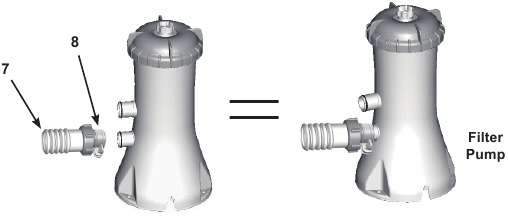

4. Sluit adapter B (8) aan op de verbindingsslang (7). Draai stevig vast (zie tekening nr. 1).

5. Sluit adapter B (8) aan op de uitlaat van de filterpomp (onderste aansluiting). Draai stevig vast.

6. Verwijder de zwarte hoedachtige pluggen die voorkomen dat er water uit het zwembad stroomt. Plaats nu de zeefroosters terug op de zeefaansluitingen.

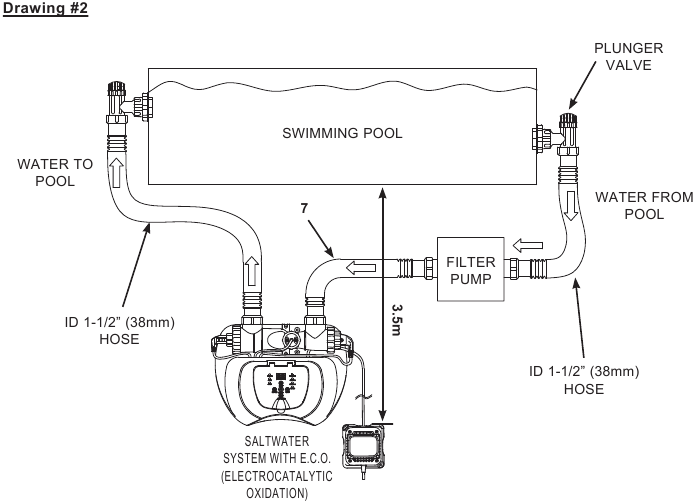

Het systeem aansluiten op pomp en zwembad met 1-1/2 inch aansluitingen/slangen

Pomp en zwembad met 1-1/2" (38 mm) aansluitingen vereisen geen adapters A (1) of B (8). Zie tekening nr. 2. Installeer als volgt:

1. Ga direct naar stap 2 als uw zwembad leeg is. Als uw bovengrondse zwembad gevuld is met water, sluit dan de plunjer kleppen voordat u het zoutwatersysteem installeert.
2. Koppel de waterretourslang los van de filterpompaansluiting en sluit deze aan op de uitlaat van het zoutwatersysteem.
3. Sluit de verbindingsslang (7) aan op de uitlaataansluiting van de filterpomp.
4. Open de plunjer kleppen om het water te laten stromen.

Het systeem aansluiten op andere soorten pompen

(met ander type schroefdraad of geen schroefdraad):
Het zoutwatersysteem kan ook worden aangepast aan andere filterpompen met een ander schroefdraad of die zonder schroefdraad op de aansluiting.

Aansluiting op 1-1/4" (32 mm) slang:

1. Sluit het ene uiteinde van adapter B (8) aan op de verbindingsslang (7). Draai stevig vast.
2. Sluit nu het andere uiteinde van adapter B (8) aan op de uitlaat van de filterpomp. Draai stevig vast.

Aansluiting op 1-1/2" (38 mm) slang met klem:

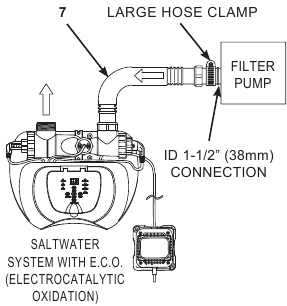

1. Sluit de verbindingsslang (7) aan op de uitlaataansluiting van de filterpomp met een grote slangklem. Draai stevig vast.

Het systeem aansluiten op andere soorten zwembaden

Nadat u het zoutwatersysteem op de pomp hebt aangesloten, sluit u het aan op het zwembad. Dit wordt weergegeven in tekeningen nr. 1 en nr. 2.
Hieronder volgen de meest voorkomende aansluitingstypen:

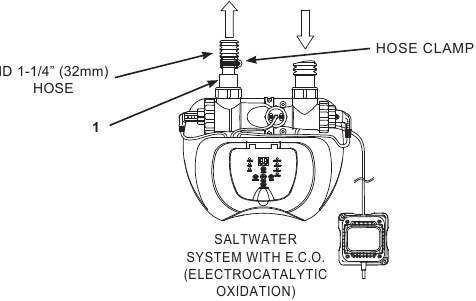

Aansluiting op 1-1/4" (32 mm) aansluitingen:

1. Sluit adapter A (1) aan op de uitlaat van de elektrolytische cel (3). Draai stevig vast.
2. De adapter A (1) is nu op het zoutwatersysteem gemonteerd. De volgende stap is het aansluiten van de waterretourslang op adapter A (1) met een slangklem.

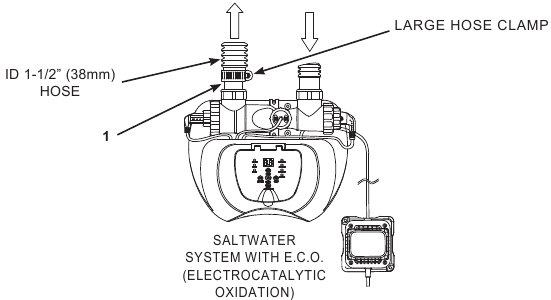

Aansluiting op 1-1/2" (38 mm) aansluitingen zonder schroefdraad:

1. Sluit adapter A (1) aan op de uitlaat van de elektrolytische cel (3). Draai stevig vast.
2. Met de adapter A (1) bevestigd aan het zoutwatersysteem, sluit u de waterretourslang aan op de adapter met behulp van een grote slangklem.

ZOUT- EN ZWEMBADWATERVOLUMES

• Welke soort zout te gebruiken:
  Er moet een specifiek type zout in zwembaden worden gebruikt om de apparatuur te beschermen. Controleer bij het kopen van zout of het zout voldoet aan de EN16401-norm voor chemicaliën voor gebruik in zwembaden. Raadpleeg uw plaatselijke zwembadwinkel of neem contact op met de zoutfabrikant als u hulp nodig heeft bij het verifiëren of u het juiste zout heeft. Gebruik geen gejodeerd zout, zout dat antiklontermiddel (E535) of geel (geel natriumferrocyanide) gekleurd zout bevat.
  Houd er bij het kiezen van zwembadzout voor gebruik binnen de EU ook rekening mee dat het Europees Agentschap voor chemische stoffen (ECHA) vereist dat zout (natriumchloride) wordt gebruikt van geregistreerde/geautoriseerde fabrikanten die vermeld staan in de ECHA Artikel 95-lijst in overeenstemming met de Biocide Producten Verordening (BPR, Verordening (EU) 528/2012). Raadpleeg voor meer informatie de website van ECHA op https://echa.europa.eu/information-on-chemicals/active-substance-suppliers.
  Gebruik alleen natriumchloridezouten
  Gebruik alleen natriumchloridezout (NaCl) dat ten minste 99,4% zuiver is. Het is ook acceptabel om waterconditioneringszoutkorrels te gebruiken (de gecomprimeerde vormen van verdampt zout). Het duurt echter langer voordat ze zijn opgelost. Er wordt zout aan het zwembadwater toegevoegd en de elektrolytische cel gebruikt het zout om chloor te creëren. Hoe zuiverder het zout, hoe beter de prestaties van de elektrolytische cel.
• Optimaal zoutgehalte
  Het ideale zoutgehalte in het zwembadwater ligt tussen 2500-3500 ppm (parts per million). Het optimale niveau is 3000 ppm.
  Een te laag zoutgehalte vermindert de efficiëntie van het zoutwatersysteem en resulteert in een lage chloorproductie. Een hoog zoutgehalte kan een zoute smaak aan het zwembadwater geven (dit kan voorkomen bij een zoutgehalte boven 3500-4000 ppm). Een te hoog zoutgehalte kan de voeding beschadigen en corrosie aan de metalen zwembadarmaturen en accessoires veroorzaken. De zouttabelpagina van deze handleiding toont de juiste dosering zout die nodig is.
• Zout toevoegen
  1. Schakel de filterpomp in om de watercirculatie te starten.
  2. Houd het zoutwatersysteem uitgeschakeld.
  3. Bepaal de toe te voegen hoeveelheid zout (zie "Zouttabel").
  4. Verdeel de juiste hoeveelheid zout gelijkmatig rond de binnenomtrek van het zwembad.
  5. Vermijd verstopping van het filter. Voeg geen zout toe via de skimmer.
  6. Borstel de zwembadbodem om het oplossingsproces te versnellen. Zorg ervoor dat het zout zich niet ophoopt op de bodem van het zwembad. Laat de filterpomp 24 uur achter elkaar draaien om het zout grondig op te lossen.
  7. Nadat 24 uur zijn verstreken en al het zout is opgelost, schakelt u het zoutwatersysteem in, drukt u op de -knop totdat u een "pieptoon" hoort, code "00" knippert en stel het zoutwaterzwembadsysteem in op de gewenste bedrijfstijd (zie "Tabel bedrijfstijd").
• Zout verwijderen
  Als er te veel zout is toegevoegd, piept het apparaat en wordt "Code 92" weergegeven (zie "Alarmcodes"). U moet de zoutconcentratie verlagen. De enige manier om dit te doen, is door het zwembad gedeeltelijk leeg te laten lopen en het bij te vullen met vers water. Laat ongeveer 20% van het zwembadwater leeglopen en vul het bij totdat de "Code 92" verdwijnt.
• Berekening zwembadvolume

INTEX POOLS ZOUTTABEL

Deze tabel toont de hoeveelheid zout die nodig is om het optimale zoutgehalte van 3000 ppm te bereiken en te behouden.

INTEX POOLS CYAANZUURTABEL

Cyaanzuur is een chemische stof die het verlies van chloor in water als gevolg van ultraviolette stralen vermindert. Om het zwembadwater helder en schoon te houden en de prestaties van het apparaat te maximaliseren, voegt u cyaanzuur toe aan het zwembad. We raden aan om het cyaanzuurgehalte op ongeveer 1% van het zout te houden, d.w.z. 100 Lbs (45 Kgs) zout x 1% = 1 Lbs (0,45 Kgs) cyaanzuur. Als het zwembadwater vuil, smerig of groezelig is, voeg dan GEEN chloorstabilisator (cyaanzuur) toe, omdat dit de ontsmettingstijd van het apparaat vertraagt. Onder deze omstandigheden moet u uw zwembadwater een BOOST geven, raadpleeg de BOOST-cyclusstappen. Zodra het zwembadwater is hersteld tot heldere en schone omstandigheden, kunt u cyaanzuur toevoegen.

INTEX ZWEMBADEN BEDIENINGSTIJD TABEL

(MET CYAANZUUR)

LET OP: Als een Intex-filterpomp een timer op de GFCI heeft, is de maximale looptijd 10 uur. De timer moet handmatig worden gereset om de bedieningstijd te verlengen.

De looptijd van de filterpomp moet 1 uur langer zijn dan de vereiste bedieningstijd van het zoutwatersysteem.

ZOUTBEREKENINGSFORMULE VOOR ALLE ZWEMBADEN

ZOUTTABEL VOOR GEBRUIKELIJKE NIET-INTEX ZWEMBADEN

CYA-ZUURTABEL VOOR GEBRUIKELIJKE NIET-INTEX ZWEMBADEN

WERKINGSTIJDENTABEL VOOR GEBRUIKELIJKE NIET-INTEX ZWEMBADEN

(MET CYA-ZUUR)

WERKINGSINSTRUCTIES

1. Zet de filterpomp aan.
2. Start de unit op:
   Steek de stekker in het stopcontact en test de aardlekschakelaar. Druk op de -knop. De knipperende code "00" verschijnt op de led van het elektronische bedieningsstation, wat aangeeft dat de unit klaar is om te worden geprogrammeerd.

3. Stel de werkingsuren in voor het zoutwatersysteem:
   Terwijl de code "00" knippert, drukt u op de -knop om de gewenste werkingsuren in te stellen. Raadpleeg de "Werkingstijdentabel" voor de vereiste werkingsuren die betrekking hebben op de verschillende zwembadgroottes. Drukken op verhoogt de tijd van 01 tot maximaal 12 uur. Als u te veel uren hebt geselecteerd, blijft u op drukken om de cyclus te herhalen.
   De ingebouwde timer activeert nu uw zoutwatersysteem, elke dag op hetzelfde tijdstip, voor het aantal uren (1 tot maximaal 12 uur per cyclus) dat u hebt ingesteld.
   OPMERKING: Het zoutwatersysteem werkt niet als de filterpomp niet werkt. Zorg ervoor dat u uw filterpomp (of start deze handmatig) programmeert om 5 minuten vóór het zoutwatersysteem te beginnen werken en 15 minuten na het zoutwatersysteem te eindigen.

4. Vergrendel de toetsenbordbedieningen:
   Terwijl de gewenste uurwaarde wordt weergegeven, drukt u op de -knop totdat u een "pieptoon" hoort. Een groene "WORKING"-indicator op het bedieningspaneel licht binnen enkele seconden op om aan te geven dat het zoutwatersysteem is begonnen met de chloorproductie. Het vergrendelen van de bedieningsknoppen in deze instelling voorkomt ongeautoriseerde wijziging van de werkingscyclus.
   OPMERKING: Als u vergeet de toetsenbordbedieningen te vergrendelen, vergrendelt het systeem deze automatisch en begint het 1 minuut later te werken.

5. Pas de werkingstijd indien nodig opnieuw aan:
   De werkingsuren kunnen indien nodig opnieuw worden aangepast. Druk op de -knop totdat u een "pieptoon" hoort om het toetsenbord te ontgrendelen en de huidige geprogrammeerde tijd knippert. Herhaal stap 3 tot 4.

6. Boost-cyclus
   • Druk bij de eerste installatie 5 seconden op de knop "BOOST" totdat de indicator oplicht en de led "80" weergeeft. Dit geeft aan dat het zoutwatersysteem is begonnen met meer chloordesinfectiemiddel te produceren. U kunt de knop "BOOST" nogmaals 5 seconden ingedrukt houden totdat de indicator uitgaat, waardoor de Boost-cyclus wordt geannuleerd.

   • De boost-werkingsuren zijn 8 keer de hoeveelheid tijd die in het systeem is geprogrammeerd, d.w.z. als de werkingstijd van uw zoutwatersysteem 2 uur is, voert de boost-procedure 8 x 2 = 16 uur uit. Nadat de boost-procedure is voltooid, schakelt het systeem automatisch over naar de normale werkmodus.
   • Zodra de boost werkt, controleert u of de werkingsuren van de filterpomp correct zijn ingesteld. Als de boost-werkingstijd bijvoorbeeld 8 uur is, moet de filterpomp worden ingesteld om minstens 8 uur te draaien. Verhoog indien nodig de werkingsduur van de filterpomp.
     OPMERKING: Als er een Intex-filterpomp op het systeem is aangesloten, zet u de pompschakelaar in de "I"-stand.
   • Na een zware regenbui of als het zwembad vuil is, drukt u op de knop "BOOST" om het zwembad opnieuw te shocken.
7. Stand-by/energiebesparende modus:
   • Wanneer de cyclus eindigt, licht de groene "SLEEP"-indicator op het bedieningspaneel op en knippert de led "93". Het systeem bevindt zich nu in de stand-bymodus. Na een tijdje schakelt het uit en zet het zichzelf in een energiebesparende modus. Het systeem schakelt zichzelf na 24 uur automatisch weer in en start zijn dagelijkse cyclus van chloorproductie.

   • De "SLEEP"-indicator blijft branden terwijl het systeem zich in de energiebesparende modus bevindt. De led gaat echter na 5 minuten uit. Druk op een willekeurige knop ( of ) om de laatste ledcode te bekijken.

8. Elektroden zelfreinigende cyclus:
   • Houd de -knop 5 seconden ingedrukt totdat de led "10" knippert. Afhankelijk van het calciumgehalte in uw zwembadwater, drukt u nogmaals op de -knop om de zelfreinigende cyclustijd als volgt te selecteren. In totaal 3 instellingen: 14 uur, 10 uur en 06 uur.


O PMERKING: De levensduur van de cel varieert afhankelijk van de watercondities, het gebruik van het zwembad en de werkingstijd van het apparaat. Selecteer een cyclustijd van 14 uur om de levensduur van de elektrolytische cel te maximaliseren als het calciumgehalte tot 150 ppm bedraagt. Handmatige routine cleaning en onderhoud verlengen de levensduur van de elektrolytische cel verder.

• Terwijl de gewenste zelfreinigende uren worden weergegeven, drukt u op de -knop om de toetsenbordbedieningen te vergrendelen en de led keert terug naar de normale werkingstijd. Het systeem keert de polariteit van de elektrode (5) elke keer om volgens de geselecteerde uren.
  OPMERKING: Als u vergeet de toetsenbordbedieningen te vergrendelen, vergrendelt het systeem deze automatisch.

LED-CODEOVERZICHT

Wanneer alarmcode "90" wordt weergegeven, moet u ervoor zorgen dat de timer van de filterpomp één (1) uur langer is ingesteld dan het zoutwatersysteem.
Als de filterpomp geen ingebouwde timer heeft, moet de filterpomp elke dag handmatig worden in-/uitgeschakeld.

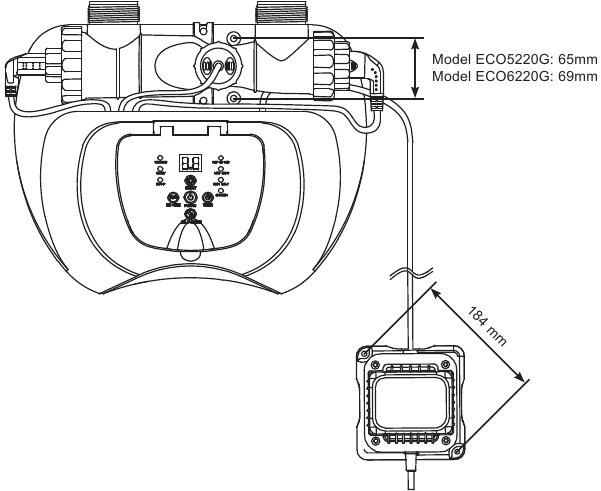

STATIONAIRE PRODUCTMONTAGE

Sommige landen, vooral in de Europese Gemeenschap, vereisen dat het product in een permanente rechtopstaande positie aan de grond of aan een basis wordt bevestigd. Neem contact op met uw lokale autoriteiten om te bepalen of er een voorschrift in uw regio is met betrekking tot filterpompen voor bovengrondse zwembaden. Zo ja, dan kan het product met behulp van de twee gaten in de basis op een platform worden gemonteerd. Zie onderstaande tekening.
Het product kan op een betonnen basis of op een houten platform worden gemonteerd om onbedoeld kantelen te voorkomen. De montagegaten hebben een diameter van 6,4 mm. De totale assemblage moet meer dan 18 kg bedragen.

ONDERHOUD

Koppel het netsnoer los voordat u uw systeem reinigt. Sluit ook de plunjer ventielen op uw zwembad of plaats de zwarte hoedachtige pluggen in de zeefopening om te voorkomen dat er water ontsnapt. Nadat u alle onderhoudstaken hebt voltooid, moet u het netsnoer weer aansluiten en de plunjer ventielen openen of de pluggen verwijderen.

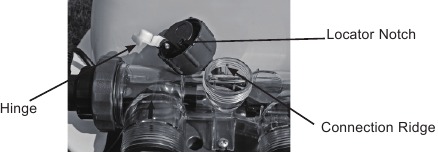

Reiniging van de flowsensor

1. Draai de kraag van de flowsensor (6) tegen de klok in los en verwijder deze uit de elektrolytische celbuis. Zie "Onderdelenreferentie".
2. Als er afzettingen en vuil op het oppervlak van de flowsensor te zien zijn, gebruik dan een tuinslang om het eraf te spoelen.
3. Als het spoelen met water de afzettingen niet verwijdert, gebruik dan een plastic borstel om het oppervlak en het scharnier indien nodig schoon te maken. Gebruik geen metalen borstel.
4. Nadat de flowsensor is geïnspecteerd en gereinigd, lijnt u de locatorinkeping op de flowsensor uit met de verbindingsrand in de buis. Draai nu de kraag met de klok mee en draai de sensor terug in zijn positie. Draai hem niet te vast.

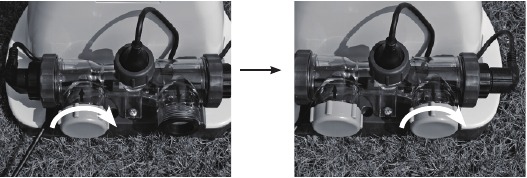

Elektrodenreiniging

De elektroden hebben een zelfreinigende functie die is opgenomen in de programmering van de elektronische besturing. In de meeste gevallen zorgt deze zelfreinigende werking ervoor dat de elektroden optimaal blijven werken. Als het zwembadwater hard is (hoog mineraalgehalte), moeten de elektroden mogelijk periodiek handmatig worden gereinigd. Om maximale prestaties te behouden, raden we aan om de primaire en secundaire elektroden (5 & 4) maandelijks te openen en visueel te inspecteren.
De volgende stappen geven instructies over hoe u uw cel kunt reinigen.

Inspectie en reiniging:

1. Schakel het apparaat uit en haal het netsnoer uit het stopcontact.
2. Voor filterpompen met 1-1/4" (32 mm) slangmaat - Om te voorkomen dat er water uit het zwembad stroomt, schroeft u de zeefroosters los van de zeefconnectoren en steekt u de hoedachtige pluggen in de zeefconnectoren.
   Voor filterpompen met 1-1/2" (38 mm) slangmaat - Draai beide plunjer ventielhendels volledig met de klok mee tot ze stoppen. Dit sluit het ventiel en voorkomt dat het water uit het zwembad stroomt.
3. Koppel de 2 slangen los van het zoutwatersysteem en bevestig de celdeksels (9) aan de inlaat en uitlaat van de elektrolytische cel (3).

4. Schroef de kraag van de flowsensor (6) los en trek de flowsensor uit de behuizing van de elektrolytische cel (3).

5. Giet keukenazijn in de behuizing van de elektrolytische cel (3) om de elektroden onder te dompelen. Laat 1 uur weken.

6. Open een kant van de celdeksel (9), laat de azijn leeglopen en gooi deze op de juiste manier weg. Sluit de slang aan die van het zwembad naar de cel loopt. Spoel de behuizing van de elektrolytische cel met het zwembadwater.

7. Keer de stappen 3, 4, 5 en 6 om om de elektrolytische cel weer aan te sluiten.

INTEX TESTSTRIPS

(VERPAKT BIJ HET PRODUCT)
De teststrips kunnen tegelijkertijd het "Vrije chloor", "pH", "Calciumhardheid" en "Totale alkaliteit" testen. We raden aan om de waterchemie wekelijks te testen en de chloorconcentratie op 0,5 - 3,0 ppm te houden.

Instructies en gebruik

1. Dompel de hele strip in het water en verwijder deze onmiddellijk.
2. Houd de strip 15 seconden waterpas. Schud geen overtollig water van de strip.
3. Vergelijk nu de strip pad met de kleurenkaart op het verpakkingsetiket. Pas indien nodig het chemische niveau in het zwembadwater aan. Het is erg belangrijk om de juiste techniek te gebruiken bij het testen van het chemische niveau van het water. Lees en volg de schriftelijke stripinstructies zorgvuldig.

LANGDURIGE OPSLAG

1. Koppel het netsnoer los van het stopcontact.
2. Nadat het zwembad volledig leeg is, koppelt u het zoutwatersysteem los van de slangen door de installatie-instructies om te keren.
3. Laat het apparaat aan de lucht drogen voordat u het opbergt. Dit is misschien een goed moment om de elektrolytische cel visueel te inspecteren en schoon te maken.
4. Bewaar het apparaat en de accessoires op een droge plaats. De temperatuur moet worden geregeld, tussen 0 graden Celsius en 36 graden Celsius.
5. De originele verpakking kan worden gebruikt voor opslag.

DEFINITIES VAN ZWEMBADONDERHOUD & CHEMICALIËN

Raadpleeg een lokale zwembadhandelaar voor waterbehandeling.

• Voeg geen zwembadchemicaliën rechtstreeks aan de skimmer toe. Dit kan de cel beschadigen.
• Het handhaven van een zout- en ontsmettingsmiddelgehalte boven het aanbevolen bereik kan bijdragen aan de corrosie van de zwembadapparatuur.
• Controleer de vervaldatum van de testkit, aangezien de testresultaten onnauwkeurig kunnen zijn als de kit na die datum wordt gebruikt.
• Als het, vanwege zwaar zwembadgebruik, nodig is om het ontsmettingsmiddelgehalte te verhogen, gebruik dan een chemische stof op basis van trichloor, TCCA of dichloor.

GIDS VOOR PROBLEEMOPLOSSING

PROBLEEM	OORZAAK	OPLOSSING
ONVOLDOENDE CHLOOR	Onvoldoende bedrijfsuren van het zoutwatersysteem. Het zoutgehalte in het zwembadwater is minder dan 2000 ppm. Dit is onvoldoende. Chloorverlies door intense blootstelling aan zonlicht. De belasting door zwemmers is toegenomen. Vervuilde of vuile elektrolytische cel. Hoge blootstelling aan UV-straling.	Verhoog de dagelijkse bedrijfstijd van het zoutwatersysteem. Zie "Bedieningsinstructies". Controleer het zoutgehalte met de testkit. Pas indien nodig aan. Zie "Zout- en zwembadwatervolumes". Gebruik een zwembadhoes wanneer het zwembad niet in gebruik is en/of wanneer het apparaat in werking is. Verwijder de cel voor inspectie en reinig deze indien nodig. Zie "Onderhoud". Dek het zwembad gedurende 2 dagen af met een zwembadhoes terwijl het apparaat draait en test vervolgens het water met de teststrips. Als het zwembad schoon en helder is, voeg dan stabilisator toe aan het water en test vervolgens het water terwijl het apparaat draait.
WITTE VLOKKEN IN HET WATER	Er is overmatige calciumhardheid aanwezig in zwembadwater.	Laat ongeveer 20% tot 25% van het zwembadwater weglopen en voeg vers water toe om de calciumhardheid te verminderen. Inspecteer de elektrolytische cel op kalkaanslag. Reinig de elektrolytische cel indien nodig.
GEEN LED-DISPLAY	Geen stroomvoorziening. RCD is niet gereset. Een stroomzekering is doorgebrand. LED-fout.	Zoek de schakelaar en zet hem aan. Reset de RCD. Neem contact op met het Intex Service Center.
LED-PANEELCODE	PROBLEEM	OPLOSSING
LED-paneelcode knippert en alarm gaat af (OPMERKING: Schakel altijd de stroom uit voordat u gaat reinigen en onderhouden).
	Filterpomp niet aan het systeem bevestigd en/of ingeschakeld.	Zorg ervoor dat de filterpomp is aangesloten en in werking is. Zie "Installatie-instructie".
	De circulatieleiding is geblokkeerd.	Als uw apparaat plunjer ventielen heeft, zorg er dan voor dat ze open zijn. Verwijder vuil en vuil uit uw filterpatroon en cel. Zie "Onderhoud". Laat alle opgesloten lucht in de circulatieleiding ontsnappen. Zie de handleiding van de filterpomp.
	Onjuiste richting van de inlaat- en uitlaatslang.	Controleer de richting van de inlaat- en de uitlaatslang. Draai de slangen indien nodig om. Zie "Installatie-instructies".
	Kalkaanslag op de flowsensor.	Reinig de flowsensor en besteed speciale aandacht aan het scharnier. Zie "Onderhoud".
	Flowsensorkabel zit los.	Steek de flowsensor stevig in het stopcontact van de flowsensor.
	Interne timerconflict tussen filterpomp en zoutwatersysteem.	Reset beide timers op de filterpomp en het zoutwatersysteem. Zie "Boost-cyclus".
	Flowsensorstoring.	Neem contact op met het Intex Service Center.
	Vuil of kalkaanslag op titaniumplaten.	Verwijder de primaire elektrolytische cel voor inspectie. Reinig deze indien nodig. Zie "Onderhoud".
	Laag zoutgehalte / Geen zout.	Voeg zout toe. Zie "Zout- en zwembadwatervolumes".
	De kabel van de elektrolytische cel zit los.	Zorg ervoor dat de celkabel stevig in het stopcontact van de celbehuizing is gestoken.
	Mogelijke storing in de elektrolytische cel.	Neem contact op met het Intex Service Center. Vervang de cel indien nodig.
	Hoog zoutgehalte. Watertemperatuur > 35 ºC. Storing in de titaniumelektrode.	Laat het zwembad gedeeltelijk leeglopen en vul het bij met vers water. Zie "Zout- en zwembadwatervolumes". Neem contact op met het Intex Service Center.
	LED-display is uit en het "SERVICE"-lampje brandt - het systeem start niet op. Veroorzaakt door hoge luchtvochtigheid. PCB-storing.	De spanning van het huishouden is te hoog of te laag (+ 20%). Controleer of de spanning binnen het bereik ligt dat op de apparaatbehuizing staat vermeld. Laat het systeem 's middags draaien en vermijd het draaien tijdens de dageraad, mistig of regenachtig weer. Plaats een stuk tegel of een vergelijkbare pad van 38 x 38 cm (15" x 15") tussen het apparaat en de grond om te voorkomen dat grondwaterverdamping uit de buurt van het systeem blijft. Neem contact op met het Intex Service Center.

Als u problemen blijft ondervinden, neem dan contact op met onze afdeling Consumentenservice voor hulp. Zie het afzonderlijke blad "Geautoriseerde servicecentra".

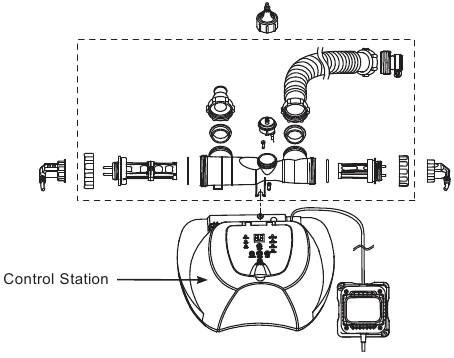

VERVANGING VAN HET CONTROLESTATION

Vereist gereedschap: Een (1) kruiskopschroevendraaier

Als alleen het controle station (13) moet worden vervangen zoals aangegeven door het servicecentrum, verwijder dan alle componenten in het gestippelde frame en bewaar ze op een veilige plaats voor later gebruik. Zodra u het nieuwe vervangende controle station hebt ontvangen, installeert u alle componenten van het vorige apparaat opnieuw in het nieuwe controle station.

ALGEMENE WATERVEILIGHEID

Waterrecreatie is zowel leuk als therapeutisch. Het brengt echter inherente risico's op letsel en overlijden met zich mee. Om uw risico op letsel te verminderen, dient u alle waarschuwingen en instructies op het product, de verpakking en de bijsluiter te lezen en op te volgen. Onthoud echter dat productwaarschuwingen, instructies en veiligheidsrichtlijnen enkele veelvoorkomende risico's van waterrecreatie omvatten, maar niet alle risico's en gevaren dekken.

Voor extra veiligheidsmaatregelen dient u zich ook vertrouwd te maken met de volgende algemene richtlijnen en met de richtlijnen van nationaal erkende veiligheidsorganisaties:

• Eis voortdurend toezicht. Een bevoegd volwassene moet worden aangesteld als "redder" of waterwachter, vooral wanneer kinderen in en rond het zwembad zijn.
• Leer zwemmen.
• Neem de tijd om reanimatie en eerste hulp te leren.
• Instrueer iedereen die toezicht houdt op zwembadgebruikers over mogelijke zwembadrisico's en over het gebruik van beschermingsmiddelen zoals afgesloten deuren, barrières, enz.
• Instrueer alle zwembadgebruikers, inclusief kinderen, wat te doen in geval van nood.
• Gebruik altijd uw gezond verstand en een goed oordeel wanneer u van een wateractiviteit geniet.
• Houd toezicht, houd toezicht, houd toezicht.

BELANGRIJKE VEILIGHEIDSREGELS

Lees, begrijp en volg alle instructies zorgvuldig voordat u dit product installeert en gebruikt.
LEES EN VOLG ALLE INSTRUCTIES

• Houd altijd toezicht op kinderen en mensen met een beperking.
• Kinderen moeten uit de buurt van dit product en elektrische snoeren blijven.
• Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren ervan begrijpen.
• Montage en demontage alleen door volwassenen.
• Het product moet worden gevoed via een aardlekschakelaar (RCD) met een nominale reststroom van niet meer dan 30mA.
• Haal altijd de stekker van dit product uit het stopcontact voordat u het product verwijdert, reinigt, onderhoudt of aanpast.
• Begraaf het elektrische snoer niet. Plaats het snoer op een plaats waar het niet beschadigd kan raken door grasmaaiers, heggenscharen en andere apparatuur.
• Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant of zijn servicevertegenwoordiger of een vergelijkbaar gekwalificeerd persoon om gevaar te voorkomen.
• Om het risico op elektrische schokken te verminderen, dient u geen verlengsnoeren, timers, stekkeradapters of omvormerstekkers te gebruiken om het apparaat op de elektrische voeding aan te sluiten; zorg voor een goed geplaatst stopcontact.
• Probeer dit product niet in of uit te pluggen terwijl u in het water staat of wanneer uw handen nat zijn.
• Houd deze transformator op meer dan 3,5 m afstand van het zwembad.
• Houd de stekker van dit product op meer dan 4 m afstand van het zwembad en op een hoogte van minimaal 1,2 m.
• Plaats dit product uit de buurt van het zwembad, zodat kinderen er niet op kunnen klimmen en toegang tot het zwembad kunnen krijgen.
• Het product mag niet worden gebruikt als er mensen in het water zijn.
• Dit product is uitsluitend bedoeld voor gebruik met opbergbare zwembaden. Niet gebruiken met permanent geïnstalleerde zwembaden. Een opbergbaar zwembad is zo gebouwd dat het gemakkelijk kan worden gedemonteerd voor opslag en weer in de oorspronkelijke configuratie kan worden gemonteerd.
• Het apparaat is uitsluitend bedoeld voor huishoudelijk gebruik.
• Dit product is alleen bedoeld voor gebruik voor de doeleinden die in de handleiding worden beschreven!
• Raadpleeg de onderstaande paragrafen van de handleiding voor alle informatie met betrekking tot de installatie, reiniging en onderhoud.
• Om een gevaar te voorkomen als gevolg van onbedoeld resetten van de thermische beveiliging, mag dit apparaat niet worden gevoed via een extern schakelapparaat, zoals een timer, of worden aangesloten op een circuit dat regelmatig wordt in- en uitgeschakeld door het nutsbedrijf.

HET NIET OPVOLGEN VAN DEZE WAARSCHUWINGEN KAN LEIDEN TOT SCHADE AAN EIGENDOMMEN, ELEKTRISCHE SCHOKKEN, VERSTRIKKING OF ANDER ERNSTIG LETSEL OF DE DOOD.
Deze productwaarschuwingen, instructies en veiligheidsregels die bij het product worden geleverd, vertegenwoordigen enkele veelvoorkomende risico's van waterrecreatieapparaten en dekken niet alle gevallen van risico en gevaar. Gebruik uw gezond verstand en een goed oordeel wanneer u van een wateractiviteit geniet.

Alleen voor draagbare bovengrondse zwembaden
BEWAAR DEZE INSTRUCTIES

Gedistribueerd in het VK door Unitex Service (UK) Limited, 21 Holborn Viaduct, London EC1A 2DY, UK.
www.intexcorp.com

Referenties

• Informatie over biociden - ECHA
• INTEX: De leider in bovengrondse zwembaden, luchtbedden en opblaasbare spa's

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

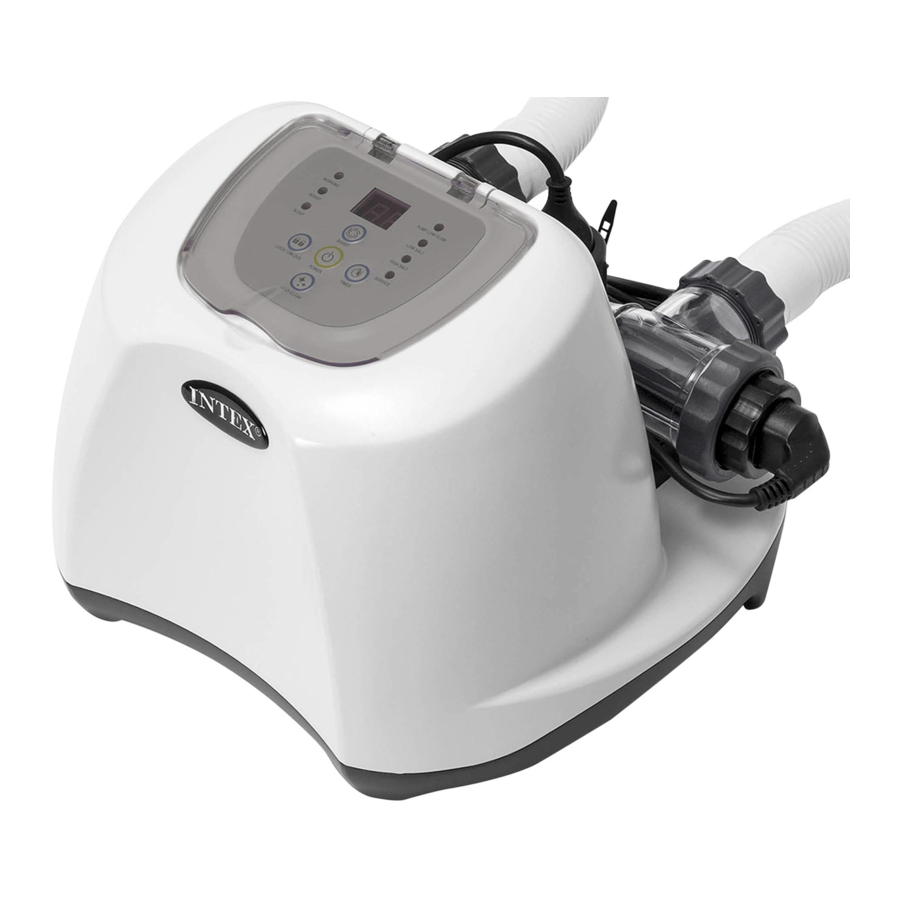

Download Intex QS1200, QS500 Handleiding

Beschikbare talen
