BlUETTI AC200 Handleiding

Veiligheidsinstructies

Neem de volgende instructies in acht om een veilig gebruik te garanderen:

1. Wijzig of demonteer dit product niet.
2. Verplaats het niet tijdens het opladen of gebruiken, omdat de trillingen en impact tijdens het
3. verplaatsen zal leiden tot slecht contact van de uitgangsinterface.
4. Gebruik in geval van brand droge poederblussers voor dit product. Gebruik geen waterblusser, dit kan een elektrische schok veroorzaken.
5. Nauwlettend toezicht is vereist bij het gebruik van dit product in de buurt van kinderen.
6. Bevestig de nominale specificatie van uw belasting en gebruik deze niet buiten de specificatie.
7. Plaats het product niet in de buurt van warmtebronnen, zoals elektrische ovens en verwarmingen.
8. Niet toegestaan in vliegtuigen omdat de batterijcapaciteit groter is dan 100Wh.
9. Raak het product of de insteekpunten niet aan als uw handen nat zijn.
10. Controleer het product en de accessoires voor elk gebruik. Gebruik het niet als het beschadigd of kapot is.
11. Koppel de AC-adapter onmiddellijk los van het stopcontact in geval van blikseminslag, dit kan leiden tot verhitting, brand en andere ongevallen.
12. Gebruik de originele oplader en kabels.

Paklijst

(1) Standaard (meegeleverde accessoires)

(2) Opties (niet inbegrepen, apart te koop bij de verkoper)

De afbeelding is alleen ter referentie, neem het object als standaard.

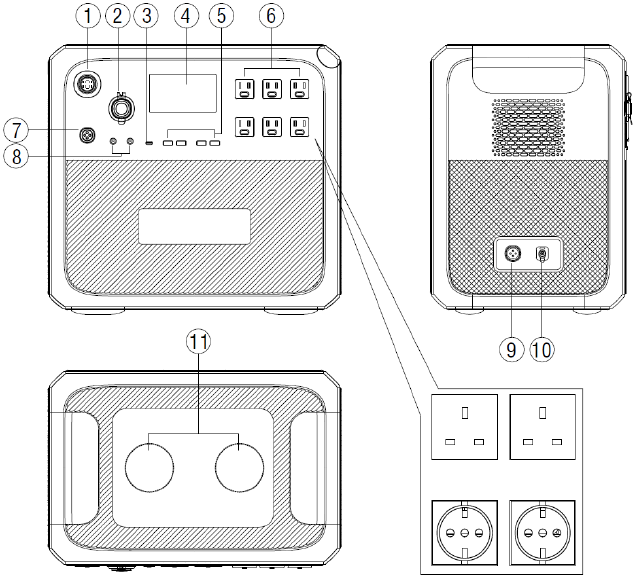

Functie introductie

1. Aan/uit-knop
2. 12V / 10A sigarettenaansteker poort
3. Type-C oplaadpoort
4. Aanraakbaar interactie LCD-scherm
5. USB-uitgang x 4 stuks
6. US AC-uitgang x 6 stuks (EU/UK AC-uitgang x 2 stuks)
7. 12V / 25A uitgang
8. 12V / 3A uitgang
9. PV / auto-ingangspoort
10. AC-adapter ingangspoort
11. Draadloos opladen x 2 stuks

Opmerking:

AC staat voor wisselstroom.
PV staat voor fotovoltaïsch (opladen via zonne-energie).
DC staat voor gelijkstroom.
Auto staat voor elektrische energie van de auto.

Opstart- en uitschakelprocedure

(1) Opstarten: druk kort op de aan/uit-knop, het indicatielampje brandt en de machine staat in de stand-by modus.
(2) Uitschakelen: houd de aan/uit-knop langer dan 2 seconden ingedrukt, het indicatielampje gaat uit en de machine wordt uitgeschakeld.

(3) De DC-stroomschakelaar en AC-stroomschakelaar zijn geïntegreerd in het interactie LCD-scherm (Afbeelding 1), druk op de "DC ON/OFF" (DC AAN/UIT) knop en "AC ON/OFF" (AC AAN/UIT) knop op het scherm om de DC/AC-uitgang in/uit te schakelen.

Hoe het aanraakscherm te gebruiken

Interactie LCD-scherm (Informatie Vision) ondersteunt de onderstaande functies:

(1) Real-time weergave van spanning, stroom, vermogen, temperatuur en laad- en ontlaadstatus.
(2) De gebruiker kan de uitgangsspanning, frequentie, oplaadmodus, stroomverbruiksmodus en tijdinformatie aanpassen aan de instellingskolom.
(3) Ondersteuning voor energiebesparing en activeer de Super ECO-modus om meer dan 30% nutteloos energieverlies te besparen.
(4) Ondersteuning voor gebruikers om zelfstandig foutinformatie, historische foutinformatie, software- en hardwareversienummer en SN-code te bekijken.

De bedieningsstappen van het aanraakscherm

Warme tip:

• Het aanraakbare LCD-scherm is een resistent scherm. we raden aan om de aanraakknop lichtjes met uw vingernagel in te drukken totdat deze "piept".
• Om de levensduur van het LCD-scherm te maximaliseren, vermijd direct zonlicht erop.

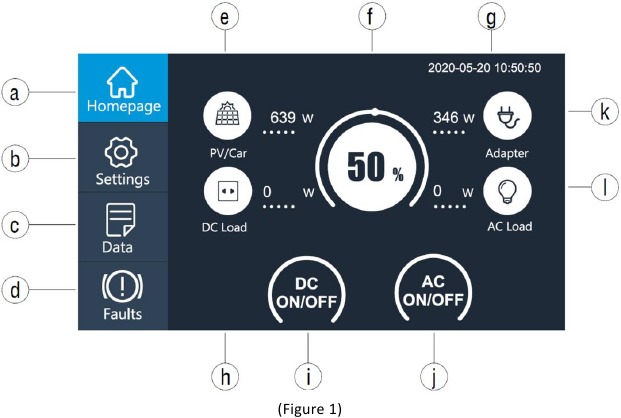

(1) Wanneer u op de aan/uit-knop drukt, komt u in de hoofdinterface van het LCD-scherm:

1. Startpagina knop
2. Instellingen knop
3. Data knop
4. Fouten knop
5. PV/Auto oplaad weergave knop
6. BMS informatie weergave knop
7. Datum/Tijd
8. DC belasting informatie weergave knop
9. DC AAN/UIT knop
10. AC AAN/UIT knop
11. Adapter oplaad weergave knop
12. AC belasting informatie weergave knop

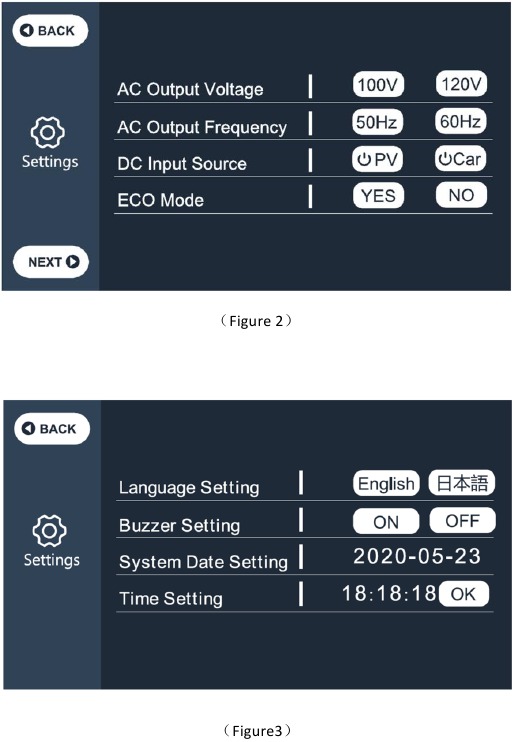

(2) Klik op de instellingenknop in de hoofdinterface (Afbeelding 2) om de instellingeninterface te openen zoals hieronder (Afbeelding 3):

Warme tip: Ga naar de instellingeninterface om de datum en tijd in te stellen volgens de lokale tijdzone en controleer de uitgangsspanning, frequentie en andere parameters voor de eerste keer.

De standaard:
JP output: 100V/50Hz
US output: 120V/60Hz
EU output: 230V/50Hz
UK output: 230V/50Hz
DC Input Source (DC Ingangsbron): PV (solar) (PV (zonne-energie))
ECO Mode (ECO-modus): NO (NEE)

Druk op de "Next" (Volgende) knop om de taal- en datuminstellingen te openen zoals hieronder (Afbeelding 3):
Language (Taal): Japanese, English
Date and time (Datum en tijd): 2000-00-00, 00:00:00
Stel de "Date and time" (Datum en tijd) minstens één keer per 2 weken in.
Druk op om het te configureren.

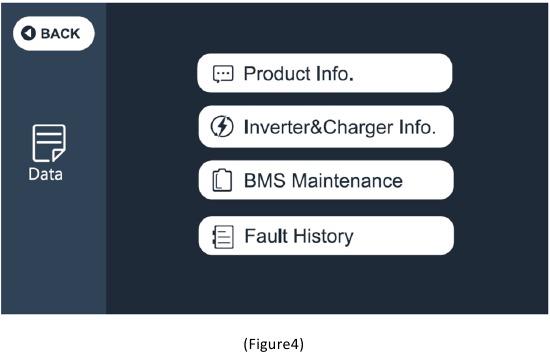

(3) Keer terug naar de hoofdinterface (Afbeelding 1), klik op de "Data" (Gegevens) knop om de pagina te openen (Afbeelding 4):

• Klik op de "Product Info" (Productinformatie) knop, u kunt achtereenvolgens het productmodel, de SN-code, de besturingssoftwareversie, de bewakingssoftwareversie, de BMS-bewakingssoftwareversie en de weergavesoftwareversie bekijken;
• Klik op de "Inverter & Charger Info" (Omvormer & Lader Info) knop, u kunt achtereenvolgens de PV / Auto werking en de adapterwerking, DC-uit werking en AC-uit werking bekijken, die ook rechtstreeks toegankelijk zijn via de sneltoets op de hoofdinterface;
• Klik op de "BMS Maintenance" (BMS Onderhoud) knop, u kunt de bedrijfsinformatie van BMS bekijken, en dit deel is ook rechtstreeks toegankelijk via de sneltoets in de hoofdinterface;
• Klik op de "Fault History" (Foutgeschiedenis) knop, u kunt alle foutinformatie bekijken die door de machine is gegenereerd. Alle foutcodes worden hier vastgelegd. Keer volgens de foutcodes terug naar de hoofdinterface en klik op de foutknop om de bijbehorende foutinformatie te bekijken. De foutgeschiedenis wordt maximaal 10 jaar bewaard als deze niet handmatig wordt gewist.

(4) Keer terug naar de hoofdinterface en klik op de foutknop (Afbeelding 1) om de huidige foutinformatie te bekijken: de foutknop wordt rood weergegeven als er een fout is, klik om de bijbehorende foutinformatie te openen, waarna de groene stip in een rode stip verandert.

Het product opladen

Er zijn vijf manieren om op te laden:

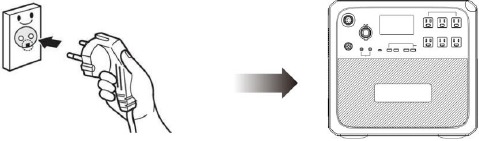

(1) Oplaadmodus 1: Via stopcontact

• Druk op de hoofdschakelaar om het opladen te starten nadat u het product op het stopcontact hebt aangesloten. Het opladen stopt automatisch wanneer het 100% bereikt.

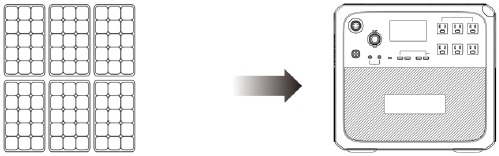

(2) Oplaadmodus 2: Via zonnepanelen

• Kies het zonnepaneel met een werkspanning van DC 35V-150V.
• Sluit het zonnepaneel aan op het product via de meegeleverde oplaadkabel voor zonne-energie.
• Plug and play opladen: het opladen start automatisch na het aansluiten van het zonnepaneel op het product, zelfs als het uit staat.
• Max. stroom van de zonne-energie is 12A.

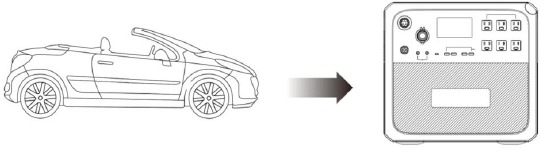

(3) Oplaadmodus 3: Via de sigarettenaanstekerpoort van de auto

• Druk op de aan/uit-knop en sluit deze aan op de sigarettenaanstekerpoort via de autolaadkabel.
• Ga naar de instellingeninterface zoals weergegeven in (Figuur 2) via het scherm om de DC-ingangsbron in te stellen op de automodus; Het product kan worden opgeladen met een maximale stroom van 8,2 A.

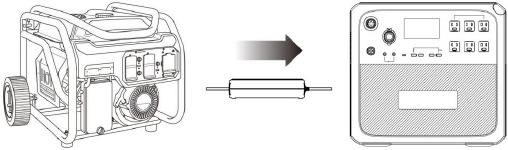

(4) Oplaadmodus 4: Via een generator (benzine, propaan of diesel)

• Sluit de AC-adapteringang aan op de generator en de uitgangspoort op de AC-oplaadpoort van de machine.
• Druk op de aan/uit-knop, het product wordt opgeladen, het opladen stopt automatisch wanneer het 100% bereikt.

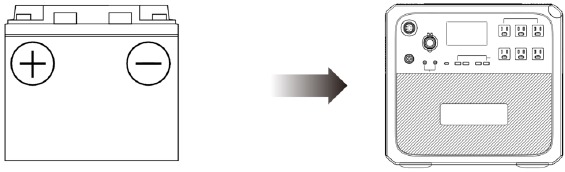

(5) Oplaadmodus 5: van loodzuuraccu

• Sluit aan op de positieve en negatieve polen van de batterij via de meegeleverde oplaadkabel voor zonne-energie (let op het onderscheid tussen de positieve en negatieve polen van de batterij, de rode kop is de positieve pool en de zwarte kop is de negatieve pool).
• Ga naar de instellingeninterface zoals weergegeven in (Figuur 2) via het scherm om de DC-ingangsbron in te stellen op "car mode" (automodus). Het product kan worden gebruikt voor het opladen in de automodus, met een maximale stroom van 8,2 A. Het product heeft de functie van anti-overontlading voor de loodzuuraccu.

Ontladen

(1) Schakel 12V / 25A, 12V / 3A, sigarettenaanstekerpoort, USB en type C-uitgang in: druk eerst op de aan/uit-knop, ga vervolgens via het aanraakscherm naar de hoofdinterface, klik op de DC ON/OFF button (DC AAN/UIT-knop) en bevestig, schakel deze uitgangen uit, en klik ook op de DC on / off button (DC aan/uit-knop) en bevestig.
(2) Schakel AC-uitgang in: druk eerst op de aan/uit-knop, ga vervolgens via het aanraakscherm naar de hoofdinterface, klik op de AC ON/OFF button (AC AAN/UIT-knop) en bevestig. Schakel deze AC-uitgangspoorten uit, en klik ook op de AC ON/OFF button (AC AAN/UIT-knop) en bevestig.

Toepassingsscenario

(1) Buitenshuis: Auto-uitrusting: autokoelkast, autostofzuiger en andere auto-uitrusting; Kampeeruitrusting: elektrisch tuingereedschap (elektrisch gereedschap zoals blazers, grasmaaiers, elektrische boren, elektrische zagen), BBQ-grills, LED-verlichting, enz.
(2) Binnenshuis: Koelkast, keukenapparatuur zoals waterkoker, broodrooster, blender, koffiezetapparaat, rijstkoker, laptops, telefoons, verlichting, enz.

Voorbeelden van belastingen

(1) 12V / 25A, 12V / 3A, sigarettenaanstekerpoort, USB en type C-uitgangspoort zijn geschikt voor de meeste producten op de markt, maar sommige producten kunnen overstroombeveiliging activeren als er op het moment van starten een grote stroomimpact is.
(2) Het vermogen van elektrische producten dat wordt gebruikt voor AC-uitgang moet minder dan 2000 W zijn. Afhankelijk van de verschillende elektrische producten, wanneer het nominale vermogen minder is dan 2000 W, kunnen sommige airconditioners, motoren en andere apparaten die een onmiddellijke hoge stroom nodig hebben bij het starten, overstroom activeren wanneer de verhouding van de piekwaarde van de nominale stroom 3:1 overschrijdt. Op dit moment raden we aan om de elektrische apparaten met een lager vermogen te selecteren.
(3) Wanneer de uitgang overbelast, overstroomt of kortsluiting heeft, schakelt het product de bijbehorende uitgang uit en start het automatisch twee keer (met een interval van 20 seconden). Als er nog steeds een overbelasting, overstroom of kortsluitingsalarm is, wordt de uitgang vergrendeld en moet deze handmatig worden opgelost en vervolgens opnieuw worden opgestart. Als de uitgang herhaaldelijk stopt na het opnieuw opstarten, stop dan onmiddellijk met het gebruik (pas na het oplossen van problemen) of neem contact op met de verkoper of onderhoudsagent voor hulp.
(4) Wanneer het batterijvermogen is ontladen tot 0%, worden de DC- en AC-uitgang automatisch uitgeschakeld. Alleen wanneer het batterijvermogen is opgeladen tot meer dan 5%, kunnen de DC- en AC-uitgang worden ingeschakeld, wat dient om de batterij te beschermen en de levensduur te verlengen.
(5) Deze machine ondersteunt gelijktijdig opladen en ontladen.

Schatting van de bedrijfstijd

1700Wh × DOD × η ÷ (belasting W) = oplaadtijd (eenheid: u)

Opmerking: DOD is de ontladingsdiepte van de batterij, η is de lokale omvormerefficiëntie, DOD=90%, η=88%.

Specificaties

Instructies voor opslag en onderhoud

(1) Laad de machine volledig op voordat u deze opbergt.
(2) Schakel alle aan/uit-knoppen uit.
(3) Om de levensduur van de batterij te verlengen, dient u deze minstens één keer per 6 maanden te gebruiken en op te laden.
(4) Zorg voor voldoende ventilatie tijdens gebruik of opslag en houd het uit de buurt van brandbare materialen of gassen. Stapel niets bovenop het apparaat tijdens opslag of gebruik. Onvoldoende ventilatie en/of onjuiste opslag kunnen schade aan het apparaat veroorzaken.
(5) Vermijd blootstelling van het product aan regen of gebruik het product niet in een vochtige omgeving.
(6) Gebruik en bewaar het product in een schone en droge omgeving.
(7) Houd dit product uit de buurt van kinderen en huisdieren.
(8) Wring de doek uit met water en veeg hem schoon in geval van vuil.

Verklaring

• Sommige wijzigingen kunnen worden aangebracht aan het uiterlijk en de specificaties zonder voorafgaande kennisgeving als gevolg van de verbetering van het product.
• Ons bedrijf is niet aansprakelijk voor schade veroorzaakt door overmacht, zoals brand, tyfoon, overstroming, aardbeving of de opzettelijke nalatigheid, misbruik of andere abnormale omstandigheden van de gebruiker.
• Er wordt geen vergoeding verleend voor het falen van niet-standaard connectoren/accessoires.
• Ons bedrijf draagt geen verantwoordelijkheid als de schade wordt veroorzaakt door het product niet te bedienen volgens de gebruiksmethode in de bedieningshandleiding.
• Dit product is niet geschikt voor gebruik op de relevante apparatuur of machines die de persoonlijke veiligheid in gevaar brengen, zoals apparaten voor atoomenergie, ruimtevaartapparaten, transportapparaten, medische apparaten, enz., of de apparatuur of machines die zeer betrouwbaar moeten zijn in elektriciteit. Als we dit product gebruiken op de bovengenoemde apparatuur of machine, zijn we niet verantwoordelijk voor persoonlijk ongeval, brandongeval of verkeerde actie van de machine en apparatuur veroorzaakt door het falen van dit product.

Veelvoorkomende fouten en probleemoplossing

Als dit product niet kan opladen of andere apparatuur van stroom kan voorzien, controleer dan aan de hand van de volgende stappen.

(1) Zorg ervoor dat de aan/uit-knop is ingeschakeld en dat het lampje van de aan/uit-knop altijd brandt (groen).
(2) Zorg ervoor dat de DC ON / OFF (DC AAN / UIT) knop en AC ON / OFF (AC AAN / UIT) knop zijn ingeschakeld.
(3) Controleer of de resterende batterijcapaciteit meer dan 5% is. Als de resterende batterijcapaciteit minder dan 5% is, laad dan zo snel mogelijk op.
(4) Zorg ervoor dat de belasting voldoet aan de vermogenslimiet van het product, dat wil zeggen dat het opgenomen vermogen binnen het maximale ingangsbereik van elke uitgangsinterface ligt;

Als de bovenstaande stappen het probleem nog steeds niet oplossen, neem dan contact op met de verkoper voor hulp.

FAQ (Frequently Asked Questions (veelgestelde vragen))

• What is the depth of discharge (DoD) (Wat is de ontladingsdiepte (DoD)?)?
  Om de levensduur van de batterij te verlengen, heeft de draagbare power station een DOD-instelling van 90%, wat betekent dat slechts 90% van de batterijcapaciteit kan worden ontladen. Reserveer 10% van de energie om schade aan de batterij als gevolg van overmatige ontlading te voorkomen.
• Can it be charged and discharged at the same time (Kan het tegelijkertijd worden opgeladen en ontladen?)?
  Yes, it supports pass through charging for both AC and DC loads. We recommend if you do this that you make sure to fully charge the AC200 at least once per month to extend battery life.
• Can AC output charge refrigerator, air conditioner or electric drill (Kan AC-uitgang een koelkast, airconditioner of elektrische boormachine opladen?)?
  Lower power for those devices can becharged. It is not recommended to use more than 1400W power. The starting power of refrigerator, air conditioner and electric drill is generally 5-7 times of the nominal power, which is easy to trigger AC overload.
• Can two products be used in parallel (Kunnen twee producten parallel worden gebruikt?)?
  No.
• Can I use third-party solar panels (Kan ik zonnepanelen van derden gebruiken?)?
  You can use any solar panels available as long as they have MC4 connectors and when wired together the voltage is between 35V to 150V and no more than 700W.
• How do I know if my appliance will work with the product (Hoe weet ik of mijn apparaat met het product werkt?)?
  When figuring what appliances can be powered with your portable power station, you will need to calculate how much the continuous loads are of each appliance you want to run simultaneously to determine if the total amount of watts is within the capacity of the generator. You can find the wattage of the appliance by looking at the manufacturer's information (this information is usually stamped or printed on most appliances and equipment) to measure it's wattage. Add all wattages of appliances to be run to determine if the total amount of watts is within the maximum continuous and surge watts.
• Can I connect the product to my home circult breaker box (Kan ik het product aansluiten op mijn stroomonderbreker in huis?)?
  Can not.
