Bluetti AC500 Handleiding

Veiligheidsinstructies

Algemene veiligheid

BLUETTI-producten zijn ontwikkeld om veilig en betrouwbaar te zijn. Lees deze handleiding voor belangrijke veiligheidsinformatie over uw apparaat. De handleiding is bedoeld om u te helpen comfortabeler en productiever te zijn tijdens het gebruik van dit apparaat. Het niet opvolgen van deze richtlijnen voor de juiste installatie, het juiste gebruik en de juiste verzorging van uw apparaat kan schade aan dit apparaat en letsel aan uzelf of anderen veroorzaken.

[BEWAAR DEZE INSTRUCTIES!]

• Gebruik of bewaar het apparaat altijd binnen het gespecificeerde temperatuurbereik.
• Stel het apparaat NIET bloot aan vuur, vloeistoffen, zweet, vuil of andere verontreinigingen, omdat dit explosie of andere veiligheidsrisico's kan veroorzaken.
• Plaats het apparaat NIET op een onstabiele of gekantelde ondergrond.
• Zorg ervoor dat de plaats waar u het apparaat gebruikt goed geventileerd en ruim is.
• Houd het uit de buurt van kinderen en huisdieren.
• Negeer de waarschuwingsborden op componenten of producten van fabrikanten NIET.
• Demonteer, snijd, plet, doorboor of beschadig het apparaat op geen enkele manier.
• Steek GEEN vreemde voorwerpen in de ventilator, ventilatieopeningen, poorten of andere openingen.
• Gebruik NOOIT een beschadigde batterij of component. Oneigenlijk gebruik of misbruik van beschadigde batterijen kan schade aan uw apparaat of letsel aan uzelf veroorzaken als gevolg van het lekken van batterijvloeistof, brand, oververhitting of explosie.
• Gebruik UITSLUITEND goedgekeurde batterijen en accessoires. Oneigenlijk gebruik of het gebruik van niet-goedgekeurde of incompatibele batterijen of componenten kan leiden tot brand, explosie of andere gevaren en kan elke goedkeuring of garantie ongeldig maken.
• Schakel het apparaat ONMIDDELLIJK uit in geval van een storing.
• Gebruik een droge poederblusser in geval van brand.
•
  Probeer NIET de interne batterij of een ander onderdeel van het apparaat te wijzigen of te vervangen door iemand anders dan gekwalificeerd personeel. Breng het indien nodig naar een erkend servicecentrum, omdat een onjuiste montage kan leiden tot brand of elektrische schokken.

Onderhoud

• Als u het apparaat langere tijd niet gebruikt, schakel het dan uit en koppel de AC-oplaadkabel los van het stopcontact.
• Laad het apparaat elke 6 maanden op tot 50-70% SOC voor langdurige opslag.
• Reinig het apparaat voorzichtig en zorgvuldig met een droge doek.

Behandeling en opslag

• Gebruik indien nodig mechanische hulp (bijv. trolleys en in hoogte verstelbare werkbanken).
• Stapel NIETS bovenop het apparaat, zowel tijdens opslag als tijdens gebruik.
• Aanbevolen opslagtemperatuur: -13-104°F/-25-40°C.

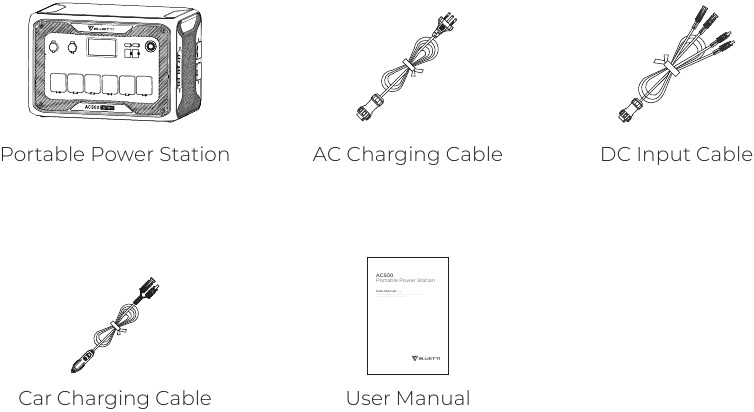

Wat zit er in de doos

Standaardverpakking

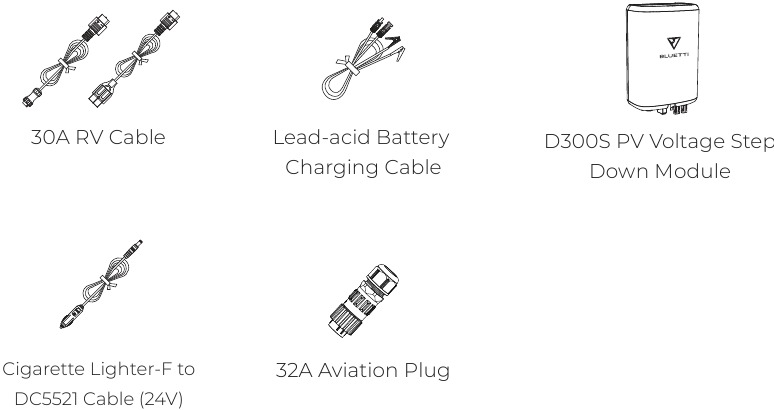

* Onderstaande accessoires zijn niet inbegrepen in de standaardverpakking en kunnen apart worden aangeschaft op https://www.bluettipower.eu/.

*AC-oplaadkabel: 59in/150cm.
DC-ingangskabel: 59in/150cm. Luchtvaart-MC4.
Autolaadkabel: 19.7in/50cm. Sigarettenaanstekerpoort-MC4.
30A RV-kabel: Luchtvaart-XT60, 31.5in/80cm; XT60-SPC45, 19.7in/50cm.
Oplaadkabel voor loodzuuraccu: 19.7in/50cm. Klem-MC4.
D300S PV-spanningsverlagingsmodule: 65in/165cm (uitgangskabel).
Sigarettenaansteker-F naar DC5521-kabel (24V): 28.3in/72cm.
32A luchtvaartstekker: Wordt gebruikt om 5000W AC-uitgang te verkrijgen. Raadpleeg de AC500 32A luchtvaartstekkerhandleiding voor details.

Opmerking: Alle metingen zijn uitsluitend ter referentie.
Pakketdetails kunnen zonder voorafgaande kennisgeving worden gewijzigd.

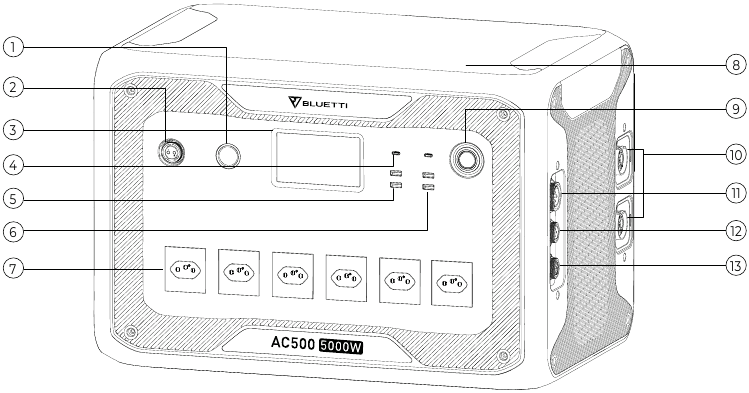

Productoverzicht

Diagram

1. 24V sigarettenaanstekerpoort
2. 12V/30A RV-poort
3. LCD-scherm
4. USB-C PD3.0
5. 18W USB-A-poort
6. USB-A-poort
7. AC-uitgang
8. Draadloos oplaadpad
9. Aan/uit-knop
10. Batterij-uitbreidingspoort
11. AC-ingang
12. DC1/DC2-ingang
13. Communicatiepoort

Specificaties

Opmerking: Als er slechts één B300S is, heeft de combo een maximale output van 4500W. Wanneer u B300S aansluit op de T500-adapter of AC500 op het elektriciteitsnet, kan B300S zichzelf verwarmen en worden opgeladen, zelfs bij -4°F/-20°C.

Bediening

In-/uitschakelen

Opstarten en afsluiten: Houd de aan/uit-knop op de AC500 of B300S ingedrukt om de combinatie in of uit te schakelen.

AC/DC-uitgang: Tik op 'AC ON/OFF' (AC aan/uit) of 'DC ON/OFF' (DC aan/uit) op het scherm om de AC/DC-uitgang in/uit te schakelen.

Opmerking: Schakel de DC-stroom in om draadloos opladen in te schakelen.
Wanneer aangesloten op het elektriciteitsnet of PV, wordt de combinatie automatisch ingeschakeld.
De combinatie wordt na 4 uur automatisch uitgeschakeld:

1. Geen input en output
2. AC- en DC-output uit

LCD-scherm

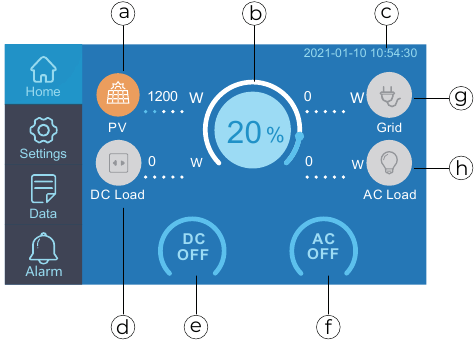

Startpagina
Dit gedeelte toont de laad-/ontlaadstatus en navigeert naar gedetailleerde productinformatie.

1. PV-ingang
2. Batterijcapaciteit
3. Datum/tijd
4. DC-belasting
5. DC ON/OFF
6. AC ON/OFF
7. Netingang
8. AC-belasting

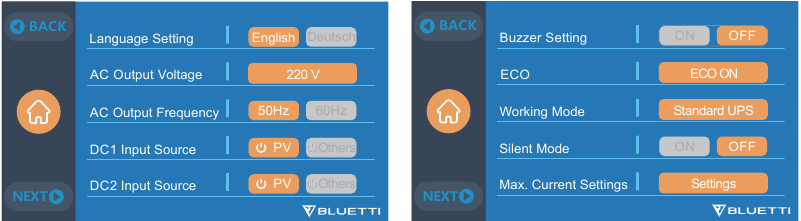

Instellingen
Dit gedeelte biedt algemene instellingen, waaronder taal, AC/DC-output en -input, ECO-modus¹, machinetype, systeemdatum/-tijd, enz.

Opmerking: Controleer alle instellingen voor het eerste gebruik.
AC-frequentie en -spanning kunnen alleen worden aangepast nadat de AC-uitgang is uitgeschakeld.
Referentie voor spanning en frequentie: EU/VK: 230V/50Hz AU: 240V/50Hz

¹ In deze modus wordt de AC-output automatisch uitgeschakeld na 4 uur lage (≤30W) of geen belasting om stroom te besparen.

Gegevens
Dit gedeelte biedt alle basisinformatie, waaronder product, omvormer en oplader, batterij en alarmgeschiedenis.

Opmerking: 'Input & Output' (Ingang en uitgang) geeft de input- en outputstatus van dit apparaat aan;
'Battery Information' (Batterij-informatie) geeft de verbindingsstatus van de batterijpack(s) aan; 'Alarm History' (Alarmgeschiedenis) registreert alle gegenereerde alarmen die handmatig kunnen worden verwijderd.
In deze modus wordt de AC-output automatisch uitgeschakeld na 4 uur lage (≤30W) of geen belasting om stroom te besparen.

Opladen

AC-laden

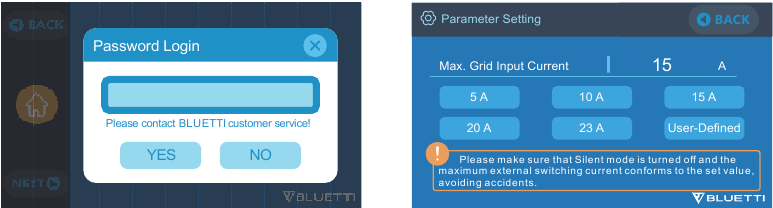

1. Houd rekening met de specificaties van nutsvoorziening, stopcontact en oplaadkabel voordat u de Max. Grid Input Current (Maximale stroomingang van het net) instelt.
   Opmerking: De Max. Grid Input Current (Maximale stroomingang van het net) is standaard ingesteld op 10A en werkt alleen wanneer AC500 is aangesloten op het elektriciteitsnet.
   E-mail naar BLUETTI Customer Service voor het wachtwoord.

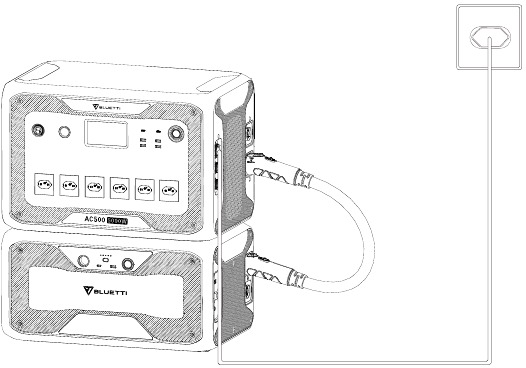

2. Steek de AC500 via de AC-oplaadkabel in het stopcontact.

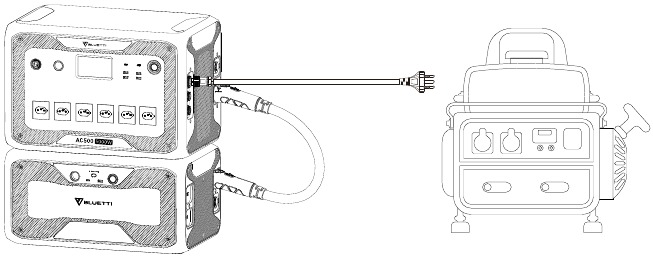

Generator opladen

Sluit de AC500 via de oplaadkabel* aan op de generator.

* Afzonderlijk verkrijgbaar.

Opmerking: BLUETTI raadt een omvormergenerator aan die minstens 5000 W zuivere sinus AC-stroom levert.
Limiet voor spanning en frequentie: EU/VK: 195,5-253VAC/47-53Hz AU: 204-264VAC/47-53Hz

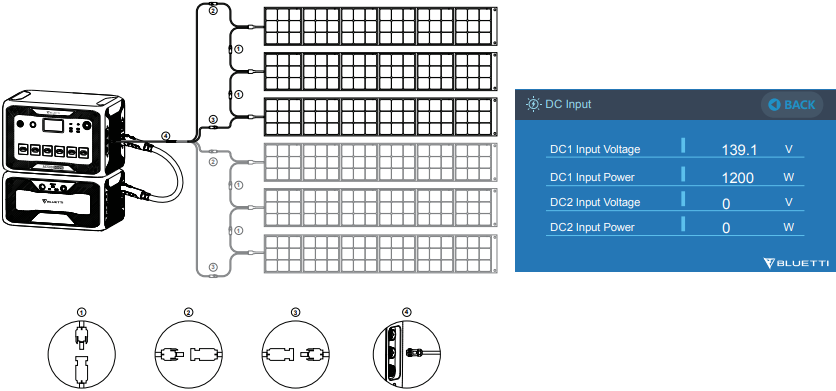

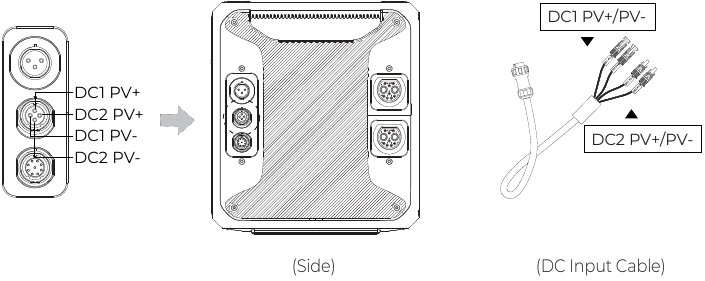

PV-laden

AC500 ondersteunt dubbele PV-ingang met de DC-ingangskabel. Sluit de zonnepanelen (in serie of parallel) aan op de AC500 en CONTROLEER de PV-aansluiting op het LCD-scherm.

Opmerking: Zorg ervoor dat uw zonnepanelen bij elke ingang voldoen aan:
OCV²: 12-150V
Vmp³: 12-150V
Vermogen: 1500 W max.

² OCV: Open circuit voltage, ook wel Voc genoemd. De maximale spanning die het zonnepaneel kan produceren zonder belasting.
³ Vmp: Voltage at maximum power. De beschikbare spanning wanneer het paneel op zijn maximale prestatie-output werkt.

Bijv. Sluit drie BLUETTI PV350 zonnepanelen in serie aan op DC1 of DC2.
BLUETTI PV350: Voc=46.5V Vmp=37.5V Current=9.2A Max.
Totaal: Voc=46.5×3=139.5V Vmp=37.5×3=112.5V Current=9.2A Max.

Het dakpaneel kan de AC500 ook opladen. Als de OCV van het paneel in 150-550V valt, gebruik dan de D300S om de spanning te verlagen. Meer informatie vindt u in de gebruikershandleiding van de D300S PV Voltage Step Down Module.

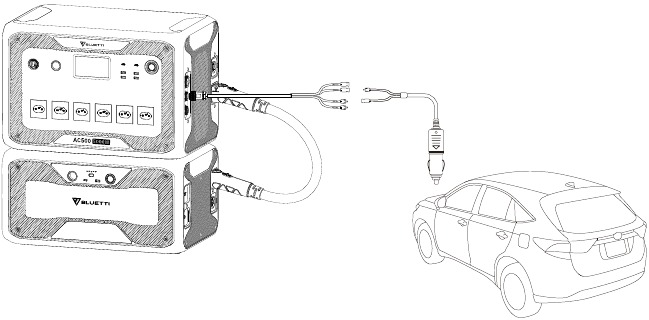

Autoladen

Sluit de AC500 via de DC-ingangskabel en de autolaadkabel aan op de sigarettenaanstekerpoort van het voertuig.

Opmerking: Stel 'Others' (Overige) in als DC1/DC2-ingangsbron om autoladen in te schakelen. De maximale ingangsstroom is 8,2A.

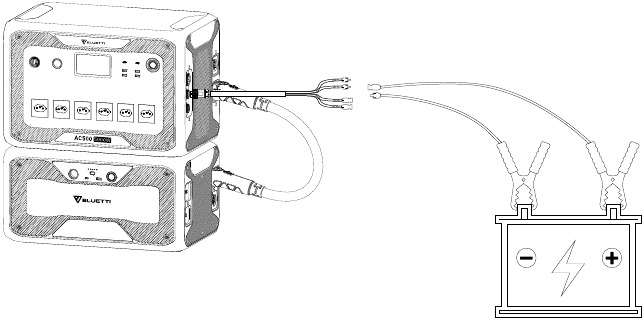

Loodzuurbatterij opladen

Sluit de AC500 aan op de loodzuurbatterij via de DC-ingangskabel en de oplaadkabel voor loodzuurbatterijen.⁴

⁴ De oplaadkabel voor loodzuuraccu's is ALLEEN bedoeld voor het opladen van AC500.

Opmerking: Stel 'Others' (Overige) in als DC1/DC2-ingangsbron om het opladen van de loodzuurbatterij in te schakelen. Klem de positieve connector (rood) vast aan de positieve accupool en de negatieve (zwart) aan de andere.
De maximale ingangsstroom is 8,2A.

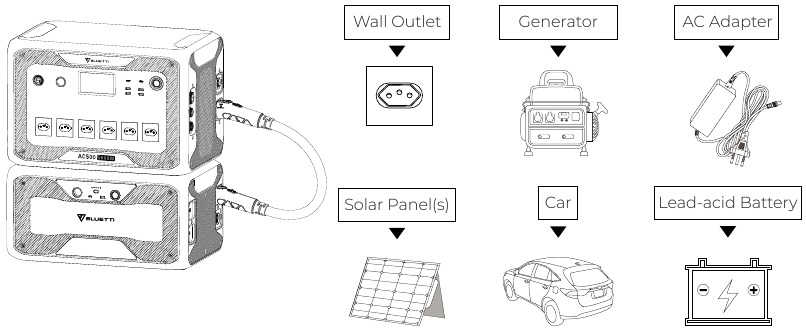

Dubbel opladen

Stel 'PV' in als DC1/DC2-ingangsbron om AC/Generator + PV-laden in te schakelen.
Stel 'Others' (Overige) in als DC1/DC2-ingangsbron om AC/Generator + Adapter/Car/Lead-acid Battery Charging (Adapter/Auto/Loodzuurbatterij opladen) in te schakelen.
Schakel 'PV Parallel Enable' (PV parallel inschakelen) in om overmatig PV-laden(>1500W,

Ontladen

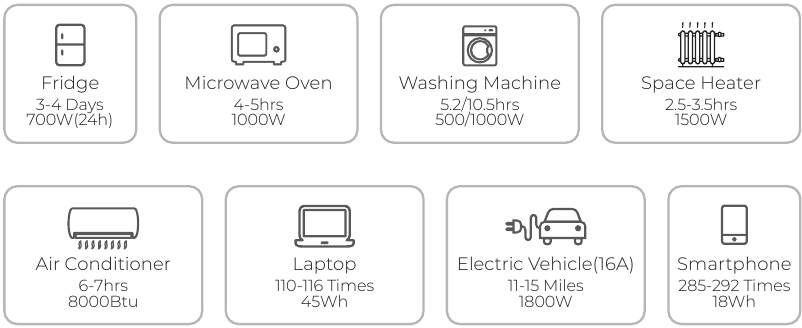

6144Wh* × DoD × η ÷ (laadvermogen) = ontlaadtijd (geschat)
*Neem de AC500+2*B300S-combinatie als voorbeeld.

Opmerking: DoD verwijst naar de Depth of Discharge (Ontladingsdiepte), η is de lokale omvormerefficiëntie.
DoD=95%, η=90%.
DoD kan variëren afhankelijk van de omgevingstemperatuur en de ontlaadsnelheid.
Laadvermogen en laadtijd worden gemeten in Watt en Uur.

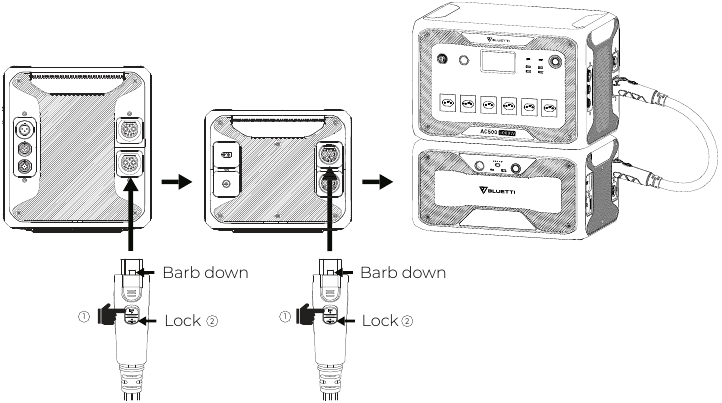

Capaciteitsuitbreiding

AC500 ondersteunt maximaal 6 uitbreidingsbatterijen voor een totale capaciteit van 18.432Wh.

Sluit de AC500 aan op de B300S via de P150D-batterijuitbreidingskabel of de B300 via de P150D- naar P090D-kabel. Raadpleeg de gebruikershandleiding van de B300S of B300 voor meer informatie.

Opmerking: Als er slechts één B300S is aangesloten, levert de combinatie een maximaal vermogen van 4500W. Om 5000W te krijgen, sluit u ten minste één uitbreidingsbatterij aan op elke uitbreidingspoort.

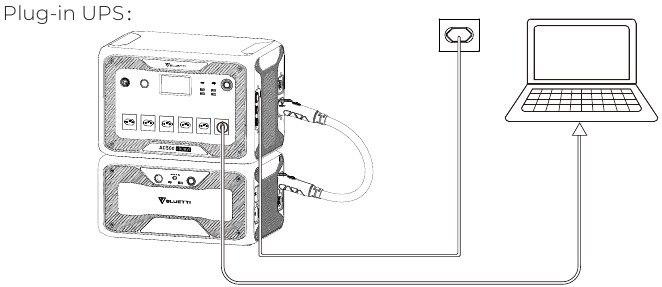

UPS

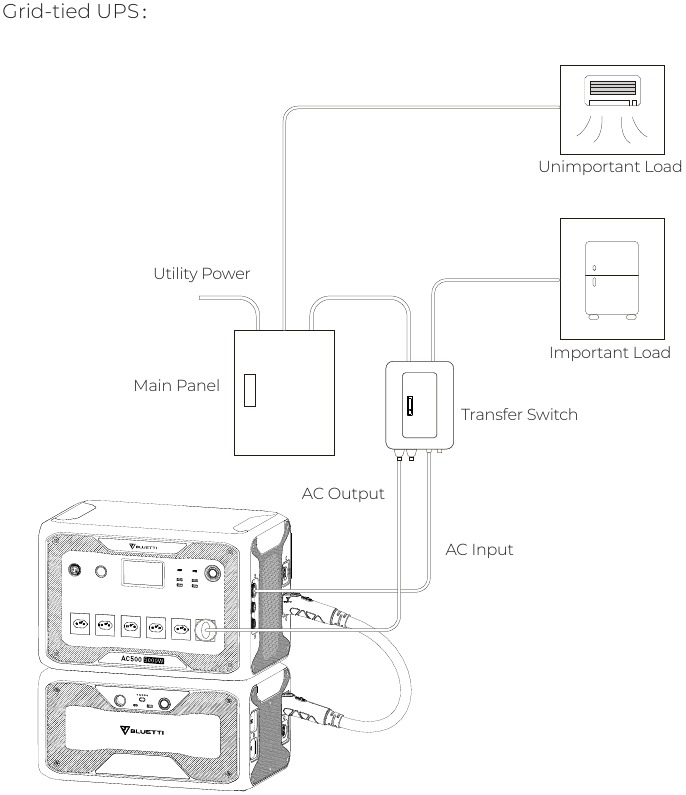

Steek de AC500 + B300S-combinatie in een standaard stopcontact of verbind deze met het elektriciteitsnet. Wanneer het elektriciteitsnet uitvalt, springt de combinatie in en levert stroom aan aangesloten apparaten. Online UPS levert stroom van het net naar de belasting via een combinatie van gelijkrichter en omvormer, ongeacht of er netstroom is of een stroomstoring. Offline UPS levert stroom rechtstreeks van het net naar de belasting wanneer netstroom beschikbaar is, en wanneer er een stroomstoring is, levert het stroom aan de belasting via de back-upbatterij.

* De grid-tied UPS moet worden gebouwd door een gekwalificeerde elektricien. Neem contact op met BLUETTI Customer Service voor meer informatie.

AC500 heeft 4 UPS-modi - Standard (Standaard), Time Control (Tijdscontrole), PV Priority (PV-prioriteit) en Customized UPS (Aangepaste UPS), en de UPS-modusgids van BLUETTI is als volgt:

1. De standaard UPS-modus is goed voor regio's met een onstabiele stroomvoorziening.
2. De Time Control (Tijdscontrole) UPS-modus bespaart op uw elektriciteitsrekening door de laad- en ontlaadtijd in te stellen.
3. De PV Priority (PV-prioriteit) UPS-modus is beter voor regio's met het hele jaar door veel zonlicht.
4. Met de Customized UPS (Aangepaste UPS)-modus kunt u uw stroomvoorzieningssysteem ontwerpen.

Raadpleeg BLUETTI Support op YouTube voor gedetailleerde instructies.

BLUETTI APP

Download de app in de App Store of Google Play en volg de BLUETTI APP INSTRUCTIONS (BLUETTI APP-INSTRUCTIES) om de AC500 + B300S-combinatie beter te bedienen en te bewaken.

Power Lifting Mode

Deze modus kan worden ingeschakeld in de BLUETTI App. In deze modus kan de combinatie hoogverbruikende zuiver resistieve belastingen⁵ (≤6000W) van stroom voorzien, terwijl het nominale uitgangsvermogen 5000W blijft.

Opmerking: Zorg ervoor dat de combinatie de verbinding met het elektriciteitsnet verbreekt en dat de B300S niet overbelast raakt. De AC500 detecteert de weerstand van apparaten en past de uitgangsspanning automatisch aan. De modus mislukt wanneer de AC500 onder 70% van zijn nominale spanning zakt.

⁵ Inclusief verwarmingen, strijkijzers of andere apparaten die uitsluitend uit verwarmingselementen bestaan.

Veelgestelde vragen

Kan ik zonnepanelen van derden gebruiken om dit product op te laden?
Ja, dat kan. Zolang de specificaties van de zonnepanelen op DC1- of DC2-ingang binnen het volgende bereik vallen:
OCV&Vmp: 12-150V
Ingangsvermogen: 1500W Max.
Met dezelfde stroomconnector (MC4)

Waarom kan de unit niet worden opgeladen wanneer de zonnepanelen zijn aangesloten?
Volg de onderstaande stappen:

1. Druk op 'PV' (PV) op het LCD-scherm om te controleren of de zonnepanelen succesvol zijn aangesloten.
2. Controleer de aansluiting van de zonnepanelen en de PV-ingangskabel.
   Als het probleem aanhoudt, neem dan contact op met de klantenservice van BLUETTI.

Hoe lang duurt het om de UPS om te schakelen?

20ms.

Hoe de firmware upgraden

Verbind de unit met de BLUETTI-app, dan kunt u de firmware draadloos (OTA) upgraden, inclusief ARM, DSP, HMI en BMS.

Technische ondersteuning
Mocht u verdere hulp nodig hebben, aarzel dan niet om contact op te nemen met de klantenservice van BLUETTI.
