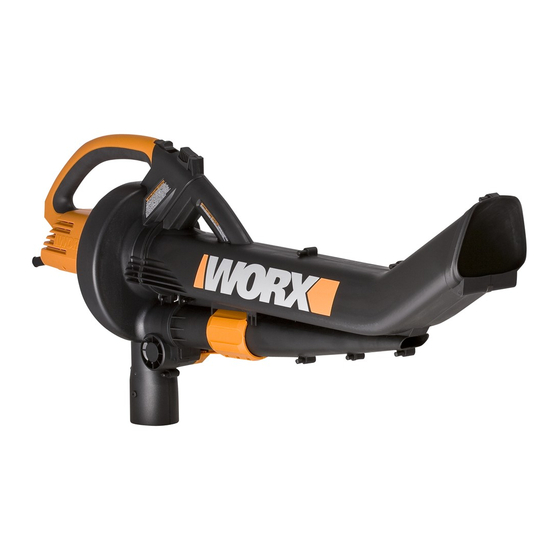

Worx WG500 Blower Handleiding

HELPLINE NUMMER
1-866-354-WORX (9679)

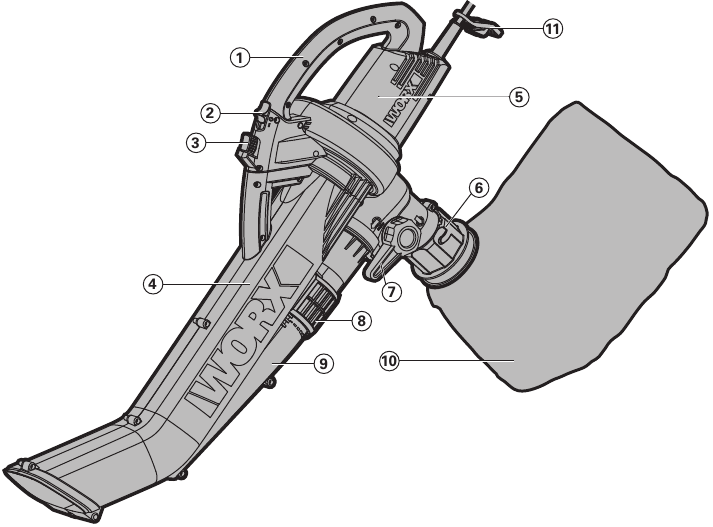

OVERZICHT

1. HANDVAT
2. AAN/UIT SCHAKELAAR
3. ONTGRENDELKNOP
4. VACUÜMSLANG
5. MOTORHUIS
6. ZAKBEVESTIGINGSFRAME
7. BLADBLAZER/ZUIGER SELECTIEHENDEL
8. VARIABELE BLAASSNELHEIDSREGELING
9. BLAASMONDSTUK
10. PUIN OPVANGZAK
11. KABELBEVEILIGER

WERKING

TECHNISCHE GEGEVENS

Nominale spanning	120V~ 60Hz
Nominaal vermogen	12A
Zuigcapaciteit	350cfm
Blaassnelheid	210mph
Versnipperingsratio	10:1
Capaciteit opvangzak	1.5Bushels
Gewicht	8.4 lbs (3.8kg)
Beschermingsklasse	/II

ACCESSOIRES

Puin opvangzak: 1st
Wij raden u aan uw accessoires te kopen in dezelfde winkel waar u het gereedschap hebt gekocht. Gebruik accessoires van goede kwaliteit die zijn gemarkeerd met een bekende merknaam. Kies het type op basis van de werkzaamheden die u wilt uitvoeren. Raadpleeg de accessoireverpakking voor meer details. Winkelpersoneel kan u helpen en advies geven.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het gebruik van elektrische tuingereedschappen moeten altijd elementaire veiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en ernstig letsel te verminderen, waaronder de volgende:

LEES ALLE INSTRUCTIES VÓÓR GEBRUIK

1. VOOR ALLE DUBBEL GEÏSOLEERDE APPARATEN
   1. Vervangingsonderdelen. Gebruik bij onderhoud alleen identieke vervangingsonderdelen.
   2. Gepolariseerde apparaataansluitingen. Om het risico op elektrische schokken te verminderen, heeft dit apparaat een gepolariseerde stekker (één blad is breder dan het andere) en is het gebruik van een gepolariseerd verlengsnoer vereist. De stekker van het apparaat past slechts op één manier in een gepolariseerd verlengsnoer. Als de stekker niet volledig in het verlengsnoer past, draai de stekker dan om. Als de stekker nog steeds niet past, schaf dan een correct gepolariseerd verlengsnoer aan. Een gepolariseerd verlengsnoer vereist het gebruik van een gepolariseerd stopcontact. Deze stekker past slechts op één manier in het gepolariseerde stopcontact. Als de stekker niet volledig in het stopcontact past, draai de stekker dan om. Als de stekker nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren. Verander de stekker van de apparatuur, het verlengsnoercontact of de stekker van het verlengsnoer op geen enkele manier.
   3. In een dubbel geïsoleerd apparaat zijn twee isolatiesystemen aangebracht in plaats van aarding. Een dubbel geïsoleerd apparaat is niet voorzien van aardingsmiddelen, noch mag er een middel voor aarding aan het apparaat worden toegevoegd. Onderhoud aan een dubbel geïsoleerd apparaat vereist uiterste zorg en kennis van het systeem en mag alleen worden uitgevoerd door gekwalificeerd onderhoudspersoneel. Vervangingsonderdelen voor een dubbel geïsoleerd apparaat moeten identiek zijn aan de onderdelen die ze vervangen.
2. VOOR ALLE APPARATEN
   1. Vermijd gevaarlijke omgevingen. Gebruik geen apparaten op vochtige of natte plaatsen.
   2. Niet gebruiken in de regen.
   3. Houd kinderen uit de buurt. Alle bezoekers moeten op een afstand van de werkplek worden gehouden.
   4. Kleed u op de juiste manier. Draag geen losse kleding of sieraden. Deze kunnen vast komen te zitten in bewegende onderdelen. Het gebruik van beschermende handschoenen en stevig schoeisel wordt aanbevolen bij het werken in de buitenlucht. Draag een beschermende haarkap om lang haar in bedwang te houden.
   5. Gebruik een veiligheidsbril. Gebruik altijd een gezichts- of stofmasker als de werkzaamheden stoffig zijn.
   6. Gebruik het juiste apparaat. Gebruik het apparaat niet voor andere werkzaamheden dan waarvoor het bedoeld is.
   7. Aardlekschakelaar (GFCI) bescherming moet worden voorzien op de stroomketen(s) of stopcontact(en) die gebruikt moeten worden voor het tuingereedschap. Stopcontacten zijn beschikbaar met ingebouwde GFCI-bescherming en kunnen worden gebruikt voor een extra veiligheidsmaatregel.
   8. Om het risico op elektrische schokken te verminderen, uitsluitend gebruiken met een verlengsnoer dat bedoeld is voor gebruik buitenshuis, zoals een verlengsnoer van het type SJW-A, SJOW-A, SJTW-A of SJTOW-A.
   9. Verlengsnoer! Zorg ervoor dat uw verlengsnoer in goede staat verkeert. Wanneer u een verlengsnoer gebruikt, zorg er dan voor dat u er een gebruikt die zwaar genoeg is om de stroom te geleiden die uw product zal verbruiken. Een te klein verlengsnoer veroorzaakt een spanningsval in de leiding, wat resulteert in vermogensverlies en oververhitting. Tabel 1 toont de juiste maat die u moet gebruiken, afhankelijk van de snoerlengte en het typeplaatje. Gebruik bij twijfel de volgende zwaardere maat. Hoe kleiner het meetnummer, hoe zwaarder het snoer. Om het risico te verminderen dat het snoer van het apparaat tijdens het gebruik losraakt van het verlengsnoer:
      1. Maak een knoop zoals weergegeven in Afbeelding 1
      2. Gebruik een van de stekker-contactdoos bevestigingsbanden of connectoren die in deze handleiding worden beschreven.


Tabel 1
Minimale dikte voor verlengsnoeren

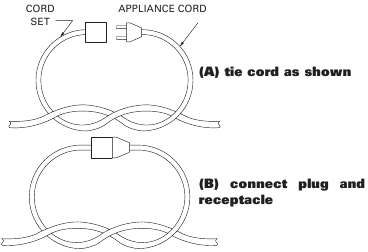

Figure 1
Method of securing extension cord

1. Vermijd onbedoeld starten. Draag geen aangesloten apparaat met uw vinger op de schakelaar. Zorg ervoor dat de schakelaar uit staat wanneer u de stekker in het stopcontact steekt.
2. Misbruik het snoer niet. Draag het apparaat nooit aan het snoer en trek er niet aan om het los te koppelen van het stopcontact. Houd het snoer uit de buurt van hitte, olie en scherpe randen.
3. Pak de blootliggende messen of snijranden niet vast bij het oppakken of vasthouden van het apparaat.
4. Forceer het apparaat niet. Het zal het werk beter en met minder risico op letsel doen in de snelheid waarvoor het is ontworpen.
5. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht.
6. Blijf alert. Let op wat u doet. Gebruik uw gezond verstand. Gebruik het apparaat niet als u moe bent.
7. Koppel het apparaat los. Koppel het apparaat los van de stroomvoorziening wanneer het niet in gebruik is, voor onderhoud, bij het vervangen van accessoires zoals messen, enzovoort.
8. Bewaar inactieve apparaten binnenshuis. Wanneer apparaten niet in gebruik zijn, moeten ze binnenshuis worden opgeslagen op een droge en hoge of afgesloten plaats, buiten het bereik van kinderen.
9. Onderhoud het apparaat met zorg. Houd de snijkant scherp en schoon voor de beste prestaties en om het risico op letsel te verminderen. Volg de instructies voor het smeren en vervangen van accessoires. Inspecteer het snoer van het apparaat periodiek en laat het, indien beschadigd, repareren door een erkende servicefaciliteit. Inspecteer verlengsnoeren periodiek en vervang ze indien beschadigd. Houd handgrepen droog, schoon en vrij van olie en vet.
10. Controleer beschadigde onderdelen. Vóór verder gebruik van het apparaat moet een beschermkap of ander onderdeel dat beschadigd is, zorgvuldig worden gecontroleerd om vast te stellen of het goed werkt en de beoogde functie uitvoert. Controleer op uitlijning van bewegende onderdelen, vastlopen van bewegende onderdelen, breuk van onderdelen, montage en andere omstandigheden die de werking kunnen beïnvloeden. Een beschermkap of ander onderdeel dat beschadigd is, moet op de juiste manier worden gerepareerd of vervangen door een erkend servicecentrum, tenzij elders in deze handleiding anders is aangegeven.
11. Als het voedingssnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.
12.
    Om het risico op brand, elektrische schokken of letsel te verminderen:
    1. Laat het apparaat niet achter wanneer het is aangesloten. Haal de stekker uit het stopcontact wanneer het niet in gebruik is en vóór onderhoud.
    2. Om het risico op elektrische schokken te verminderen, niet blootstellen aan regen. Binnenshuis opslaan. Niet gebruiken op natte oppervlakken.
    3. Laat het niet als speelgoed gebruiken. Nauwlettend toezicht is noodzakelijk wanneer het wordt gebruikt door of in de buurt van kinderen.
    4. Uitsluitend gebruiken zoals beschreven in de handleiding. Gebruik alleen door de fabrikant aanbevolen hulpstukken.
    5. Niet gebruiken met een beschadigd snoer of stekker. Als het apparaat niet naar behoren werkt, is gevallen, beschadigd, buiten heeft gestaan of in water is gevallen, breng het dan terug naar een servicecentrum.
    6. Niet trekken of dragen aan het snoer, het snoer als handgreep gebruiken, een deur sluiten op het snoer of het snoer rond scherpe randen of hoeken trekken. Laat het apparaat niet over het snoer lopen. Houd het snoer uit de buurt van verwarmde oppervlakken.
    7. Niet loskoppelen door aan het snoer te trekken. Om los te koppelen, pakt u de stekker vast, niet het snoer.
    8. Raak de stekker of het apparaat niet aan met natte handen.
    9. Steek geen objecten in openingen. Niet gebruiken met een verstopte opening; houd vrij van stof, pluisjes, haar en alles wat de luchtstroom kan verminderen.
    10. Houd haar, losse kleding, vingers en alle lichaamsdelen uit de buurt van openingen en bewegende onderdelen.
    11. Schakel alle bedieningselementen uit voordat u de stekker uit het stopcontact haalt.
    12. Wees extra voorzichtig bij het schoonmaken op trappen.
    13. Niet gebruiken om ontvlambare of brandbare vloeistoffen op te zuigen, zoals benzine, of gebruiken in gebieden waar ze aanwezig kunnen zijn.
13. BEWAAR DEZE INSTRUCTIES
    1. Raadpleeg ze regelmatig en gebruik ze om anderen te instrueren die dit gereedschap mogelijk gebruiken. Als iemand dit gereedschap leent, zorg er dan voor dat ze deze instructies hebben.
    2. Dit apparaat is voorzien van dubbele isolatie. Gebruik alleen identieke vervangingsonderdelen. Zie de instructies voor Onderhoud van Dubbel Geïsoleerde Apparaten.
    3. Haal de stekker uit het stopcontact voordat u de opvangzak voor vuil aansluit.
       Voor een stofzuiger:
       1. Neem niets op dat brandt of rookt, zoals sigaretten, lucifers of hete as.
       2. Niet gebruiken zonder stofzak en/of filters op hun plaats.

BEOOGD DOEL

Een tuinzak-blazer is geen nat zuigapparaat! Vermijd het opzuigen van natte materialen (bladeren en vuil), omdat dit kan leiden tot verstopping van de versnipperaar en verminderde prestaties.

• Het apparaat is uitsluitend ontworpen voor het opzuigen en blazen van droge bladeren in particuliere huishoudens en als hobbyapparaat in de tuin. Elk ander gebruik, dat niet uitdrukkelijk in deze aanwijzingen is goedgekeurd, kan leiden tot schade aan het apparaat en een ernstig gevaar voor de gebruiker vormen.
• Het apparaat mag niet worden gebruikt in gebieden waar er gezondheidsbedreigend afval is of als nat zuigapparaat.
• Het apparaat is ontworpen voor gebruik door volwassenen. Jongeren ouder dan 16 jaar mogen het apparaat uitsluitend onder toezicht gebruiken.
• Het gebruik van het apparaat in de regen of in een vochtige omgeving is verboden.
• De fabrikant is niet aansprakelijk voor schade die wordt veroorzaakt door oneigenlijk gebruik of onjuiste bediening.

OPMERKING: Ter bescherming van de bediener kan het apparaat alleen worden bediend met een gemonteerde vacuümbuis.
OPMERKING: Gebruik geen machines met een laag vermogen voor zwaar werk. Gebruik uw apparaat niet voor doeleinden waarvoor het niet is ontworpen.

Om het risico op letsel te verminderen, moet de gebruiker de handleiding lezen en begrijpen.
Risico op oogletsel. Gebruik een veiligheidsbril of een soortgelijke oogbescherming.
Om het risico op elektrische schokken te verminderen, moet u een beschadigd snoer onmiddellijk vervangen.
Om het risico op letsel te verminderen, mag u niet werken zonder dat de beschermkappen op hun plaats zitten. Dubbele isolatie - Gebruik bij onderhoud uitsluitend identieke vervangingsonderdelen. Houd een veiligheidsafstand van ten minste 5 m (16 ft) van omstanders aan.

MONTAGE

DE BLOWER-/ZUIGBUIS MONTEREN (Fig. A, B)

Voordat u de blower-/zuigbuis monteert, moet u ervoor zorgen dat de aan/uit-schakelaar (2) in de stand ''O'' staat. Plaats de blower-/zuigbuis op de motorbehuizing zoals weergegeven in Fig. A en B. Controleer of de blower-/zuigbuis goed vastzit.

Probeer de veiligheidsschakelaar niet te bedienen of uit te schakelen op een andere manier dan door de normale montage of verwijdering van de afdekking.
OPMERKING: Na het monteren van de blower-/zuigbuis kunt u de blower demonteren door de aan/uit-schakelaar (2) in de stand ''O'' te zetten. Druk vervolgens op de ontgrendelknop (3), zodat u de buis kunt scheiden. Probeer de buizen niet met geweld of met behulp van gereedschap te scheiden.

DE ZAK VOOR HET OPVANGEN VAN AFVAL BEVESTIGEN (Fig. C)
De stofzuiger is uitgerust met een zak voor het opvangen van afval (10), die is ontworpen voor het opvangen van bladeren en ander afval. Bevestig de afvalzak zoals weergegeven in Fig. C
– Lijn de sleuven van de afvalzakbehuizing uit met de vergrendelingspennen
– duw omhoog in de juiste positie en draai de afvalbehuizing tegen de klok in
– zorg ervoor dat de afvalzak goed vastzit

WERKING

AANSLUITEN OP EEN STROOMBRON
Gebruik alleen een gepolariseerd (d.w.z. het ene blad is breder dan het andere), UL-gecertificeerd (CSA-gecertificeerd in Canada) verlengsnoer dat wordt aanbevolen voor buitengebruik. Een gepolariseerde stekker past maar op één manier in een gepolariseerd snoer. Als de stekker niet volledig in het snoer past, draai dan het snoer om. Als het nog steeds niet past, koop dan een gepolariseerd verlengsnoer. Wijzig de stekker op geen enkele manier.

OPMERKING: Gebruik geen verlengsnoer van meer dan 45 meter.
Als u het verlengsnoer niet volledig in de inlaatstekker steekt, kan de losse stekker leiden tot oververhitting en brand veroorzaken, waardoor u of anderen mogelijk verbranden. Zorg ervoor dat u het snoer volledig in de stekker steekt en gebruik de snoervergrendeling om het snoer vast te zetten.

Controleer het netsnoer regelmatig tijdens gebruik op gaten in de isolatie. Gebruik geen beschadigd snoer. Laat het snoer niet door stilstaand water of nat gras lopen.

STARTEN/STOPPEN (Fig. D)

Het apparaat werkt niet tenzij de blower-/zuigbuis op de motorbehuizing is gemonteerd.

Starten
Steek de stekker in het stopcontact en zet het apparaat AAN. Zet de aan/uit-schakelaar (2) in de stand "I".

Stoppen
Zet de aan/uit-schakelaar (2) in de stand "O".

Het gereedschap draait nog een paar seconden nadat het is uitgeschakeld. Laat de motor volledig tot stilstand komen voordat u het gereedschap neerzet.

OMZETTEN VAN BLOWER NAAR STOFZUIGER (Fig. E)
Voor het selecteren van de bedrijfsmodus draait u de blower-/stofzuigerselectiehendel (7) naar het vereiste symbool (Fig. E).

Blaasmodus
Zuigmodus

DE BLOWER GEBRUIKEN (Fig. F)
De blower is uitsluitend bedoeld voor residentieel gebruik. Gebruik de blower buitenshuis om indien nodig afval te verplaatsen.

De blower kan afval wegslingeren, wat mogelijk ernstig persoonlijk letsel kan veroorzaken bij de bediener of omstanders.

• Blaas geen harde voorwerpen zoals spijkers, bouten of stenen weg.
• Gebruik de blower niet in de buurt van omstanders of huisdieren.
• Wees extra voorzichtig bij het verwijderen van afval van trappen of andere krappe ruimtes.
• Draag een veiligheidsbril of andere geschikte oogbescherming, een lange broek en schoenen.

DE STOFZUIGER GEBRUIKEN (Fig. G)

De stofzuiger kan afval wegslingeren, wat mogelijk ernstig persoonlijk letsel kan veroorzaken bij de bediener of omstanders.

• Gebruik de stofzuiger niet zonder dat de zak is geïnstalleerd of met de zakrits open.
• Zuig geen scherpe, puntige of harde voorwerpen op die door de stof van de zak kunnen worden geslingerd, zoals draden, nietjes, spijkers of stenen.

Forceer de zuigbuis niet in een stapel afval en houd de buis niet rechtop terwijl u met kracht afval in de buis voert. Beide handelingen kunnen de waaier verstoppen en beschadigen. Als de stofzuiger begint te trillen of abnormaal geluid maakt, stop hem dan, trek de stekker uit het stopcontact en controleer de oorzaak.

VARIABELE BLAASSNELHEIDSREGELING (Fig. H)
De maximale snelheid van de blower kan worden gewijzigd door aan de variabele snelheidsregelaar te draaien. Draai omhoog om de snelheid te verlagen en omlaag om de snelheid te verhogen.

DE ZAK LEEGMAKEN
Schakel de stofzuiger uit en trek de stekker uit het stopcontact. Maak de zak leeg zoals in Fig. I-J. Bewaar geen afval in de zak. Om de zak schoon te maken, keert u hem binnenstebuiten en schudt u overtollig afval eruit. Was de zak eenmaal per jaar met de hand in een sopje en laat hem aan de lucht drogen.

Normaal gebruik van de zak zorgt ervoor dat deze na verloop van tijd slijt en verslechtert. Een versleten of verslechterde zak zorgt ervoor dat kleine voorwerpen door de zak kunnen worden geslingerd, waardoor de bediener of omstanders mogelijk gewond raken. Controleer de zak regelmatig. Als deze versleten of verslechterd is, vervang hem dan door een nieuwe WORX-stofzuigerzak.

VERSTOPT AFVAL UIT DE WAAIER VERWIJDEREN

1. Schakel de stofzuiger uit en trek de stekker uit het stopcontact en wacht tot alle bewegende delen tot stilstand zijn gekomen.
2. Zet de aan/uit-schakelaar (2) eerst in de stand ''O'' en druk vervolgens op de ontgrendelknop (3), zodat u de buis kunt scheiden. (Fig. K)
3. Vervolgens kunt u het afval van de waaierbladen verwijderen, zoals weergegeven in Fig. L.
4. Controleer de waaier op tekenen van schade. Neem bij schade contact op met uw geautoriseerde dealer.
5. Installeer de blower-/zuigbuis door te verwijzen naar het gedeelte over het monteren van de blower-/zuigbuis.

OPSLAG

Bewaar de blower/stofzuiger en het verlengsnoer binnenshuis, op een koele, droge plaats, buiten bereik van kinderen en dieren.

GARANTIEVERKLARING

30 dagen tevredenheidsgarantie
Als u om welke reden dan ook niet tevreden bent met een WORX-product, kunt u het product, samen met een aankoopbewijs, binnen 30 dagen retourneren voor een volledige terugbetaling.
Als uw WORX-product defect raakt als gevolg van defecte materialen of vakmanschap binnen de aangegeven garantieperiode van:

• 24 maanden voor doe-het-zelfgebruik, vanaf de aankoopdatum.

Wij garanderen dat we alle defecte onderdelen gratis repareren of vervangen, producten die onderhevig zijn aan normale slijtage gratis repareren of, naar onze keuze, het apparaat gratis vervangen om de klant zo min mogelijk ongemak te bezorgen. Uw garantie is onderworpen aan de volgende voorwaarden:

• Aankoopbewijsdatum en een geldig aankoopbewijs worden overlegd.
• Het product is niet misbruikt.
• Het product is niet gebruikt voor professionele doeleinden.
• Onbevoegde personen hebben geen reparaties uitgevoerd.
• Het product is niet gebruikt voor verhuurdoeleinden.
• Het product heeft geen schade opgelopen door vreemde voorwerpen, stoffen of ongevallen.
• Schade is geen gevolg van het aanbrengen van niet-goedgekeurde accessoires.

Om aanspraak te maken op de garantie, moet u een aankoopbewijs overleggen aan de verkoper of een geautoriseerde reparateur.
U kunt de locatie van uw dichtstbijzijnde geautoriseerde reparateur controleren door contact met ons op te nemen via:
Positec USA, Inc.
Charlotte, NC 28216
TELEFOON: 1-866-354-WORX (9679)
Deze garantie is niet van toepassing op accessoires. Deze garantie is alleen van toepassing op de oorspronkelijke koper en kan niet worden overgedragen. Alle reparaties en vervangende gereedschappen vallen onder de beperkte garantie voor de rest van de garantieperiode vanaf de datum van de oorspronkelijke aankoop.
Alle reparaties moeten worden uitgevoerd met originele reserveonderdelen.

Ontworpen in Italië. Gemaakt in China
