Linear DXR-701 Receiver Handleiding

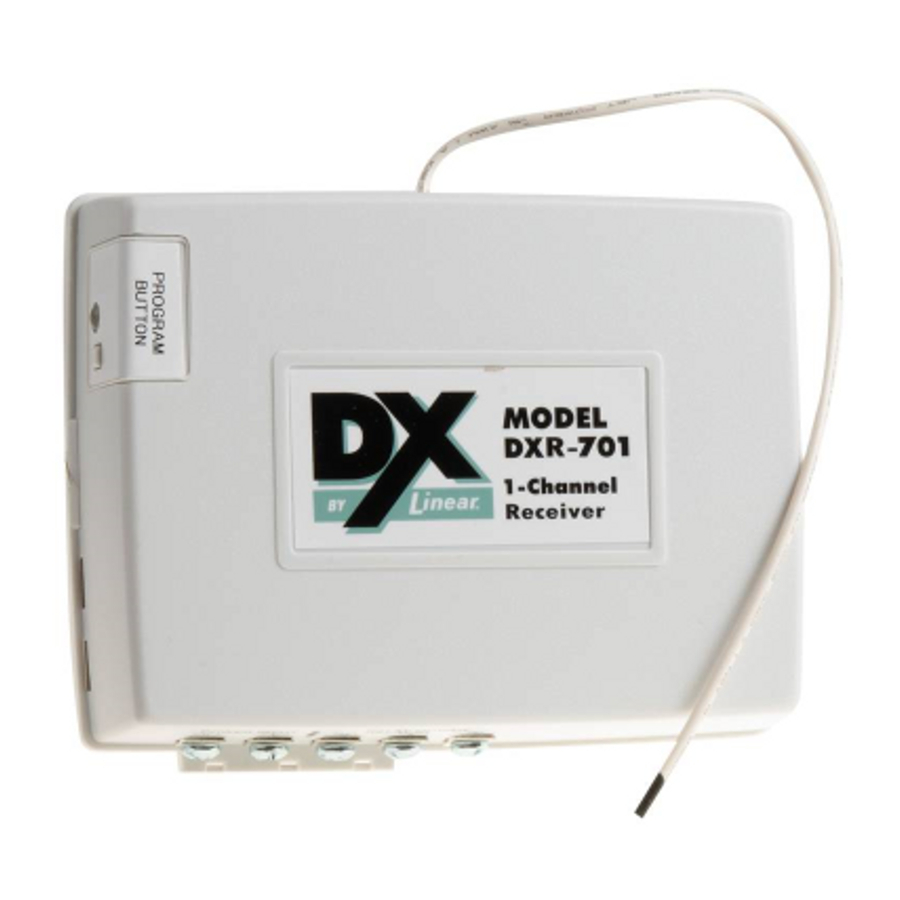

PRODUCTOMSCHRIJVING

De DXR-701 is een digitale ontvanger met een geïsoleerde relaisuitgang die is ontworpen voor gebruik met Linear's DX Format-zenders. Deze ontvanger kan worden gebruikt in verschillende toepassingen voor afstandsbediening. Wanneer de ontvanger een signaal detecteert van een zender die in het geheugen is geprogrammeerd, wordt de relaisuitgang geactiveerd. Het relais heeft vier optionele uitgangsconfiguraties.
In een typische installatie is de ontvanger aangesloten op een alarmbedieningspaneel, deurslot, camera, hoogstroomrelais of een ander apparaat. Een zender wordt gebruikt om het apparaat te activeren of te bedienen. De ontvanger moet worden gemonteerd met de meegeleverde montagebeugel binnenshuis of in een weerbestendige, niet-metalen behuizing.
Het digitale DX-codeformaat beschikt over meer dan een miljoen mogelijke codes. De DX-zenders zijn in de fabriek vooraf gecodeerd met unieke codes, dus er is geen veldcodering vereist. Ontvangers moeten worden geprogrammeerd met de code van de zender vóór systeemtesten en -bediening. Er kunnen maximaal 32 zenders in het geheugen van de ontvanger worden geprogrammeerd. Het geheugen blijft behouden, zelfs zonder stroom. De unit kan worden gevoed door een 11-17 VDC of 12-16 VAC stroombron. De normaal open en normaal gesloten contacten van het relais kunnen tot 1 ampère schakelen bij 24 volt AC/DC.
Het doorknippen van jumpers selecteert hoe het relais wordt geactiveerd. De fabrieksinstelling zorgt ervoor dat het relais bij elke activering vier seconden wordt ingeschakeld. Optioneel kan het relais worden ingesteld om één seconde in te schakelen, aan te zetten met één activering en vervolgens uit met de volgende, of vergrendeld te blijven totdat het wordt gereset door op de programmaknop te drukken.
Een draad van negen inch dient als antenne van de ontvanger. De rode programma-indicator gaat branden tijdens RF-ontvangst. De installateur kan verifiëren dat er signalen van zenders worden verzonden en interferentieproblemen diagnosticeren door de indicator te bekijken. De indicator gaat ook branden tijdens het programmeren/wissen van het geheugen en knippert om het aantal zenders in het geheugen te tellen. De programmaknop en indicator functioneren als volgt:

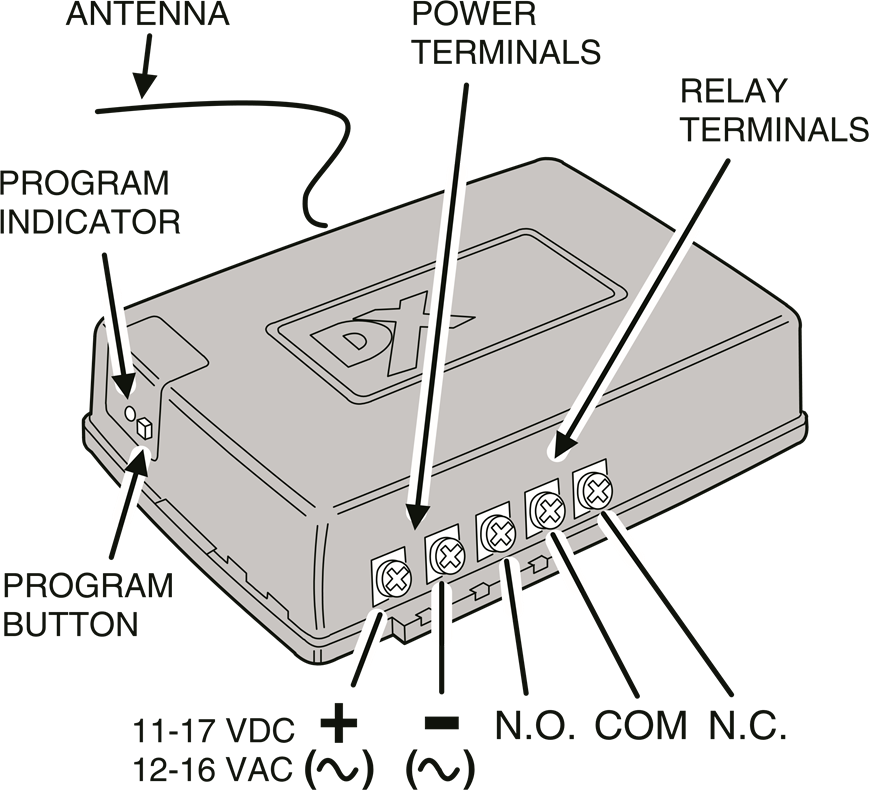

DXR-701 FUNCTIES

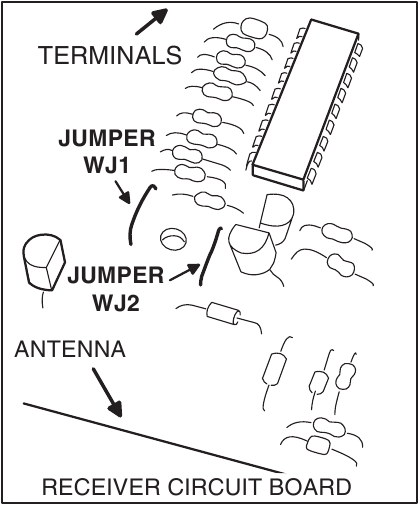

RELAIS OPTIE JUMPERS

OPMERKING: ALS DE RELAISOPTIE WORDT GEWIJZIGD: VERWIJDER DE STROOM, KNIP DE JUMPERS DOOR, SCHAKEL DE STROOM IN, WIS HET GEHEUGEN EN HERPROGRAMMEER ALLE ZENDERS

OPEN DE BEHUIZING MET EEN KLEINE SCHROEVENDRAAIER

++ KAN WORDEN GERESET DOOR EENMAAL OP DE PROGRAMMA KNOP TE DRUKKEN

ONTVANGER MONTEREN

MONTAGE OPMERKINGEN:

1. MONTEER DE ONTVANGER ZO HOOG MOGELIJK VOOR HET BESTE RADIOBEREIK
2. HOUD DE ONTVANGER UIT DE BUURT VAN METALEN VOORWERPEN DIE HET RADIOBEREIK KUNNEN VERMINDEREN DOOR HET SIGNAAL AF TE SCHERMEN
3. HOUD DE ONTVANGER UIT DE BUURT VAN MOTOREN, VENTILATOREN EN ANDERE ELEKTRISCHE APPARATEN DIE STORING KUNNEN VEROORZAKEN EN HET RADIOBEREIK KUNNEN VERMINDEREN

GEBRUIK SCHROEVEN OM DE MONTAGEBEUGEL TE BEVESTIGEN

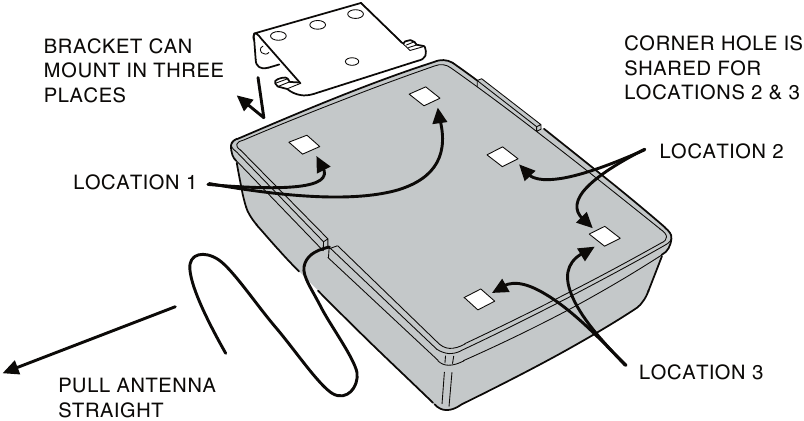

KLIK DE ONTVANGER OP DE BEUGEL

AANSLUITINGEN

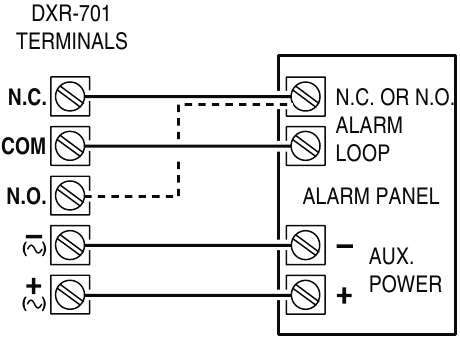

ALARM PANEEL AANSLUITING 1 SECONDE RELAIS OPTIE

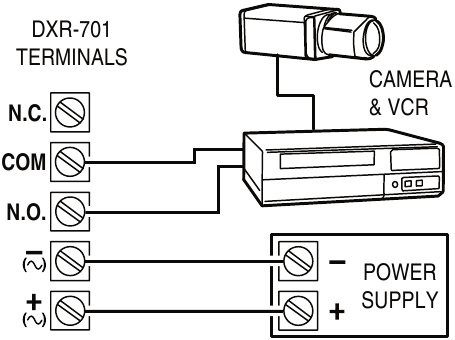

BEVEILIGINGSCAMERA AANSLUITING VERGRENDELENDE RELAISOPTIE

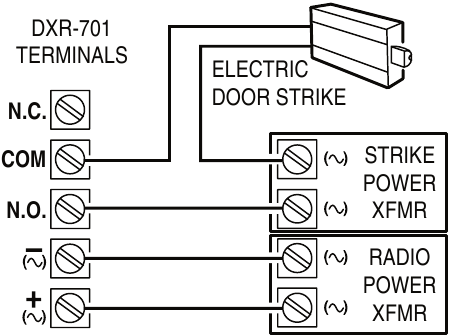

DEURSLOT AANSLUITING 4 SECONDEN RELAISOPTIE

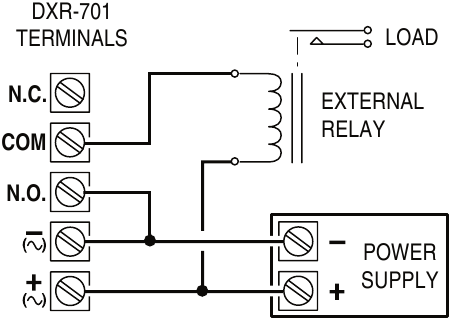

EXTERNE RELAIS AANSLUITING SCHAKELENDE RELAISOPTIE

GEHEUGEN PROGRAMMEREN

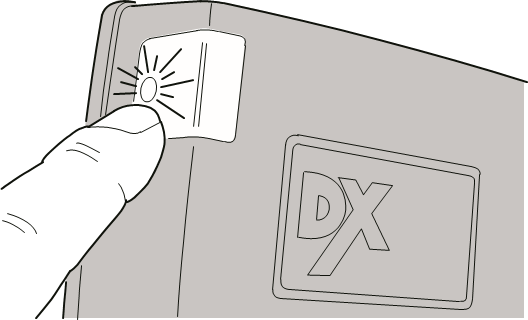

1. DRUK OP DE PROGRAMMA KNOP (PROGRAMMA KNOP) EN LAAT DEZE LOS.

2. DE PROGRAMMA-INDICATOR (PROGRAMMA-INDICATOR) GAAT BRANDEN ALS ER RUIMTE IS IN HET GEHEUGEN VOOR NOG EEN ZENDER. (MAXIMAAL 32 ZENDERS)

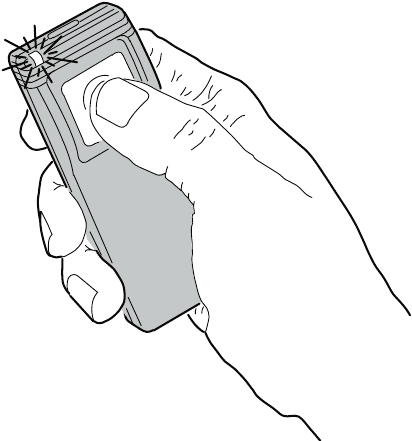

3. VERSTUUR EEN SIGNAAL VAN DE ZENDER (ZENDER), DE INDICATOR (INDICATOR) ZAL FLIKKEREN ALS HET SIGNAAL WORDT ONTVANGEN.

4. HERHAAL DE BOVENSTAANDE DRIE STAPPEN VOOR ELKE EXTRA ZENDER.

OPMERKING: DE ONTVANGER (ONTVANGER) KAN ELKE ZENDER MEER DAN ÉÉN KEER ONTHOUDEN. OM DUBBELE INVOER TE VOORKOMEN, PROGRAMMEER ELKE ZENDER SLECHTS ÉÉN KEER IN DE ONTVANGER.

GEHEUGEN CONTROLEREN

1. DRUK OP DE PROGRAMMA KNOP (PROGRAMMA KNOP) EN HOUD DEZE ONGEVEER TWEE SECONDEN VAST TOTDAT DE INDICATOR (INDICATOR) GAAT BRANDEN EN LAAT DEZE VERVOLGENS LOS.
2. TEL HET AANTAL KEER DAT DE INDICATOR (INDICATOR) KNIPPERT, DIT IS HET TOTALE AANTAL GEPROGRAMMEERDE ZENDERS.

   DRUK TOTDAT DE INDICATOR (INDICATOR) GAAT BRANDEN

OPMERKING: BLIJF NIET OP DE KNOP DRUKKEN (KNOP), ANDERS WORDT HET GEHEUGEN GEWIST

SYSTEEM TESTEN

1. ACTIVEER ELKE ZENDER (ZENDER), ÉÉN VOOR ÉÉN.

2. LUISTER NAAR DE RELAIS KLIK (RELAIS KLIK) IN DE ONTVANGER (ONTVANGER).
3. CONTROLEER OF HET APPARAAT (APPARAAT) DAT OP DE ONTVANGER (ONTVANGER) IS AANGESLOTEN, REAGEERT.
4. TEST DRAAGBARE ZENDERS (DRAAGBARE ZENDERS) OP VERSCHILLENDE LOCATIES OM DE SYSTEEMPRESTATIES TE BEPALEN.

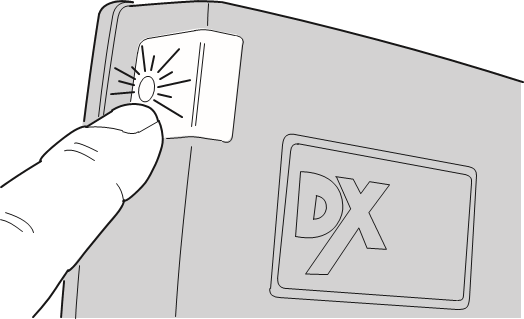

GEHEUGEN WISSEN

1. DRUK OP DE PROGRAMMA KNOP (PROGRAMMA KNOP) EN BLIJF DEZE VASTHOUDEN TIJDENS HET TELLEN VAN DE ZENDERS.
2. BLIJF DE KNOP (KNOP) VASTHOUDEN NA HET TELLEN TOTDAT DE INDICATOR (INDICATOR) NOG ÉÉN KEER KNIPPERT (ONGEVEER VIJF SECONDEN NA HET TELLEN).
3. ALLE ZENDERS (ZENDERS) DIE IN HET GEHEUGEN ZIJN GEPROGRAMMEERD, WORDEN GEWIST.

   DRUK EN HOUD DE KNOP (KNOP) VIJF SECONDEN VAST NA HET TELLEN VAN DE ZENDERS

LINEAR BEPERKTE GARANTIE

Op dit Linear-product wordt een garantie gegeven tegen defecten in materiaal en vakmanschap gedurende twaalf (12) maanden. De vervaldatum van de garantie staat op het product vermeld. Deze garantie geldt alleen voor groothandelklanten die rechtstreeks bij Linear of via de normale distributiekanalen van Linear kopen. Linear geeft geen garantie op dit product aan consumenten. Consumenten dienen bij hun verkopende dealer navraag te doen naar de aard van de garantie van de dealer, indien van toepassing. Linear Corporation is niet aansprakelijk of verplicht voor gevolgschade die voortvloeit uit of verband houdt met het gebruik of de prestaties van dit product of andere indirecte schade met betrekking tot verlies van eigendom, inkomsten of winst, of kosten van verwijdering, installatie of herinstallatie. Alle impliciete garanties, inclusief impliciete garanties voor verkoopbaarheid en impliciete garanties voor geschiktheid, zijn slechts geldig tot de vervaldatum van de garantie die op het product staat vermeld. Deze garantie van Linear Corporation is in plaats van alle andere expliciete of impliciete garanties.
Alle producten die worden geretourneerd voor garantieservice vereisen een Return Product Authorization Number (RPA#) (Retourproductautorisatienummer).
Neem contact op met de technische dienst van Linear op 1-800-421-1587 voor een RPA# en andere belangrijke details.

Linear radiobedieningen bieden een betrouwbare communicatielink en voorzien in een belangrijke behoefte aan draagbare draadloze signalering. Er zijn echter enkele beperkingen die in acht moeten worden genomen.

• Alleen voor installaties in de VS: De radio's moeten voldoen aan de FCC-regels en -voorschriften als Part 15-apparaten. Als zodanig hebben ze een beperkt zendvermogen en dus een beperkt bereik.
• Een ontvanger kan niet op meer dan één verzonden signaal tegelijk reageren en kan worden geblokkeerd door radiosignalen die voorkomen op of nabij hun werkfrequenties, ongeacht de code-instellingen.
• Wijzigingen of aanpassingen aan het apparaat kunnen de FCC-conformiteit ongeldig maken.
• Niet-frequent gebruikte radiolinks moeten regelmatig worden getest om te beschermen tegen onopgemerkte interferentie of storing.
• Een algemene kennis van radio en zijn eigenaardigheden moet worden opgedaan voordat wordt opgetreden als groothandelsdistributeur of -dealer, en deze feiten moeten worden gecommuniceerd aan de eindgebruikers.

(760) 438-7000 • FAX (760) 438-7043
USA & Canada (800) 421-1587 & (800) 392-0123
Toll Free FAX (800) 468-1340
www.linearcorp.com

Copyright © 2002 Linear Corporation
