Linear Digital Control Delta 3 Handleiding
BESCHRIJVING

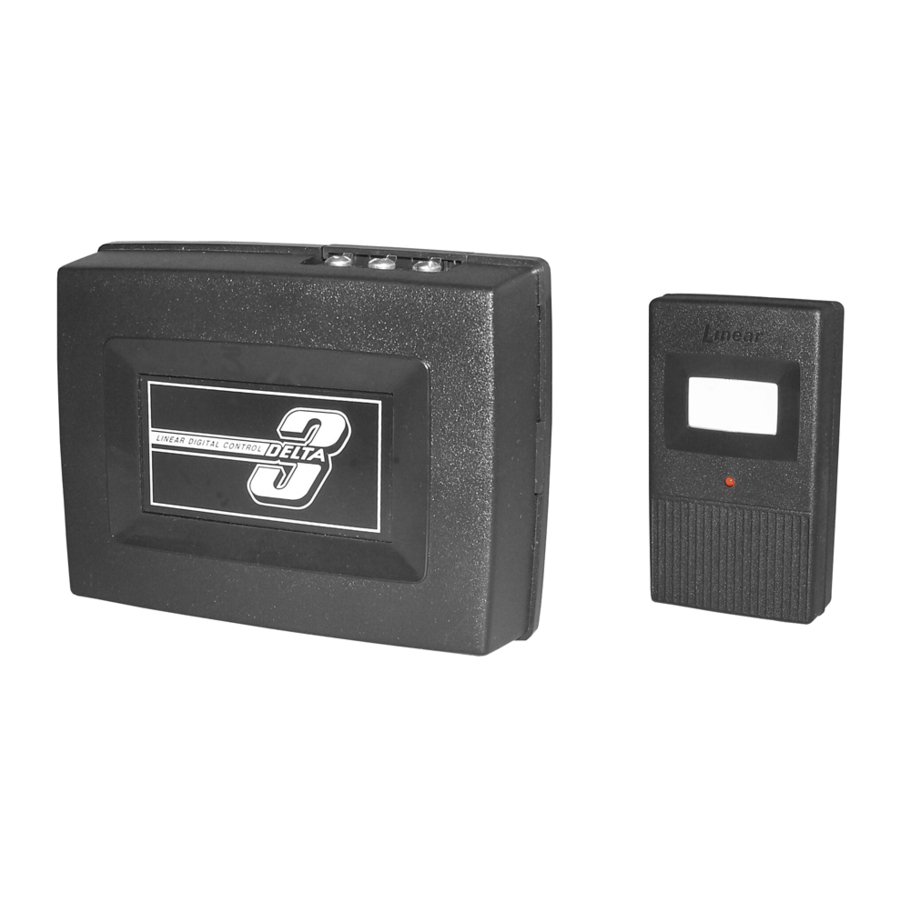

De Delta-3 digitale ontvanger en zender is een enkelkanaals draadloze radiobediening die is ontworpen voor gebruik met automatische garage-/poortopeners en toegangscontrolesystemen. Alle Delta-3 producten (op dezelfde frequentie) kunnen worden gecombineerd om aan uw individuele behoeften te voldoen.
Het Delta-3 radioformaat biedt 256 verschillende digitale codes. De codes worden ingesteld met behulp van de 8-positie coderingsschakelaars in de units.
Alle zenders en ontvangers moeten opnieuw worden gecodeerd vóór gebruik.
Om de mogelijkheid van het dupliceren van codes in aangrenzende systemen te vermijden, mogen in de fabriek ingestelde codes niet worden gebruikt. Bovendien mogen, van de beschikbare geldige codes, vier andere niet worden gebruikt. Deze omvatten: alle toetsen ingesteld op AAN of UIT en toetsen ingesteld afwisselend AAN/UIT.
Wanneer een aantal ontvangers dicht bij elkaar moeten worden geïnstalleerd (zoals in een appartementencomplex), installeer dan ontvangers op minstens 1,5 meter afstand van elkaar. Als ontvangers dichter dan 1,5 meter van elkaar worden geïnstalleerd, kan blokkering optreden.
Nadat u een installatie hebt voltooid, bedient u de zender buiten het gebouw en controleert u of het gecodeerde signaal dat wordt gebruikt geen interferentie veroorzaakt met naburige garagedeuropeners en/of beveiligingssystemen. Als interferentie wordt gedetecteerd, selecteert u een andere code en controleert u het gecodeerde signaal opnieuw. Herhaal indien nodig.
Locatie van de coderingsschakelaars

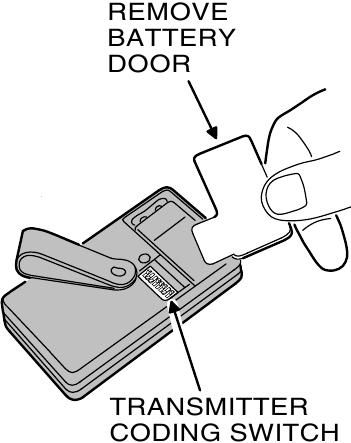

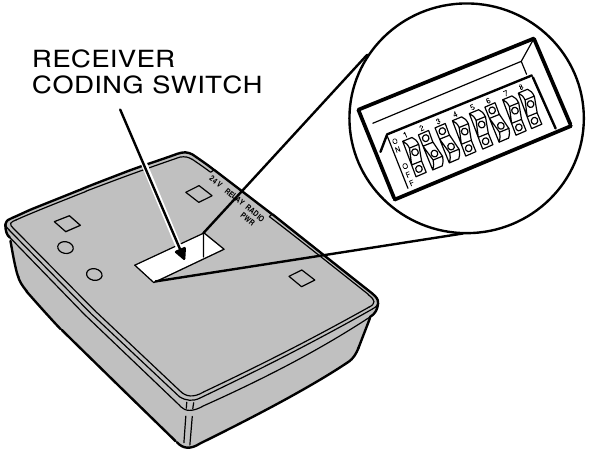

Zoek de digitale coderingsschakelaar voor de ontvanger, die verzonken is in het midden van de achterkant van de behuizing. De coderingsschakelaar van de zender is toegankelijk door de batterijklep aan de achterkant van de zenderbehuizing te verwijderen. De toetsen zijn genummerd 1 tot en met 8. De schakelaars in de ontvanger moeten overeenkomen met de schakelaars in alle zenders die worden gebruikt om de ontvanger te bedienen.
Codeer zender en ontvanger
Gebruik een paperclip of ander puntig voorwerp (behalve een potlood of pen) om een willekeurige combinatie van AAN/UIT-codes te kiezen en stel deze in op schakeltoetsen 1 tot en met 8 op de ontvanger en zender. De AAN-positie is wanneer de bovenkant van de schakelaar naar beneden is. De UIT-positie is wanneer de bovenkant van de schakelaar omhoog is en de onderkant naar beneden.

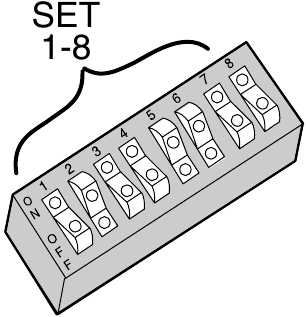

DELTA-3 ONTVANGER
SCHAKELAARS 1, 3, 4, 7 & 8 STAAN "AAN" 2, 5 & 6 STAAN "UIT"

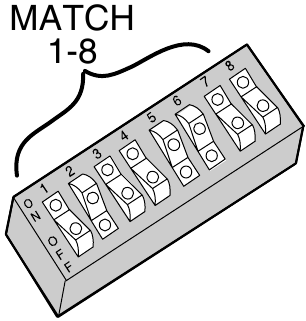

DELTA-3 ZENDER
ALLE ZENDERSCHAKELAARS MOETEN OVEREENKOMEN MET ONTVANGERSCHAKELAARS

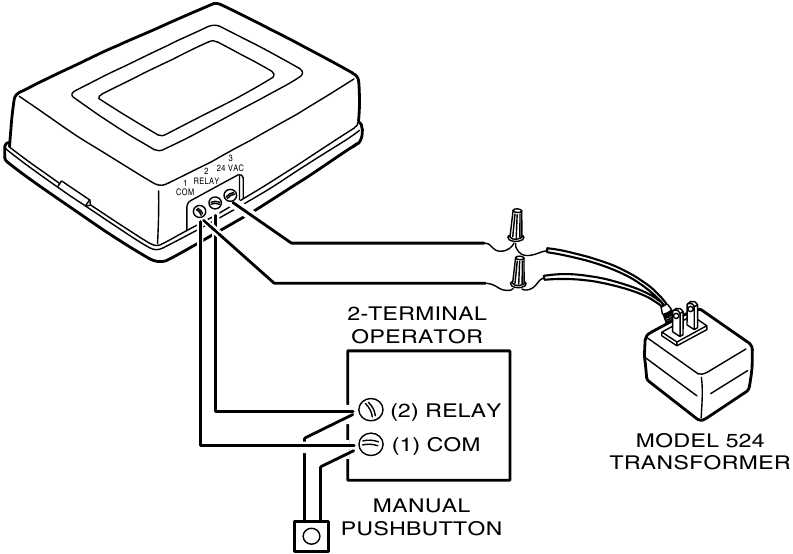

Ontvanger aansluiten (met behulp van transformatorvoeding)
Waar het niet haalbaar is om stroom van de bediener te verkrijgen, sluit u een Model 524-transformator (accessoire) aan op de ontvanger zoals hieronder wordt weergegeven. Steek vervolgens de transformator in een geschikt (niet-geschakeld) 110 VAC-stopcontact.

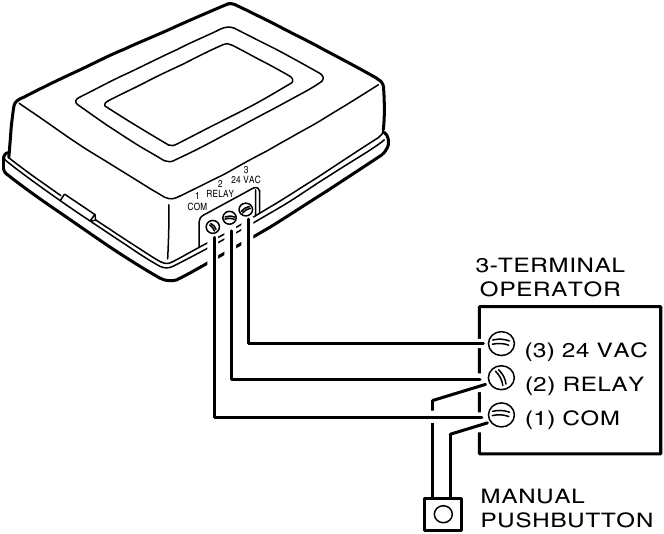

Ontvanger aansluiten (met behulp van bedienerstroom)
Sluit de ontvanger aan op de garagedeur- of poortbediener zoals weergegeven in het diagram. De stroom wordt geleverd door de bediener.
Externe montage

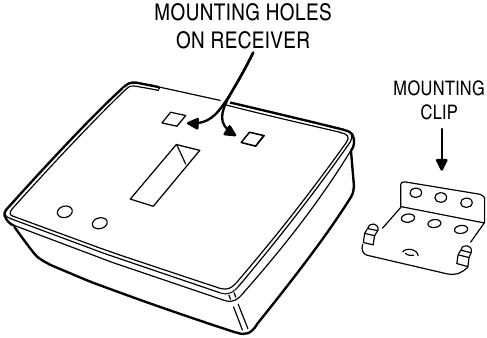

Bij elke ontvanger wordt een montageclip meegeleverd. Om de ontvanger te installeren, bevestigt u de clip met schroeven aan het montageoppervlak. Plaats de twee rechthoekige gaten aan de achterkant van de ontvanger over de clip en klik de ontvanger op zijn plaats.
LINEAR BEPERKTE GARANTIE
Op dit product wordt aan de consument een garantie gegeven tegen defecten in materiaal en vakmanschap gedurende één jaar vanaf de aankoopdatum. Deze garantie is van toepassing op eerste detailhandelskopers van nieuwe apparaten. De garantieverlener zal elk apparaat dat onder deze garantie service vereist, repareren of, naar eigen goeddunken, vervangen, en zal het gerepareerde of vervangen apparaat op kosten van de garantieverlener aan de consument retourneren. Neem voor garantieservice en verzendinstructies contact op met de garantieverlener op het telefoonnummer dat hieronder wordt weergegeven. Apparaten moeten op kosten van de eigenaar naar de garantieverlener worden gestuurd voor service. De rechtsmiddelen die door deze garantie worden geboden, zijn exclusief. Impliciete garanties onder de wetgeving van de staat zijn van toepassing op de periode van één jaar van deze schriftelijke garantie. Sommige staten staan geen beperkingen toe op de duur van een impliciete garantie, dus de bovenstaande beperking is mogelijk niet op u van toepassing. Om door deze garantie te worden beschermd, bewaart u uw aankoopbewijs en stuurt u een kopie mee met de apparatuur indien reparatie nodig is. Deze garantie geeft u specifieke wettelijke rechten, en u kunt ook andere rechten hebben die van staat tot staat verschillen.
Voor alle producten die worden geretourneerd voor garantieservice is een Return Product Authorization Number (RPA#) vereist. Neem contact op met Linear Technical Services op 1-800-421-1587 voor een RPA# en andere belangrijke details.
Linear radiobedieningen bieden een betrouwbare communicatieverbinding en vervullen een belangrijke behoefte in draagbare draadloze signalering. Er zijn echter enkele beperkingen die in acht moeten worden genomen.
- Alleen voor installaties in de VS: De radio's moeten voldoen aan de FCC-regels en -voorschriften als Part 15-apparaten. Als zodanig hebben ze een beperkt zendvermogen en dus een beperkt bereik.
- Een ontvanger kan niet op meer dan één verzonden signaal tegelijk reageren en kan worden geblokkeerd door radiosignalen die voorkomen op of nabij hun werkfrequenties, ongeacht de code-instellingen.
- Wijzigingen of aanpassingen aan het apparaat kunnen de FCC-naleving ongeldig maken.
- Niet vaak gebruikte radioverbindingen moeten regelmatig worden getest om te beschermen tegen onopgemerkte interferentie of fouten.
- Een algemene kennis van radio en zijn grillen moet worden opgedaan voordat wordt opgetreden als groothandelsdistributeur of -dealer, en deze feiten moeten worden gecommuniceerd aan de eindgebruikers.
Dit apparaat voldoet aan FCC Rules Part 15 en IC Canada Rules and Regulations. De werking is onderhevig aan de volgende twee voorwaarden:
(1) Dit apparaat mag geen schadelijke interferentie veroorzaken en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.
(800) 421-1587 • www.linearcorp.com
Copyright © 1999 Linear Corporation
