FIMI X8 SE 2020 Drone Handleiding

Lees de snelstartgids zorgvuldig door voor gebruik en bewaar deze voor toekomstig gebruik.

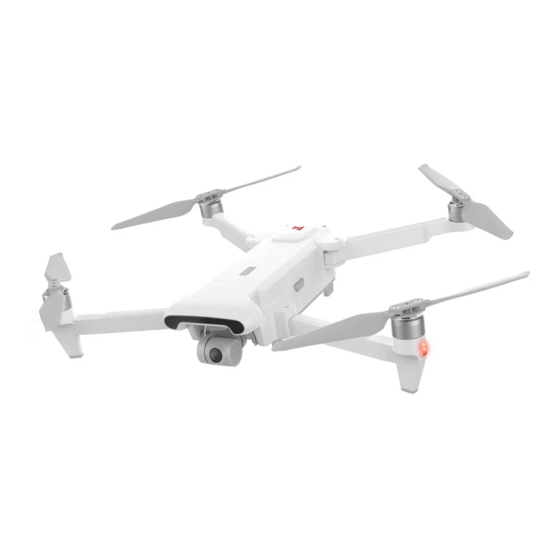

Productintroductie

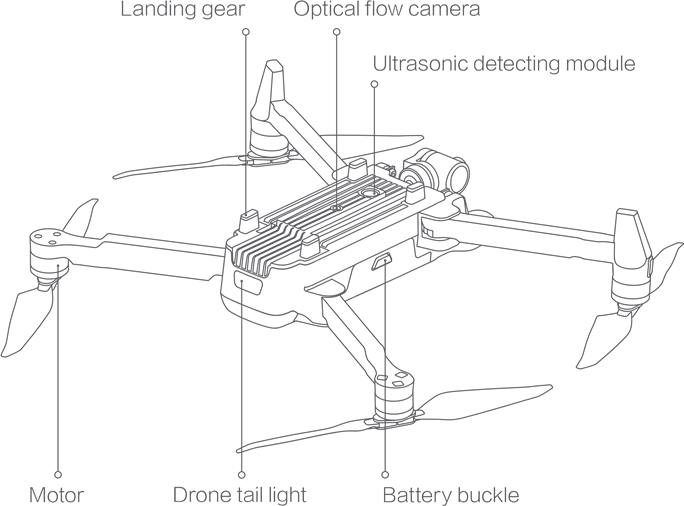

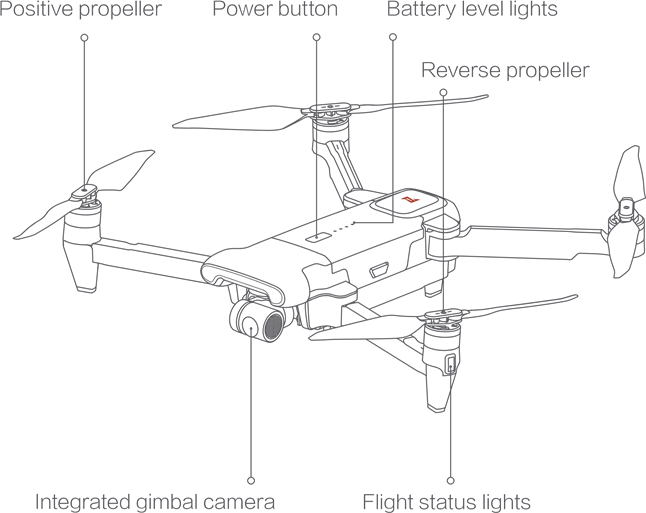

Drone

Afstandsbediening

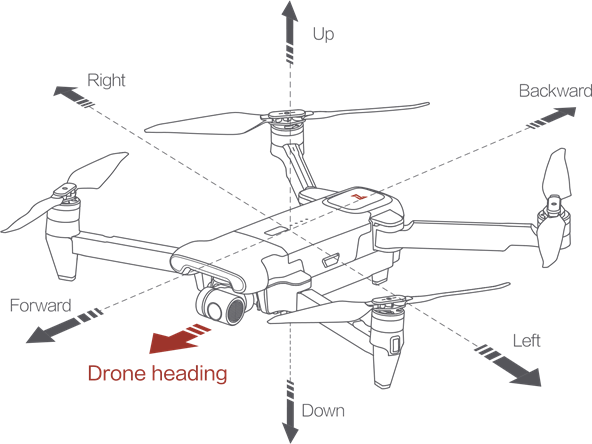

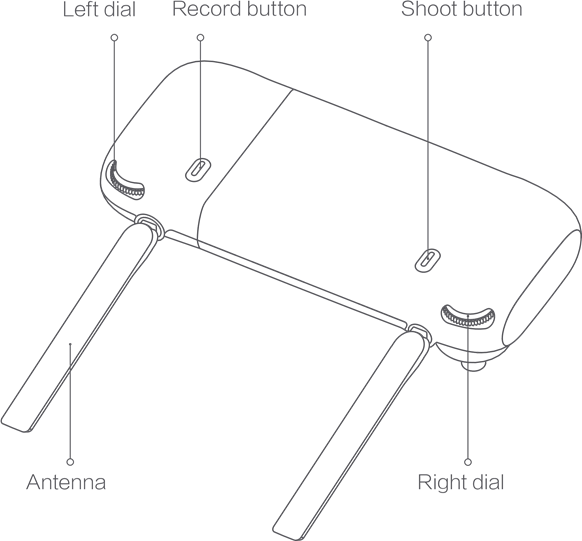

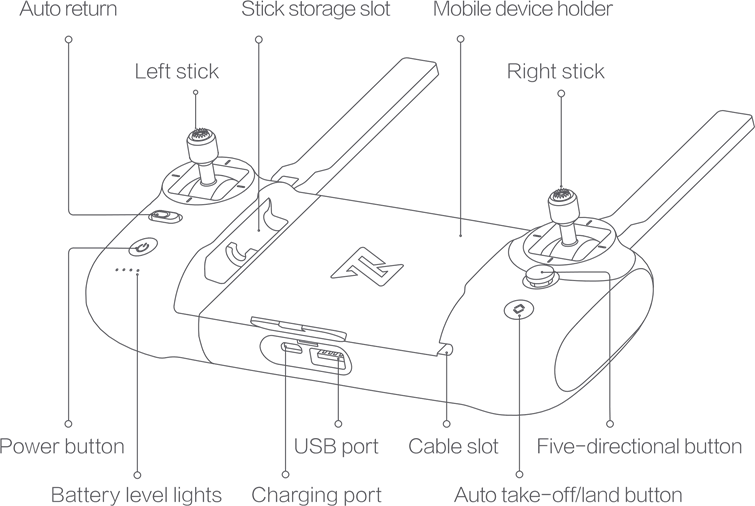

Functie-introductie van RC

Opmerking: De andere functies van de vijfrichtingsknop kunnen worden ingesteld in de FIMI Navi app.

Linker stick

Rechter stick

Opmerking: De stick-modus kan worden ingesteld in de FIMI Navi app (de standaard is American hand).

Basisspecificatie

Drone

Productmodel: FMWRJ03A6
Afmetingen: 204×106×72.6mm
Diagonale afmeting: 372mm
Gewicht bij het opstijgen: Ongeveer 765g
Vliegtijd: Ongeveer 35min*
Maximale stijgsnelheid: 5m/s
Maximale daalsnelheid: 4m/s
Maximale vliegsnelheid: 18m/s
Satellietpositioneringssystemen: GPS/GLONASS
Zweefnauwkeurigheid:
Verticaal: ±0.1m (Binnen het ultrasone detectiebereik) ±0.5m (wanneer GPS-positionering actief is)
Horizontaal: ±1.5m
Bedrijfstemperatuur: 0°C ~ 40°C
Geschikte hoogte: ≤5000m
Werkfrequentie: 5.725-5.850GHz

Oplader

Nominaal ingangsvermogen: 100-240V~50/60Hz 1.5A
Nominaal uitgangsvermogen: 13.05V 3A
Nominaal vermogen: 39.15W

Afstandsbediening

Nettogewicht: Ongeveer 373g
Afmetingen: 203.8×91×46.6mm
Werkfrequentie: 5.725-5.850GHz
Type: Oplaadbare lithiumbatterij
Capaciteit: 3900mAh
Nominale spanning: 3.7V
Ingang: 5 V ⎓ 2A
Maximale transmissieafstand: Ongeveer 8000m*
Bedrijfstemperatuur: 0 ~ 40°C
Geschikte hoogte: ≤5000m

Cardanische ophanging

Bestuurbaar rotatiebereik: 0°~ -90° (Pitch)
Hoekvibratiebereik: ± 0.004°
Lens: FOV 79.5°
Camera-opening: f2.0
Brandpuntsafstand camera: 3.54mm
Equivalente brandpuntsafstand: 26mm
Sensor: 1/3.06" CMOS
Effectieve pixels: 12M
ISO-bereik: 100 - 3200
Sluitertijd: 32 ~ 1/8000s
Maximale videoresolutie: 3840 x 2160 | 30fps | 25fps | 24fps
Maximale bitrate: 100Mbps
Bestandssysteem: FAT32 / exFAT
Beeldformaat: JPG, JPG+DNG
Videoformaat: MP4
Type geheugenkaart: Micro SD (U3 en hoger) 8 ~ 256GB

Batterij

Type: Oplaadbaar lithiumbatterijpakket
Gewicht: Ongeveer 275g
Capaciteit: 4500mAh
Spanning: 11.4V
Limietspanning: 13.05V
Energie: 51.3Wh
Bedrijfstemperatuur: 0°C ~ 40°C

Opmerking: De 35 minuten vliegtijd verwijst naar een constante snelheid van 10m/s (geen wind) met een volledig opgeladen en lage cyclische batterij. De afstand van de afstandsbediening bereikt 8 km (FCC) in een open ruimte zonder interferentie. Alle bovenstaande tests en gegevens zijn afkomstig uit het FIMI-laboratorium, fouten kunnen optreden bij daadwerkelijk gebruik als gevolg van operationele en omgevingsveranderingen.

Opladen

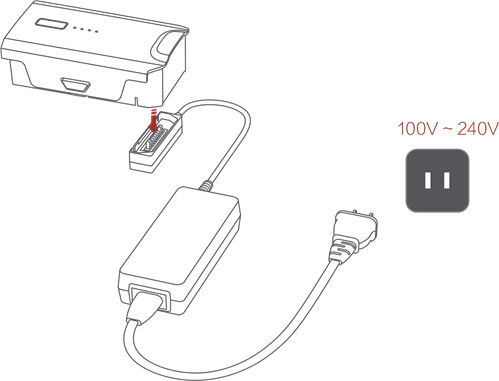

Dronebatterij opladen

• Sluit de batterij, de oplader en de AC-kabel aan zoals hieronder weergegeven en steek de oplader in een stopcontact.
• Wanneer de batterij wordt opgeladen, knipperen de lampjes van het batterijniveau.
• Wanneer de batterij volledig is opgeladen, gaan de lampjes van het batterijniveau uit.
• Het duurt ongeveer 2 uur om de batterij volledig op te laden.


RC opladen

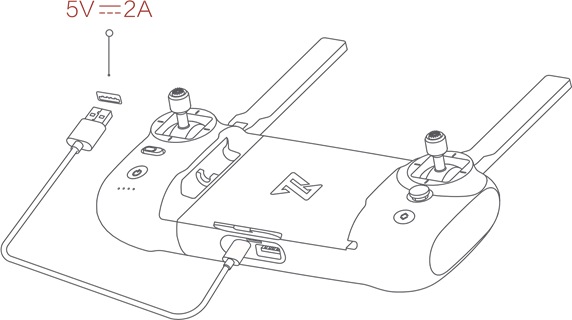

• Sluit de afstandsbediening aan op een voedingsadapter zoals hieronder weergegeven.
• Wanneer de RC wordt opgeladen, knipperen de lampjes van het batterijniveau.
• Wanneer de RC volledig is opgeladen, gaan de lampjes van het batterijniveau uit.
• Het duurt ongeveer 2.5 uur om de RC volledig op te laden in de uitgeschakelde toestand.


Montage en demontage

Propellers

• Vouw de voorste en achterste armen van de drone uit.
• Bevestig de grijs gemarkeerde propellers aan de motorvoet met grijze markeringen op de armen.
• Zorg ervoor dat de propeller tegen de onderkant van de montagevoet wordt gedrukt.
• Draai de propeller naar het einde van de vergrendelingsrichting totdat de propeller stuitert en vergrendeld is.
• Druk de propeller krachtig in en draai de propeller in de ontgrendelingsrichting om de propeller te verwijderen.


Veiligheidstips: Als de propeller beschadigd is, vervang deze dan om de veiligheid en efficiëntie van de vlucht te waarborgen. Controleer voor elke vlucht of de propeller correct is geïnstalleerd en bevestigd. Blijf uit de buurt van de draaiende propeller om snijden te voorkomen.

Opmerking: Neem de installatie van de omgekeerde propeller als voorbeeld.

Drone TF-kaart

• Wanneer u een TF-kaart in de drone installeert, vouw dan eerst de armen van de drone uit en open de beschermkap.
• Plaats de TF-kaart met de tekst naar boven in de TF-kaartsleuf.
• Druk op de TF-kaart om deze eruit te laten springen wanneer u de TF-kaart verwijdert.


Batterij

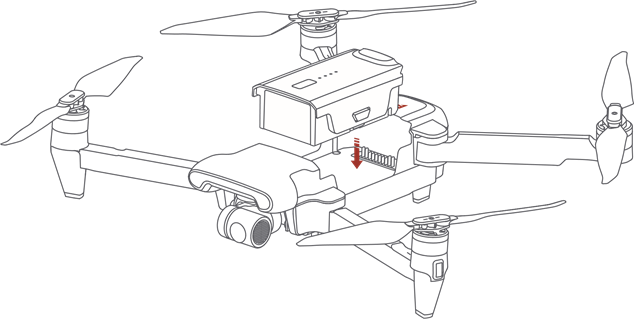

• Duw de batterij hard, nadat de batterij op zijn plaats is geïnstalleerd, klinkt er een "klik".
• Om de batterij te verwijderen, moet u de batterijgesp aan beide zijden indrukken om deze eruit te trekken.

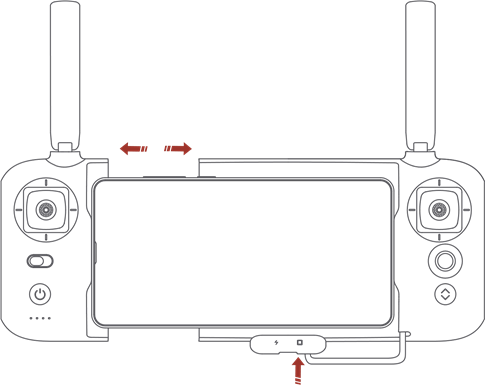

Afstandsbediening

• Zet de mobiel of pad vast op de houder voor mobiele apparaten door de houder naar links uit te schuiven.
• Open de beschermkap aan de onderkant van de RC.
• Verbind uw telefoon en de RC met een USB-kabel.
• Verbind de drone en update de firmware volgens de instructies in de FIMI Navi-app.


Opmerking: De kabelsleuf is rechts gereserveerd.

Voorbereiding op de vlucht

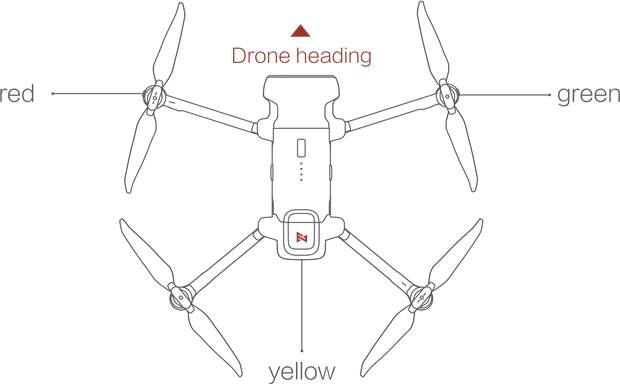

Bevestig de richting van de drone

• De richting van de ingebouwde cardanische ophanging is de richting van de drone.
• Zodra de drone is ingeschakeld, kan de richting worden aangegeven door navigatielichten.
• Het rode en groene licht geven de richting aan en het gele licht is de staart.


Veiligheidstips: Houd de staart altijd op de gebruiker gericht om verkeerde inschattingen van de richting te voorkomen.

De drone en de RC in-/uitschakelen

• Kort indrukken + lang indrukken van de aan/uit-knop gedurende 2 seconden om in/uit te schakelen.
• Kort indrukken om het batterijniveau te controleren

  Drone

  Afstandsbediening

Vliegen

Automatisch opstijgen/landen

De drone voldoet aan de voorwaarde voor automatisch opstijgen/landen wanneer het lampje van de knop voor automatisch opstijgen/landen wit is. Druk deze knop 2 seconden in om automatisch op te stijgen/landen.

Automatisch opstijgen
Automatisch landen

Handmatig opstijgen/landen

• Houd beide sticks meer dan 3 seconden in de onderste binnenste stand, de propellers beginnen te draaien.

  Linker stick


  Rechter stick

• Laat beide sticks los zodra de propellers zijn gaan draaien en duw de linker stick stevig omhoog om de drone op te laten stijgen.

  Linker stick


  Rechter stick

• Laat tijdens de vlucht beide sticks los om te zweven.
• Laat op elk moment tijdens de gecontroleerde vlucht de sticks los en de drone zal automatisch zweven.
• Beweeg de linker stick langzaam omlaag om de drone te laten landen.

  Linker stick


  Rechter stick

• Zodra de drone is geland, houdt u de linker stick meer dan 5 seconden ingedrukt, de motoren stoppen.

Veiligheidstips: De drone is niet waterdicht. Wees voorzichtig met de landingsomgeving. Land voor de veiligheid niet op een hellend vlak.

Stop propellers in een noodgeval

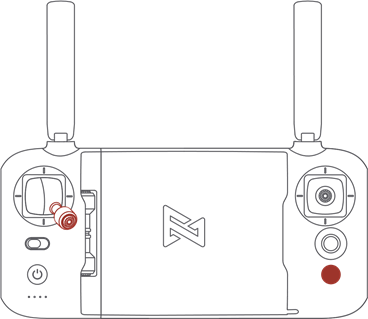

Als de motoren niet goed kunnen worden uitgeschakeld, beweegt u de linker stick naar de onderste binnenste stand in het maximale bereik en houdt u tegelijkertijd de knop Auto take-off/landing (Automatisch opstijgen/landen) 5 seconden ingedrukt, de motoren stoppen.

Veiligheidstips: Voer de bovenstaande handeling niet uit tijdens een normale vlucht om te voorkomen dat de motoren in de lucht worden gestopt.

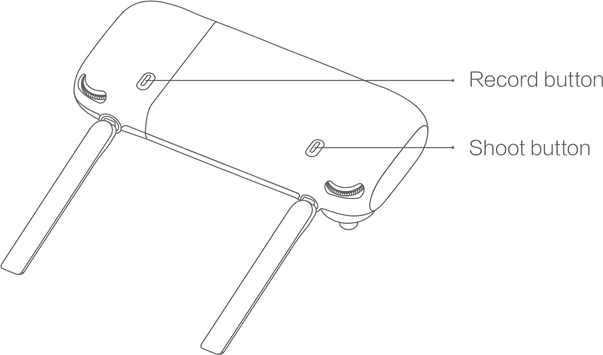

Foto's en video's maken

• Druk op de shoot button (fotoknop) om een foto te maken. Er wordt een foto gemaakt wanneer u 2 korte geluiden hoort.
• Druk op de record button (opnameknop) om een video op te nemen. De opname start wanneer u 2 korte geluiden hoort. Druk nogmaals om de opname te stoppen met 4 korte geluiden.
• Druk tijdens het opnemen kort op de shoot button (fotoknop) om een foto te maken (alleen ondersteuning voor 1920x1080 25|30|50|60fps).
• De hellingshoek van de cardanische ophanging kan worden bediend door aan de linker draaiknop omhoog en omlaag te draaien.
• De rechter draaiknop kan EV/ISO aanpassen.


Lichtherkenning

Dronelichten

Afstandsbedieningslichten

Veiligheid tijdens de vlucht

In zichtbereik
Goed GPS-signaal
Open en onbelemmerde omgeving

Warme tips: vlieg alleen in open gebieden en vermijd mensen, dieren, bomen, voertuigen en gebouwen. Blijf uit de buurt van luchthavens, spoorwegen, snelwegen, hoogbouw, elektriciteitsdraden en gebieden waar drones verboden zijn. Blijf uit de buurt van telecommunicatiebasisstations, krachtige antennes en gebieden met complexe elektromagnetische signalen. Gebruik dit product niet in verboden gebieden. Lees de Disclaimer en de Veiligheidsinstructies zorgvuldig door.

Scan de QR-code om de FIMI Navi app te downloaden

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download FIMI X8 SE 2020 Drone Handleiding

Beschikbare talen
